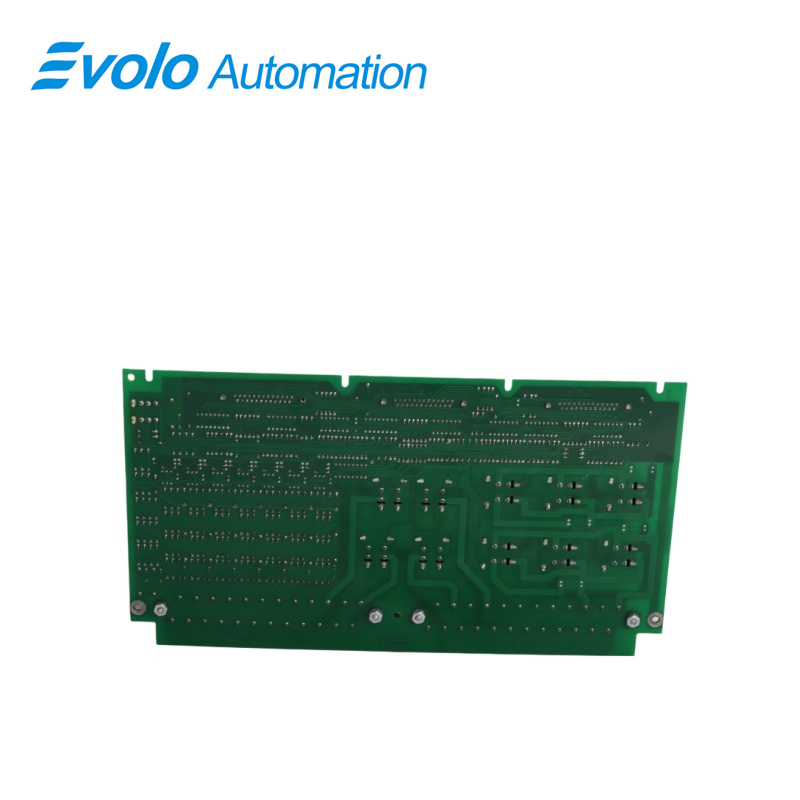

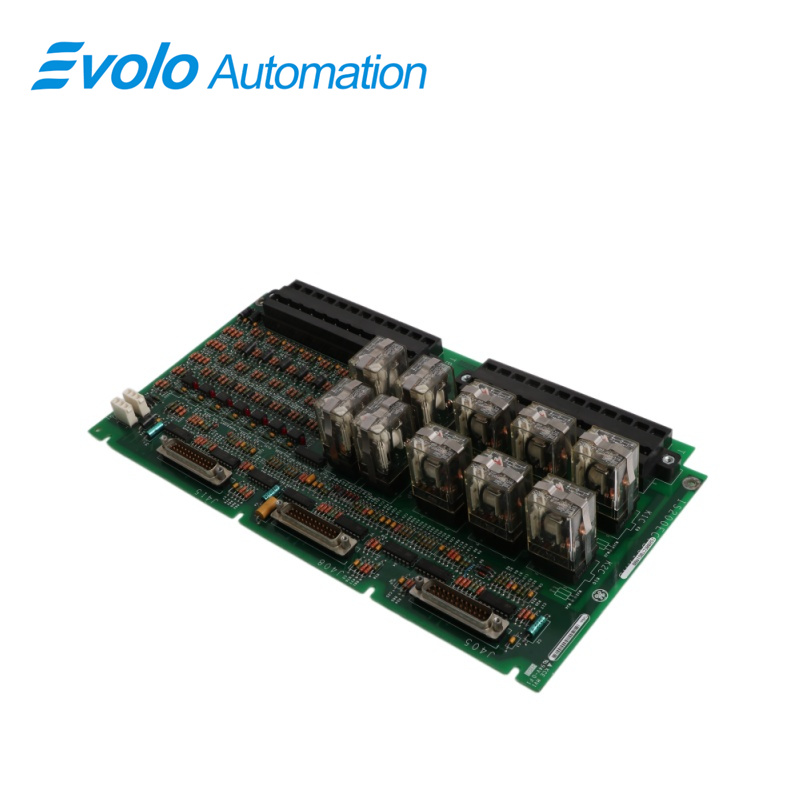

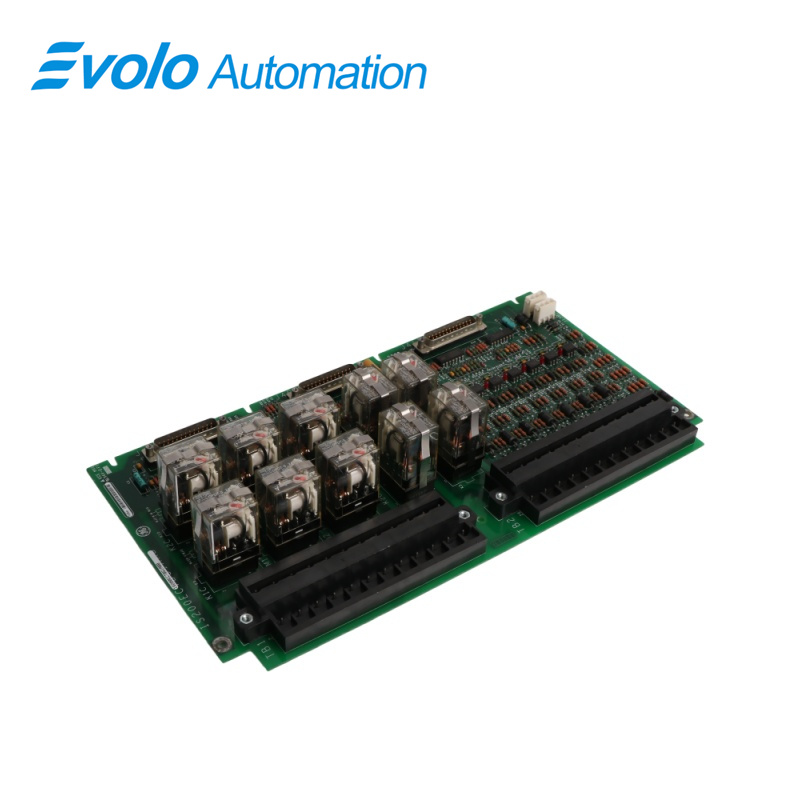

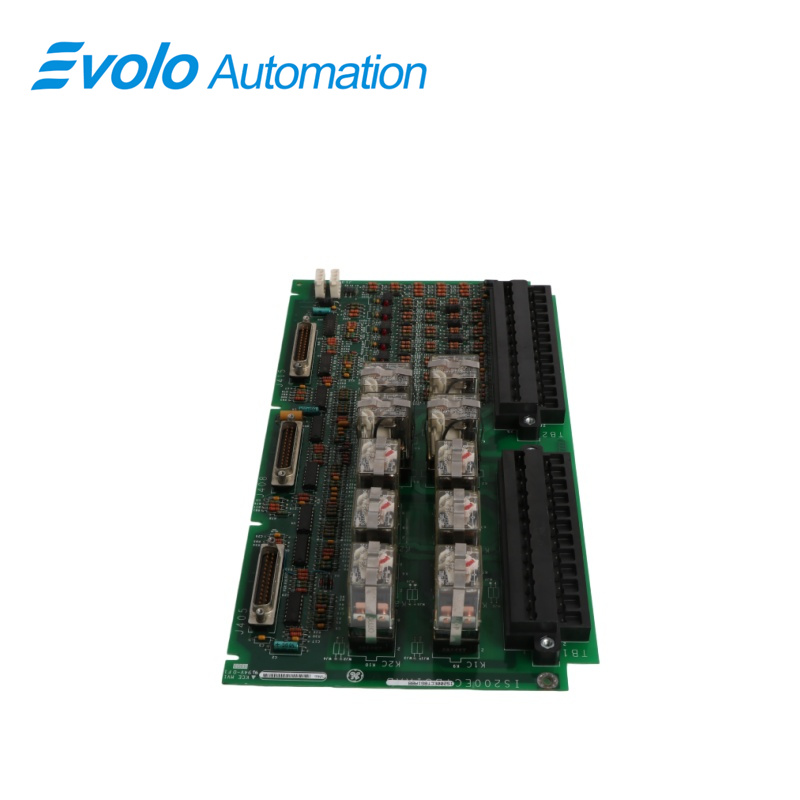

IS200ECTBG1GE Экситер контакт терминалдык плата

Жалпы сүрөттөмө

Происхождение:	АҚШ
Бренддин аталышы:	Ге
Модель номери:	IS200ECTBG1GE
Таңгактоо чоо-жайы:	Оригинал жаңы, зааваттан бекитилген
Жеткирүү убактысы:	5-7 күн
Төлөм шарттары:	T/T
Көрсөтүү мүмкүнчүлүгү:	Бар көлбөсөнде

Мүнөздөмөлөрү

Сүрөттөмө

IS200ECTBG1GE — бул GE Excitation газ турбинасынын башкаруу системаларында колдонулган EX21000 сериясынын бир бөлүгү катары General Electric компаниясы тарабынан чыгарылган жана иштелип чыгарылган Экситер контакттык терминалдык плата. EX2100 Экситациялык башкаруу системасынын экситациялык контакттык чыгыштары жана киргизилери IS200ECTB терминалдык платасы менен колдонулган. Эки вариациясы бар: ECTBG1 платасы гана резервдүү башкарууда, ал эми ECTBG2 платасы гана жалгыз (сигналдык) башкарууда колдонулган. Ар бир платада эки треп чыгышы бар, алар EMIO платасы тарабынан башкарылган клиенттик блоктоо туташтыгын иштетүү үчүн колдонулган. Ошондой эле, EMIO платасы төрт жалпы максаттуу Form-C контакттык чыгыштарын башкарат. ECTB алты кошумча контакттык киргизилерин контролдойт, алар 70 В ток менен жабдылган («жашыл»). Ошондой эле, 52G жана 86G контакттык киргизилерин контролдоо жана аларга 70 В ток менен жабдылуу камсыз кылынат. Резервдүү башкаруу үчүн ток M1 жана M2 контроллерлери тарабынан берилет.

Колдонмолор

Газдык/Буу турбиналык электр станциялары: EX2100 уяратуу системасынын негизги компоненти болуп саналат жана генератордун ишке киргизилүүсүн, авариялык токтотуу логикасын текшерүүнү жана анын абалын контролго алууну камтыйт.

Оор индустриялык өзүнчө электр менен камсыздоо электр станциялары: Таптакыр жогорку надёждуулук жана резервдүүлүк талап кылынган татаал электр менен камсыздоо шарттарында колдонулат.

Башка маалымат

1. АВАРИЯЛЫК РЕЛЕ ЧЫГЫШТАРЫ:

Эки авариялык реле ECTBG2 аркылуу башкарылат, ал M1 контроллеринин EMIO блогу тарабынан иштетилет. M1 контроллери реле иштетүүчүлөрүнө 24 В туруктуу ток берет. Алдыңкы сүрөттөгү «Жалпы максаттуу терминалдык плата» — ECTBG2 — бөлүмүн караңыз. Бир реле ар бир клиенттин блоктоосун иштетүү үчүн колдонулат жана эки параллель нормалдуу жабык контакттын аркылуу иштейт. Платада релелер К1М1 жана К2М1 деп белгиленген. Үч киргизүү сигналы үч релени иштетет, алар ECTBG1 менен резервдүүлүк иштетүү режиминде 2-ден-3-үнүн контакттары боюнча добуш берүү схемасын иштетет.

2. ЖАЛПЫ МАКСАТТУУ РЕЛЕ ЧЫГЫШТАРЫ:

Төрт жалпы маанидеги реле чыгышы ECTBG2 тарабынан башкарылат. M1 контроллери реле драйверларына 24 В ток берет. Ар бир реле чыгышы «Form-C» түрүндө болуп, жалпы, кадимкиде ачык жана кадимкиде жабык терминалдары бар. Бул терминалдардын сымдары клиенттин электр тогу менен кошулган, ал адатта 125 В ток. Релелер плата үстүндө K1GP, K2GP, K3GP жана K4GP деп белгиленген. Үч киргизүү сигналы резервдүү иштөө үчүн ECTBG1 менен бирге реле драйверине үчөөнүн бири тандап алынат.

3. КОНТАКТТЫК КИРГИЗҮҮЛӨР:

Простой жана избыточтуу сценарийлардын экисинде дагы контракттык киргизүүлөр бирдей колдонулат; бирок избыточтуу башкарууда киргизүүлөр M1, M2 жана C контроллерлерине таралат. Простой башкарууда башкаруу үчүн гана M1 контроллери кошулган. ECTB 70 В турпайы токтун вилкалардан алынган көмөкчү контракттык киргизүүлөрдүн алтысын иштетет жана көзөмөлдөйт. Контакттарга каршы резистордук изоляция жана ток берүү J13M1 жана J13M2 ичинде болот. Нымдуу токтун көрсөткүчү диапазону 63–84 В турпайы ток болот. Контакттын абалы көзөмөлдөнүп турат. Кызыл LED индикатору пайда болгон сигнал менен иштетилет, бул сигнал ошондой эле M1, M2 жана C контроллерлерине таралат.

Колдонуу маалыматы

Контроллерлердеги M1, M2 жана C трип реле-лери K1 жана K2. Жалпы максаттуу реле-лери K1GP–дан K4GP чейин. Терминалдык блок TB1 жана TB2 эки винт менен бекитилген, аларды алып салууга болот. EMIO платаларына M1, M2 жана C туташтыруу үчүн EBKP арткы панелине кабелдер үч 25-контакттуу суб-D коннекторлор аркылуу туташтырылат: туурасында J405, J408 жана J415. M1 жана M2 электр энергиясын камсыз кылуучу платалардан чыккан J13M1 жана J13M2 штекерлери контакттарды иштетүү үчүн 70 В ток өткөрөт.
