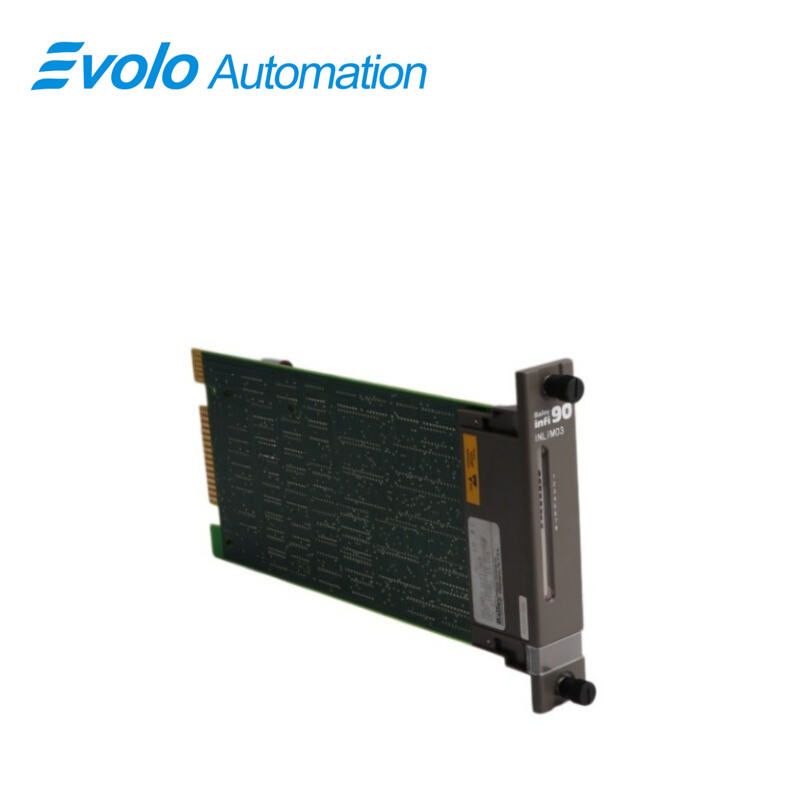

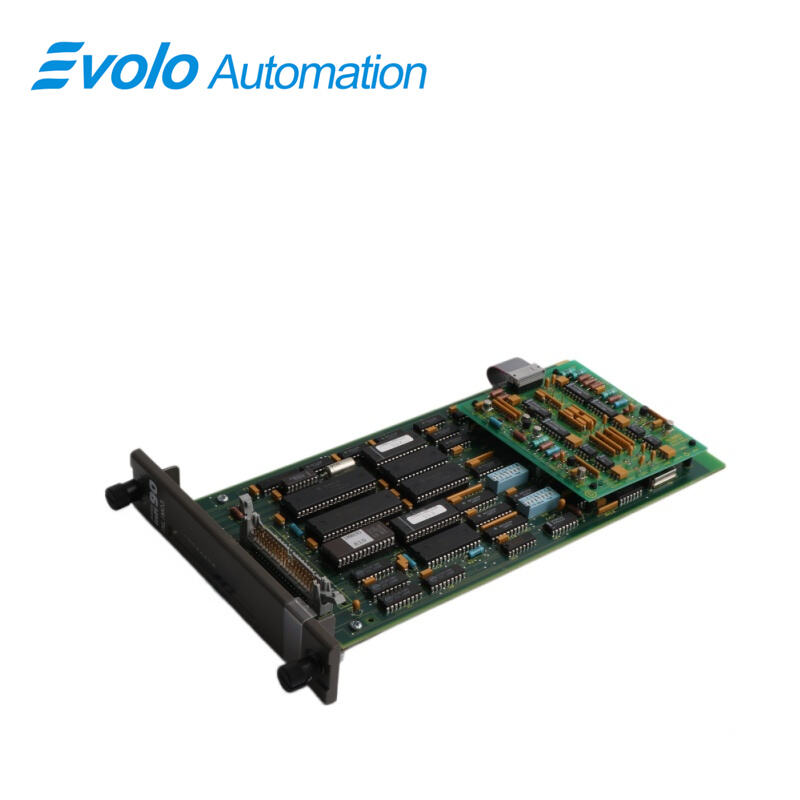

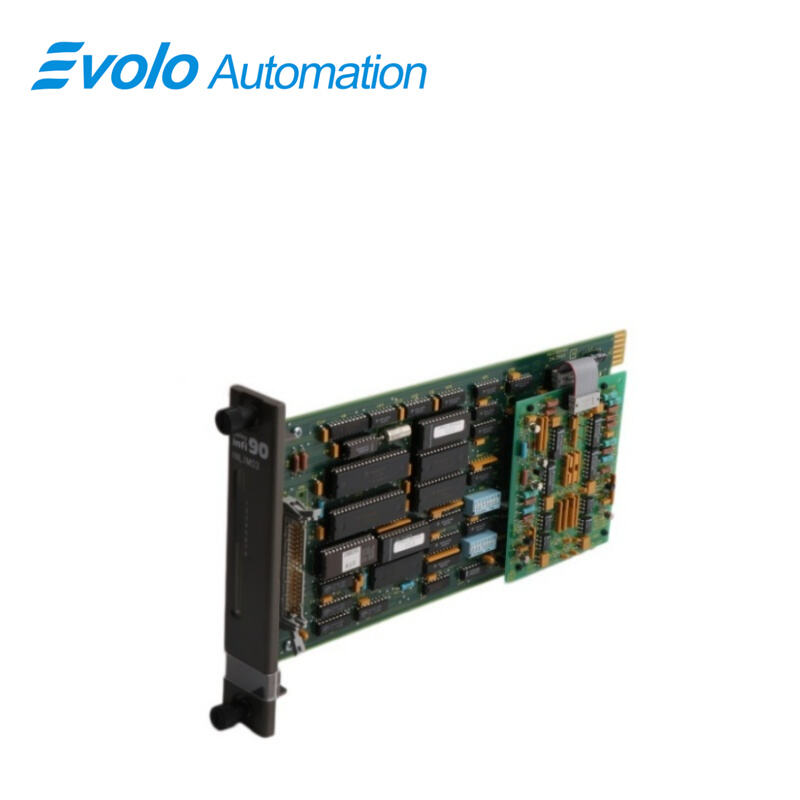

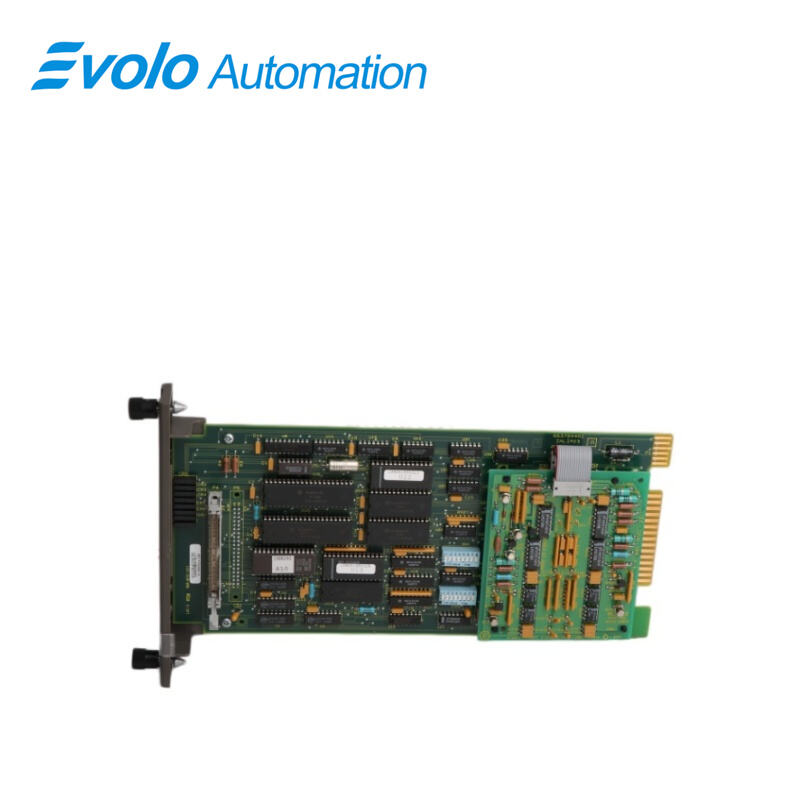

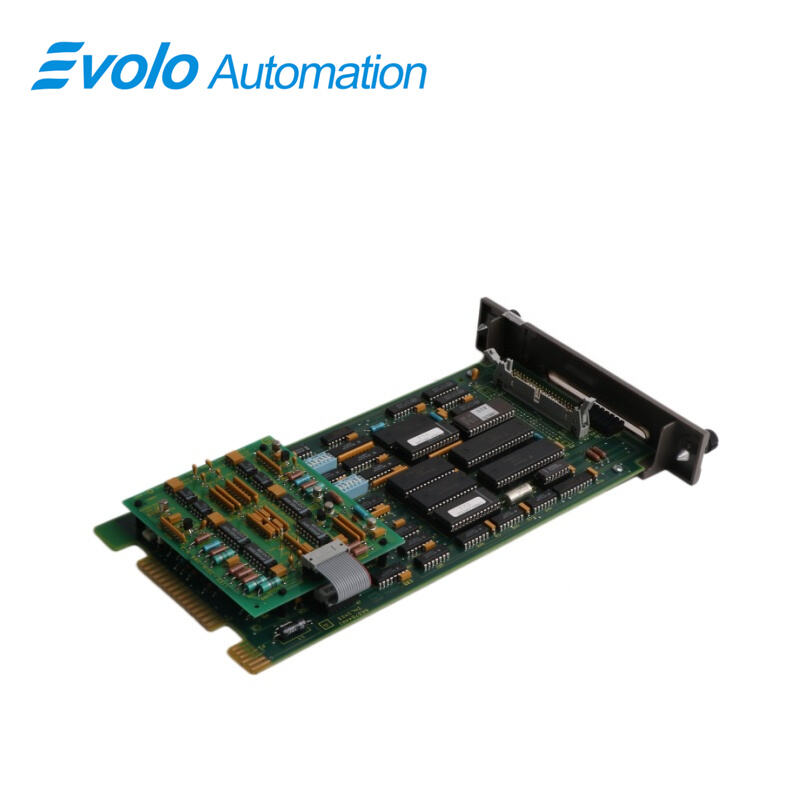

INLIM03 Bailey Infi 90 Döngü İnterfeys Modulu, Çin INLIM03 Bailey Infi 90 Döngü İnterfeys Modulu İstehsalçıları, Təchizatçıları, Zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	INLIM03
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Parametr	Dəyər
Model	INLIM03
Təsvir	Bailey Infi 90 Döngü İnterfeys Modulu
Ölçü	3,5×31×17,6 sm
Çəki	0.4 کیلو
Yaddaş	2 kB RAM; 4 kB ROM
Güc tələbləri	+5 VDC @ 2,0 A (nominal 10 Vt); ±15 VDC @ 80 mA (nominal 1,2 Vt)
Sistem Qabiliyyəti	63-ə qədər düyün (PCU, OIS və NIU-nun istənilən kombinasiyası)
Kommunikasiya sürətləri	500 kbaud; saniyədə 800-ə qədər mesaj
Sinxronlaşma Vaxtı	100 ms maksimum
Kabel xüsusiyyətləri	Zavod döngəsi: maksimum 2000 m; Döngə interfeysi: maksimum 61 m
Sertifikatlaşdırma	Qeyri-təhlükəli mühitdə istifadə üçün CSA tərəfindən sertifikatlaşdırılıb
İşləm temperaturu	0°C-dən 70°C-ə qədər (32°F-dən 158°F-ə qədər)
Nisbət Rütubəti	0%–95% (55°C-yə qədər); 0%–45% (70°C-də) (kondensasiya olmamaqla)
Atmosfer basınç	Dəniz səviyyəsindən 3 km (1,86 mil) yüksəklik

Təsvir

INLIM03 Döngə və Şin İnterfeys Modulları INFI 90 Proses Nəzarət Vahidləri (PCU) ilə Zavod Döngəsi arasındakı əsas rabitə interfeysini təmin edir. Zavod Döngəsi — bütün INFI 90 modullarının paylaştığı yüksək sürətli (500 kbaud) ardıcıl rabitə magistralıdır. Döngədə hər hansı bir kombinasiyada maksimum 63 qovşaq ola bilər. INLIM03 modulları Network 90 NLIM02 və NBIM02 ilə birbaşa yuxarıya uyğundur. BIM-in əsas funksiyası modullardan məlumat toplamaq və onu LIM-ə ötürməkdir. LIM-in əsas funksiyası isə məlumatları yoxlamaq və onu döngədə təyin olunmuş yerə göndərməkdir. Hər bir INLIM03 modulu Modul Quraşdırma Vahidində (MMU) bir yuva tutur. Onlar lent kabellə birləşdirilir. Hər bir modulda iki sabit vidalı vint MMU-ya bərkidilməsi üçün nəzərdə tutulub. LIM ön panelində səkkiz LED lampası mesajlar və xəta haqqında məlumatları göstərir.

Tətbiqlər

Güc və Enerji:

Tətbiqlər: İstilik elektrik stansiyalarında qazan idarəetməsi, turbina monitorinqi və generator qruplarının avtomatlaşdırılmış idarə edilməsi.

Funksiya: Güc istehsalının təhlükəsizliyini təmin etmək üçün yüksək temperatur və yüksək təzyiq mühitində sabit real vaxtlı rabitə təmin edir.

Neft, Kimya və Neft-Kimya Sənayesi:

Tətbiqlər: Reaktorların təzyiq idarəetməsi, neft emalı zavodları və kimya zavodlarında boru kəmərlərinin axın monitorinqi və temperatur tənzimlənməsi.

Funksiya: Məlumat gecikmələri səbəbilə təzyiqin artması və ya sızıntının baş verməsi kimi təhlükələri qarşısını almaq üçün təhlükəsizlik alətləri sistemlərini (SIS) dəstəkləyir.

Kağız-Parça və Qazma Sənayesi:

Tətbiqlər: Böyük kağız maşınlarının sürət sinxronlaşdırma idarəetməsi və mədənlərdə konveyer lentlərinin avtomatlaşdırılmış cədvəlləşdirilməsi.

Funksiya: Tozlu və vibrasiyalı çətin sənaye mühitlərində uzun müddətli aparat sabitliyini saxlayır.

Qida Emalı və İstehsalat:

Tətbiqlər: Avtomatlaşdırılmış istehsal xətlərində qablaşdırma, doldurma və partiya istehsalatının idarə edilməsi.

Funksiya: Məlumat mübadiləsi proseslərini sadələşdirir və ümumi sənaye istehsalatının səmərəliliyini artırır.

Xüsusiyyətlər

LIM və BIM modullarının modulyar dizaynı, digər bütün INFI 90 modulları kimi, proses idarəetmə sistemi strategiyasının yaradılmasında çeviklik imkanı verir. Sistemə etibarlılıq xüsusiyyəti təmin etmək üçün isteğe bağlı olaraq ikinci bir LIM/BIM cütü əlavə edilə bilər. Bir cüt əsas interfeys funksiyasını yerinə yetirir, digər LIM/BIM cütü isə rezervdə qalır. Əgər əsas sistemdə bir arıza baş versə, ikinci cüt prosesi dayandırmadan işə düşür. Digər xüsusiyyətlərə seçməli sorğu tezlikləri (modul çıxış bloku yoxlamaları arasındakı zaman), daxili diaqnostika və BIM istifadəçisi üçün 32 kbayt RAM daxil olmaqla, hər bir LIM-in redundanslı döngə interfeysi və fiziki mediada redundanslılıq da daxildir.

Fiziki quraşdırma

1. Modulların slot təyinatlarını yoxlayın.

2. Sonlandırma kablosunun qapaqlı ucunu TU/TM-dən MMU arxa panelinə qoşun. Bunun üçün konektorunu LIM-ə ayrılmış yuva ilə eyni yuvaya arxa panelə daxil edin. Qısa tutucular etibarlı şəkildə yerlərində sabitlənməlidir.

3. Hər iki modulda keçid düymələrini qurduqdan sonra Bailey təmin etdiyi lent kablonu LIM-in P4 konektorundan BIM-in P4 konektoruna qoşun (Şəkil 3-1-ə baxın). İndi modulları quraşdırmağa hazırsınız. LIM/BIM modulları Modul Quraşdırma Vahidi (MMU) -nin qonşu istiqamətli rayları içərisinə daxil edilir.

4. Modulu MMU-dakı istiqamətli raylarla uyğunlaşdırın; modulu ön panel onun üst və alt kənarları MMU çərçivəsinin üst və alt kənarları ilə eyni səviyyədə olana qədər yüngülcə daxil edin.

5. Hər bir modulun ön panelindəki iki sabitləyici vidanı yarım dönüş çevirin.

Təmir/Dəyişdirilmə

1. Modulun kilidlənməsini açmaq üçün ön paneldəki iki sabitləyici vinti itələyib yarım dövr çevirin. Vintlər kilidlənmədən çıxdıqda onların çentikləri şaquli vəziyyətdə olur və çentiklərin açıq ucları moduldan uzaqlaşır.

2. Modulu MMU-dan yüngülcə süzün.

3. Əvəz ediləcək modulun keçid və jumper ayarlarını konfiqurasiya edin. Onların orijinal modulla eyni şəkildə təyin edildiyini təmin edin.

4. Əvvəlki modula ayrılmış eyni yuva təyinatında, əvəz ediləcək modulu MMU-dakı plastik istiqamətli raylarla uyğunlaşdırın; modulu ön panel onun üst və alt kənarları MMU çərçivəsinin üst və alt kənarları ilə eyni səviyyədə olana qədər yüngülcə daxil edin.

5. Modulun ön panelindəki iki sabitlənmiş saxlama vintini itələyib yarım dövrə çevirərək kilidləmə mövqeyinə gətirin. Vintlərdəki çentiklər şaquli və açıq uclar modulun mərkəzinə baxdıqda kilidlənmiş sayılır. (Modulu çıxarmaq üçün modulun saxlama vintlərini kiliddən çıxarma mövqeyinə çevirin və yüngülcə çıxarın).

6. Normal iş rejiminə qayıdın.
