Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
SPDSO14 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Model: |
SPDSO14 |
|
Turi: |
DO moduli |
|
Kanal turi: |
DO |
|
Chiqish kanallari soni: |
16 |
|
O'lchamlari (D × H × K): |
73,66 x 360,68 x 279,4 mm |
|
Chiqish Turi: |
Ochiq kollektor, optik ravishda izolyatsiyalangan |
|
Ishlash uchun voltaj: |
+5 V doimiy tok ±5% |
|
Ishlash tokida: |
odatda 275 mA, maksimal 370 mA |
|
Quvvat sarfi: |
odatda 1,4 Vt, maksimal 1,9 Vt |
|
Жүк тоғындығы: |
odatda 150 mA boʻlganda 24 V doimiy tok, maksimal 250 mA; odatda 75 mA boʻlganda 48 V doimiy tok, maksimal 125 mA |
|
O'qilmas oqim: |
70°C da maksimal 10 µA |
|
Yoqilganda kuchlanish tushishi: |
70°C da maksimal 2 V |
|
Umumiy rejim izolyatsiyasi: |
60 Gs da 300 VDC VRMS |
|
Sinovdan o'tkazilgan chidamlilik kuchlanishi: |
60 Gs da 1400 V, 2 soniya davomida |
|
Qo'yish: |
Standart modul oʻrnatish qurilmasining bir slotini egallaydi |
|
Ko'prik o'tish kategoriyasi: |
Quvvat uchun I, chiquvlari uchun II |
|
Atmosfera harorati: |
0°C dan 70°C gacha |
|
Нисбий хумидитет: |
5–95% (55°C gacha, kondensatsiyasiz); 5–45% (70°C da, kondensatsiyasiz) |
|
Ifloslanish darajasi: |
1 |
|
Eng yuqori balandlik: |
Dengiz sathidan 3 km balandlikgacha |
|
Havo sifati: |
Korrozionga chidamli |
|
ESD Himoyalari: |
Kontakt ±6 kV, Havo ±8 kV (IEC 61000-4-2) |
|
Magnet maydonlari: |
Quvvat chastotasi: Doimiy 30 A/m, Qisqa muddatli 300 A/m; Impuls: 300 A/m zirh qiymati; So‘naydigan tebranish: 30 A/m zirh qiymati, 0,1–1 MHz |
|
Tarqoq RF: |
10 V/m RMS modulyatsiyasiz, 80% AM (1 kHz), 80 MHz–1 GHz |
|
Qo‘shimcha RF sinovlari: |
900 ±5 MHz, impuls bilan modulyatsiyalangan, ish vaqti 50%, takrorlanish chastotasi 200 Hz |
|
Radio chastotali umumiy rejim: |
10 V/m RMS, 80% AM (1 kHz), 0,15–80 MHz |
|
Chiqarish sinfi: |
Sinf A (30 MHz – 1000 MHz) |
|
Yaqinlashgan elektron va elektr uskunalar (WEEE) toifasi: |
5. Mayda uskunalar (tashqi o'lchamlari 50 sm dan oshmaydi) |
|
Batareyalar soni: |
0 |
Tavsif

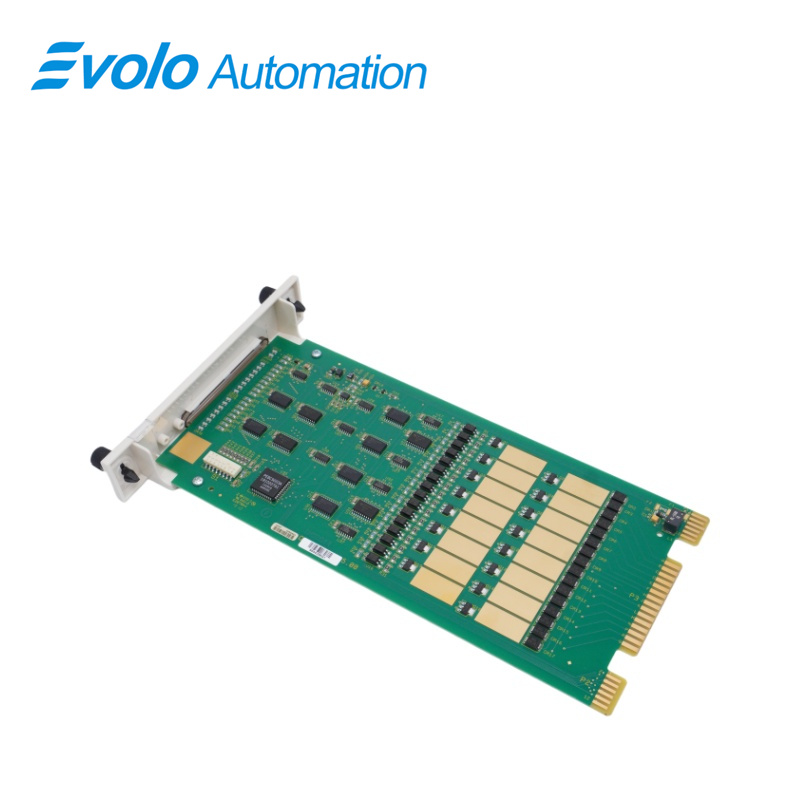

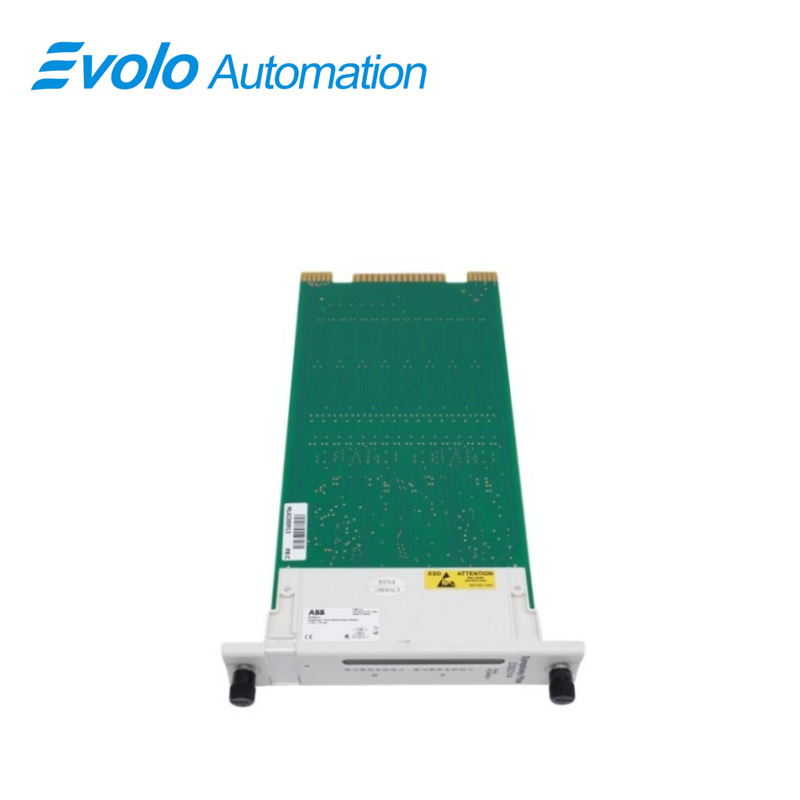

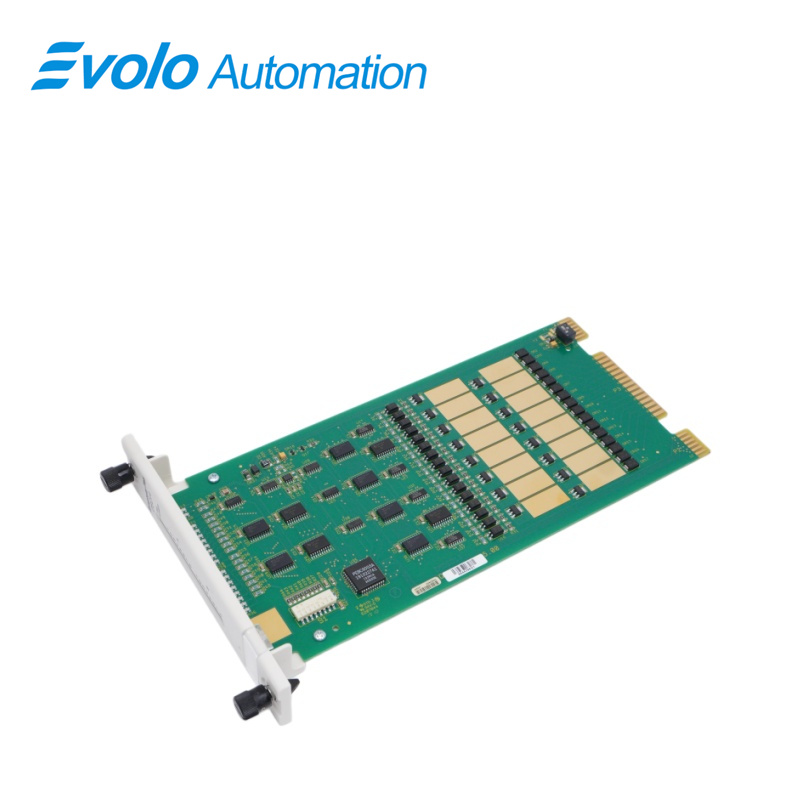

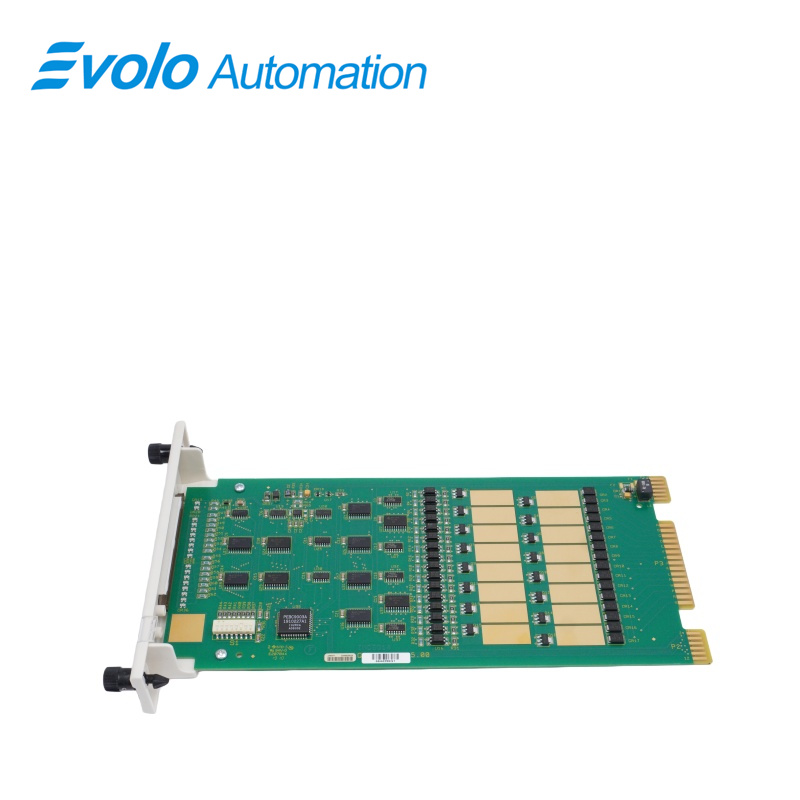

The SPDSO14 Raqamli chiqish moduli — bu Harmony rack I/O moduli bo'lib, Bailey Hartmann & Braun tizimini ABB Symphony Enterprise Management and Control System bilan almashtiradi. U 24 va 48 VDC yuk kuchlanishlarini qo'shish va uzish uchun 16 ta ochiq kollektorli raqamli chiqish kanallariga ega. Raqamli chiqishlar jarayonni boshqarish uchun maydon qurilmalarini qo'shish va uzish uchun boshqaruvchi tomonidan ishlatiladi. DSO14 modulini modul o'rnatish blokiga mahkamlash uchun yuzlikda ikkita qo'lda ushlab turiladigan vintlardan foydalaniladi. Yuqori ikkita old panel yorug'lik diodlari (QIZIL va YASHIL) modulning ishlash holatini ko'rsatadi. Quyi 16 ta old panel qizil LED-lari (A guruh va B guruh) modulning chiqish holatlarini (yoqilgan yoki o'chirilgan) ko'rsatadi.
Qo'llanilishi
Kimyo zavodi: Favqulodda to'xtatish klapanlarini (ESD) va aralashtirgichni yoqish/o'chirish relelarini boshqaradi.
Issiqlik elektr stansiyasi: Yordamchi mexanizmlarning dvigatellarida kontaktorni yopishni boshqaradi hamda eshitiladigan va ko'rinadigan ogohlantirish signallarini faollashtiradi.
Po'lat zavodi: Gidravlik stansiyaning elektromagnit klapanlarining ishlashini tartibga soladi hamda konveyer liniyasi saralash leversini boshqaradi.
Sement zavodi: Ko'tarish qurilmasi tormoz tizimini va oziq moddalar beruvchi qurilmalarning ishga tushirish/to'xtatish tugmalarini boshqaradi.
Dorixona zavodi: Tozalik xonasi ventilyatorlarini va reaktor oziqlantirish elektromagnit klapanlarini bog'laydi.
Jismoniy o'rnatish
DSO moduli standart modul o'rnatish birligiga (MMU) joylashtiriladi va bitta yorliqni egallaydi. O'rnatish uchun
1. Modulning slotga tayinlanishini tekshiring.
2. I/O kengaytiruvchi avtobus soketida dipshunt mavjudligini tekshiring — bu modul o'rnatish birligining orqa panelida I/O moduli va boshqaruvchi o'rtasida joylashgan. Dipshuntlarni MMU orqa paneliga o'rnatishdan oldin elektr ta'minotini uzib qo'ying. Aks holda, og'ir yoki o'limga sabab bo'lishi mumkin bo'lgan shkafning elektr bilan zaryadlangan qismlariga urilishingiz mumkin.
3. Uchlari qopqoqli terminatsiya qurilmalari uchun terminatsiya kabelining qopqoqli uchini terminatsiya qurilmasidan modul o'rnatish birligining orqa paneliga ulang. Buning uchun konnektor orqa panelning yorlig'iga, raqamli chiqish moduli uchun ajratilgan yorliqqa mos keladigan yorliqqa kiritiladi. Qulflar mustahkam qo'rqib qolishi kerak.
4. Raqamli chiqish modulini modul o'rnatish birligidagi yo'nalish reykalari bilan moslashtiring. Modulni old paneli modul o'rnatish birlik ramkasining yuqori va pastki qismlari bilan bir tekis bo'lguncha ehtiyotkorlik bilan siljiting.
5. Modul yuzlik panelidagi ikkita o'ziga xos saqlash vintlari ni bosib, yarim aylana buriling va qulflash holatiga keltiring. Vintdagi yoriqchalar vertikal bo'lib, ochiq uchlari modulning markaziga qaratilganda qulf qilingan bo'ladi.
Ta'mirlash va almashtirish
Agar DsO moduli nosoz bo'lsa, uni yangisi bilan almashtiring. Modulni ta'mirlashga harakat qilmasangiz bo'ladi; komponentlarni almashtirish modul ishlashini ta'sirlashi mumkin. Modulni olib tashlash va almashtirish paytida tizim quvvati ulangan holda qolishi mumkin.
Modulni almashtirish uchun:
1. Ikki ta old panel o'ziga xos saqlash vintlarini yarim aylana burib, modulni qulfdan chiqaring.
Eslatma: Vintdagi yoriqchalar vertikal bo'lib, ochiq uchlari moduldan uzoqlashgan tomonda joylashganda qulfdan chiqarilgan bo'ladi.
2. Modulni modul o'rnatish birligidan ehtiyotkorlik bilan siljitib chiqaring.
3. Almashtirish moduli tugmachasini sozlang. Ular asl modul bilan bir xil sozlanishda o'rnatilganligiga ishonch hosil qiling.
4. Almashtirish modulini asl modul bilan bir xil slotda joylashtirilgan modul o'rnatish birligining yo'nalish reykalari bilan moslashtiring.
5. Old panel MMU ramkasining yuqori va pastki qismlari bilan bir tekislikda bo'lguncha uni ehtiyotkorlik bilan siljitib kiriting.
6. Modul yuzlik panelidagi ikkita o'zida saqlanadigan ushlab turuvchi vintlarni yarim aylana burib, qulflangan holatga keltiring.
Eslatma: Vintdagi teshiklar vertikal holatda va ochiq uchlari modulning markaziga qaratilganda qulf qilingan bo'ladi.
7. Oddiy ishga qayting.
Tez-tez so'raladigan savollar
Savol: SPDSO14 to'g'ridan-to'g'ri AC 220 V yukni boshqara oladimi?
J: Yo'q, u to'g'ridan-to'g'ri ulanmaydi. Bu qurilma past darajali chiquvlarga ega bo'lib, yukni to'g'ri o'chirish/yoqish uchun releli chiquv terminal birligi (masalan, NTDO02) bilan ishlatilishi kerak. SPDSO14 past darajali chiquvlarga ega bo'lib, yukni to'g'ri o'chirish/yoqish uchun releli chiquv terminal birligi (masalan, NTDO02) bilan ishlatilishi kerak.
S: SPDSO14 va SPDSO04?
J: MOQ SPDSO14 bu yangilangan versiya bo'lib, javob berish tezligini, diagnostika imkoniyatlarini va yangi boshqaruv qurilmalari bilan moslikni yaxshilaydi.
Q: Chiqish kanallari SPDSO14 izolyatsiyalanganmi?
J: Ichki mantiq va chiqish bosqichlari opto-izolyatsiyalangan, lekin 16 ta chiqish kanali odatda umumiy referent (nol) potensialga ega.
Q: Qanday qilib SPDSO14 ning chiqish kanali ishlamoqda yoki yo'qligini tekshirish mumkin?
J: Old panelda 1–16 raqamlari bilan belgilangan LED-lar joylashgan. Yashil LED mos keladigan kanal chiqish mantig'i faol ekanligini («1» holati) ko'rsatadi.
Q: Avariyaviy SPDSO14 moduli elektr toki ulangan holda almashtirilishi mumkinmi?
J: Ha. Modul issiq almashtirishni qo'llab-quvvatlaydi. Zaxira tizimlarida yoki ahamiyatsiz qo'llanilishlarda tizimni o'chirmasdan ham uni almashtirish mumkin.
