Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	SPDSO14
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Modèle :	SPDSO14
Type :	Module DO
Type de canal :	FAIRE
Nombre de canaux de sortie :	16
Dimensions (D × H × L) :	73,66 x 360,68 x 279,4 mm
Type de sortie :	Collecteur ouvert, isolation optique
Tension de fonctionnement :	+5 V CC ±5 %
Courant de fonctionnement :	275 mA typique, 370 mA maximum
Dissipation de puissance :	1,4 W typique, 1,9 W maximum
Tension de charge :	24 V CC à 150 mA typique, 250 mA maximum ; 48 V CC à 75 mA typique, 125 mA maximum
Courant de fuite à l'état bloqué :	10 µA au maximum à 70 °C
Chute de tension à l'état passant :	2 V au maximum à 70 °C
Isolation en mode commun :	300 VCC VRMS à 60 Hz
Tension d'essai tenue :	1 400 V pendant 2 s à 60 Hz
Montage :	Occupe un emplacement dans une unité de montage standard pour modules
Catégorie de surtension :	I pour l'alimentation, II pour les sorties
Température ambiante :	0 °C à 70 °C
Humidité relative :	5 % à 95 % jusqu'à 55 °C (sans condensation) ; 5 % à 45 % à 70 °C (sans condensation)
Degré de pollution :	1
Altitude :	Niveau de la mer à 3 km
Qualité de l’air :	Non corrosif
Protection ESD :	Contact ±6 kV, Air ±8 kV (CEI 61000-4-2)
Champs magnétiques :	Fréquence de puissance : continu 30 A/m, courte durée 300 A/m ; impulsion : crête à 300 A/m ; oscillatoire amorti : crête à 30 A/m, 0,1–1 MHz
Champs électromagnétiques rayonnés en RF :	10 V/m efficace non modulé, AM à 80 % (1 kHz), 80 MHz–1 GHz
Essais supplémentaires en RF :	900 ±5 MHz, modulation d’impulsions à un rapport cyclique de 50 %, cycle de répétition de 200 Hz
Mode commun haute fréquence :	10 V/m efficace, AM à 80 % (1 kHz), 0,15–80 MHz
Classe d’émission :	Classe A (30 MHz – 1000 MHz)
Catégorie DEEE :	5. Petits équipements (aucune dimension externe supérieure à 50 cm)
Nombre de batteries :	0

Description

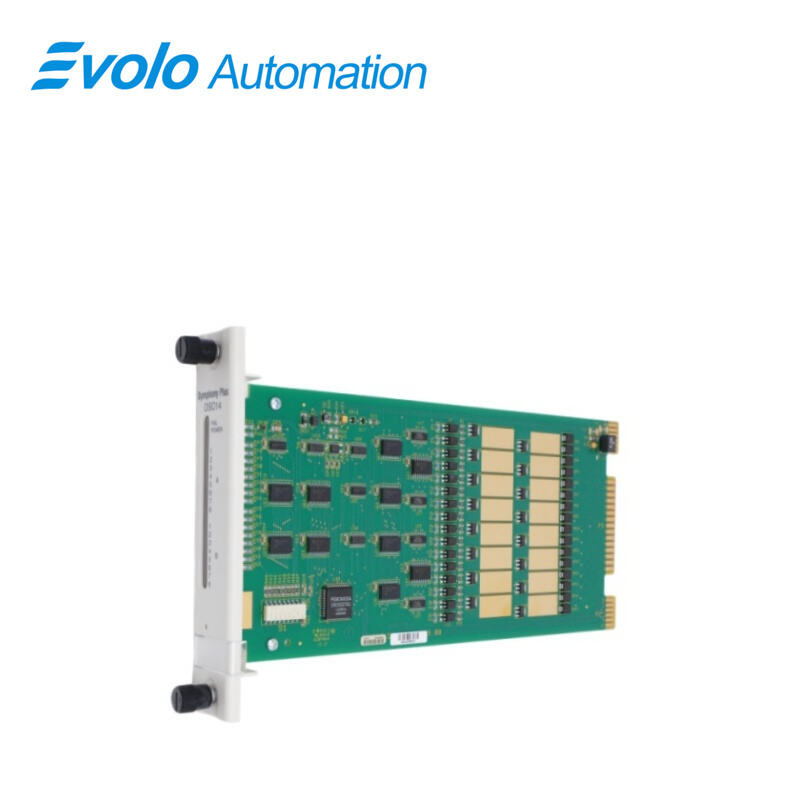

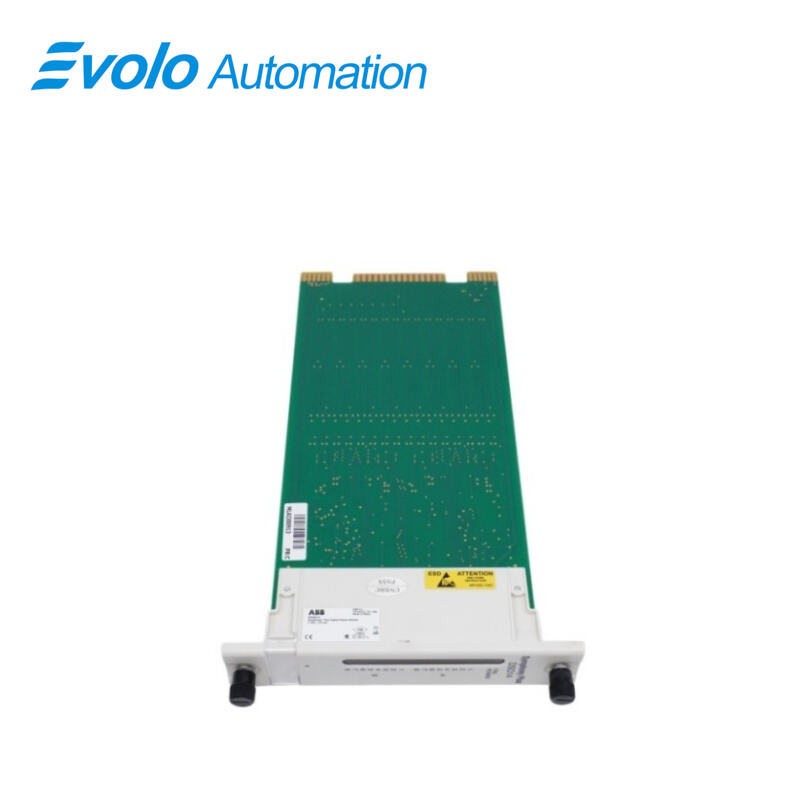

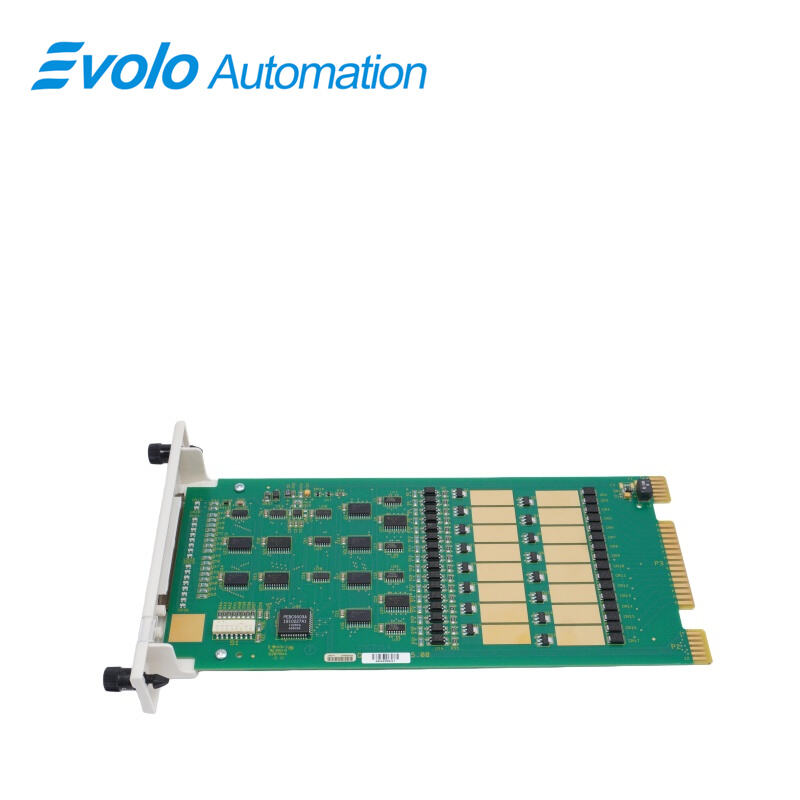

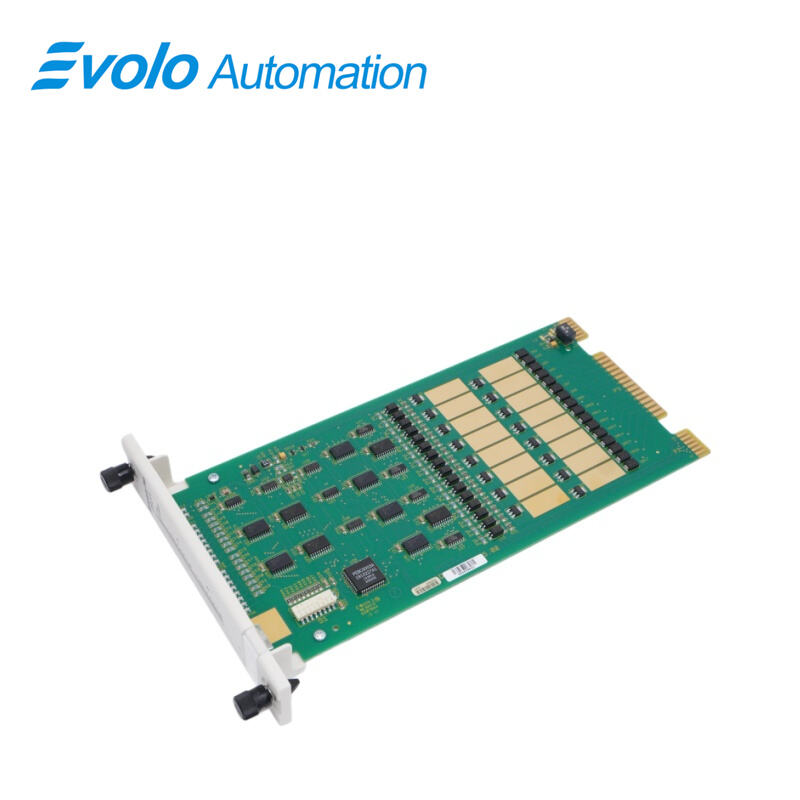

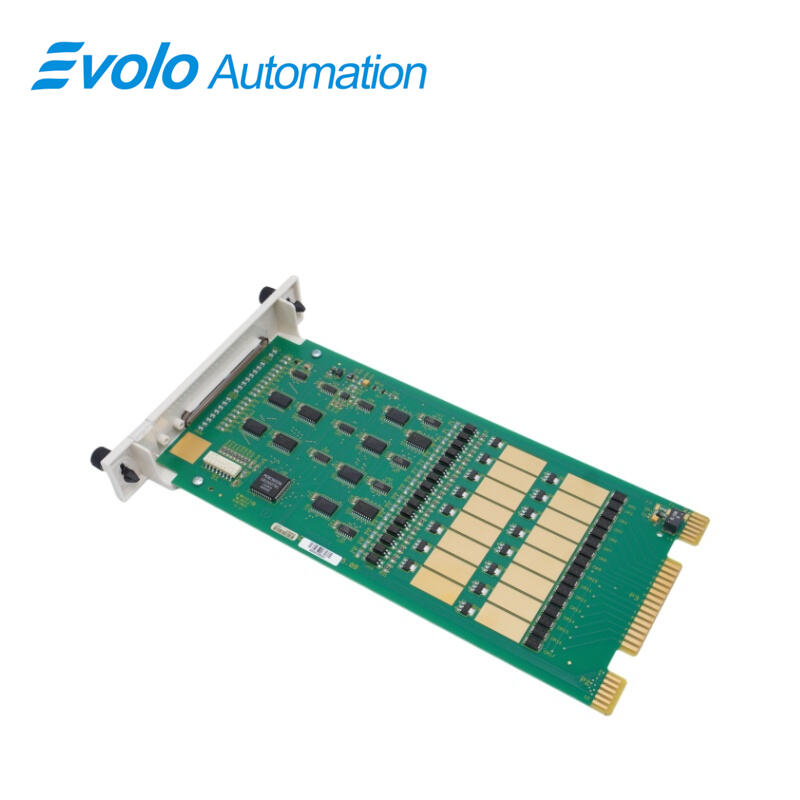

La SPDSO14 Le module de sortie numérique est un module Harmony rack I/O qui remplace le système Bailey Hartmann & Braun par le système de gestion et de contrôle d’entreprise ABB Symphony. Il comporte 16 canaux de sortie numériques à collecteur ouvert, capables de commuter des tensions de charge continues de 24 et 48 VCC. Les sorties numériques sont utilisées par le contrôleur pour commander les appareils de terrain destinés au contrôle des procédés. Deux vis à tête fraisée situées sur la façade permettent de fixer solidement le module DSO14 à l’unité de montage des modules. Les deux DEL rouges et vertes situées en haut du panneau avant indiquent l’état de fonctionnement du module. Les 16 DEL rouges inférieures du panneau avant (groupe A et groupe B) affichent les états des sorties du module (activé ou désactivé).

Applications

Usine chimique : commande les vannes de fermeture d’urgence (ESD) et les relais de démarrage/arrêt des agitateurs.

Centrale thermique : commande la fermeture des contacteurs des moteurs des machines auxiliaires ainsi que l’activation des alarmes sonores et visuelles.

Acierie : régule le fonctionnement des électrovannes de la station hydraulique et commande les leviers de tri sur les lignes de convoyeurs.

Usine de ciment : commande le système de freinage de la benne et les interrupteurs de démarrage/arrêt de l’alimentateur.

Usine pharmaceutique : relie les ventilateurs des salles propres et les électrovannes d’alimentation du réacteur.

Installation physique

Le module DSO s’insère dans une unité standard de montage de modules (MMU) et occupe un emplacement. Pour l’installer

1. Vérifiez l'affectation de l'emplacement du module.

2. Vérifiez qu’un shunt dip est inséré dans la prise du bus d’extension E/S située sur le dos de l’unité de montage de modules (MMU), entre le module E/S et le contrôleur. Débranchez l’alimentation avant d’installer les shunts dip sur le dos de la MMU. En cas de non-respect de cette consigne, vous risquez un contact avec des parties sous tension du tableau pouvant provoquer des chocs électriques graves ou mortels.

3. Pour les unités de raccordement, reliez l’extrémité capotée du câble de raccordement de l’unité de raccordement au dos de l’unité de montage de modules (MMU). Pour ce faire, insérez le connecteur dans la fente du dos correspondant à l’emplacement attribué au module de sortie numérique. Les verrous doivent s’enclencher fermement.

4. Alignez le module de sortie numérique avec les rails de guidage de l’unité de montage du module. Faites glisser doucement le module jusqu’à ce que son panneau avant soit à fleur du haut et du bas du cadre de l’unité de montage du module.

5. Poussez et tournez d’un demi-tour les deux vis de fixation intégrées situées sur la face avant du module afin de les verrouiller. Le verrouillage est effectif lorsque les fentes des vis sont verticales et que leurs extrémités ouvertes sont orientées vers le centre du module.

Réparation Et Remplacement

Si le module DsO est défectueux, remplacez-le par un nouveau module. Ne tentez pas de réparer le module ; le remplacement de composants pourrait nuire à ses performances. L’alimentation du système peut rester sous tension pendant le retrait et le remplacement du module.

Pour remplacer un module:

1. Poussez et tournez d’un demi-tour les deux vis de fixation intégrées situées sur le panneau avant afin de déverrouiller le module.

REMARQUE : Le déverrouillage est effectif lorsque les fentes des vis sont verticales et que leurs extrémités ouvertes sont orientées à l’opposé du module.

2. Faites glisser doucement le module hors de l’unité de montage du module.

3. Configurez les paramètres du commutateur du module de remplacement. Assurez-vous qu’ils sont identiques à ceux du module d’origine.

4. Alignez le module de remplacement avec les rails de guidage de l’unité de montage des modules, dans le même emplacement que celui du module d’origine.

5. Faites-le glisser doucement jusqu’à ce que son panneau avant soit à fleur du haut et du bas du châssis de l’UMM.

6. Poussez puis tournez d’un demi-tour les deux vis de fixation intégrées situées sur la face avant du module afin de les verrouiller.

REMARQUE : Le verrouillage est effectif lorsque les fentes des vis sont verticales et que leurs extrémités ouvertes sont orientées vers le centre du module.

7. Revenez au fonctionnement normal.

Questions fréquentes

Q: Le SPDSO14 peut-il piloter directement une charge CA 220 V ?
R : Non, il ne peut pas être connecté directement. Le SPDSO14 fournit des sorties de faible niveau et doit être utilisé conjointement avec une unité terminale à relais (par exemple NTDO02) pour assurer la commutation correcte de la charge.

Q: Quelle est la différence entre les SPDSO14 et le SPDSO04 ?
A : Les SPDSO14 est une version améliorée, offrant une vitesse de réponse accrue, des diagnostics renforcés et une meilleure compatibilité avec les contrôleurs les plus récents.

Q : Les canaux de sortie du SPDSO14 sont-ils isolés ?
R : La logique interne et les étages de sortie sont isolés par optocoupleur, mais les 16 canaux de sortie partagent généralement une masse de référence commune.

Q : Comment puis-je vérifier si un canal du SPDSO14 génère une sortie ?
R : Le panneau avant est équipé de DEL numérotées de 1 à 16. Une DEL verte indique que la logique de sortie du canal correspondant est active (état « 1 »).

Q : Un module défectueux peut-il être remplacé sous tension ? SPDSO14 r : Oui. Le module prend en charge l’échange à chaud. Dans les systèmes redondants ou dans les applications non critiques, il peut être remplacé sans arrêter le système.
R : Oui. Le module prend en charge l’échange à chaud. Dans les systèmes redondants ou dans les applications non critiques, il peut être remplacé sans arrêter le système.
