Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	SPDSI13
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Model:	SPDSI13
Turi	Raqamli kirish moduli
O'lchovlar:	3,5 x 31,5 x 17,6 sm
Vazn:	0.2 KG
Ishlash uchun voltaj:	24 V DC
Ishlash tokida:	5 V doimiy tokda odatda 95 mA, maksimal 115 mA
Yoqilish kuchlanishi (minimal):	19,5 V doimiy tok
Oʻchirish kuchlanishi (maksimal):	13 V doimiy tok
Maksimal kirish toki:	minimal yoqilish kuchlanishida 4 mA
Oqib ketayotgan tok:	50 nA (Vin ≤ 0,5 VDC da)
Kuchlanishdan ortiq kategoriyasi:	Quvvat uchun I, 150 V dan yuqori kuchlanishli zanjirlar uchun I, 150 V dan past kuchlanishli zanjirlar uchun II (ANSI/ISA82.01-1994 va IEC 61010-1)
Elektrostatik razryad:	Kontakt orqali ±6 kV, havoda ±8 kV (IEC 61000-4-2, EN61000-4-2)
O'zgaruvchan tokli magnit maydon:	Doimiy: 30 A/m (rms), qisqa muddatli: 300 A/m (rms) (IEC 61000-4-8, EN61000-4-8)
Impulsli magnit maydon:	Ziravoy qiymati: 300 A/m (IEC 61000-4-9, EN61000-4-9)
So'nilgan tebranuvchi magnit maydon:	Ziraviy qiymati 30 A/m, 0,1–1 MHz (IEC 61000-4-10, EN 61000-4-10)
Nurlanayotgan RF elektromagnit maydon:	Modulyatsiyasiz rms 10 V/m, amplituda modulyatsiyalangan 80% AM (1 kHz), 80 MHz–1 GHz (IEC 61000-4-3)
Atmosfera harorati:	0° dan 70°C gacha (32° dan 158°F gacha) — ichki shkafning ishlatish harorati
Нисбий хумидитет:	5% dan 95% gacha, 55°C (131°F) gacha, kondensatsiyasiz
70°C dagi nisbiy namlik:	5% dan 45% gacha, kondensatsiyasiz
Ifloslanish darajasi:	1
Atmosfera bosimi:	Dengiz sathidan 3 km (1,86 mil) balandlikgacha
Havo sifati:	Korrozionga chidamli (ISA S71.04, Class LA, LB, LC-level1 bo'yicha)

Tavsif

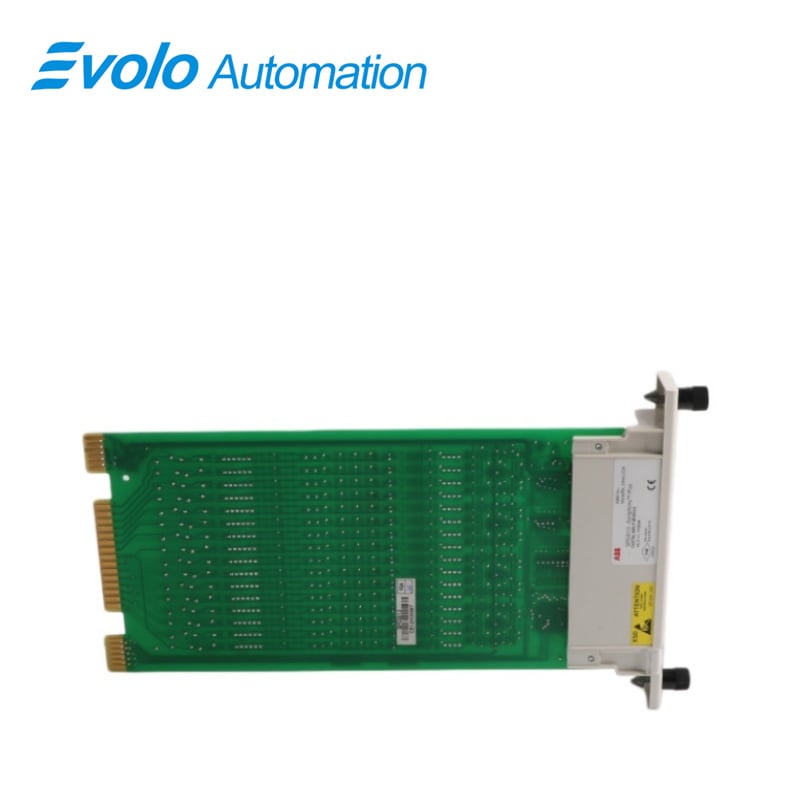

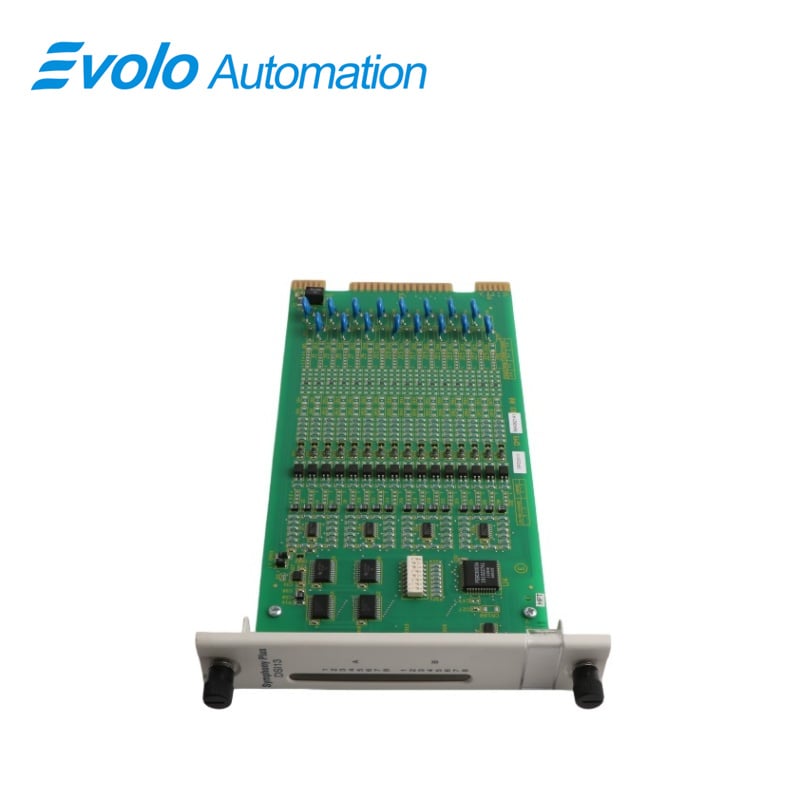

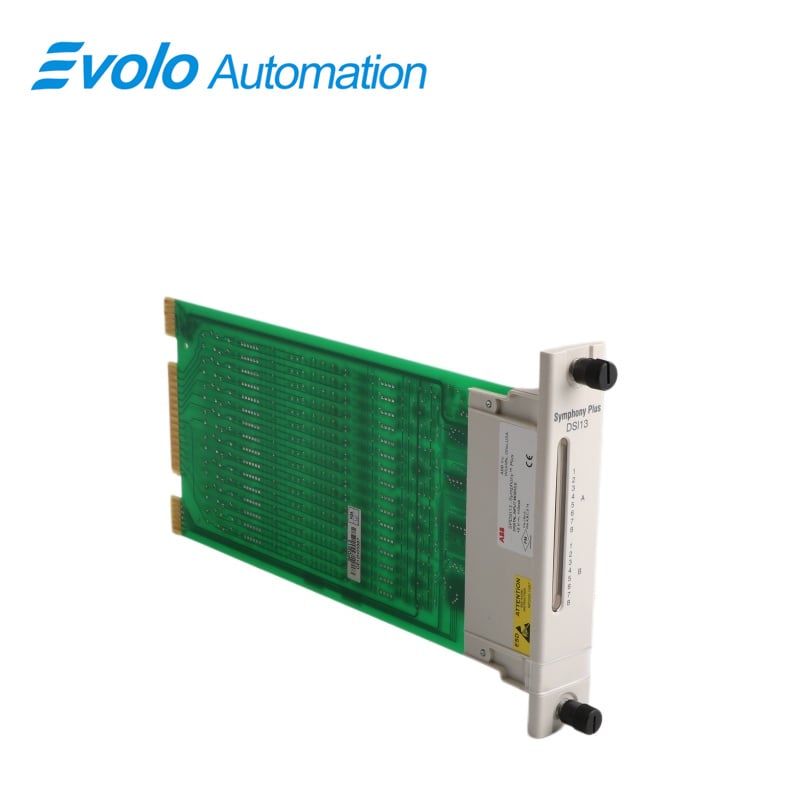

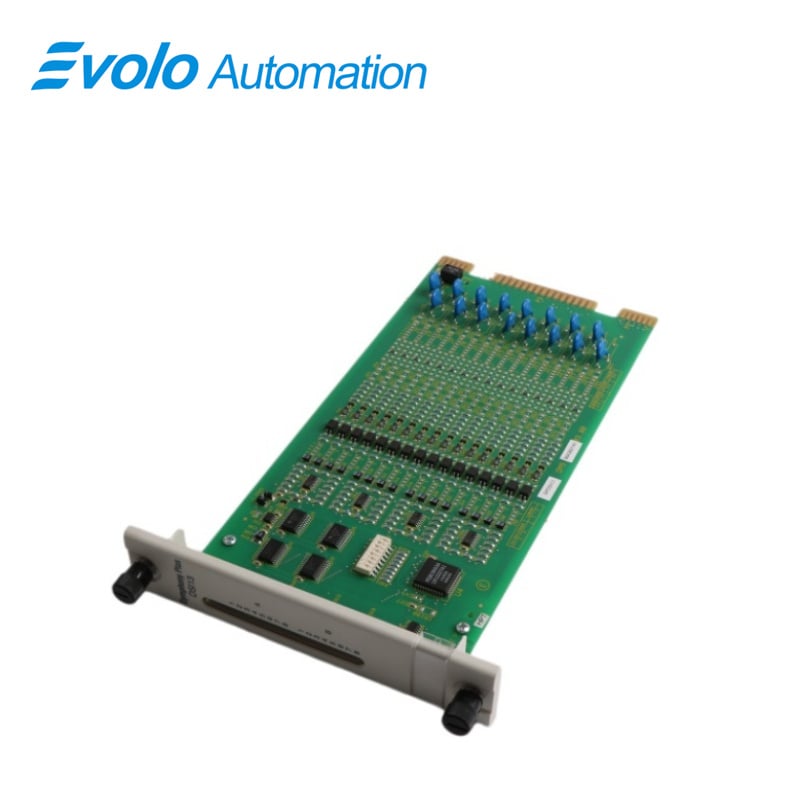

The SPDSI13 Raqamli kirish modullari — bu 16 ta alohida jarayon maydoni signallarini Symphony Enterprise Management and Control System (Symphony korporativ boshqaruv va nazorat tizimi) ga kiritish uchun ishlatiladigan interfeyslar. Ushbu raqamli kirishlar nazorat qiluvchi tomonidan jarayonni kuzatish va boshqarish uchun ishlatiladi. Raqamli kirish moduli bitta printsipial sxema platasidan iborat bo'lib, modul o'rnatish birliklarining bitta slotini egallaydi. U ikkita alohida sakkizta raqamli kirishdan iborat ikkita guruhni kuzatadi. O'nta kirish bir-biridan izolyatsiyalangan; qolgan ikkita juftlik umumiy musbat kirish liniyalari bilan ulanadi.

Qo'llanilishi

Issiqlik elektr stansiyalari: Yordamchi qurilmalar bloklash tugmalarini, klapanlar harakat chegarasi tugmalarini va elektr uzlatgich holatini kuzatish.

Kimyo zavodlari: Reaktor darajasi tugmasi signallarini va favqulodda to'xtatish tugmasi holatini olish.

Suvni tozalash zavodlari: Nasosni ishga tushirish/to'xtatish haqidagi javob signallarini va filtrdagi bosim farqi ogohlantirish signallarini kuzatish.

Qog'oz zavodlari: Konveyer lentalarining noto'g'ri joylashganligi haqidagi tugma va qog'oz o'rami pozitsiyasini aniqlash sensori signallarini kiritish.

Po'lat zavodlari: Boshqaruv uchun blast-pech material darajasi ma'lumotlarini va sovutish tizimi oqimini boshqarish tugmalarini olish.

Jismoniy o'rnatish

1. Modulning slotga tayinlanishini tekshiring. Dipshuntlarni modul o'rnatish birlikning orqa paneliga o'rnatishdan oldin quvvatni uzib qo'ying. Aks holda, kabinetning shu qismlariga urilish sodir bo'lib, og'ir yoki halokatli elektr tokidan zarar ko'rishingiz mumkin.

2. Dipshunt I/O kengaytiruvchi avtobus soketida, I/O moduli va boshqaruv qurilmasi o'rtasida modul o'rnatish birlikning orqa panelida ekanligini tekshiring.

3. Uchratish bloklari uchun uchratish kabelining qopqoqli uchini uchratish blokidan modul o'rnatish blokining orqa paneliga ulang

4. Konnektorli orqa panel slotiga DSI moduli uchun ajratilgan slotga mos ravishda kiriting.

5. DSI modulini modul o'rnatish blokining yo'nalish reykalari bilan tekislashing.

6. Modulni siljiting, gorizontal va vertikal ravishda modul o'rnatish blokining ramkasiga mos keladigan va modul uchratish blokiga ulangan kabelga to'g'ri o'tiradigan darajada.

7. Modul yuzligidagi ikkita o'zida saqlanadigan mahkamlash vintlarni yopish pozitsiyasiga yarim aylantiring.

Xatosizlashtirish

1. Xatolik ko'rsatkichlari va tuzatish choralari

DSI modulining holatini uning kirish bloklaridagi GCOD sifatini nazorat qilish orqali boshqaruvchi qurilmasidan aniqlang. Buni amalga oshirish uchun istalgan odam-tizim interfeysidan foydalaning.

2. Boshqaruvchi xatoliklari

Manzilni o'rnatish uchun S1 manzil tugmasi va boshqaruvchi konfiguratsiyasida o'rnatilgan manzil bir xil bo'lishi kerak. Agar ular mos kelmasa, boshqaruvchi 'YOQOLGAN SLAVE MODULI' xatosini chiqaradi. S1 tugmasida o'rnatilgan manzil funksiyaviy kod 84, spetsifikatsiya S1 dagi manzil bilan bir xil ekanligini tekshiring. Agar mos kelmasa, quyidagilarni bajaring:

1. Modulni olib tashlang va S1 ning sozlamasini modul konfiguratsiyasiga mos ravishda o'zgartiring. Manzilni o'rnatish va raqamli kirish modulini o'rnatish tartibini batafsil ko'rish uchun ushbu foydalanuvchi qo'llanmasining 3.4-bo'limi – 'Sozlash va jismoniy o'rnatish'ga murojaat qiling.

2. Modul konfiguratsiya funksiyasi kodi 84 (spetsifikatsiya S1) dagi manzilni S1 da o'rnatilgan manzil bilan moslashtiring. Konfiguratsiyani o'zgartirish uchun inson-tizim interfeysidan foydalaning. Funksiya kodi spetsifikatsiyasini o'zgartirish tartibi haqida ko'rsatmalar uchun ishlatilayotgan inson-tizim interfeysining qo'llanmasiga murojaat qiling. Agar raqamli kirish moduli va boshqaruvchi o'rtasida I/O kengaytiruvchi magistral ulanmagan bo'lsa, boshqaruvchi 'SLAVE MODUL QO'LLANMAYAPTI' xatosini chiqaradi. Modul o'rnatish blokining orqa panelidagi magistral ulanishini tekshiring.

Tez-tez so'raladigan savollar

Savol: SPDSI13 48 V kiritishni qo'llab-quvvatlaydimi?
Javob: Yoʻq. SPDSI13 bu modul 24 V DC uchun mo'ljallangan. 48 V kiritish uchun, iltimos, SPDSI14 modelini tanlang.

Savol: Bir kanalning SPDSI13 agar u nosozlikka uchragan bo'lsa, uni ta'mirlash mumkinmi?
Javob: Sanoat modullari yuqori darajada integratsiyalangan elektronika bilan ishlaydi, shuning uchun bitta kanalga fizik zarar yetkazilganda tizim xavfsizligini ta'minlash maqsadida butun modulni almashtirish tavsiya etiladi.

Savol: SPDSI13 modul issiq almashinuvga mosmi?
J: Ha. Modulni tizim quvvatini o‘chirmasdan almashtirish mumkin, lekin operatsiya davomida antistatik bilak uzukdan foydalanish kerak.

S: Men " SPDSI13 modul normal tarzda aloqa qilayotganligini tekshirish mumkin?
J: Old paneldagi RUN ko‘rsatkichi chirog‘ini kuzating. Doimiy yashil chiroq modulning normal ishlash rejimiga kirganligini bildiradi.

Savol: SPDSI13 eski IMDSI13 ni almashtirish mumkinmi?
J: Ha. SPDSI13 iMDSI13 ning yangilangan versiyasidir va eski Harmony yoki INFI 90 stendlari bilan to‘liq mos keladi.
