Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	SPDSI13
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Modèle :	SPDSI13
Type	Module d'entrée numérique
Dimensions:	3,5 x 31,5 x 17,6 cm
Poids :	0,2 KG
Tension de fonctionnement :	24 V de courant continu
Courant de fonctionnement :	95 mA typique à 5 VCC, 115 mA maximum
Tension de mise sous tension (min) :	19,5 V CC
Tension de coupure (max) :	13 V CC
Courant d'entrée maximal :	4 mA à la tension minimale de mise sous tension
Courant de fuite hors tension :	50 nA (lorsque Vin ≤ 0,5 VCC)
Catégorie de surtension :	I pour l’alimentation, I pour les circuits > 150 V, II pour les circuits < 150 V (ANSI/ISA82.01-1994 et IEC 61010-1)
Décharge électrostatique :	Contact ±6 kV, air ±8 kV (IEC 61000-4-2, EN61000-4-2)
Champ magnétique à fréquence industrielle :	Continu : 30 A/m (valeur efficace), courte durée : 300 A/m (valeur efficace) (IEC 61000-4-8, EN61000-4-8)
Champ magnétique impulsionnel :	Valeur crête : 300 A/m (IEC 61000-4-9, EN61000-4-9)
Champ magnétique oscillatoire amorti :	Valeur crête de 30 A/m, 0,1–1 MHz (CEI 61000-4-10, EN 61000-4-10)
Champ électromagnétique RF rayonné :	Valeur efficace non modulée de 10 V/m, modulation d’amplitude à 80 % (1 kHz), 80 MHz–1 GHz (CEI 61000-4-3)
Température ambiante :	plage de température interne de l’armoire : 0 °C à 70 °C (32 °F à 158 °F)
Humidité relative :	humidité relative de 5 % à 95 % jusqu’à 55 °C (131 °F), sans condensation
Humidité relative à 70 °C :	5 % à 45 %, sans condensation
Degré de pollution :	1
Pression atmosphérique :	Niveau de la mer à 3 km (1,86 mile)
Qualité de l’air :	Non corrosif (selon ISA S71.04, classe LA, LB, LC-niveau 1)

Description

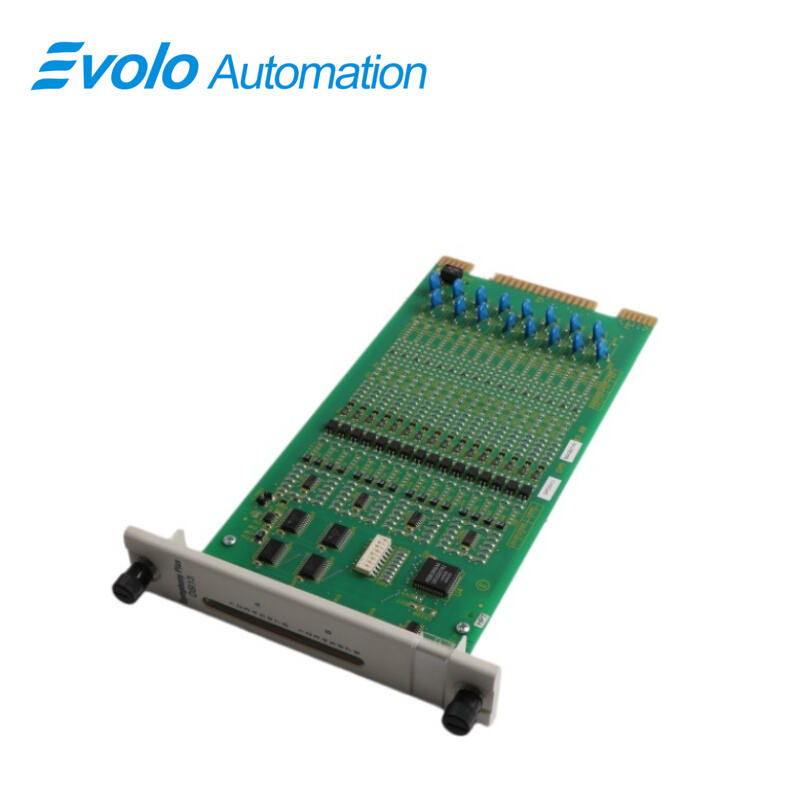

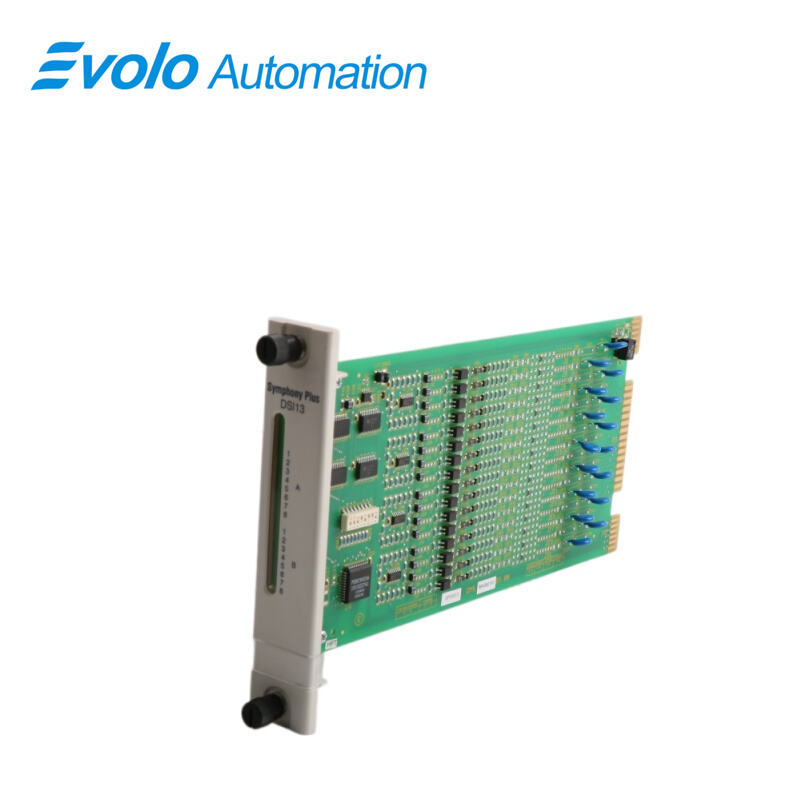

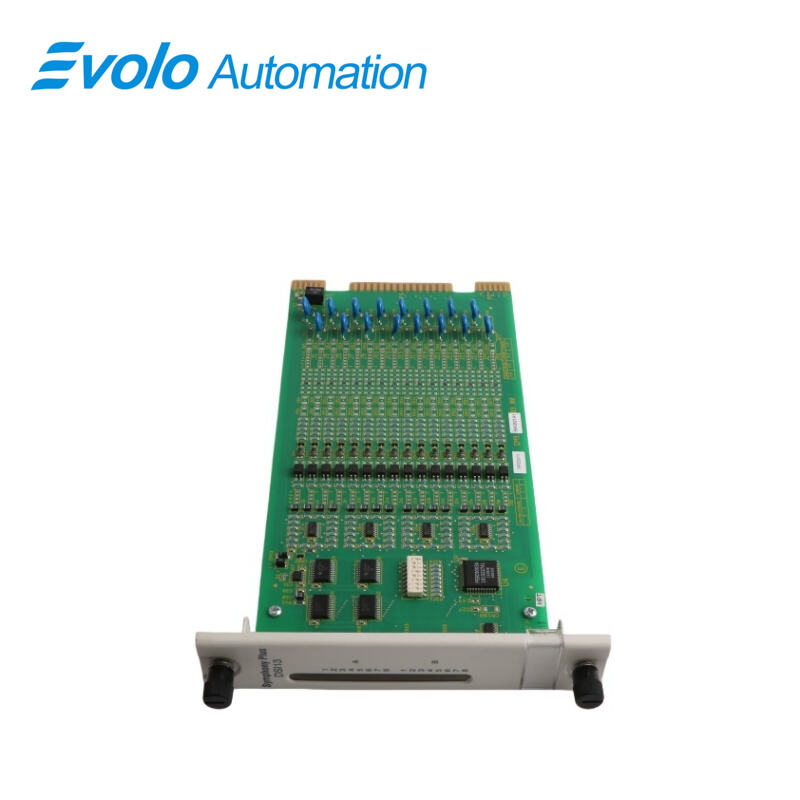

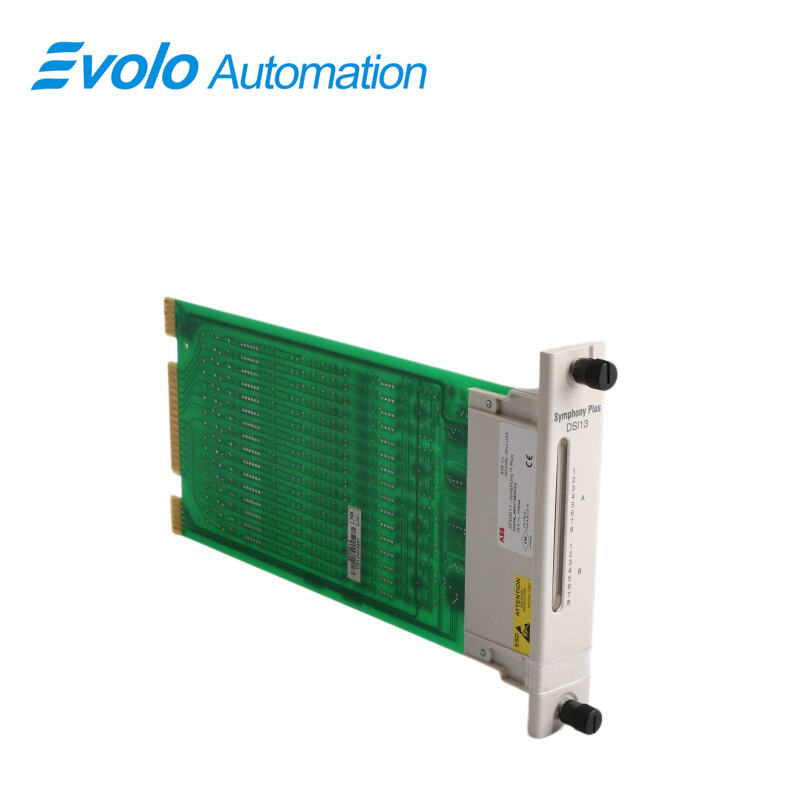

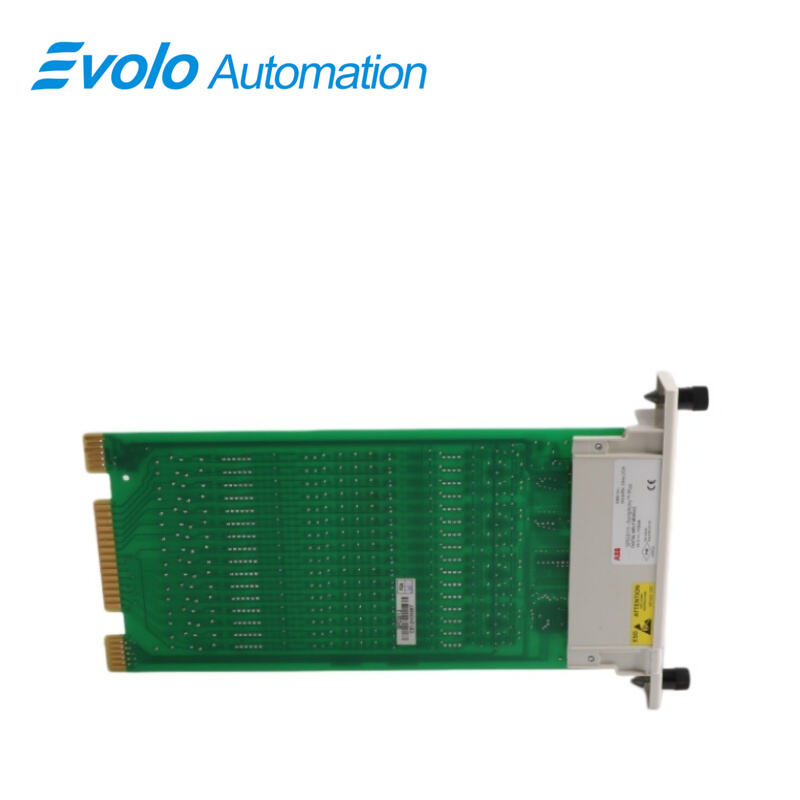

La SPDSI13 Les modules d’entrées numériques sont des interfaces permettant d’intégrer 16 signaux distincts du processus provenant du terrain dans le système de gestion et de contrôle Enterprise Symphony. Ces entrées numériques sont utilisées par le contrôleur pour surveiller et commander un processus. Le module d’entrée numérique est constitué d’une seule carte de circuit imprimé occupant un emplacement dans une unité de montage de modules. Il surveille deux groupes distincts de huit entrées numériques. Douze entrées sont isolées les unes des autres ; les deux paires restantes partagent des lignes d’entrée positives communes.

Applications

Centrales thermiques : Surveillance des interrupteurs de verrouillage des unités auxiliaires, des interrupteurs de fin de course des vannes et de l’état des disjoncteurs.

Usines chimiques : Acquisition des signaux des détecteurs de niveau du réacteur et de l’état du bouton d’arrêt d’urgence.

Usines de traitement de l’eau : Surveillance des retours de démarrage/arrêt des pompes et des signaux d’alarme de pression différentielle des filtres.

Papeteries : Entrée des signaux des détecteurs de désalignement des convoyeurs et des capteurs de position des rouleaux de papier.

Acacières : Acquisition des données destinées à la régulation du niveau de matière dans le haut-fourneau et aux interrupteurs de régulation du débit du système de refroidissement.

Installation physique

1. Vérifiez l’affectation de l’emplacement du module. Débranchez l’alimentation avant d’installer les shunts dip sur le bus arrière de l’unité de montage du module. En cas de non-respect de cette consigne, un contact avec des zones sous tension du tableau pourrait provoquer un choc électrique grave ou mortel.

2. Vérifiez qu’un shunt dip est bien inséré dans la prise du bus d’extension E/S située sur le bus arrière de l’unité de montage du module, entre le module E/S et le contrôleur.

3. Pour les unités de terminaison, connectez l’extrémité capotée du câble de terminaison provenant de l’unité de terminaison au dos du châssis d’assemblage des modules.

4. Insérez le connecteur dans la fente du dos du châssis, dans la même fente que celle attribuée au module DSI.

5. Alignez le module DSI avec les rails de guidage du châssis d’assemblage des modules.

6. Faites glisser le module jusqu’à ce que son panneau avant soit à fleur avec le haut et le bas du cadre du châssis d’assemblage des modules, et que le module soit correctement enclenché sur le câble relié à l’unité de terminaison.

7. Poussez puis tournez d’un demi-tour les deux vis de fixation intégrées situées sur la face avant du module afin de les verrouiller.

Résolution de problèmes

1. Indications d’erreur et actions correctives

Obtenez l’état du module DSI en vérifiant, via le contrôleur, la qualité du signal GCOD sur ses blocs d’entrée. Utilisez n’importe quelle interface homme-machine pour cela.

2. Erreurs du contrôleur

L'adresse définie sur l'interrupteur d'adresse S1 et dans la configuration du contrôleur doit être identique. Le contrôleur génère une erreur « MODULE ESCLAVE MANQUANT » si ces adresses ne correspondent pas. Vérifiez que l'adresse définie sur l'interrupteur S1 est identique à celle indiquée dans le code fonction 84, spécification S1. Si ce n'est pas le cas, procédez comme suit :

1. Retirez le module et modifiez le réglage de S1 afin qu'il corresponde à la configuration du module. Reportez-vous à la sous-section 3.4 – Configuration et installation physique de ce manuel d'utilisation pour obtenir des détails sur la procédure de définition d'une adresse et d'installation d'un module d'entrée numérique.

2. Modifier l'adresse dans le code de fonction de configuration du module 84 (spécification S1) afin qu'elle corresponde à l'adresse définie sur S1. Utiliser une interface homme-machine pour modifier la configuration. Pour connaître la procédure de modification d'une spécification de code de fonction, consulter la notice d'utilisation de l'interface homme-machine utilisée. Le contrôleur génère une erreur « MODULE ESCLAVE MANQUANT » si le bus de l'expandeuse d'entrées/sorties n'est pas connecté entre le module d'entrée numérique et le contrôleur. Vérifier la connexion du bus sur le panneau arrière de l'unité de montage du module.

Questions fréquentes

Q : Est-ce que le SPDSI13 prend-il en charge une entrée de 48 V ?
R : Non. Le SPDSI13 il est conçu pour une tension continue de 24 V. Pour une entrée de 48 V, veuillez sélectionner le modèle SPDSI14.

Q : Un seul canal du SPDSI13 peut-il être réparé en cas de défaillance ?
R : En raison de la forte intégration des circuits des modules industriels, tout dommage physique affectant un seul canal justifie généralement le remplacement complet du module afin d'assurer la sécurité du système.

Q : Est-ce que le SPDSI13 le module est-il interchangeables à chaud ?
A : Oui. Le module peut être remplacé sans couper l’alimentation du système, mais un bracelet antistatique doit être porté pendant l’opération.

Q : Comment puis-je confirmer que le SPDSI13 module communique normalement ?
R : Observez la LED RUN située sur le panneau avant. Une lumière verte fixe indique que le module a bien démarré en mode de fonctionnement normal.

Q: Le SPDSI13 remplacer l’ancien IMDSI13 ?
A : Oui. Le SPDSI13 est une version améliorée de l’IMDSI13 et est entièrement compatible avec les anciens systèmes de baies Harmony ou INFI 90.
