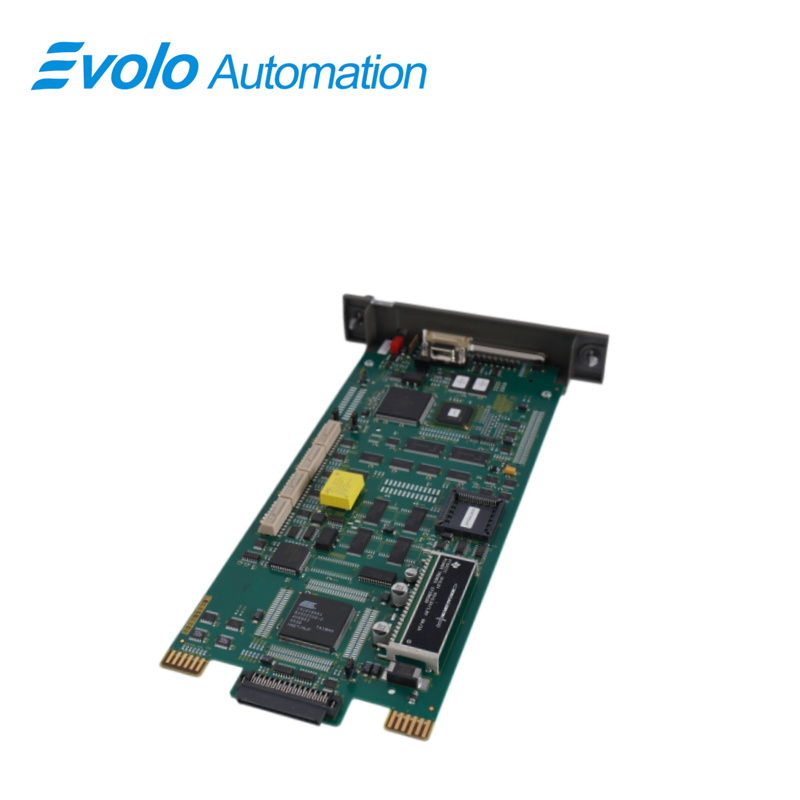

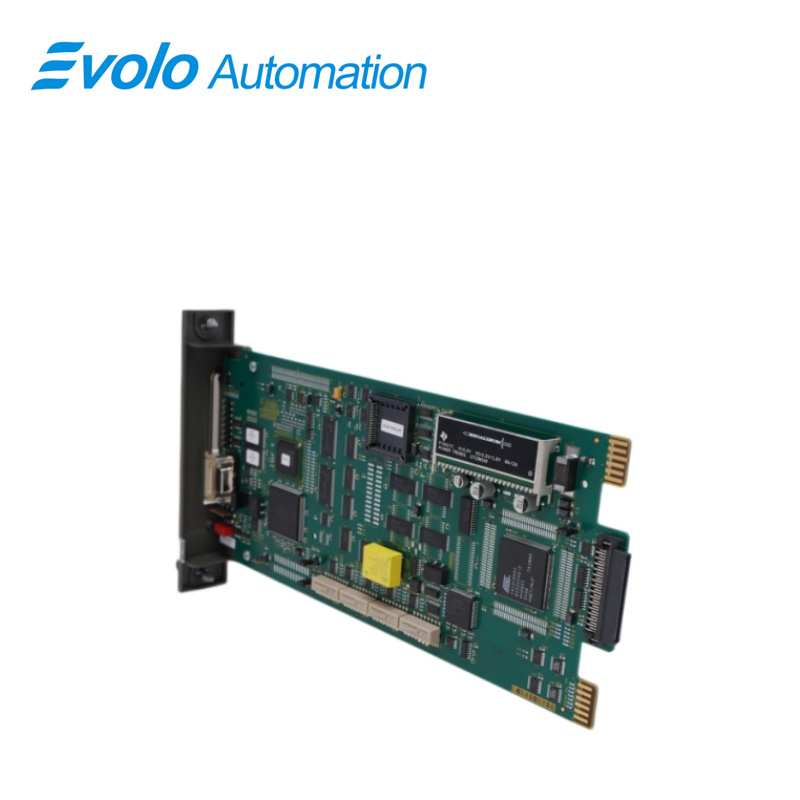

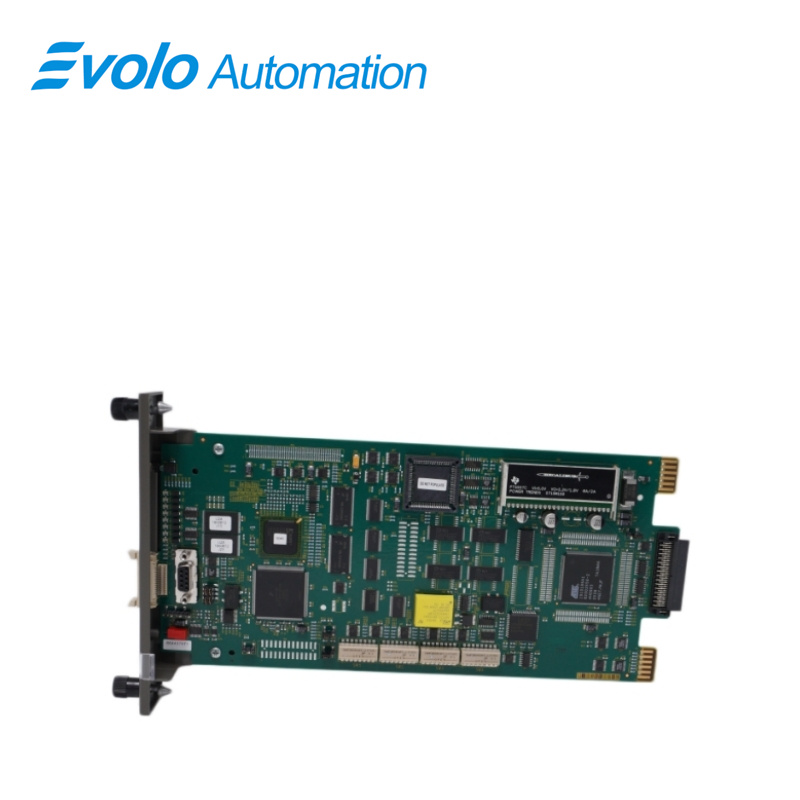

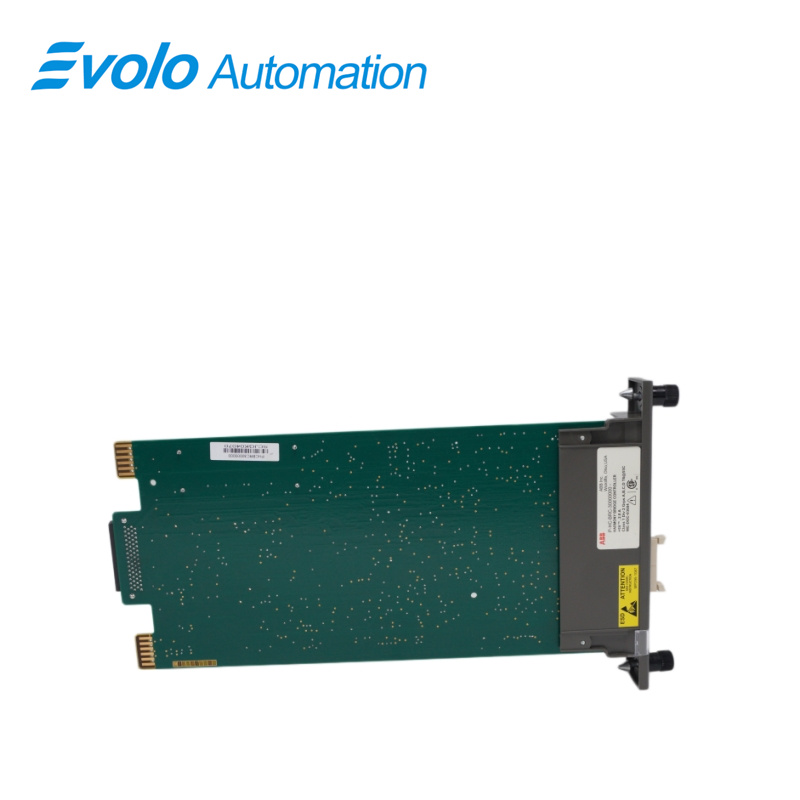

BRC300 P-HC-BRC-30000000 Bailey Harmony Bridge boshqaruv qurilmasi

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	BRC300 P-HC-BRC-30000000
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Tavsif

BRC300 P-HC-BRC-30000000 yuqori ishlash tezligi va yuqori sig'imi bilan ajralib turadigan jarayon boshqaruv qurilmasidir. Bu — Symphony Enterprise Management and Control System (Simfoniya korporativ boshqaruv va nazorat tizimida) Harmony blok I/O, Harmony stendli I/O va S800 I/O bilan ulanish uchun mo'ljallangan stendli boshqaruv qurilmasidir. Qurilma INFI 90 OPEN tizimi bilan funksional jihatdan, aloqa vositalari va qadoqlash bo'yicha to'liq mos keladi. Qurilma — ko'p konturli analog, ketma-ketlik va partiyaviy boshqaruvni amalga oshirishdan tashqari, maxsus boshqaruv va axborot qayta ishlash vazifalarini ham bajarishi mumkin bo'lgan mustaqil qurilma hisoblanadi. U ma'lumotlar bilan yoki dasturlar bilan yoki ikkalasi bilan ham og'ir yuklangan murakkab jarayon boshqaruv dasturlarini bajarish qobiliyatiga ega. Qurilma C dasturlash tilini hamda funksional kodlarni (FC) qo'llab-quvvatlaydi.

Qo'llanilishi

Katta kimyo zavodlari: Etilen yorilishi va distillyatsiya ustunlarini boshqarish kabi juda murakkab boshqaruv konturlarini boshqarishda ishlatiladi.

Koalaga asoslangan elektr stansiyalari: Yuqori kritik va ultra-yuqori kritik birliklarning asosiy boshqaruv tizimi (DCS) uchun javobgardir, minglab kirish/chiqish nuqtalarini boshqaradi.

Neft qayta ishlash zavodlari: Gidrokrokin va reforming kabi asosiy qayta ishlash birliklarida yuqori zichlikdagi mantiqiy va simulyatsiya hisoblashlarini amalga oshiradi.

Katta temir va metallurgiya zavodlari: Boshqaruvli puxta pechlar, konvertorlar hamda issiq va sovuq valtslash ishlab chiqarish liniyalari uchun avtomatlashtirilgan bloklov va jarayonni nazorat qilishda ishlatiladi.

Qog'oz va qog'oz massasi zavodlari: Katta qog'oz mashinalari, gidrolizatorlar va shkalali qayta tiklash tizimlarida markaziy boshqaruv birligi sifatida xizmat qiladi.

Atom elektr stansiyalari yordamchi tizimlari: Xavfsizlik darajasiz oddiy orollar va yordamchi suv tozalash tizimlarini nazorat qilishda ishlatiladi.

Xususiyatlari

• Bir vaqtda Hnet magistrali va I/O kengaytiruvchi magistrali aloqasi Harmony blok I/O va Harmony stend I/O boshqaruvchilarini qo'llab-quvvatlaydi.

• PBA orqali ikkilangan Hnet magistrali.

• Harmony blok I/O konfiguratsiyalarining avtomatik yuklanishi.

• NVRAM uchun rezerv batareya quvvati.

• Holat chiqishi ogohlantirishini nazorat qilish.

• Onbordda sakkiz megabaytlik SDRAM.

• Mavjud INFI 90 OPEN tizimlari bilan mos keladi.

• Yuklab olinadigan firmware.

Operatsiya

Boshqaruvchi qurilmasi 160 megagerts chastotada ishlaydigan ikkinchi avlod 32-bit mikroprotsessor quvvatini o'z ichiga oladi. Bu 32-bit kenglikdagi xotira dizayni va optimallashtirilgan interfeys bilan birga ishlaydi. Mikroprotsessor tashqi asosiy kompyuterlar yoki minikompyuterlarga bo'lgan ehtiyojni qondirish uchun yuqori darajadagi ishlash quvvatini ta'minlaydi. Boshqaruv I/O imkoniyati Hnet orqali blok I/O yoki I/O kengaytiruvchi magistrali orqali Harmony stendlaridagi I/O boshqaruvchilardan olinadi. Boshqaruvchi ichidagi ma'lumotlar Cnet aloqa tarmog'iga, shuningdek, mavjud INFI-NET® va Plant Loop aloqa tizimlariga uzatilishi mumkin. Ba'zi jarayonlarda tizimdagi boshqaruv nosozligi xavfli vaziyatlarga sabab bo'lishi yoki iqtisodiy zararga olib kelishi mumkin. Bu muammolarning sodir bo'lish ehtimolini kamaytirish uchun rezervli boshqaruvchilar ishlatiladi.

O'rnatish

Boshqaruvchi qurilmasini o'rnatishdan oldin:

1. Barcha boshqaruvchi qurilmaning dipperiyaklar va jumper sozlamalarini tekshiring (oddiy va maxsus ishlashda).

2. Agar talab qilinsa, PBA ni MMU orqa panelidagi mos yorliqqa ulang.

Boshqaruvchi qurilmani o'rnatish uchun:

1. Boshqaruvchi qurilmani MMU da belgilangan yorliqdagi yuqori va pastki reyklarga yo'naltirib, uning o'rnatish yorliqiga siljitib kiriting.

2. Faqat old paneldagi qulflanish vintlari ustiga bosib, boshqaruvchi qurilmaning orqa qismi PBA ning P5 ulagichiga mahkam o'tirganligiga ishonch hosil qiling.

3. Qulflanish vintlari ikkitasini ham qulflash uchun har birini yarim aylantiring. Qulflanish vintlaridagi teshikning ochiq uchi har birida old panelning markaziga qarab joylashganda boshqaruvchi qurilma qulflangan bo'ladi.

4. Qo'shimcha (rezerv) boshqaruvchi qurilmalar uchun ushbu jarayonni takrorlang.

5. Qo'shimcha (rezerv) boshqaruvchi qurilma o'rnatilgandan keyin, qo'shni rezerv boshqaruvchi qurilmalarning old panellari orasida rezervlik kabelini ulang. Kabel kalitlangan va faqat bitta yo'nalishda ulanadi.

Xatosizlashtirish

Xatolik kodlari aniq boshqaruvchi nosozliklar haqida ma'lumot beradi va mos tuzatish choralari ko'rsatadi. Muammolarni hal qilish sxemalari boshqaruvchini o'rnatish va ishga tushirish jarayonida yuzaga kelishi mumkin bo'lgan apparatli muammolarga tezda nazar tashlash imkonini beradi. Diagnostik testlar boshqaruvchi komponentlari yoki elektr zanjirlarida muammo bor-yo'qligini aniqlashda yordam beradi. Ular tizim ishlamayotganda yoki jarayonni boshqarishning boshqa vositalari mavjud bo'lganda boshqaruvchini sinashda foydali hisoblanadi. Masalan, asosiy boshqaruvchini sinash paytida qo'shimcha boshqaruvchidan (agar qo'shimcha boshqaruvchilar o'rnatilgan bo'lsa) foydalanib, jarayonni boshqarish mumkin. Boshqaruvchi holati xulosa qisqacha 16 baytli boshqaruvchi holati yozuvidir, u xatolik sharoitlari, boshqaruvchi turi va firmware versiyasi darajasiga oid xulosa flaglarini beradi.

Tez-tez so'raladigan savollar

Savol: BRC300 P-HC-BRC-30000000 nima?
Javob: Bu Bailey Harmony Bridge boshqaruvchisi.

Savol: BRC300 P-HC-BRC-30000000 BRC100 ni almashtira oladimi?
J: Ha. U to'liq orqaga mos keladi, lekin boshqaruvchi turini BRC300 ga o'zgartirish, qayta kompilyatsiya qilish va yuklab olish uchun Composer dasturidan foydalanishingiz kerak.

S: Uning detali raqami BRC300 P-HC-BRC-30000000 batareyani o'z ichiga oladimi?
J: Odatda, uni ishlab chiqaruvchi kompaniya batareyasiz taqdim etadi, lekin agar u uzoq muddatli ehtiyot qismi sifatida saqlansa, batareya sifati pasayishi mumkin va o'rnatishdan oldin kuchlanishni sinab ko'rish kerak.

S: BRC300 P-HC-BRC-30000000 va BRC400 o'rtasidagi farq nimada?
J: BRC400/410 Ethernet integratsiyasini yanada takomillashtirilgan va foydalanuvchi xotirasini kengaytirilgan versiyasini taklif etadi, BRC300 esa hozirda eng arzon umumiy maqsadli asosiy boshqaruvchi hisoblanadi.

S: BRC300 P-HC-BRC-30000000 uchun narx va mavjudlikni qanday tekshirish mumkin?
J: Savdo bo'yicha Jon Yangga +86-18150117685 raqamiga qo'ng'iroq qiling yoki taklif so'rang.
