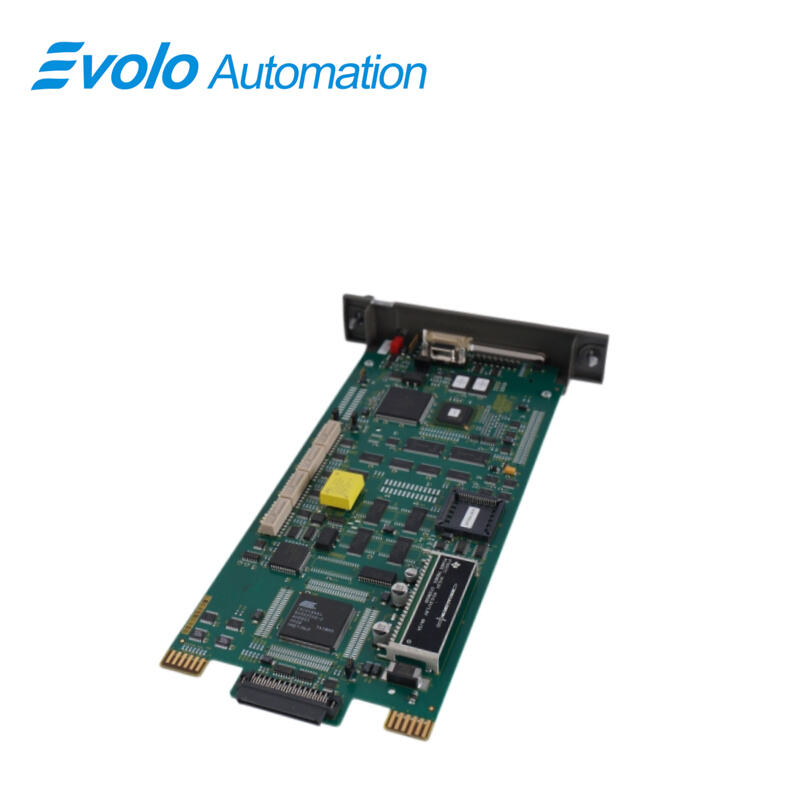

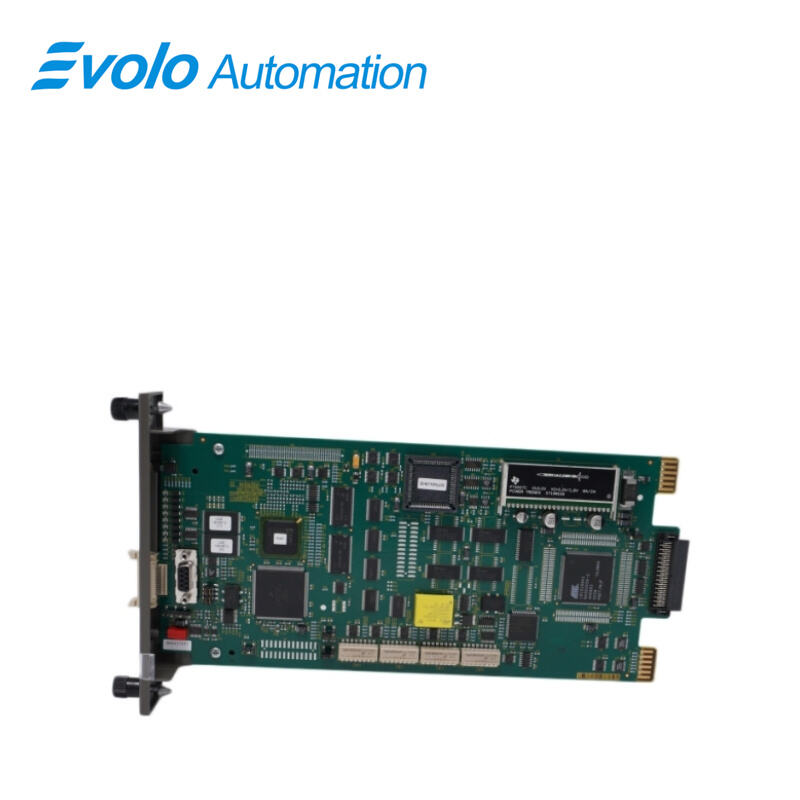

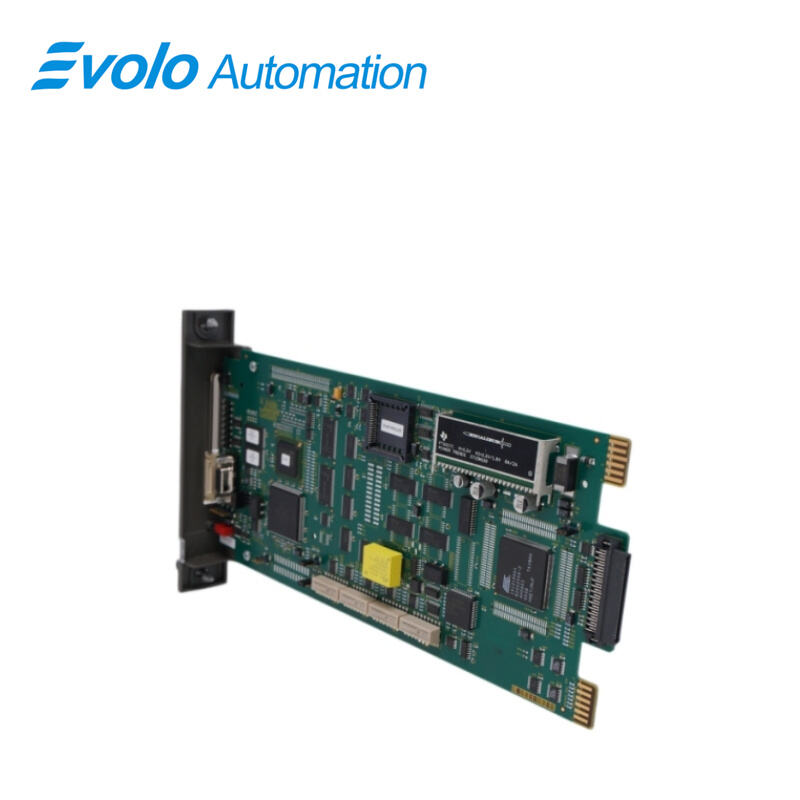

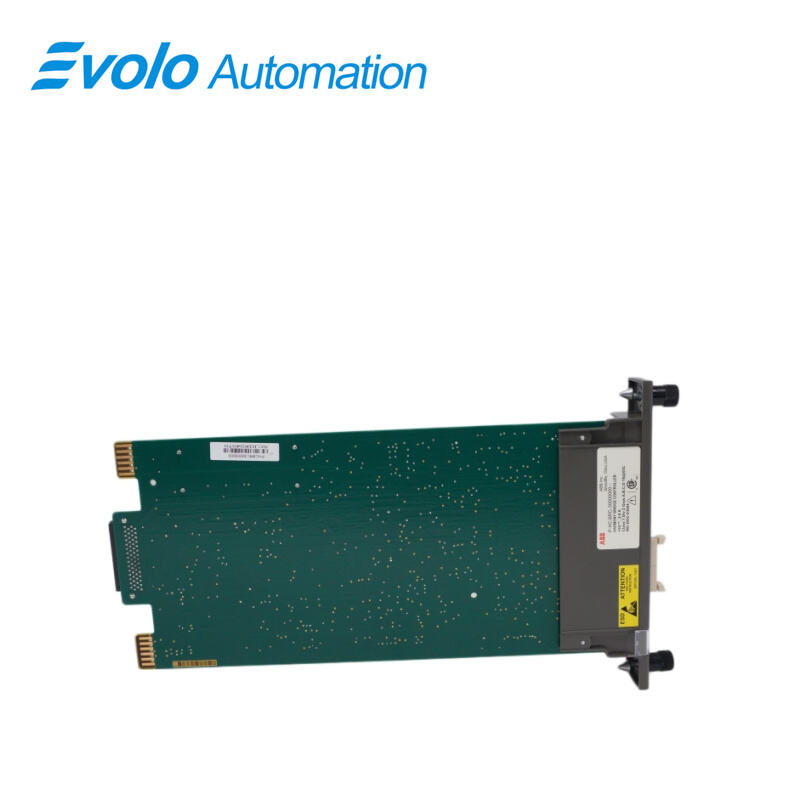

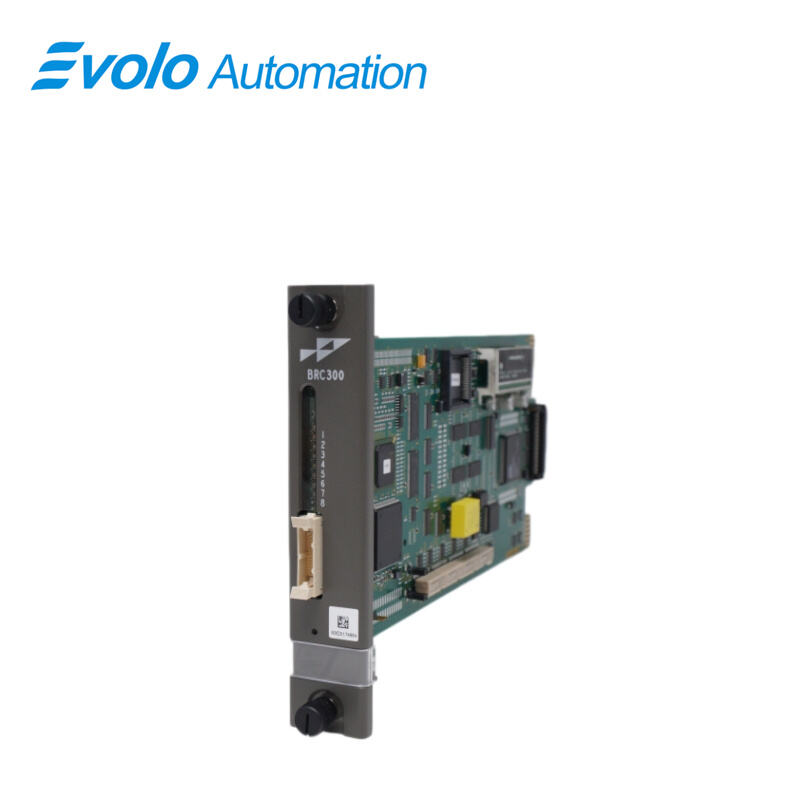

BRC300 P-HC-BRC-30000000 Bailey Harmony Bridge Controller, výrobca BRC300 P-HC-BRC-30000000 Bailey Harmony Bridge Controller v Číne, dodávatelia, továreň

Prehľad

Miesto pôvodu:	Švédsko
Názov značky:	ABB
Číslo modelu:	BRC300 P-HC-BRC-30000000
Podrobnosti o balení:	Originálny nový, uzatvorený v továrni
Čas dodania:	5-7 dní
Platobné podmienky:	T/T
Zásobovateľnosť:	Na sklade

Špecifikácie

Model:	BRC300 P-HC-BRC-30000000
Mikroprocesor:	32-bitový procesor s taktnou frekvenciou 160 MHz
Pamäť:	Všetky pamäte majú 32-bitovú dátovú cestu
Požiadavky na napájanie:	Ovládač: 5 V DC pri 2 A; typický výkon 10 W, PBA: 5 V DC pri 100 mA; typický výkon 0,5 W
Podpora staníc:	64 sériových staníc s rýchlosťou prenosu 40 kbaud (IISAC01) alebo osem sériových staníc s rýchlosťou prenosu 5 kbaud
Redundantná komunikácia:	Áno, zbytočný komunikačný spoj riadiaceho zariadenia
Rýchlosť prenosu dát:	4 MHz na bajt za sekundu (normálny prevádzkový režim)
Programovateľnosť:	FC, C, Batch 90 (budúcnosť)
Komunikačné porty:	2 rozhrania RS-232-C alebo 1 rozhranie RS-232-C a 1 rozhranie RS-485, 1 kanál IISAC01
Prevádzková teplota:	0 °C až 70 °C (32 °F až 158 °F)
Relatívna vlhkosť:	0 % až 95 % pri teplote do 55 °C (131 °F), bez kondenzácie; 0 % až 45 % pri teplote 70 °C (158 °F), bez kondenzácie
Atmosférický tlak:	Hladina mora až do 3 km (1,86 míle)
Certifikáty:	Certifikované podľa štandardov CSA pre bežné prostredie, FM Class I Div II skupiny A–D, zhodné s označením CE v súlade so smernicami EÚ pre elektromagnetickú kompatibilitu (EMC) a nízke napätie (LV)
Typ:	Bailey Harmony Bridge Controller

Popis

Regulátor BRC300 P-HC-BRC-30000000 je vysokovýkonný regulátor procesov s vysokou kapacitou. Ide o regulačný riadiaci zariadenie určené na komunikáciu s blokovými I/O, stojanovými I/O systému Harmony a I/O systémom S800 v rámci systému Symphony Enterprise Management and Control System. Regulátor je plne kompatibilný so systémom INFI 90 OPEN z hľadiska funkcionality, komunikácie aj konštrukcie. Je to samostatné zariadenie, ktoré dokáže vykonávať špecifické úlohy riadenia a spracovania informácií, vrátane analógového riadenia viacerých slučiek, sekvenčného riadenia a dávkového riadenia. Má dostatočný výkon na vykonávanie náročných aplikácií procesného riadenia, ktoré vyžadujú intenzívne spracovanie dát, intenzívne programovanie alebo oboje. Regulátor podporuje viaceré jazyky riadenia, napríklad C a funkčné kódy (FC).

Použitie

Veľké chemické závody: Používa sa na riadenie extrémne zložitých regulačných slučiek, napríklad pri pyrolýze etylénu a riadení destilačných kolón.

Uhlie-energetické elektrárne: Zodpovedné za riadiaci systém (DCS) jednotiek nadkritického a ultranadkritického tlaku, ktorý spravuje tisíce vstupných a výstupných bodov.

Rafinérie ropy: Vykonávajú logické a simulačné výpočty s vysokou hustotou v kľúčových rafinačných jednotkách, ako sú hydrokrakovanie a reformovanie.

Veľké oceliarske a metalurgické závody: Používajú sa na automatizované blokovanie a monitorovanie procesov v peciach na výrobu železa, konvertoroch a v horúcich a studených valcovacích linkách.

Papierne a celulózové továrne: Slúžia ako centrálna riadiaca jednotka v veľkých papierových strojoch, digestoroch a systémoch na regeneráciu alkálií.

Pomocné systémy jadrových elektrární: Používajú sa na monitorovanie konvenčných ostrovov bez bezpečnostného stupňa a pomocných systémov úpravy vody.

Vlastnosti

• Súčasné komunikácie cez zbernicu Hnet a zbernicu rozširovača vstupov/výstupov podporujú riadiče vstupov/výstupov Harmony typu blok aj typu stojan.

• Redundantná zbernica Hnet prostredníctvom PBA.

• Automatické sťahovanie konfigurácií vstupov/výstupov Harmony typu blok.

• Záložné batériové napájanie pre NVRAM.

• Monitorovanie výstupného stavového alarmu.

• Osem megabajtov onboardovej pamäte SDRAM.

• Kompatibilné so stávajúcimi systémami INFI 90 OPEN.

• Stiahnuteľný firmvér.

Operácia

Regulátor obsahuje výkon mikroprocesora druhej generácie s 32-bitovou architektúrou, ktorý pracuje na frekvencii 160 MHz. Toto je spojené s 32-bitovým širokým návrhom pamäte a optimalizovaným rozhraním. Mikroprocesor poskytuje vynikajúci výkon, ktorý je schopný nahradiť potrebu vonkajších hlavných počítačov alebo minipočítačov. Riadiace vstupy/výstupy sú dostupné buď z blokových vstupov/výstupov prostredníctvom siete Hnet, alebo z riadiacich jednotiek vstupov/výstupov Harmony Rack prostredníctvom rozširujúcej zbernice vstupov/výstupov. Údaje v regulátore sa môžu exportovať do komunikačnej siete Cnet a do existujúcich komunikačných systémov INFI-NET® a Plant Loop. V niektorých procesoch môžu dôsledky poruchy regulácie v systéme viesť k nebezpečným situáciám alebo spôsobiť ekonomické straty. Aby sa znížila pravdepodobnosť výskytu týchto problémov, zabezpečujú redundantné regulátory vyššiu dostupnosť.

Inštalácia

Pred inštaláciou riadiaceho zariadenia:

1. Skontrolujte všetky nastavenia DIP-prepínačov a skratiek regulátora (pre normálny aj špeciálny režim prevádzky).

2. Skontrolujte, či je v prípade potreby PBA pripevnená do správneho slotu na zadnej doske MMU.

Postup pri inštalácii riadiaceho zariadenia:

1. Posuňte riadiace zariadenie do jeho montážneho slotu tak, že horné a dolné okraje riadiaceho zariadenia vediete pozdĺž horných a dolných lišt prideleného slotu v MMU.

2. Stlačte iba uzávieracie skrutky na prednej doske, kým sa zadný okraj riadiaceho zariadenia pevne nezasadia do konektora P5 na PBA.

3. Otočte obe uzatváracie skrutky o ½ otáčky v ktoromkoľvek smere, aby ste riadiace zariadenie zamkli na mieste. Riadiace zariadenie je zamknuté, keď je otvorený koniec slotu na každej uzatváracej skrutke orientovaný smerom k stredu prednej dosky.

4. Tento postup opakujte pre nadbytočné regulátory.

5. Po inštalácii nadbytočného regulátora pripojte kábel pre redundanciu medzi prednými panelmi susedných nadbytočných regulátorov. Kábel je vložiteľný len v jednej orientácii, pretože je kľúčovaný.

Riešenie problémov

Kódy chýb poskytujú konkrétne informácie o poruche riadiaceho zariadenia a príslušné nápravné opatrenia. Tokové diagramy riešenia problémov poskytujú rýchly prehľad hardvérových problémov, ktoré sa môžu vyskytnúť počas inštalácie a štartu riadiaceho zariadenia. Diagnostické testy pomáhajú určiť, či existuje problém s komponentmi alebo obvodmi riadiaceho zariadenia. Sú užitočné pri testovaní riadiaceho zariadenia, keď je systém mimo prevádzky, alebo keď existuje iný spôsob riadenia procesu. Napríklad pri testovaní primárneho riadiaceho zariadenia použite záložné riadiace zariadenie (ak je nainštalované záložné riadiace zariadenie) na riadenie procesu. Zhrnutie stavu riadiaceho zariadenia je 16-bajtový záznam o stave riadiaceho zariadenia, ktorý poskytuje zhrnuté príznaky chybových stavov, typ riadiaceho zariadenia a úroveň revízie firmvéru.

Často kladené otázky

Q: Čo je BRC300 P-HC-BRC-30000000?
A: Je to Bailey Harmony Bridge Controller.

Q: Môže BRC300 P-HC-BRC-30000000 nahradiť BRC100?
A: Áno. Je plne spätné kompatibilný, avšak na zmenu typu riadiaceho zariadenia na BRC300 a jeho opätovné prekompilovanie a stiahnutie je potrebné použiť softvér Composer.

Q: Obsahuje číslo dielu BRC300 P-HC-BRC-30000000 batériu?
A: Zvyčajne ju výrobca dodáva, avšak ak sa uchováva ako náhradná súčiastka na dlhodobé použitie, batéria sa môže zdegradať a pred inštaláciou je potrebné otestovať jej napätie.

Q: Aký je rozdiel medzi BRC300 P-HC-BRC-30000000 a BRC400?
A: BRC400/410 ponúka pokročilejšiu integráciu cez Ethernet a väčšiu pamäť pre používateľa, zatiaľ čo BRC300 je v súčasnosti najvýhodnejší všeobecný riadiaci systém štandardnej kategórie.

Q: Ako skontrolovať cenu a dostupnosť pre BRC300 P-HC-BRC-30000000?
A: Kontaktujte prosím Johna Yanga na predaj na telefónnom čísle +86-18150117685 alebo požiadajte o cenovú ponuku.
