Výstupná terminálová doska jednoduchého relé IS230SRLYH2A a IS200SRLYH2AAA

Prehľad

Miesto pôvodu:	USA
Názov značky:	GE
Číslo modelu:	IS230SRLYH2A IS200SRLYH2AAA
Podrobnosti o balení:	Originálny nový, uzatvorený v továrni
Čas dodania:	5-7 dní
Platobné podmienky:	T/T
Zásobovateľnosť:	Na sklade

Špecifikácie

Popis

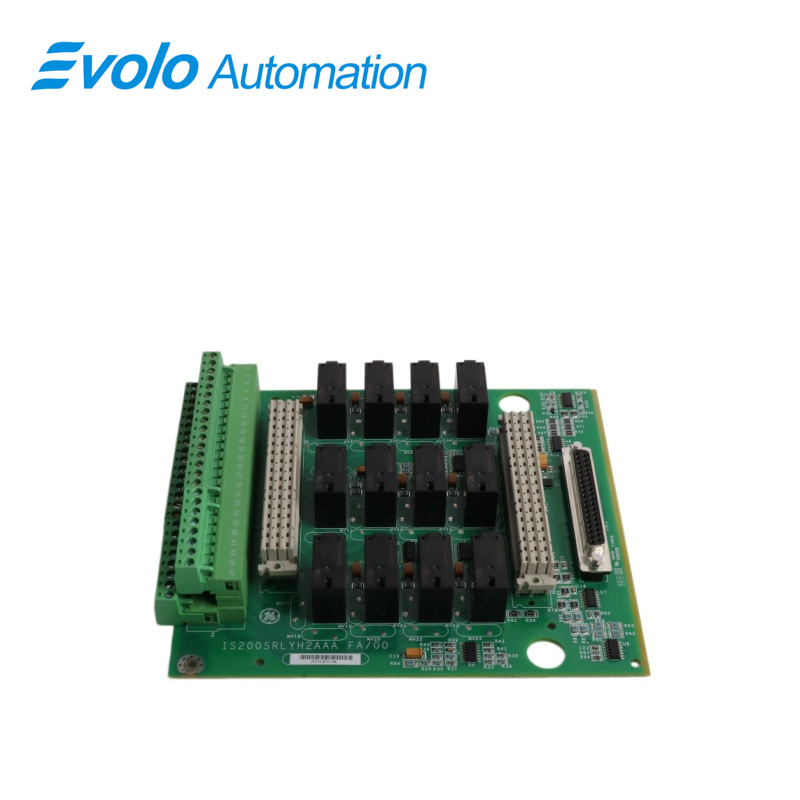

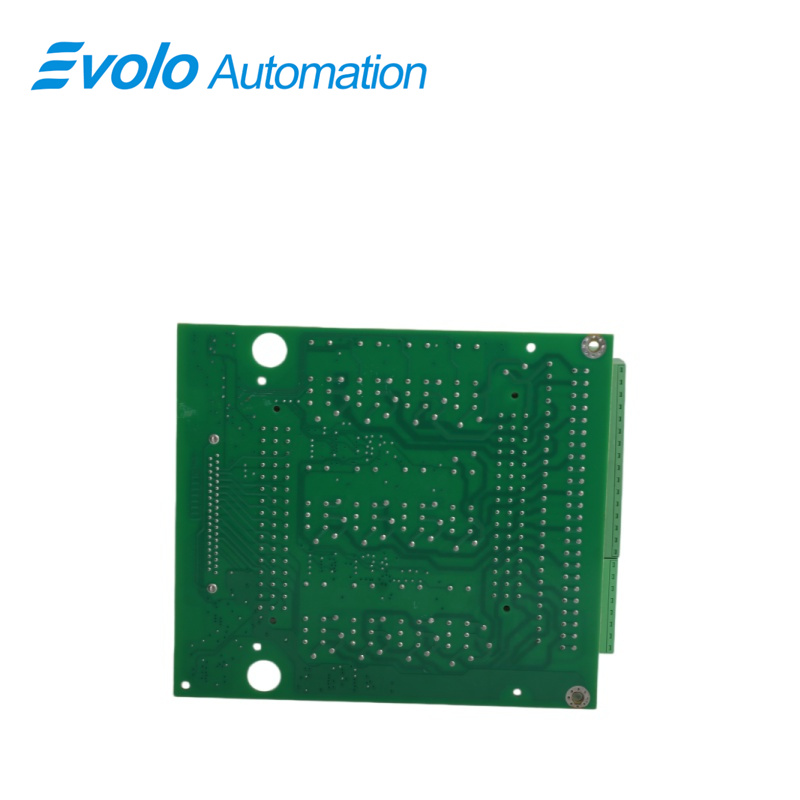

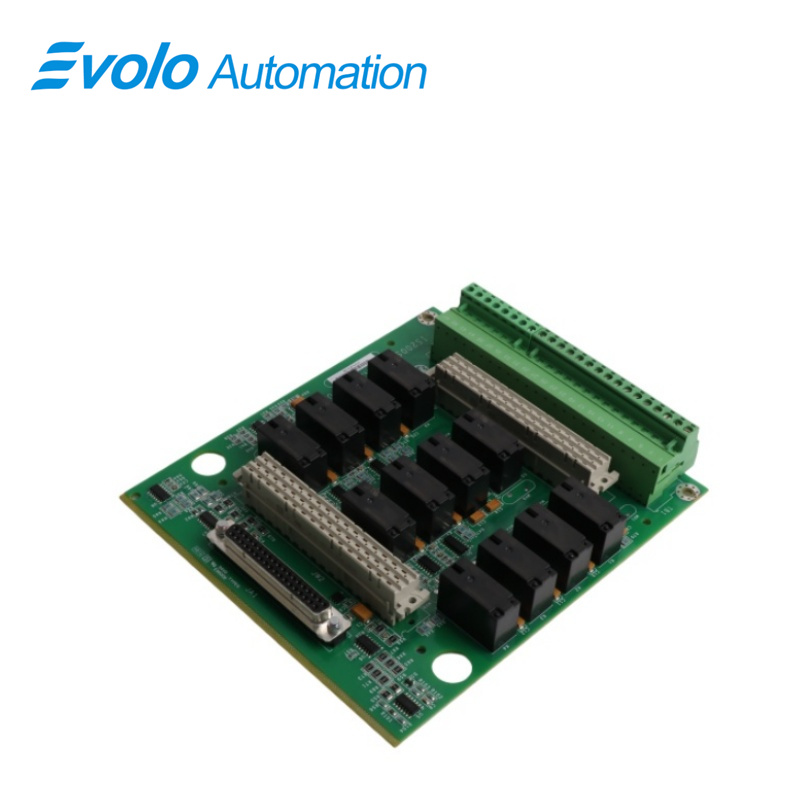

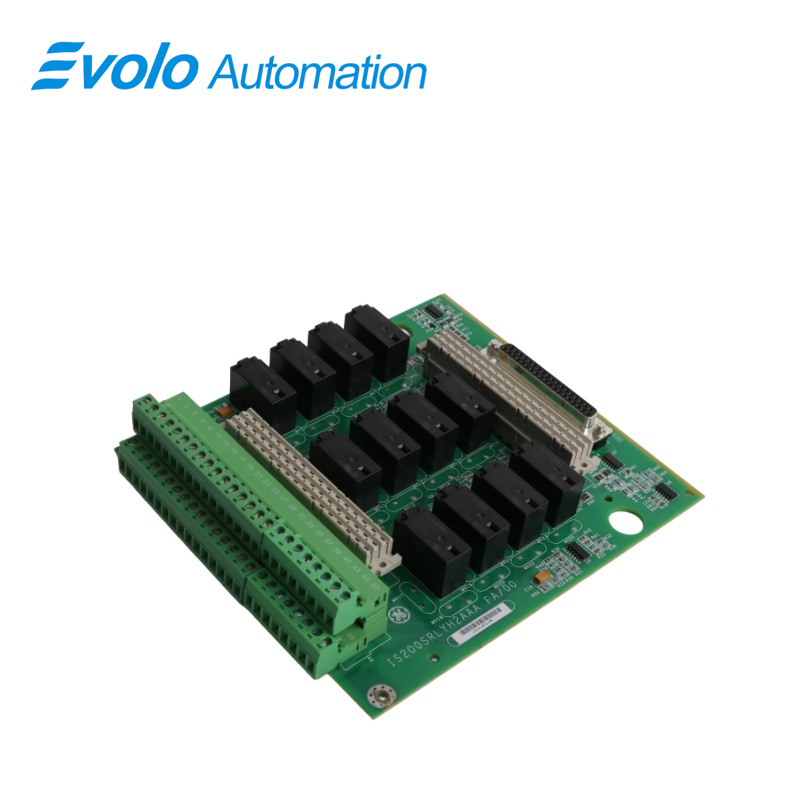

IS230SRLYH2A IS200SRLYH2AAA je jednoduchý terminálový modul s výstupmi relé vyvinutý spoločnosťou General Electric. Jednoduchý terminálový modul s výstupmi relé je jednoduchý typ S a prijíma I/O balík PDOA/YDOA a poskytuje 12 reléových výstupných obvodov typu C prostredníctvom 48 zákazníckych svoriek. Modul SRLY má rovnaké fyzikálne rozmery, rovnaké umiestnenie zákazníckych svoriek a používa rovnaké upevnenie I/O balíka ako ostatné terminálové moduly typu S. Žiadna súčiastka nebude vyššia než pripojený I/O balík PDOA/YDOA, čo umožňuje dvojnásobné prekrytie terminálových modulov. Každé relé SRLY využíva izolovaný kontaktový pár na spätnú väzbu polohy pre PDOA/YDOA.

Použitie

Elektrárne: Riadenie sacích ventilov olejových čerpadiel, ventilátorov a plynových/parných turbín.

Chemické závody: Ovládanie uzatváracích klapiek potrubia a aktivácia zariadení pre núdzové vypnutie s interlockom.

Ťažké priemyselné závody: Riadenie prepínania veľkých riadiacich rozvodníc (MCC).

Diagnostika

1 I/O modul dotazuje vlastné identifikačné zariadenie konektorov na terminálovej doske.

2 Identifikačné zariadenie je čip iba na čítanie, ktorý obsahuje sériové číslo, typ dosky, číslo revízie a umiestnenie zásuvky terminálovej dosky.

3 Chyba hardvérovej nekompatibility sa generuje, keď je čip prečítaný zariadením PDOA alebo YDOA a zistí sa nesúlad.

4 Každá voliteľná doska obsahuje identifikačné zariadenie, ktoré jednoznačne identifikuje danú dosku. Sledovaním izolovanej sady kontaktov na každom relé poskytuje modul SRLY diagnostickú spätnú väzbu zariadeniu PDOA alebo YDOA, ktorá indikuje polohu každého relé.

5 Keď sa WROB používa spoločne so SRLY, izolovaná spätná väzba napätia sa používa na detekciu stavu poistiek pre šesť párov poistiek na doske. Izolovaná spätná väzba napätia sa používa na monitorovanie každej poistky, keď sa WROF používa so SRLY. Diagnostická alarmová správa sa vygeneruje v prípade, že je prítomné napätie a poistka je pretrhnutá. Ak chcete použiť obvod spätnej väzby bez poistky, zakážte tento alarm v konfigurácii ToolboxST PDOA/YDOA.

6 Izolovaná spätná väzba napätia sa používa na monitorovanie každej poistky, keď sa WROG používa spoločne so SRLY. Diagnostická alarmová správa sa vygeneruje v prípade, že je prítomné napätie a poistka je pretrhnutá.

Konfigurácia

Terminálová doska SRLY nemá žiadne skratky. Možnostná doska WROBH1 obsahuje šesť skratiek na zapnutie a vypnutie relé. Dosky sa vyrábajú so všetkými šiestimi skratkami namontovanými. Ak sa relé používa ako suché kontakty a nie je potrebné rozvádzať napájanie, skratka sa z dosky odstráni. Doska WROFH1 nemá žiadne skratky. Bod terminálu použitý ako spoločný kontakt relé určuje, či pre každé relé bude alebo nebude zahrnutá sériová poistka.

Okrem toho môže byť príslušná poistka WROF pre každé relé odstránená, aby sa umožnilo priame využitie obvodu detekcie napätia poistky ako detektora napätia. Doska WROGH nie je vybavená žiadnymi skratkami. Ak sa relé má používať na poskytovanie suchých kontaktov, môže sa pre každé relé odstrániť príslušná poistka.

Kompatibilita

IS200SRLY 2 má európske kľukové svorkovnice, ktoré je možné zapojiť, a dva konektory, do ktorých je možné nainštalovať rôzne možnostné dosky. Do SRLY 2A je možné zapojiť tri možnostné dosky.

1 WROB prekonvertuje SRLY na jeho funkčný ekvivalent TRLY1B. Táto možnosť distribuuje zlúčený a snímaný výkon do prvých šiestich relé a vyhradený výkon do posledného relé.

2 WROF pripája jeden poistkový vodič k každému spoločnému kontaktu relé. Spätná väzba napätia pre poistku je zahrnutá.

3 WROG používa jeden poistkový vodič na distribúciu výkonu zo vstupného konektora do každého relé. Spätná väzba napätia pre poistku je zahrnutá.

Často kladené otázky

Q: Čo je IS230SRLYH2A IS200SRLYH2AAA?
A: Ide o jednoduchý terminálový panel typu S, ktorý prijíma I/O modul PDOA a ponúka 12 reléových výstupných obvodov typu C prostredníctvom 48 zákazníckych svorkovníc. SRLY je rozdelené do dvoch skupín.

Q: Aká je prevádzková teplota zariadenia IS230SRLYH2A IS200SRLYH2AAA?
A: Prevádzková teplota sa pohybuje v rozsahu od –30 do 65 °C.
