تراشه خروجی رله سیمپلکس IS230SRLYH2A و IS200SRLYH2AAA

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS230SRLYH2A IS200SRLYH2AAA
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

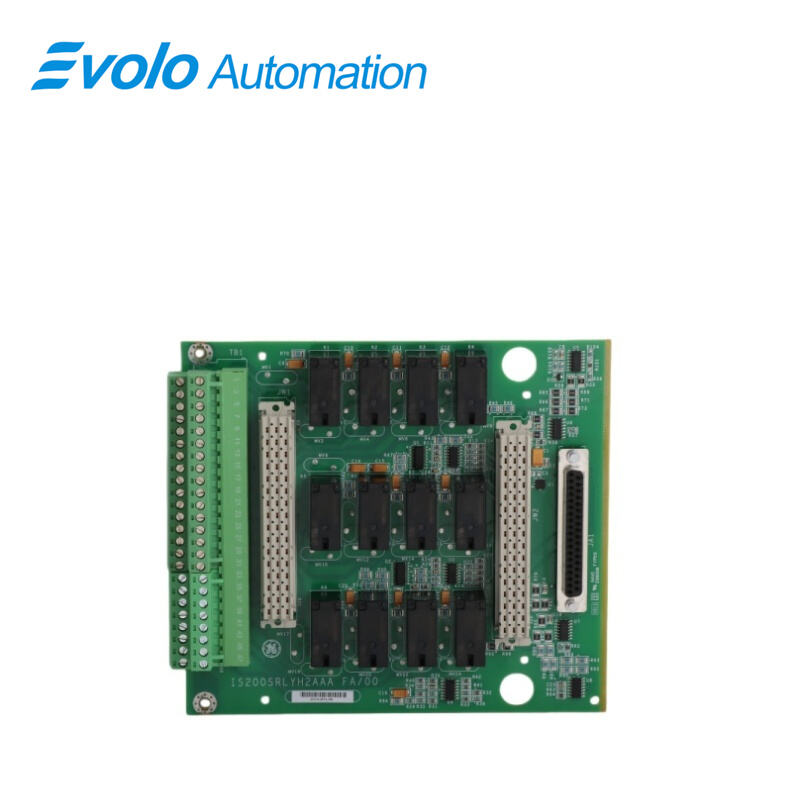

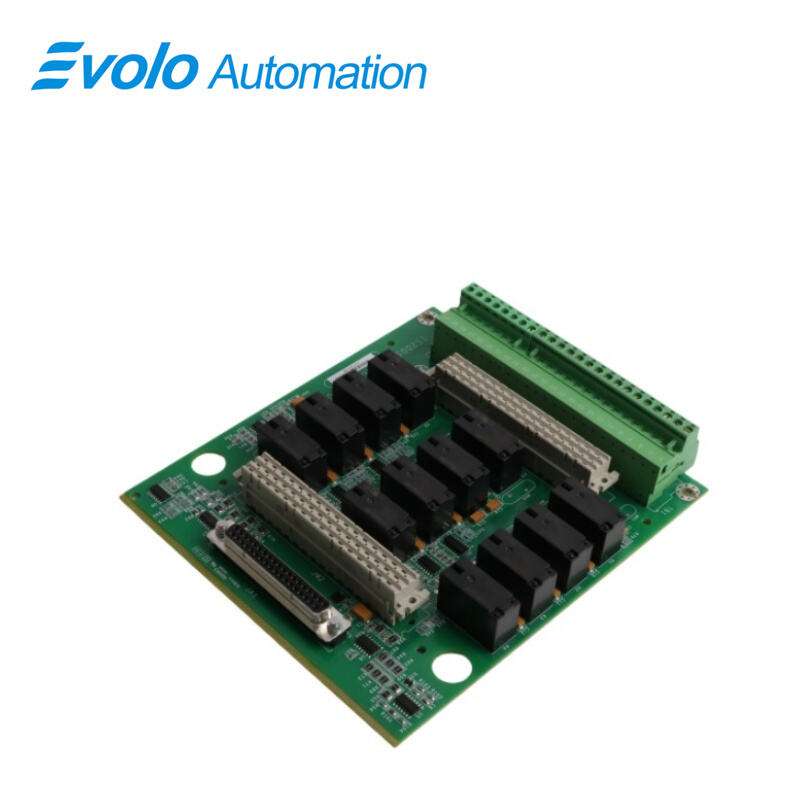

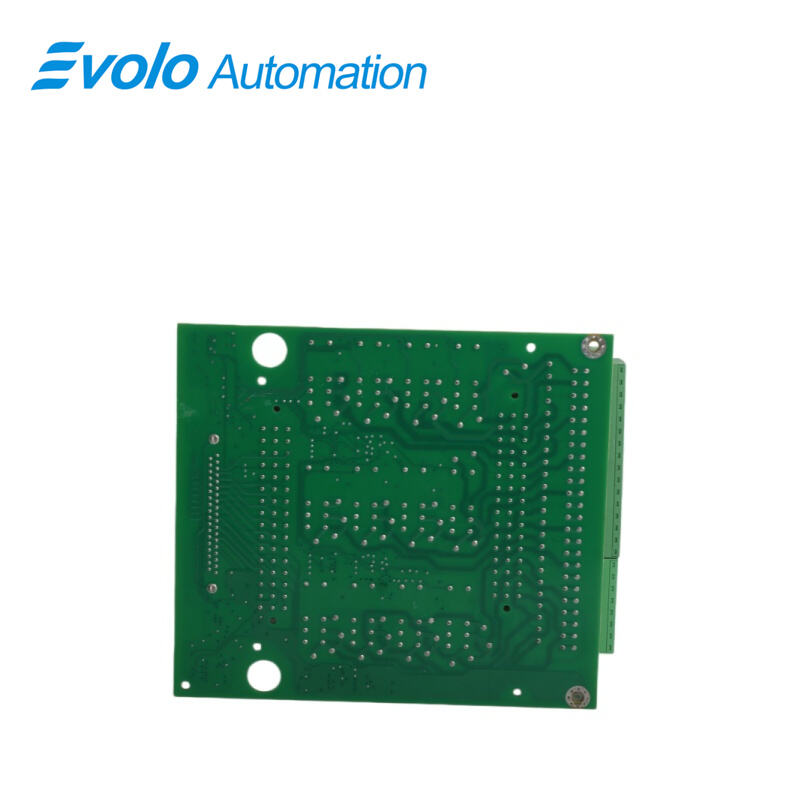

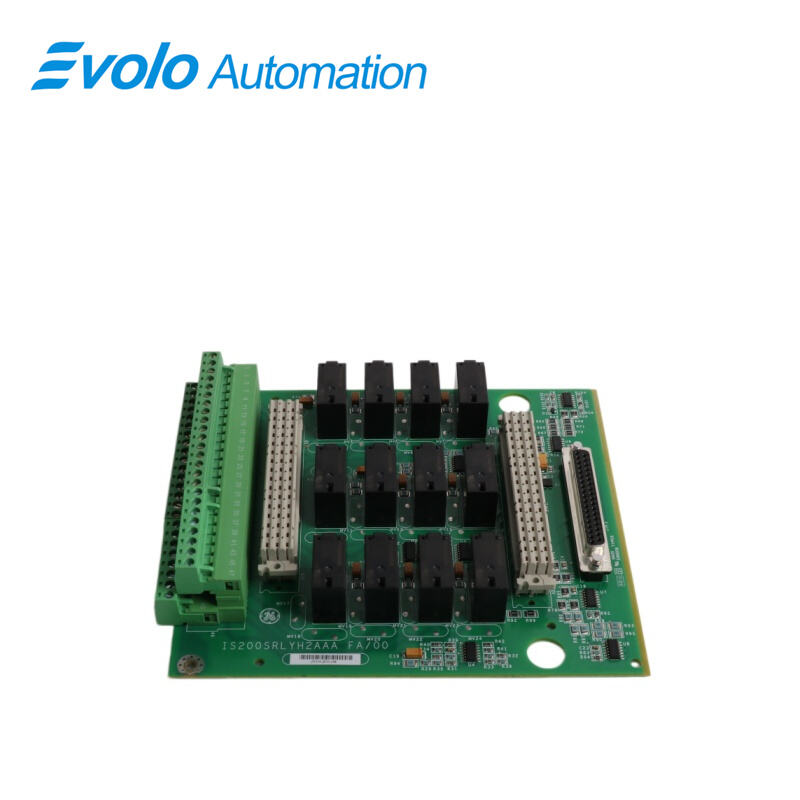

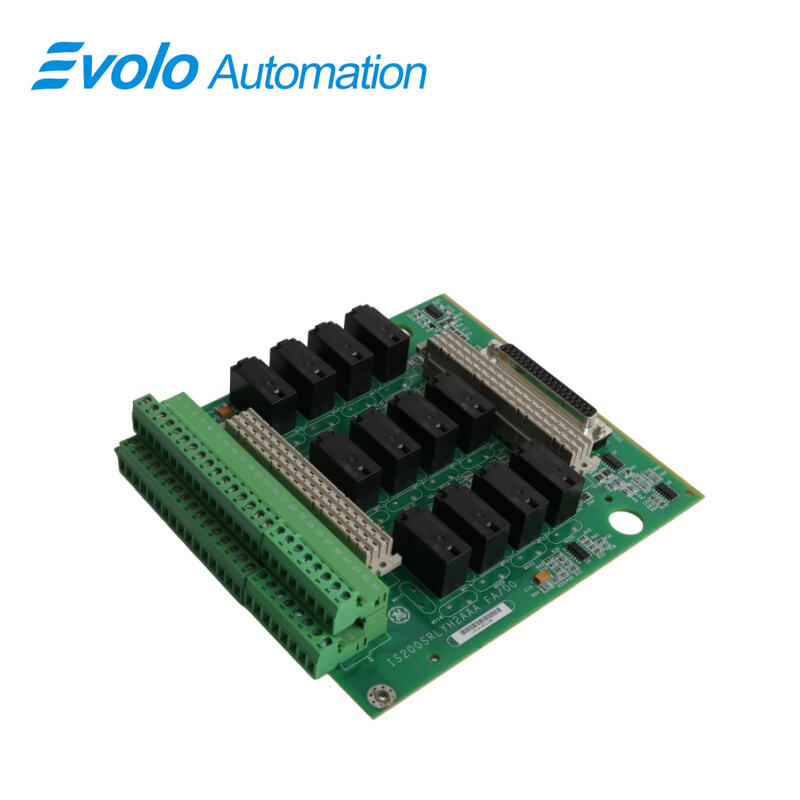

IS230SRLYH2A و IS200SRLYH2AAA تابلوی خروجی رلهٔ سیمپلکسی هستند که توسط شرکت جنرال الکتریک توسعه یافته‌اند. این تابلوی خروجی رلهٔ سیمپلکس، یک تابلوی نوع S سیمپلکس است که بستهٔ ورودی/خروجی PDOA/YDOA را می‌پذیرد و از طریق ۴۸ ترمینال مشتری، ۱۲ مدار خروجی رله‌ای با فرم C فراهم می‌کند. تابلوی SRLY از نظر ابعاد فیزیکی، محل قرارگیری ترمینال‌های مشتری و نحوهٔ نصب بستهٔ ورودی/خروجی I/O مشابه سایر تابلوهای ترمینال نوع S است. هیچ مؤلفه‌ای در این تابلو بلندتر از بستهٔ ورودی/خروجی PDOA/YDOA متصل‌شده وجود ندارد؛ بنابراین امکان انباشتن دو تابلوی ترمینال روی هم (Double Stacking) فراهم است. هر رلهٔ SRLY برای ارائهٔ بازخورد موقعیت به PDOA/YDOA از یک جفت تماس جداشده استفاده می‌کند.

کاربردها

نیروگاه‌ها: کنترل شیرهای ورودی پمپ‌های روغن، فن‌ها و توربین‌های گازی/بخاری.

کارخانه‌های شیمیایی: به‌کاراندازی شیرهای خطوط لوله و فعال‌سازی دستگاه‌های قفل اضطراری خاموش‌کننده (ESD).

کارخانه‌های صنعتی سنگین: کنترل جابجایی (سوئیچینگ) کابینت‌های کنترل بزرگ (MCCها).

تشخیص عیوب

۱ بستهٔ ورودی/خروجی I/O، دستگاه شناسایی (ID) خودِ اتصال‌دهنده‌های تابلوی ترمینال را بررسی می‌کند.

۲. دستگاه شناسایی (ID) یک تراشه فقط‌خواندنی است که شماره سریال، نوع برد، شماره نسخه و محل اتصال برد ترمینال را در خود ذخیره می‌کند.

۳. خطای ناسازگاری سخت‌افزاری زمانی ایجاد می‌شود که تراشه توسط PDOA یا YDOA خوانده شده و عدم تطابقی مشاهده گردد.

۴. هر برد گزینه‌ای شامل یک دستگاه شناسایی (ID) است که به‌صورت منحصربه‌فرد برد را شناسایی می‌کند. با نظارت بر مجموعه‌ای ایزوله از تماس‌ها روی هر رله، ماژول SRLY بازخورد تشخیصی‌ای به PDOA یا YDOA ارسال می‌کند که وضعیت هر رله را نشان می‌دهد.

۵. هنگامی که WROB همراه با SRLY استفاده می‌شود، از بازخورد ولتاژ ایزوله برای تشخیص وضعیت فیوزها در شش جفت فیوز برد استفاده می‌شود. هنگامی که WROF همراه با SRLY استفاده می‌شود، از بازخورد ولتاژ ایزوله برای نظارت بر هر فیوز استفاده می‌شود. در صورت وجود ولتاژ و قطع بودن فیوز، هشدار تشخیصی ایجاد می‌شود. برای استفاده از مدار بازخورد بدون فیوز، این هشدار را در پیکربندی ToolboxST برای PDOA/YDOA غیرفعال کنید.

از ۶ مدار بازخورد ولتاژ ایزوله برای نظارت بر هر فیوز استفاده می‌شود، زمانی که WROG همراه با SRLY به کار گرفته می‌شود. در صورت وجود ولتاژ و قطع بودن فیوز، هشدار تشخیصی تولید می‌شود.

پیکربندی

تابلوی ترمینال SRLY فاقد جامپر است. برد گزینه‌ای WROBH1 شامل شش جامپر برای روشن و خاموش کردن رله است. این برد‌ها با قرار دادن همهٔ شش جامپر ساخته می‌شوند. هنگامی که رله به‌عنوان تماس‌های خشک (dry contacts) استفاده می‌شود و توزیع توان مورد نیاز نیست، جامپر از روی برد حذف می‌شود. برد WROFH1 فاقد جامپر است. نقطه ترمینالی که به‌عنوان نقطه مشترک (common) رله استفاده می‌شود، تعیین‌کنندهٔ این است که آیا فیوز سری برای هر رله گنجانده شده یا خیر.

علاوه بر این، فیوز مرتبط WROF مربوط به هر رله می‌تواند حذف شود تا از مدار حس‌گری ولتاژ فیوز به‌صورت مستقیم به‌عنوان یک تشخیص‌دهندهٔ ولتاژ استفاده شود. برد WROGH فاقد هرگونه جامپر است. اگر رله قرار باشد به‌عنوان تماس‌های خشک عمل کند، فیوز مربوط به هر رله می‌تواند حذف شود.

سازگاری

IS200SRLY 2 دارای ترمینال‌های جعبه‌ای سبک اروپایی است که قابل وصل شدن هستند و دو اتصال‌دهنده دارد که می‌توانند انواع مختلفی از برد‌های اختیاری را پذیرا باشند. سه برد اختیاری وجود دارد که می‌توانند در SRLY 2A جاسازی شوند.

1 WROB، SRLY را به معادل عملکردی آن یعنی TRLY1B تبدیل می‌کند. این گزینه، توان فیوزشده و سنسورشده را به شش رله اول توزیع می‌کند و توان اختصاصی را به رله نهایی ارائه می‌دهد.

2 WROF، یک فیوز تکی را به اتصال مشترک هر رله متصل می‌کند. بازخورد ولتاژ برای فیوز نیز در این گزینه گنجانده شده است.

3 WROG، از یک فیوز تکی برای توزیع توان از اتصال‌دهنده ورودی به هر رله استفاده می‌کند. بازخورد ولتاژ برای فیوز نیز در این گزینه گنجانده شده است.

سوالات متداول

سوال: IS230SRLYH2A و IS200SRLYH2AAA چیست؟
پاسخ: این یک برد اتصال ساده (Simplex) از نوع S است که بسته ورودی/خروجی (PDOA I/O pack) را می‌پذیرد و ۱۲ مدار خروجی رله‌ای از نوع Form C را از طریق ۴۸ ترمینال مشتری ارائه می‌کند. SRLY به دو گروه تقسیم شده است.

سوال: دامنه دمای کاری IS230SRLYH2A و IS200SRLYH2AAA چقدر است؟
پاسخ: دامنه دمای کاری از ۳۰- تا ۶۵ درجه سانتی‌گراد است.
