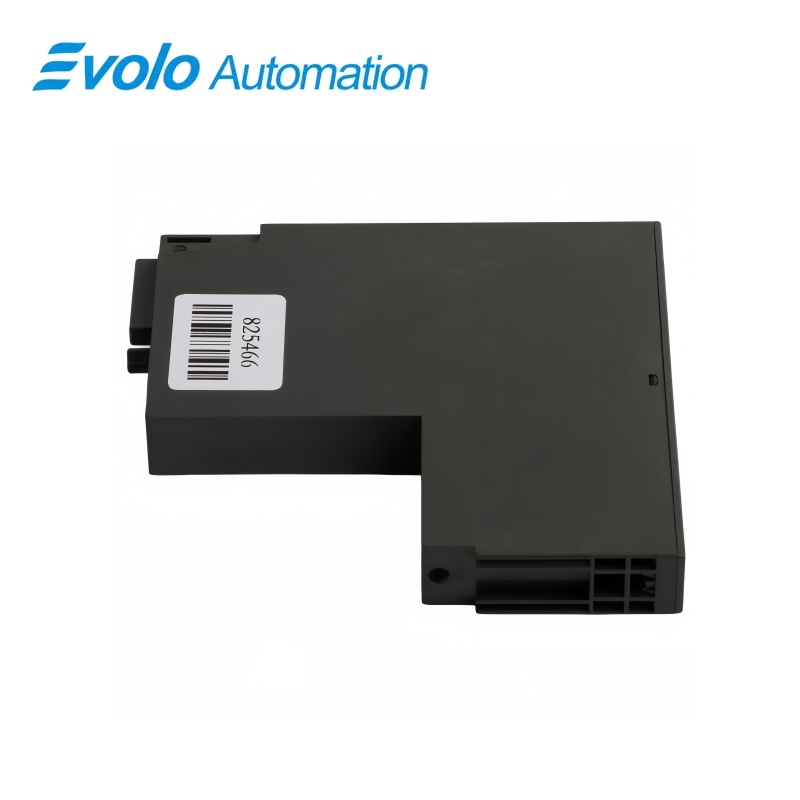

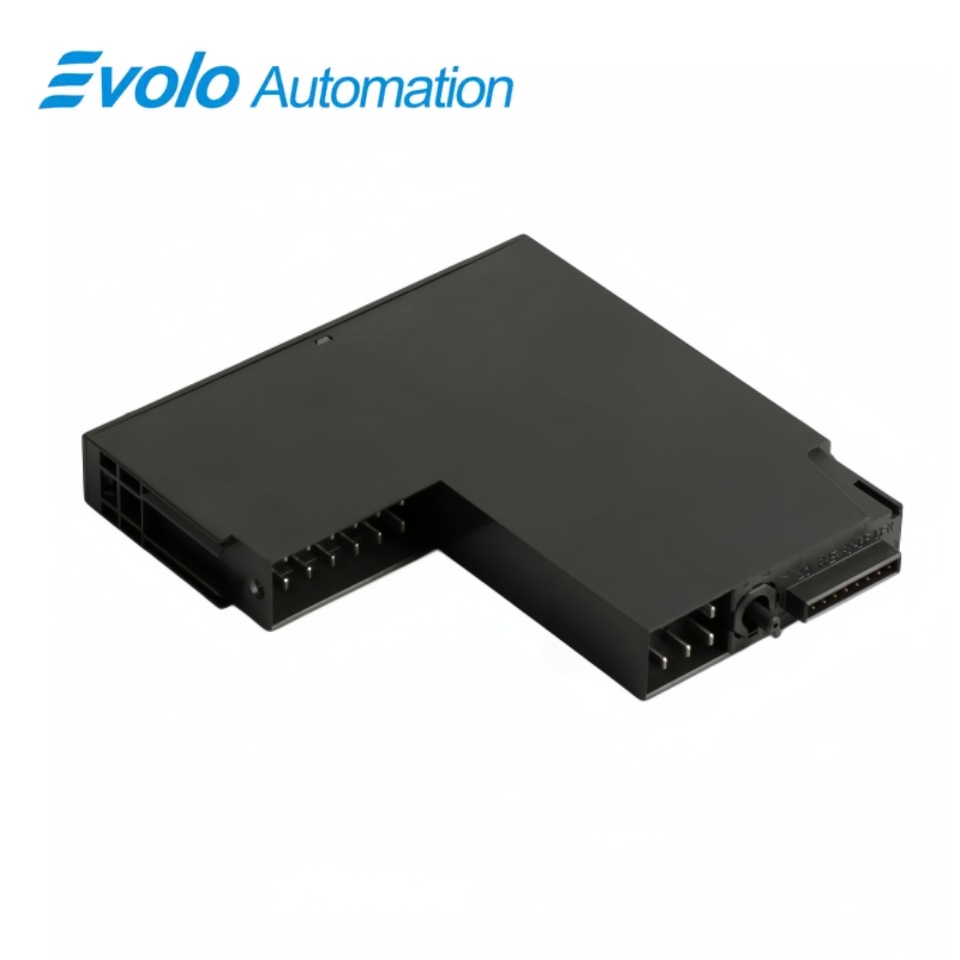

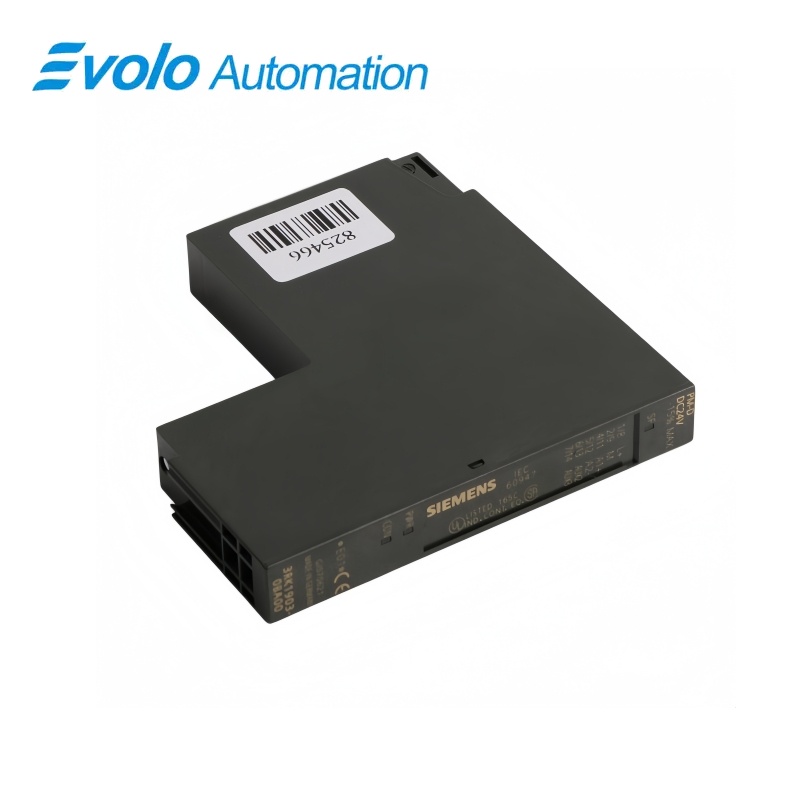

Siemens 3RK1903-0BA00 SIMATIC ET 200S PM-D Модуль питания постоянного тока 24 В
Производитель: Siemens
Состояние: абсолютно новое
Срок поставки: в наличии
Страна происхождения: Германия
Гарантия: 12 месяцев
Эл. почта: [email protected]
whatsApp: +86-18150117685
- Обзор
- Хиты продаж
- Рекомендуемые товары
Обзор
- Для сборки модуля PM-D используйте клеммный модуль TM-P15 S27-01, артикул 3RK1903-0AA00.
- Размещайте подключённые пускатели двигателей справа от силового модуля в одной потенциальной группе.
- Поддерживайте оба цепи постоянного тока в диапазоне 20,4–28,8 В и обеспечьте указанную защиту на стороне питания.
- Активируйте групповую диагностику при необходимости передачи данных по шине и индикации аварийного состояния (SF).
- При установке пускателей AB4 с расширенным функционалом учитывайте наличие общего источника питания U1 или необходимость пользовательской повторной параметризации.
- Отключите соответствующий источник питания перед установкой или извлечением силового модуля.
3RK1903-0BA00 SIMATIC ET 200S PM-D, силовой модуль постоянного тока 24 В
Силовой модуль PM-D создаёт новую группу потенциалов и контролирует отдельные цепи электроники и контакторов посредством сигналов PWR, CON и групповой диагностики.
Кратко
| Бренд | Siemens |
|---|---|
| Модель | 3RK1903-0BA00 |
| Тип изделия | Силовой модуль PM-D |
| Основная функция | Питание и контроль группы потенциалов пускателя двигателя |
| Применение | Пускатели двигателей и частотные преобразователи ET 200S |
Два контролируемых источника питания
U1 питает электронику, U2 — контакторы.
Локальная и шинная диагностика
Сигналы PWR и CON указывают на состояние источников питания, а включённая групповая диагностика передаёт сообщения об ошибках в контроллер.
Совместимая база клеммной колодки
Модуль PM-D устанавливается на клеммный модуль TM-P15 S27-01.
Обзор продукта
3RK1903-0BA00 Начинает группу потенциалов пускателя ET 200S вместе с соответствующей базой клеммной колодки и распределяет напряжения электронного и контакторного питания на пускатели, расположенные справа от него.
Модуль отдельно контролирует питание электроники U1 и питание контактора U2 с помощью локальных индикаторов и опциональных диагностических сообщений группы при отказе питания.
Ключевые функции
Контролируйте оба контура управляющего напряжения
Индикатор PWR контролирует U1, а индикатор CON — U2, что позволяет различать пропадание питания электроники и отсутствие питания контактора.
Сообщайте об ошибках через включённую групповую диагностику
Групповую диагностику можно включить на уровне модуля для передачи диагностических сообщений; её отключение также подавляет индикацию неисправности SF.
Начните новую группу потенциалов пускателя
Модуль питания и его модуль терминалов образуют начало группы, а подключённые пускатели двигателей расположены справа.
Официальные технические характеристики
| Номинальное электропитание и питание контактора | 24 В постоянного тока |
|---|---|
| Допустимый диапазон постоянного напряжения питания | 20,4–28,8 В |
| Номинальный рабочий ток | 10 А |
| Потребляемый ток шины-магистрали | Максимум 10 мА |
| Испытательное напряжение изоляции между U1 и U2 | 500 В |
| Индикаторы питания и неисправности | Зелёный индикатор PWR для U1; зелёный индикатор CON для U2; красный индикатор SF при ошибке группы |
| Параметр диагностики группы | Включить или выключить; заводская установка — выключено |
| Способ и положение монтажа | Модуль с подключаемыми клеммами; горизонтальная или вертикальная установка |
| Габаритные размеры (ширина × высота × глубина) | 15 × 196,5 × 117,5 мм, включая модуль клемм |
| Рабочая температура окружающей среды | от 0 до +60 °C |
| Температура хранения и транспортировки | от −40 до +70 °C |
| Относительная влажность при эксплуатации | 5–95% |
| Максимальная высота установки | 2000 m nad urovнем moria |
| Передняя защита | Степень защиты IP20; защита от прикосновения пальцем по стандарту IEC 60529 |
| Механическое сопротивление | Удар: 5 g в течение 11 мс; вибрация: 2 g |
| Масса модуля без упаковки | 53 г |
Часто задаваемые вопросы
Почему индикатор SF остаётся выключенным на устройстве 3RK1903-0BA00 даже при наличии неисправности питания?
Отключение групповой диагностики также подавляет отображение неисправности на светодиоде SF.
Какое питание следует проверить, если отсутствует индикация CON на устройстве 3RK1903-0BA00?
Индикатор CON соответствует питанию контактора U2, а индикатор PWR — питанию электроники U1.
Можно ли заменить модуль 3RK1903-0BA00 во время работы станции?
Модуль питания нельзя вставлять или извлекать во время работы.
Где расположены пускатели двигателей относительно модуля 3RK1903-0BA00?
Пускатели двигателей, относящиеся к одной потенциальной группе, подключаются справа от его модуля питания.
Может ли модуль 3RK1903-0BA00 питать обычные электронные модули ET 200S, а также пускатели двигателей?
Модуль PM-D питает поддерживаемые пускатели двигателей и частотные преобразователи, а не обычные электронные модули или модули Ex-i.
Как следует организовать подачу напряжения U1 при использовании модуля 3RK1903-0BA00 совместно с пускателями High Feature, оканчивающимися на AB4?
Для пускателей AB4, использующих расширенные данные запуска за пределами интеграции GSD или GSDML, подавайте напряжение U1 от того же источника напряжения, что и интерфейсный модуль, либо выполните повторную параметризацию в пользовательской программе.
Какая защита на стороне питания рекомендуется для модуля 3RK1903-0BA00?
Используйте предохранитель gL/gG на 10 А или автоматический выключатель на 10 А с характеристикой отключения B.
