Płyta wejść/wyjść dyskretnych IS200VCRCH1BBB

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Ge
Numer modelu:	IS200VCRCH1BBB
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Specyfikacje

Opis

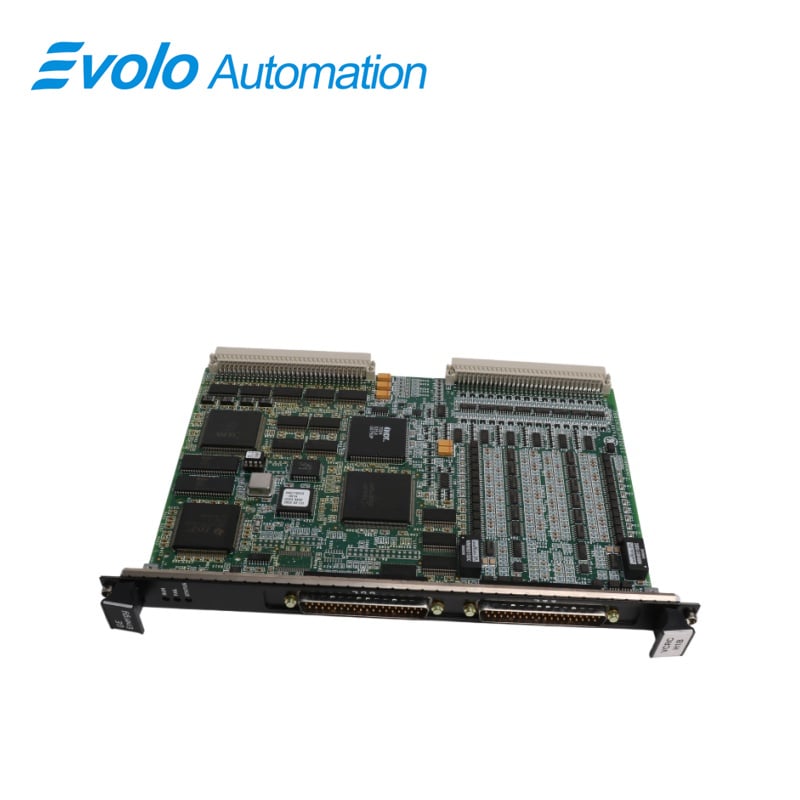

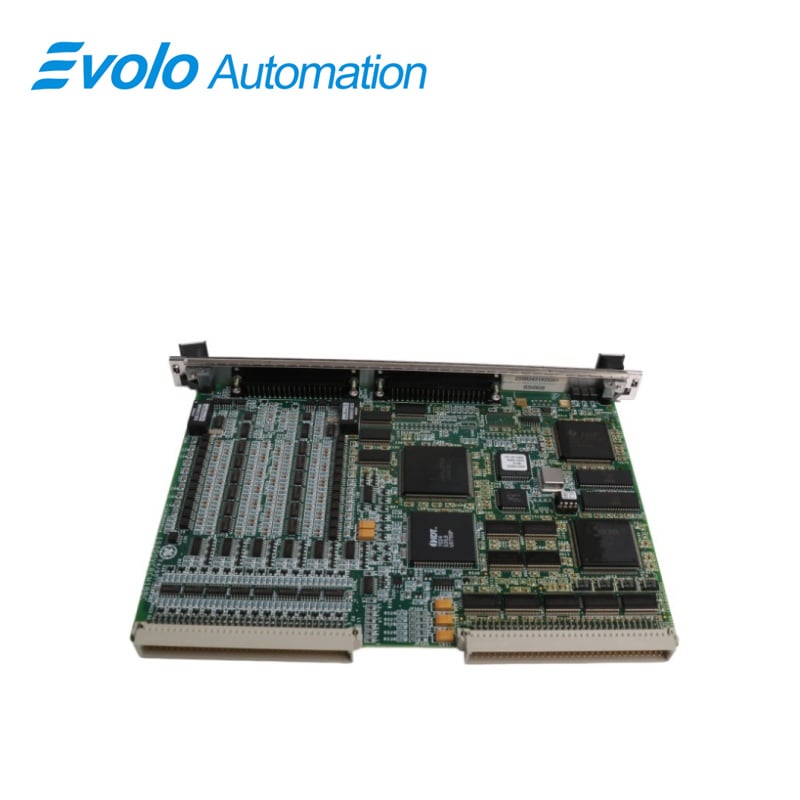

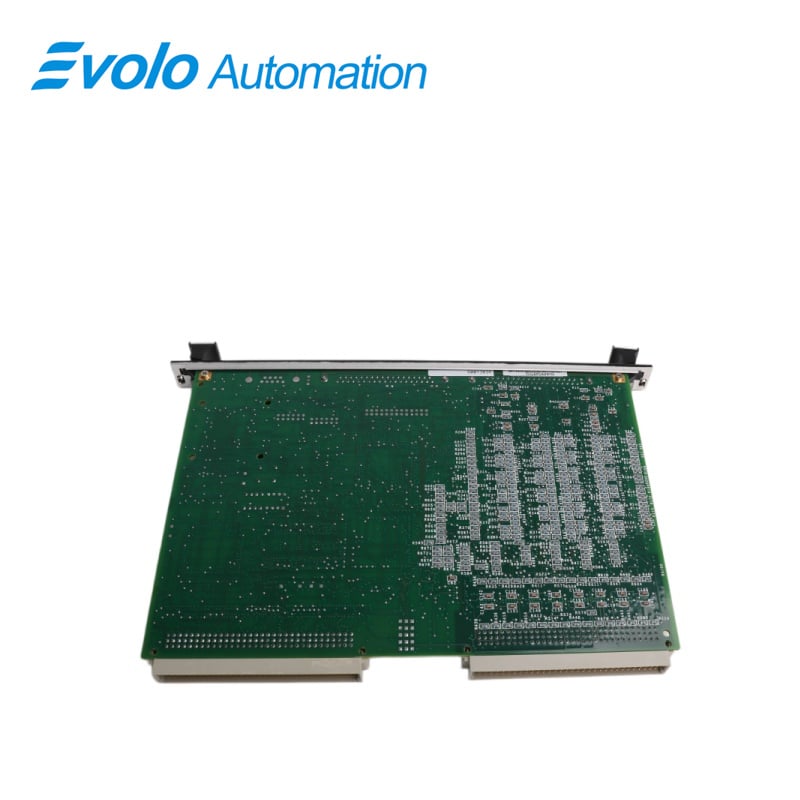

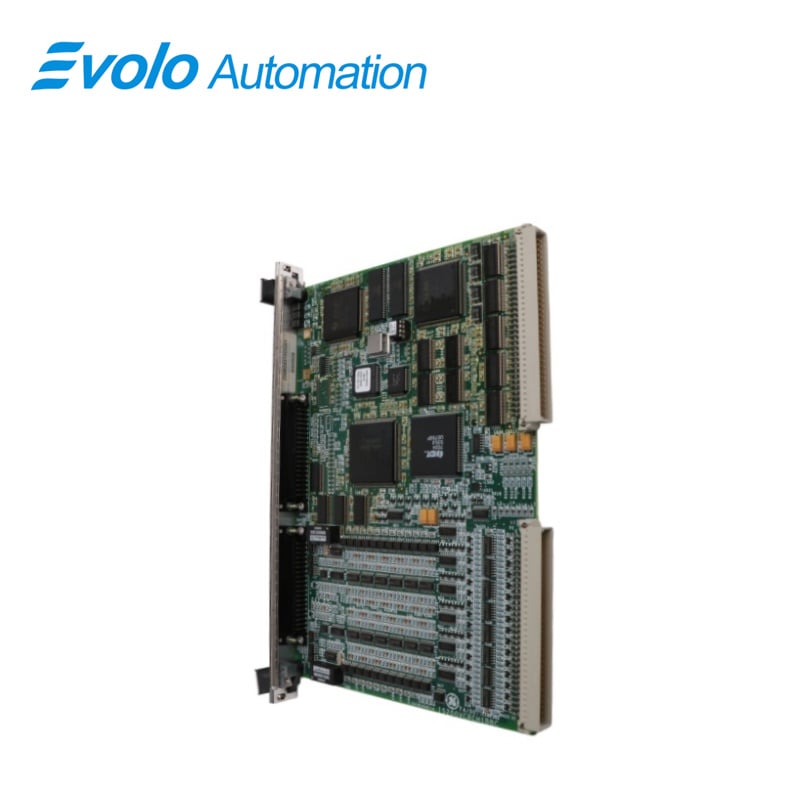

IS200VCRCH1BBB to niezależna karta wejść/wyjść opracowana przez firmę GE. Jest częścią systemu sterowania Mark VI. Karta wejść kontaktowych/wyjść przekaźnikowych to moduł zaprojektowany do obsługi wielu sygnałów dyskretnych wejściowych i wyjściowych w systemie opartym na architekturze VME. Ten wąski moduł jest kluczowym elementem systemów sterowania wymagających niezawodnych możliwości obsługi wejść i wyjść.

Zastosowania

Elektrownie cieplne: Szeroko stosowane w jednostkach generacji mocy wyposażonych w turbiny gazowe serii GE Frame 6, 7 i 9 oraz turbiny parowe.

Elektrownie cyklu połączonego (CCGT): Stosowane do zarządzania systemem blokad między kotłem odzysku ciepła odpadowego (HRSG) a turbiną parową.

Rafinerie ropy naftowej i gazu: Stosowane do sterowania logiką blokad urządzeń takich jak duże sprężarki odśrodkowe oraz własne elektrownie.

Elektrownie jądrowe: Stosowane w konwencjonalnym systemie sterowania wyspą niebezpieczną (non-safety-grade), odpowiedzialnym za logikę przełączania urządzeń pomocniczych.

Duże zakłady petrochemiczne: stosowane w centrach energetycznych wymagających wysokiej niezawodności ochrony przekaźnikowej, takich jak jednostki krakingowe i jednostki syntezy amoniaku.

Huty stali: odpowiadają za sekwencyjną kontrolę linii produkcyjnych do walcowania stali napędzanych silnymi silnikami synchronicznymi oraz systemów rozdziału mocy.

Duże fabryki papieru: stosowane do logiki procesowej i ochrony urządzeń w własnych elektrociepłowniach.

Funkcje

1 Wejścia i wyjścia: wraz z przypisaną płytą pomocniczą moduł jest w stanie obsługiwać znaczną liczbę sygnałów. Akceptuje do 48 dyskretnych wejść, co pozwala mu monitorować szeroki zakres zewnętrznych sygnałów i stanów. Oprócz możliwości wejściowych kontroluje 24 wyjścia przekaźnikowe. Te wyjścia umożliwiają płytce aktywowanie lub dezaktywowanie urządzeń zewnętrznych, takich jak silniki, lampy lub inne urządzenia napędzane przekaźnikami.

2 płytki zaciskowe: Sygnały wejściowe i wyjściowe są obsługiwane za pośrednictwem łącznie czterech płytek zaciskowych. Płytki te stanowią punkty interfejsu, w których przewody zewnętrzne są podłączane do modułu. Konkretne płytki zaciskowe to: TBCI – płyta służąca do podłączania sygnałów wejściowych dyskretnych; TRLY – płyta służąca do podłączania i sterowania wyjściami przekaźnikowymi.

3 montaż modułu w szafie VME I/O: Moduł został zaprojektowany tak, aby można go było zamontować w szafie VME I/O, która jest standardową platformą sprzętową powszechnie stosowaną w zastosowaniach przemysłowych i wbudowanych systemów komputerowych. Szafa VME zapewnia niezbędną infrastrukturę zasilania, chłodzenia oraz łączy między różnymi modułami.

4 Połączenie: Szafka wejść/wyjść VME zawiera dwa zestawy złączy J3/J4. Złącza te służą do podłączania kabli do płytek końcowych TBCI i TRLY. Złącza J3/J4 są częścią standardu VMEbus, zapewniając niezawodne połączenie komunikacyjne oraz dystrybucję mocy między modułem a przypisanymi mu płytami końcowymi.

Wejścia stykowe

1 Pierwsze 24 wejścia: Pierwsze 24 wejścia kontaktowe typu dry contact są podłączone do płytki końcowej TBCI (Terminal Board for Contact Inputs), która stanowi główny interfejs do integracji sygnałów.

2 Wejścia 25–48: Wejścia od 25 do 48 wymagają drugiej płytki końcowej TBCI, umożliwiając łatwą rozbudowę przy jednoczesnym zachowaniu uporządkowanych połączeń.

3 Zasilanie prądem stałym: System dostarcza wewnętrznego zasilania prądem stałym dla wejść kontaktowych, co upraszcza okablowanie i eliminuje potrzebę zewnętrznego źródła zasilania.

4 Kable ze wstrzykiwanymi złączami: Płytki końcowe są podłączone do szafki VME za pomocą kabli ze wstrzykiwanymi złączami, zapewniając bezpieczne i niskoprzepustowe przesyłanie danych do płytki procesorowej.

częstotliwość skanowania 5–1 ms: Obsługa szybkiego skanowania z rozdzielczością 1 ms, umożliwiająca precyzyjne monitorowanie w czasie rzeczywistym w krytycznych zastosowaniach, takich jak sterowanie turbinami.

rejestrator SOE: Rejestruje wszystkie zmiany stanu styków z rozdzielczością 1 ms, zapewniając dokładne śledzenie zdarzeń i diagnostykę.

raportowanie drgania styków: Wykrywa i raportuje szybkie fluktuacje stanu styków, ułatwiając identyfikację niestabilnych warunków.

wykrywanie szerokości impulsu: Przechwytuje impulsy o szerokości nawet do 6 ms, zapewniając, że przejściowe zdarzenia nie zostaną pominięte.

Często zadawane pytania

P: Co to jest IS200VCRCH1BBB?

O: IS200VCRCH1BBB to płyta wejść/wyjść dyskretnych opracowana przez firmę GE w ramach serii Mark VI.

P: W jaki sposób podłączone są pierwsze 24 wejścia stykowe na płycie IS200VCRCH1BBB?

O: Na płycie IS200VCRCH1BBB pierwsze 24 suchych wejść stykowych są podłączone do płyty zaciskowej wejść stykowych o nazwie TBCI (Terminal Board for Contact Inputs).

P: Co zrobić, jeśli potrzebuję więcej niż 24 wejścia na płycie IS200VCRCH1BBB?

A: Dla wejść od 25 do 48 w module IS200VCRCH1BBB wymagana jest dodatkowa płyta zacisków. Takie rozwiązanie pozwala na rozszerzenie pojemności wejść systemu poprzez prostą instalację kolejnej płyty zacisków.

P: Czy do wejść stykowych modułu IS200VCRCH1BBB wymagane jest zewnętrzne zasilanie?

A: Nie, zasilanie prądem stałym (DC) dla wejść stykowych modułu IS200VCRCH1BBB jest dostarczane wewnętrznie przez system. Uproszcza to okablowanie i eliminuje konieczność stosowania zewnętrznego źródła zasilania.

P: W jaki sposób płyty zacisków modułu IS200VCRCH1BBB są podłączone do szafy VME?

A: Płyty zacisków modułu IS200VCRCH1BBB są podłączane do szafy VME za pomocą kabli z wtryskanymi wtykami. Kable te zapewniają bezpieczne i niezawodne połączenia, ułatwiając efektywną transmisję danych do płyty procesorowej w szafie VME.

P: Jaka jest częstotliwość skanowania wejść stykowych modułu IS200VCRCH1BBB?

A: Moduł IS200VCRCH1BBB obsługuje szybkie skanowanie i rejestrację z częstotliwością 1 milisekunda (ms). Jest to kluczowe w zastosowaniach wymagających precyzyjnego i szybkiego monitoringu.
