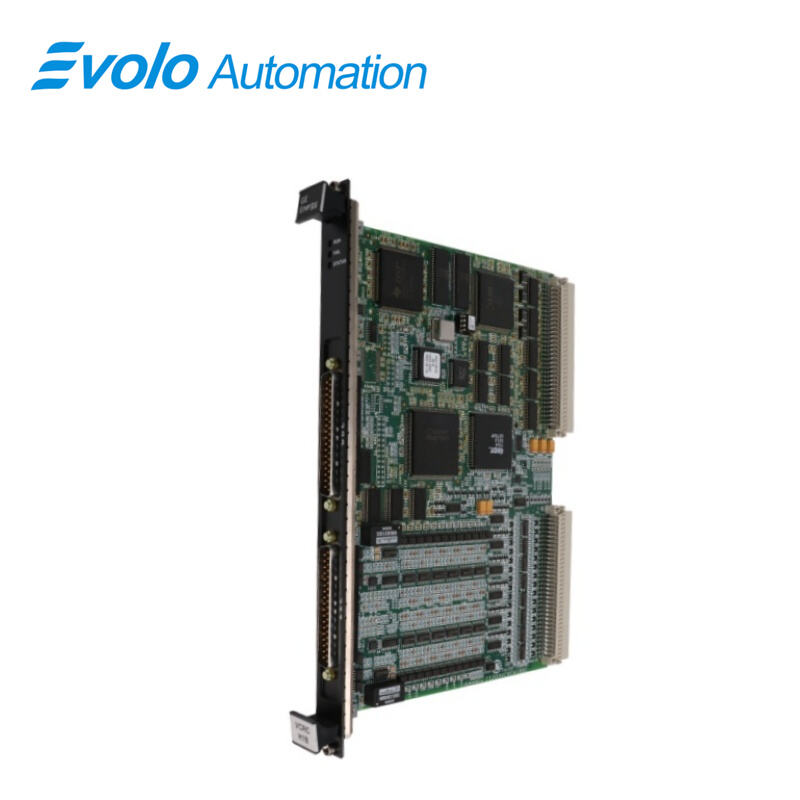

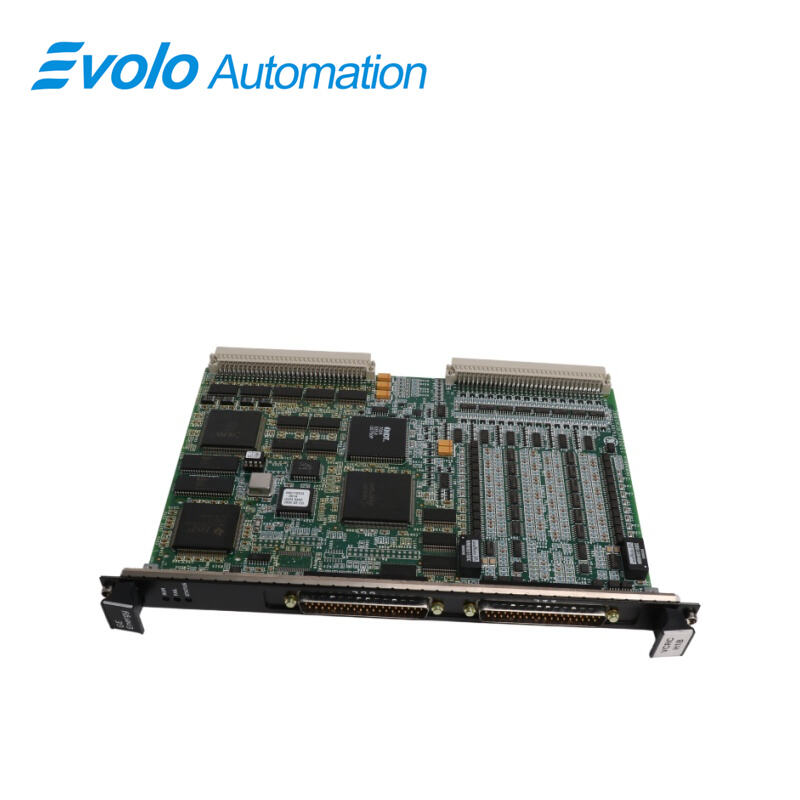

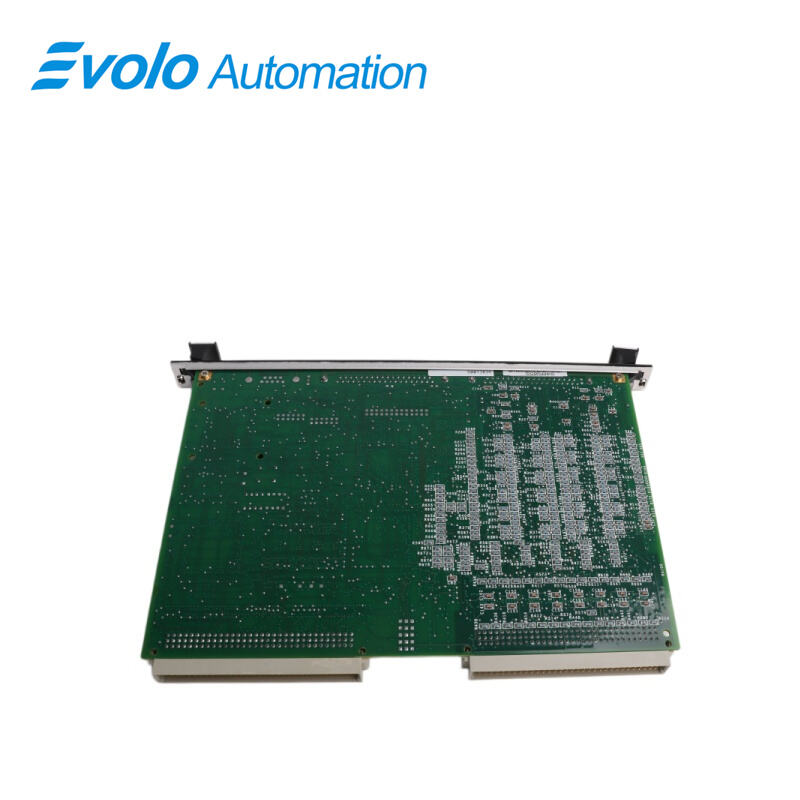

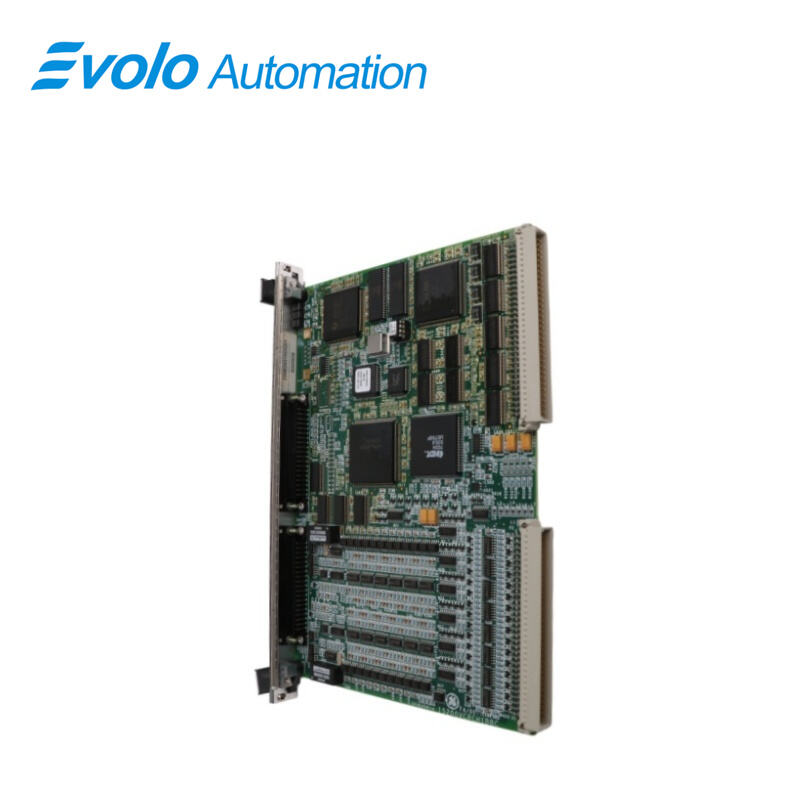

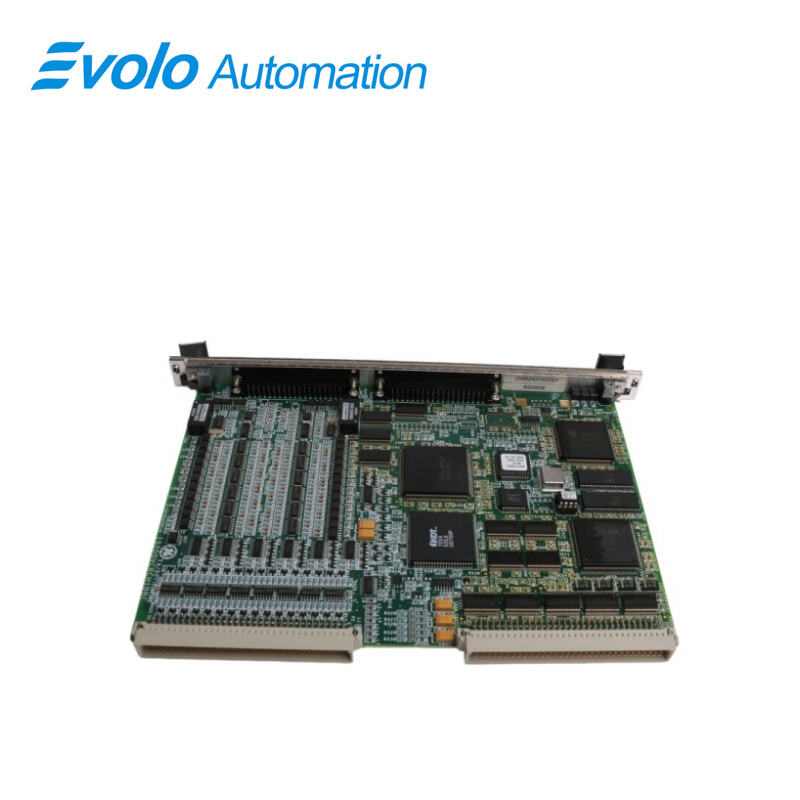

IS200VCRCH1BBB विविध इनपुट/आउटपुट बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200VCRCH1BBB
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

IS200VCRCH1BBB, जीई द्वारा विकसित एक अलग इनपुट/आउटपुट बोर्ड है। यह मार्क VI नियंत्रण प्रणाली का एक हिस्सा है। संपर्क इनपुट/रिले आउटपुट बोर्ड एक मॉड्यूल है जो VME-आधारित प्रणाली के भीतर कई अलग-अलग इनपुट और आउटपुट संकेतों के प्रबंधन के लिए डिज़ाइन किया गया है। यह संकरा मॉड्यूल उन नियंत्रण प्रणालियों का अभिन्न अंग है जिन्हें मज़बूत इनपुट/आउटपुट संभाल क्षमताओं की आवश्यकता होती है।

अनुप्रयोग

तापीय विद्युत संयंत्र: जीई फ्रेम 6, 7 और 9 श्रृंखला गैस टरबाइनों और भाप टरबाइनों से लैस विद्युत उत्पादन इकाइयों में व्यापक रूप से उपयोग किया जाता है।

संयुक्त चक्र विद्युत संयंत्र (CCGT): अपशिष्ट ऊष्मा बॉयलर (HRSG) और भाप टरबाइन के बीच अंतर-अवरोध नियंत्रण प्रणाली के प्रबंधन के लिए उपयोग किया जाता है।

तेल एवं गैस शोधनशालाएँ: बड़ी अपकेंद्रीय संपीड़क इकाइयों और स्वामित्व वाले विद्युत संयंत्रों के तर्क अंतर-अवरोधों को नियंत्रित करने के लिए उपयोग किया जाता है।

परमाणु विद्युत संयंत्र: गैर-सुरक्षा श्रेणी के पारंपरिक द्वीप नियंत्रण प्रणाली में उपयोग किया जाता है, जो सहायक उपकरणों के स्विचिंग तर्क के लिए उत्तरदायी है।

बड़े पेट्रोरसायन संयंत्र: उच्च-विश्वसनीय रिले सुरक्षा की आवश्यकता वाले बिजली केंद्रों, जैसे क्रैकिंग इकाइयों और अमोनिया संश्लेषण इकाइयों में उपयोग किए जाते हैं।

इस्पात उद्योग: उच्च-शक्ति वाले सिंक्रोनस मोटर-चालित इस्पात रोलिंग उत्पादन लाइनों और बिजली वितरण प्रणालियों के क्रमिक नियंत्रण के लिए उत्तरदायी है।

बड़े कागज मिल: स्वयं के कोजनरेशन इकाइयों के प्रक्रिया तर्क और उपकरण सुरक्षा के लिए उपयोग किया जाता है।

विशेषताएँ

1 इनपुट और आउटपुट: इसके संबद्ध डॉटरबोर्ड के साथ, यह मॉड्यूल काफी संख्या में संकेतों को संभालने में सक्षम है। यह अधिकतम 48 असतत इनपुट स्वीकार करता है, जिससे यह बाहरी संकेतों और स्थितियों की विस्तृत श्रृंखला की निगरानी कर सकता है। इनपुट क्षमताओं के अतिरिक्त, यह 24 रिले आउटपुट को नियंत्रित करता है। ये आउटपुट बोर्ड को मोटर्स, लाइट्स या अन्य रिले-चालित उपकरणों जैसे बाहरी उपकरणों को सक्रिय या निष्क्रिय करने की अनुमति देते हैं।

2 टर्मिनल बोर्ड: इनपुट और आउटपुट सिग्नल्स को कुल चार टर्मिनल बोर्डों के माध्यम से प्रबंधित किया जाता है। ये टर्मिनल बोर्ड वह इंटरफ़ेस बिंदु हैं जहाँ बाहरी वायरिंग मॉड्यूल से जुड़ती है। इनसे संबद्ध विशिष्ट टर्मिनल बोर्ड हैं: TBCI: यह बोर्ड डिस्क्रीट इनपुट सिग्नल्स को जोड़ने के लिए उपयोग किया जाता है। TRLY: यह बोर्ड रिले आउटपुट्स को जोड़ने और नियंत्रित करने के लिए उपयोग किया जाता है।

3 VME I/O रैक माउंटिंग: यह मॉड्यूल VME I/O रैक के भीतर माउंट करने के लिए डिज़ाइन किया गया है, जो औद्योगिक और एम्बेडेड कंप्यूटिंग अनुप्रयोगों के लिए आमतौर पर उपयोग किए जाने वाले एक मानकीकृत हार्डवेयर प्लेटफ़ॉर्म है। VME रैक विभिन्न मॉड्यूलों के बीच बिजली आपूर्ति, शीतलन और अंतरसंबंध के लिए आवश्यक बुनियादी ढांचा प्रदान करता है।

4 कनेक्टिविटी: VME I/O रैक में J3/J4 प्लग के दो सेट शामिल हैं। ये प्लग TBCI और TRLY टर्मिनल बोर्ड्स से केबल्स के कनेक्शन के लिए उपयोग किए जाते हैं। J3/J4 कनेक्टर्स VMEbus मानक का हिस्सा हैं, जो मॉड्यूल और उसके संबद्ध टर्मिनल बोर्ड्स के बीच संचार और बिजली वितरण का एक विश्वसनीय माध्यम प्रदान करते हैं।

संपर्क इनपुट

1 प्रथम 24 इनपुट्स: प्रथम 24 शुष्क संपर्क इनपुट्स TBCI (संपर्क इनपुट्स के लिए टर्मिनल बोर्ड) से जुड़ते हैं, जो सिग्नल एकीकरण के लिए मुख्य इंटरफ़ेस के रूप में कार्य करते हैं।

2 इनपुट्स 25–48: इनपुट्स 25 से 48 के लिए एक दूसरा TBCI बोर्ड आवश्यक होता है, जो संगठित कनेक्शन बनाए रखते हुए आसान विस्तार की अनुमति देता है।

3 डीसी पावर आपूर्ति: प्रणाली संपर्क इनपुट्स के लिए आंतरिक डीसी पावर प्रदान करती है, जिससे वायरिंग सरल हो जाती है और बाहरी पावर की आवश्यकता समाप्त हो जाती है।

4 मोल्डेड प्लग वाली केबल्स: टर्मिनल बोर्ड्स VME रैक से मोल्डेड-प्लग केबल्स के माध्यम से जुड़ते हैं, जो प्रोसेसर बोर्ड तक सुरक्षित, कम हस्तक्षेप वाले डेटा संचरण को सुनिश्चित करते हैं।

5 1 मिलीसेकंड स्कैनिंग दर: 1 मिलीसेकंड की तेज़ स्कैनिंग का समर्थन करता है, जो टरबाइन नियंत्रण जैसे महत्वपूर्ण अनुप्रयोगों में सटीक वास्तविक-समय निगरानी की अनुमति देता है।

6 SOE रिकॉर्डर: सभी संपर्क परिवर्तनों को 1 मिलीसेकंड के संकल्प के साथ रिकॉर्ड करता है, जिससे सटीक घटना ट्रैकिंग और नैदानिक विश्लेषण संभव होता है।

7 संपर्क चैटर रिपोर्टिंग: तीव्र संपर्क दोलनों का पता लगाता है और रिपोर्ट करता है, जिससे अस्थिर स्थितियों की पहचान करने में सहायता मिलती है।

8 पल्स चौड़ाई डिटेक्शन: 6 मिलीसेकंड जितनी छोटी पल्स चौड़ाई को कैप्चर करता है, जिससे क्षणिक घटनाओं को याद नहीं किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200VCRCH1BBB क्या है?

उत्तर: IS200VCRCH1BBB जनरल इलेक्ट्रिक (GE) द्वारा मार्क VI श्रृंखला के अंतर्गत विकसित एक डिस्क्रीट इनपुट/आउटपुट बोर्ड है।

प्रश्न: IS200VCRCH1BBB पर पहले 24 संपर्क इनपुट कैसे जुड़े होते हैं?

उत्तर: IS200VCRCH1BBB पर, पहले 24 शुष्क संपर्क इनपुट्स को TBCI (संपर्क इनपुट्स के लिए टर्मिनल बोर्ड) नामक एक संपर्क इनपुट टर्मिनल बोर्ड से जोड़ा जाता है।

प्रश्न: यदि मुझे IS200VCRCH1BBB पर 24 से अधिक इनपुट की आवश्यकता हो तो क्या होगा?

उत्तर: IS200VCRCH1BBB पर इनपुट 25 से 48 के लिए, एक दूसरा टर्मिनल बोर्ड आवश्यक है। यह व्यवस्था सिस्टम को केवल एक अतिरिक्त टर्मिनल बोर्ड जोड़कर अपनी इनपुट क्षमता का विस्तार करने की अनुमति देती है।

प्रश्न: क्या IS200VCRCH1BBB के संपर्क इनपुट्स के लिए बाहरी शक्ति की आवश्यकता होती है?

उत्तर: नहीं, IS200VCRCH1BBB के संपर्क इनपुट्स के लिए डीसी शक्ति सिस्टम द्वारा आंतरिक रूप से प्रदान की जाती है। यह वायरिंग को सरल बनाता है और बाहरी शक्ति स्रोतों की आवश्यकता को समाप्त कर देता है।

प्रश्न: IS200VCRCH1BBB के टर्मिनल बोर्ड्स को VME रैक से कैसे जोड़ा जाता है?

उत्तर: IS200VCRCH1BBB के टर्मिनल बोर्ड्स को मोल्डेड प्लग वाली केबल्स के माध्यम से VME रैक से जोड़ा जाता है। ये केबल्स सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करती हैं, जिससे VME रैक में प्रोसेसर बोर्ड को कुशल डेटा संचरण सुविधाजनक हो जाता है।

प्रश्न: IS200VCRCH1BBB के संपर्क इनपुट्स की स्कैनिंग दर क्या है?

उत्तर: IS200VCRCH1BBB उच्च-गति वाली स्कैनिंग और रिकॉर्डिंग को 1 मिलीसेकंड (ms) की दर से समर्थन देता है। यह सटीक और तीव्र निगरानी की आवश्यकता वाले अनुप्रयोगों के लिए अत्यंत महत्वपूर्ण है।
