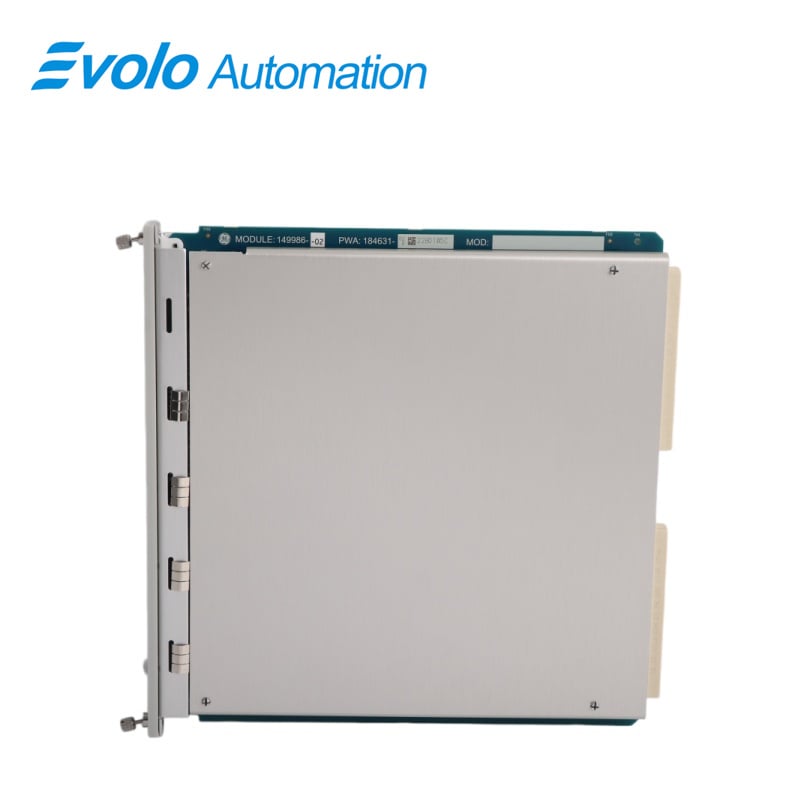

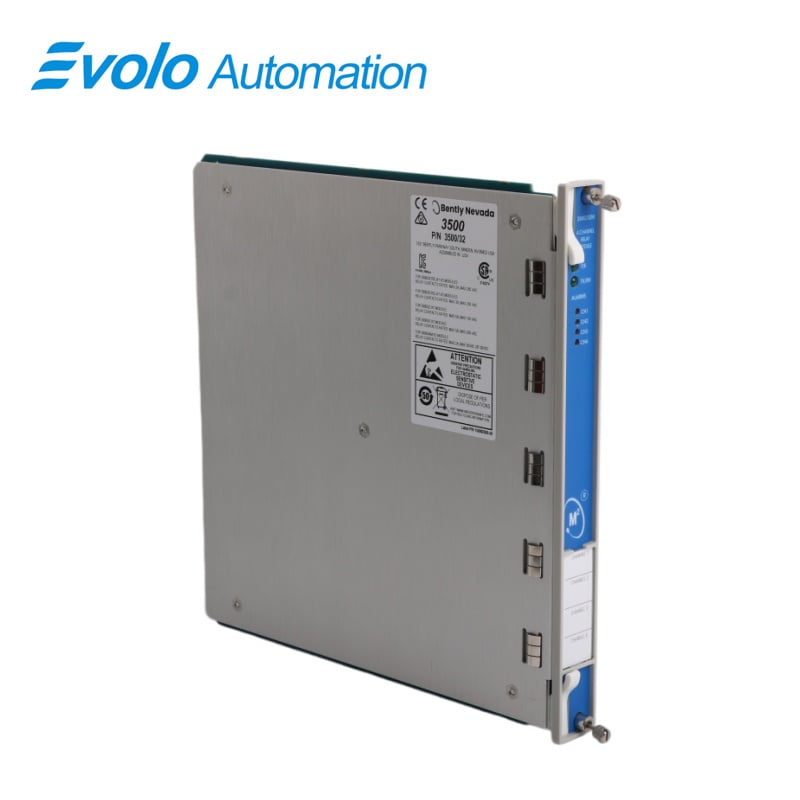

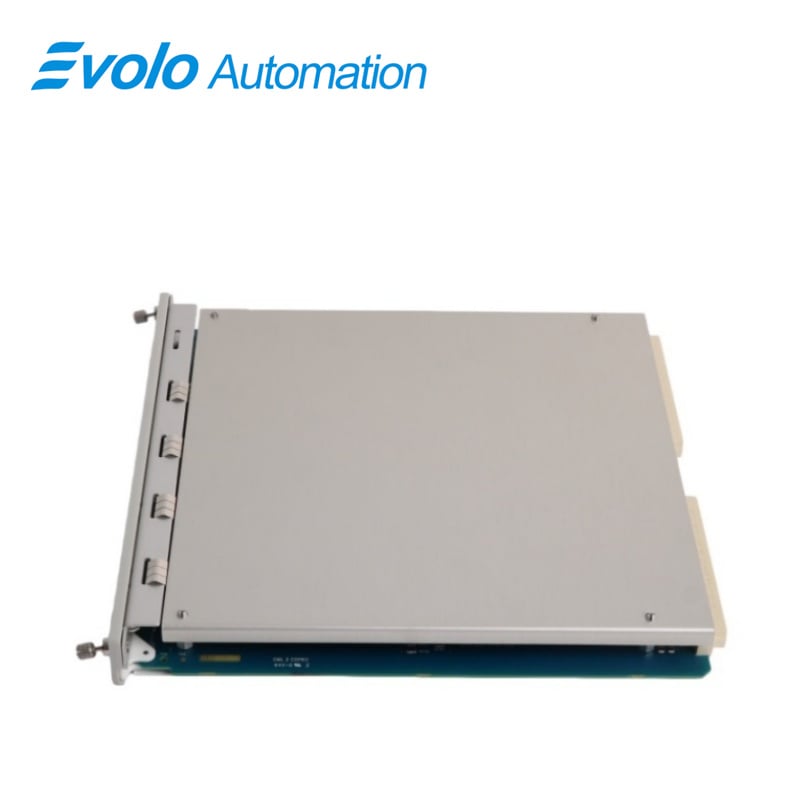

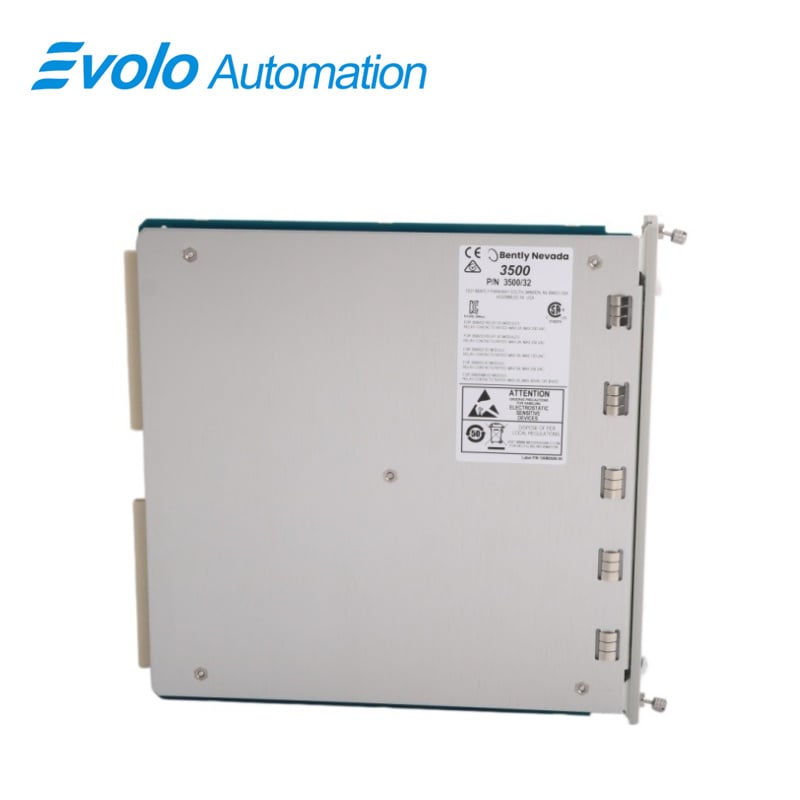

moduł sterowania przekaźnikowego z 4 kanałami 3500/32M 149986-02

Przegląd

Miejsce pochodzenia:	USA
Nazwa marki:	Bently Nevada
Numer modelu:	3500/32M 149986-02
Szczegóły opakowania:	Oryginalny nowy, fabrycznie zapieczętowany
Czas dostawy:	5-7 Dni
Warunki płatności:	T/T
Zdolność dostaw:	W magazynie

Szybki szczegół

Opis

To moduł sterowania przekaźnikowego z 4 kanałami 3500/32M 149986-02 zapewnia cztery programowalne wyjścia przekaźnikowe dla szaf automatyki przemysłowej. Każdy przekaźnik w 3500/32M 149986-02 jest jednobiegunowy, dwuzestykowy (SPDT), uszczelniony żywicą epoksydową i wyposażony w tłumik łuku o napięciu 250 Vrms. Przekaźniki są przełączane za pomocą przełącznika do pracy w trybie „normalnie odprężony” lub „normalnie wzbudzony”, przy żywotności styków wynoszącej 100 000 cykli przy prądzie 5 A i napięciach 24 Vdc lub 240 Vac. Urządzenie 3500/32M 149986-02 pobiera moc 5,8 W, zajmuje jedno gniazdo frontalne o pełnej wysokości i działa w zakresie temperatur od −30 °C do +65 °C; zakres temperatur przechowywania wynosi od −40 °C do +85 °C przy wilgotności względnej 95 % bez skraplania. Diody LED wskazują stan OK, komunikację TX/RX oraz alarm kanału (CH ALARM). Przełączanie prądu stałego obsługuje prąd minimalny 100 mA i maksymalny 2 A w zakresie napięć 0–125 Vdc; przełączanie prądu przemiennego obsługuje prąd do 2 A i napięcie do 250 Vac. Urządzenie 3500/32M 149986-02 integruje się z oprogramowaniem konfiguracyjnym Bently Nevada 3500, umożliwiając programowanie logiki sterowania alarmami przy użyciu funkcji logicznych AND/OR w celu zautomatyzowanego głosowania oraz generowania sygnałów ostrzeżenia i zagrożenia, co zapewnia precyzyjną kontrolę kluczowych procesów przemysłowych.

Zastosowania

Programowalne wyjścia przekaźnikowe do logiki alarmowej

To 3500/32M 149986-02 umożliwia automatyczną konfigurację logiki alarmowej AND/LUB dla każdego z czterech kanałów. Każdy przekaźnik może wykorzystywać sygnały ostrzeżenia, zagrożenia, stanu „Nie-OK” lub indywidualne wejścia PPL do sterowania alarmami maszynowymi z precyzyjnym przełączaniem prądu stałego w zakresie 100 mA–2 A oraz prądu przemiennego do 2 A.

Sterowanie funkcjami pomnożenia wyłączenia i resetu szafy

Z 3500/32M 149986-02 operatorzy mogą automatycznie wykonywać działania pomnożenia wyłączenia, blokady alarmu oraz resetu szafy przy użyciu przekaźników zaprojektowanych na 100 000 cykli i napięć stałych do 125 V, zapewniając rzeczywiste, automatyczne sterowanie szafą.

Integracja wielu modułów w szafach automatyki

To 3500/32M 149986-02 zajmuje jeden pełnowysokościowy slot czołowy, umożliwiając dodanie wielu modułów po prawej stronie modułu TDI. Zautomatyzowane szafy mogą koordynować wyjścia przekaźnikowe czterokanałowe na kilku modułach, wykorzystując komunikację LED TX/RX do potwierdzenia integralności sygnału.

Zarządzanie kluczowymi procesami przemysłowymi

Wykorzystując hermetyczne przekaźniki typu SPDT zabezpieczone żywicą epoksydową oraz tłumiki łuku o napięciu 250 Vrms, 3500/32M 149986-02 zapewnia niezawodne automatyczne przełączanie silników, pomp lub sprężarek w przemysłowych systemach sterowania w zakresie temperatur roboczych od -30°C do +65°C.

Specyfikacje

Zalety konkurencyjne

Możliwość przełączania wysokoprądowych przekaźników

To 3500/32M 149986-02 przełącza prądy stałe do 2 A przy 30 Vdc oraz prądy zmienne do 2 A przy 250 Vac, umożliwiając zautomatyzowaną kontrolę przemysłowych urządzeń pobierających wysoki prąd bez konieczności stosowania dodatkowych zewnętrznych przekaźników.

Długa żywotność przekaźników do ciągłej automatyki

Dzięki 100 000 cykli przy obciążeniu 5 A, 24 Vdc lub 240 Vac, 3500/32M 149986-02 zapewnia długotrwałą pracę w systemach zautomatyzowanych alarmów i sterowania procesami, co zmniejsza częstotliwość koniecznych czynności serwisowych.

Natychmiastowa informacja o stanie szafy za pomocą diod LED

Diody LED OK, TX/RX oraz CH ALARM na przedniej płycie 3500/32M 149986-02 umożliwiają operatorowi wizualne potwierdzenie działania przekaźników, stanu komunikacji oraz sygnalizacji alarmów, wspierając zautomatyzowane diagnozowanie i konserwację.

Praca w trudnych warunkach przemysłowych

To 3500/32M 149986-02 działa w zakresie temperatur od -30°C do +65°C, wytrzymuje wilgotność względną do 95% bez skraplania i może być bezpiecznie przechowywana w zakresie temperatur od -40°C do +85°C, umożliwiając zautomatyzowaną kontrolę przekaźników w ekstremalnych warunkach przemysłowych.
