بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
مصرف برق |
۵٫۸ وات (مقدار معمول) |
|
LED OK |
هنگامی که ماژول بهدرستی کار میکند روشن میشود |
|
LED TX/RX |
برای نشاندادن ارتباط با سایر ماژولها در رک چشمک میزند |
|
LED هشدار کانال (CH ALARM) |
هنگامی که کانال رله در حالت هشدار قرار دارد روشن میشود |
|
نوع رله |
تکقطبی، دوحرکتی (SPDT) |
|
درزبندی رله |
با رزین اپوکسی درزبندیشده |
|
سرکوبکننده قوس |
۲۵۰ ولت مؤثر، بهصورت استاندارد نصب میشود |
|
طول عمر تماس |
۱۰۰٬۰۰۰ دوره در جریان ۵ آمپر و ولتاژ ۲۴ ولت مستقیم یا ۲۴۰ ولت متناوب |
|
عملکرد رله |
هر کلید رله قابل انتخاب برای حالت «بدون تغذیه عادی» یا «با تغذیه عادی» است |
|
دماي عملکرد |
از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد (از ۲۲- درجه فارنهایت تا ۱۵۰+ درجه فارنهایت) |
|
دماي ذخیره سازی |
-40°C تا +85°C (-40°F تا +185°F) |
|
رطوبت |
95%، غیرقابل کندensation |
|
فضای رک ماژول اصلی |
۱ شیار جلویی با ارتفاع کامل |
|
ابعاد: |
۲٫۸×۲۵×۲۴ سانتیمتر |
|
وزن: |
0.78KG |

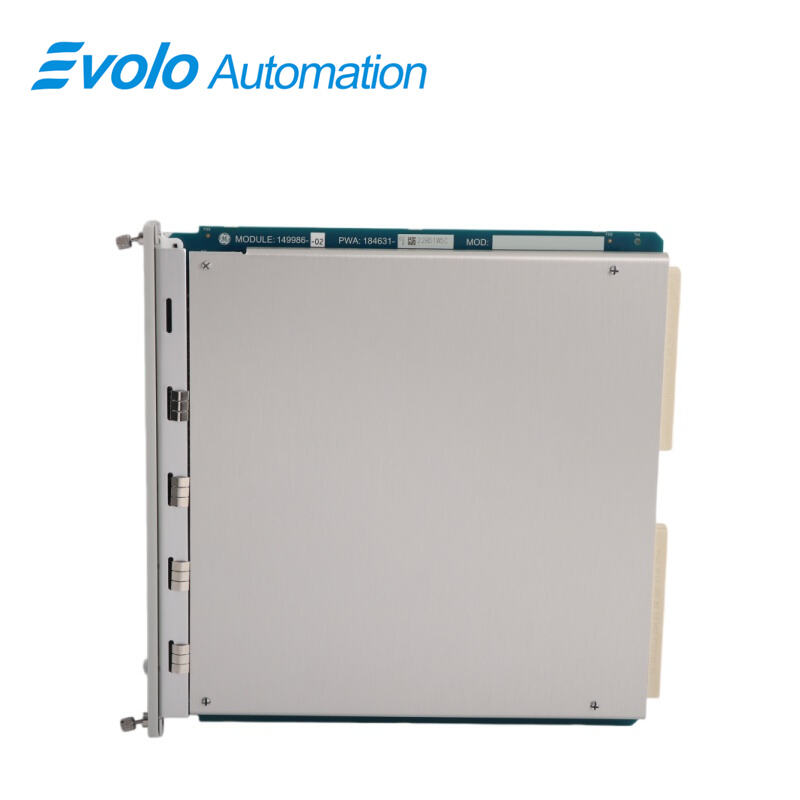

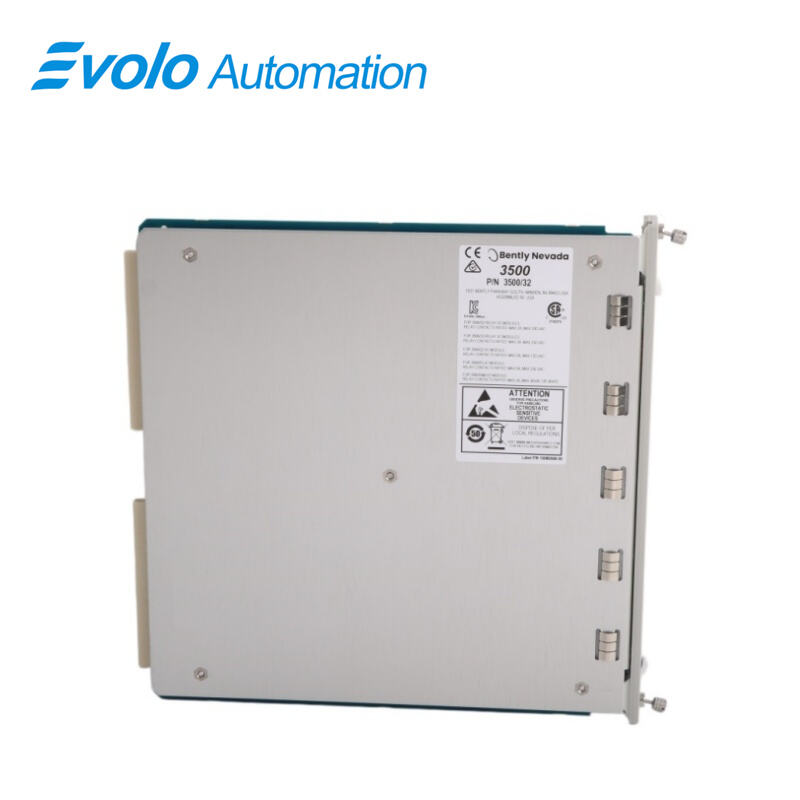

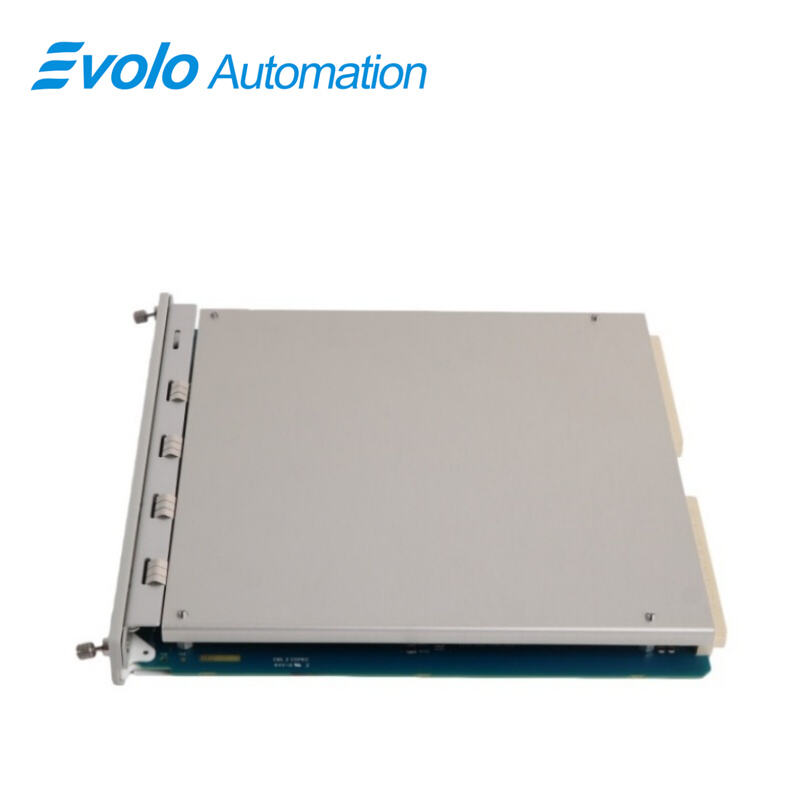

توضیحات
The ماژول کنترل رله ۴ کاناله 3500/32M 149986-02 چهار خروجی رلهی قابل برنامهریزی را برای رکهای اتوماسیون صنعتی فراهم میکند. هر یک از رلههای ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ از نوع تکقطبی دو حالتی (SPDT) بوده، با رزین اپوکسی در برابر نفوذ آب و رطوبت در بستهبندی شده و دارای مدار خاموشکنندهی قوس الکتریکی با ولتاژ مؤثر ۲۵۰ ولت است. رلهها با استفاده از سوئیچهای روی برد قابل انتخاب بین حالت «معمولی بدون انرژی» (Normally Deenergized) و «معمولی با انرژی» (Normally Energized) هستند و عمر تماسهای آنها ۱۰۰٬۰۰۰ دوره در شرایط جریان ۵ آمپر، ۲۴ ولت مستقیم یا ۲۴۰ ولت متناوب است. این ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ توان مصرفی ۵٫۸ وات دارد، در یک شیار جلویی با ارتفاع کامل جای میگیرد و در محدودهی دمایی ۳۰- تا ۶۵+ درجهی سانتیگراد کار میکند؛ در حالت ذخیرهسازی دمای آن از ۴۰- تا ۸۵+ درجهی سانتیگراد با رطوبت نسبی ۹۵٪ غیرممکنالتأثیر (بدون تشکیل قطرات آب) است. دیودهای نوری (LED) وضعیتهای OK، ارتباط TX/RX و هشدار کانال (CH ALARM) را نشان میدهند. سوئیچینگ جریان مستقیم از ۱۰۰ میلیآمپر حداقل تا ۲ آمپر حداکثر و در محدودهی ولتاژ ۰ تا ۱۲۵ ولت مستقیم را پشتیبانی میکند؛ سوئیچینگ جریان متناوب نیز تا ۲ آمپر و ۲۵۰ ولت متناوب را پوشش میدهد. این ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ با نرمافزار پیکربندی Bently Nevada 3500 ادغام میشود تا منطق فعالسازی هشدارها را با استفاده از منطق AND/OR برای رأیگیری خودکار، ارسال هشدار و واکنش به شرایط خطرناک برنامهریزی کند و بدین ترتیب کنترل دقیق فرآیندهای صنعتی حیاتی را ممکن سازد.
کاربردها
خروجیهای رلهی قابل برنامهریزی برای منطق هشدار
The ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ اجازه میدهد تا منطق هشدار AND/OR برای هر یک از چهار کانال بهصورت خودکار پیکربندی شود. هر رله میتواند از ورودیهای هشدار، خطر، نامناسب (Not-OK) یا ورودیهای فردی PPL برای کنترل هشدارهای ماشینآلات با قابلیت سوئیچینگ دقیق در محدوده ۱۰۰ میلیآمپر تا ۲ آمپر جریان مستقیم (DC) و تا ۲ آمپر جریان متناوب (AC) استفاده کند.
کنترل عملکردهای ضربکردن قطع رک (Rack Trip Multiply) و بازنشانی رک (Reset)
با ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ ، اپراتورها میتوانند بهصورت خودکار عملیاتهای ضربکردن قطع رک (Trip Multiply)، غیرفعالسازی هشدار (Alarm Inhibit) و بازنشانی رک (Rack Reset) را اجرا کنند؛ این کار با استفاده از رلههایی انجام میشود که برای ۱۰۰۰۰۰ دوره کارکرد طراحی شدهاند و ولتاژ جریان مستقیم (DC) تا ۱۲۵ ولت را تحمل میکنند و این امر کنترل خودکار بلادرنگ رک را تضمین میکند.
ادغام چندین ماژول در رکهای اتوماسیون
The ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ یک شیار کامل از جلوی رک را اشغال میکند و امکان افزودن چندین ماژول در سمت راست ماژول TDI را فراهم میسازد. رکهای اتوماتیک میتوانند خروجیهای رله چهارکاناله را در چندین ماژول هماهنگ کنند و از ارتباط نوری TX/RX با استفاده از LED برای تأیید صحت سیگنال بهره ببرند.
مدیریت فرآیندهای صنعتی حیاتی
با استفاده از رلههای SPDT درپوشدار با رزین اپوکسی و مهارکنندههای قوس الکتریکی با ولتاژ ۲۵۰ ولت مؤثر (Vrms)، ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ برای موتورها، پمپها یا کمپرسورها در سیستمهای کنترل صنعتی، جابجایی خودکار قابل اعتمادی را در دمای کاری بین ۳۰- تا ۶۵+ درجه سانتیگراد فراهم میکند.
مشخصات
|
ماژولهای ورودی/خروجی فضای رک |
یک شیار عقبی با ارتفاع کامل |
|
حداقل جریان قابل سوئیچشدن |
۱۰۰ میلیآمپر در ۱۲ ولت جریان مستقیم (جریان مستقیم، بار مقاومتی) |
|
حداکثر جریان قابل سوئیچشدن در جریان مستقیم |
۲ آمپر در ۰ تا ۳۰ ولت جریان مستقیم، ۰٫۷۵ آمپر در ۴۸ ولت جریان مستقیم، ۰٫۲ آمپر در ۱۲۵ ولت جریان مستقیم |
|
حداکثر ولتاژ قابل سوئیچ شدن (جریان مستقیم) |
۱۲۵ ولت جریان مستقیم |
|
حداکثر ولتاژ قابل سوئیچ شدن (جریان متناوب) |
250 ولت AC |
|
حداکثر جریان قابل سوئیچ شدن (جریان متناوب) |
2 A |
|
حداکثر توان قابل سوئیچ شدن |
۴۵۰ ولتآمپر |
مزیت رقابتی
توانایی سوئیچکردن رله با توان بالا
The ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ جریانهای مستقیم را تا ۲ آمپر در ۳۰ ولت DC و جریانهای متناوب را تا ۲ آمپر در ۲۵۰ ولت AC سوئیچ میکند و امکان کنترل خودکار دستگاههای صنعتی با جریان بالا را بدون نیاز به رلههای خارجی اضافی فراهم میسازد.
طول عمر طولانی رله برای اتوماسیون مداوم
با ۱۰۰۰۰۰ دوره عملکرد در جریان ۵ آمپر، ۲۴ ولت DC یا ۲۴۰ ولت AC، ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ عملکرد بلندمدت را برای هشدارهای خودکار و کنترل فرآیندها فراهم میکند و فراوانی نگهداری را کاهش میدهد.
بازخورد فوری وضعیت رک از طریق LEDها

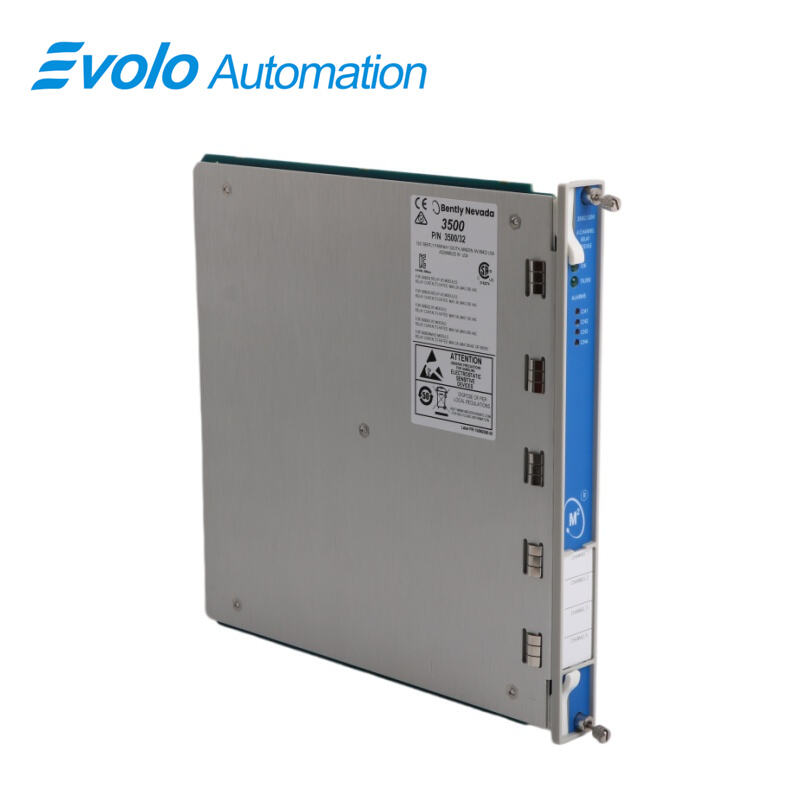

LEDهای OK، TX/RX و CH ALARM روی پنل جلویی ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ به اپراتورها امکان میدهد تا بهصورت بصری عملکرد رله، ارتباطات و وضعیت هشدارها را تأیید کنند و از عیبیابی و نگهداری خودکار پشتیبانی نمایند.
عملکرد در محیطهای صنعتی سخت
The ۳۵۰۰/۳۲M ۱۴۹۹۸۶-۰۲ عملکرد در دامنه دمایی ۳۰- تا ۶۵+ درجه سانتیگراد، تحمل رطوبت غیرمتراکم تا ۹۵٪ و ذخیرهسازی ایمن در دامنه دمایی ۴۰- تا ۸۵+ درجه سانتیگراد، که امکان کنترل خودکار رله را در شرایط صنعتی بسیار سخت فراهم میکند.
