بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330103-02-06-10-02-05 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
020 mm |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
60 میلیمتر |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
1.8x1.6x113cm |
|
وزن: |
0.05kg |
توضیح

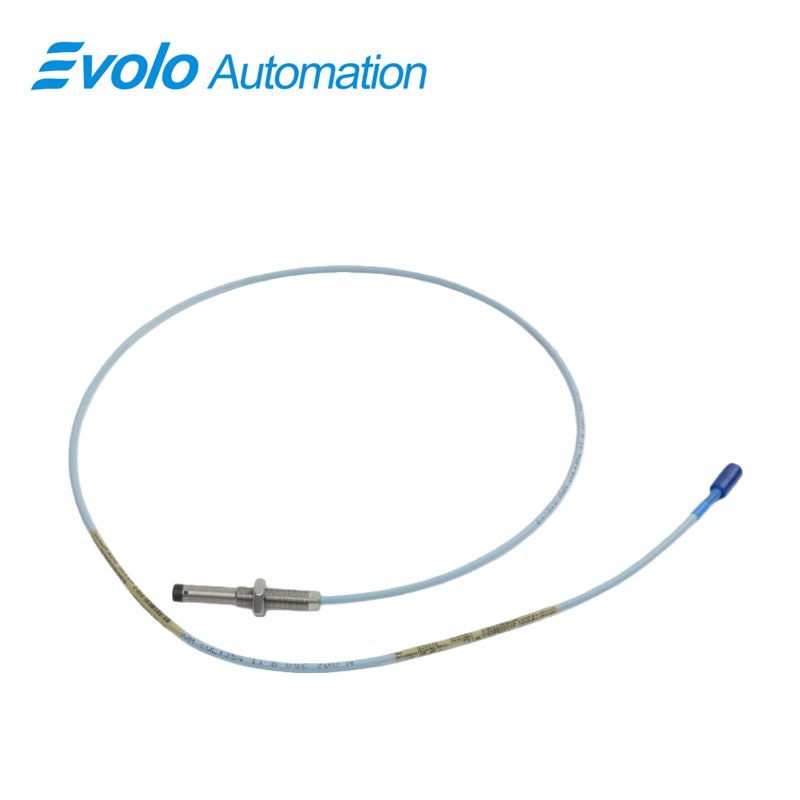

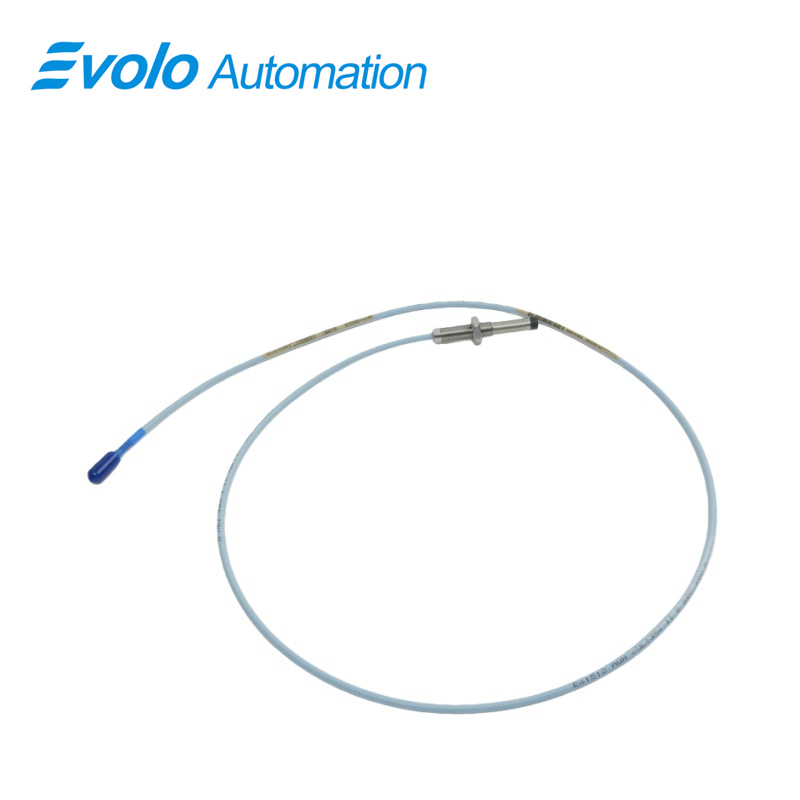

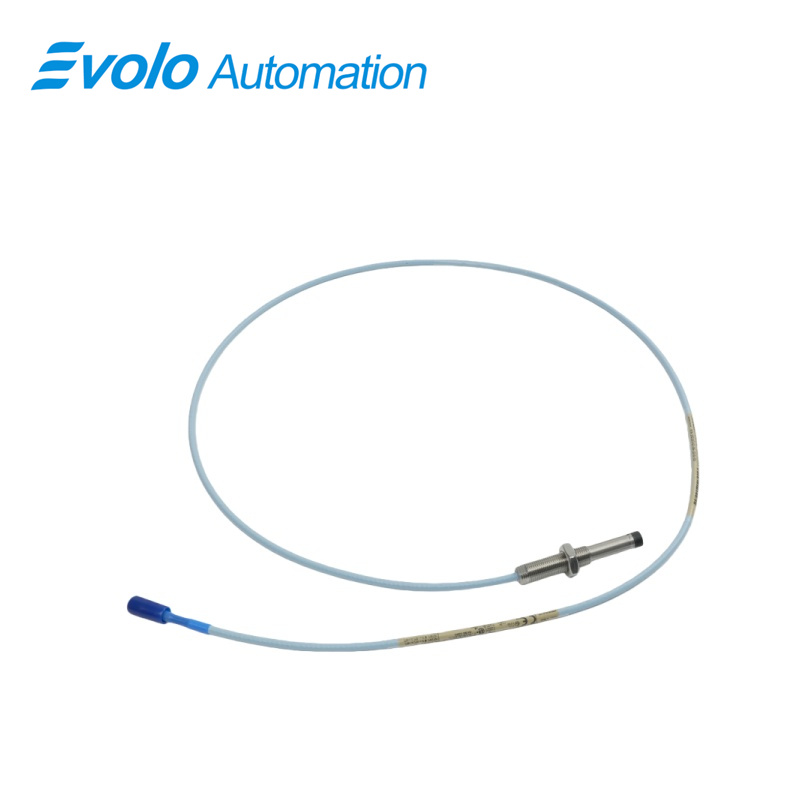

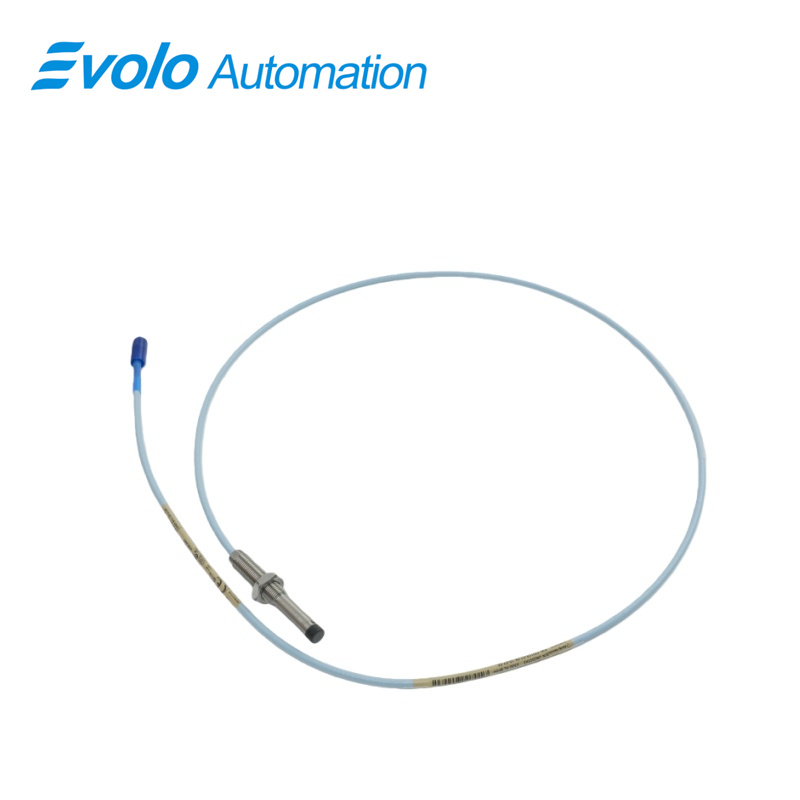

پروب نزدیکی 330103-02-06-10-02-05 3300 XL 8 میلیمتری یک ترانسدیوسر القایی با دقت بالا است که برای اندازهگیری ارتعاش، جابجایی و موقعیت دینامیکی محور در محیطهای اتوماسیون صنعتی و ماشینآلات دوار طراحی شده است. این پروب به عنوان بخشی از سیستم ترانسدیوسر نزدیکی 3300 XL 8 میلیمتری، خروجی ولتاژ متناسبی را ارائه میدهد که برای نظارت بدون تماس از توربینها، کمپرسورها و ماشینهای یاتاقان فیلم مایع مناسب است، جایی که پاسخ سیگنال پایدار برای نگهداری مبتنی بر وضعیت و تشخیص پیشبینانه حیاتی میباشد. این پروب دارای محدوده خطی 2 میلیمتر، مقاومت خروجی 50 اهم و دامنه دمایی کاری از 52- درجه سانتیگراد تا 177+ درجه سانتیگراد است و امکان نظارت هم در شرایط استاتیکی و هم دینامیکی را از طریق سیستمهای SCADA، DCS و پلتفرمهای پیشرفته سلامت ماشینآلات فراهم میکند. طراحیهای مکانیکی اختصاصی CableLoc و TipLoc، استحکام کششی 330 نیوتنی را فراهم کرده و قابلیت اطمینان بلندمدت در شرایط سخت صنعتی را تضمین میکنند. تأییدیههای CSA، ATEX و IECEx امکان استفاده از این پروب در تأسیسات خطرناک پتروشیمی و تولید انرژی را فراهم میکنند. اتصالات کوچک ClickLoc امکان نصب قوی در محل و تعویض قطعات را فراهم میکنند، در حالی که سازگاری عقبسو با ترانسدیوسرهای غیر-XL سری 3300 با ابعاد 5 و 8 میلیمتری، انعطافپذیری ارتقا را بدون نیاز به تنظیم مجدد افزایش میدهد. پروب 330103-02-06-10-02-05 از مرجع Keyphasor، اندازهگیری سرعت و تشخیص ارتعاش با وفاداری بالا پشتیبانی میکند که زمان بهرهبرداری از داراییها، منطق محافظت مکانیکی و عملکرد کلی اتوماسیون را در داراییهای تولیدی محرک توربینی بهبود میبخشد.
کاربردها
تشخیص ارتعاش محور توربین کاربرد ۱
دستگاه 330103-02-06-10-02-05 اندازهگیری غیرتماسی ارتعاش را در محدوده خطی ۲ میلیمتری فراهم میکند و از تحلیل همزمان مدار، دامنه و فرکانس در توربینهای بخار و گاز پشتیبانی میکند. ادغام آن با پلتفرمهای نظارت وضعیت، تشخیص زودهنگام عدم تعادل، تماس و عدم همترازی را بهبود میدهد.
موقعیت محور کمپرسور و حرکت دینامیکی کاربرد ۲
کمپرسورهای دارای یاتاقان لایه روغنی به حساسیت بالایی برای سیگنالهای جابهجایی دینامیکی نیاز دارند. با مقاومت خروجی ۵۰ اهمی و تناسب پایدار ولتاژ، این سوند ردیابی حرکت میله را به منظور زمانبندی نگهداری پیشبینانه در واحدهای پتروشیمی و تراکم گاز طبیعی مایع (LNG) بهبود میبخشد.
مرجع فاز Keyphasor و سنجش سرعت کاربرد ۳
دریافت زاویه فاز و دور موتور با وضوح بالا، مرجع زمانبندی حیاتی برای نمودارهای مدار محور و تشخیص نقص فراهم میکند. ویژگیهای ولتاژ متناسب امکان تشخیص سرعت صفر و نظارت بر راهاندازی گذرا در سیستمهای کنترل توربین خودکار را فراهم میآورند.
کاربرد ۴ نظارت مطابق با استاندارد API 670 در اتوماسیون صنعتی
پلتفرم 3300 XL 8 میلیمتری با الزامات API 670 در محدوده خطی، دقت و پایداری دما سازگار است و امکان ادغام در حلقههای محافظتی مبتنی بر SCADA را برای داراییهای دوار در پالایشگاهها، خطوط لوله و نیروگاهها فراهم میکند.
کاربرد ۵ نظارت بر وضعیت تأسیسات خطرناک
موافقتهای CSA، IECEx و ATEX امکان نصب در واحدهای پتروشیمی خطرناک را فراهم میآورند. محدوده دمایی از −52°C تا +177°C از پوستههای توربین بخار با دمای بالا و ایستگاههای فشردهساز بیرونی با راهاندازی سرد را بدون کاهش کیفیت سیگنال پشتیبانی میکند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
مزیت ۱ سازگاری معکوس هزینه ارتقا را کاهش میدهد
سیستم 3300 XL 8 میلیمتر با ترانسدیوسرهای غیر XL 5 میلیمتری و 8 میلیمتری قابل تعویض است، که از نیاز به تنظیم مجدد جلوگیری میکند، زمان بازسازی را کاهش میدهد و هزینه سرمایهگذاری مدرنسازی داراییهای اتوماسیون را پایین میآورد.
مزیت 2 معماری کابل مکانیکی مقاوم
فناوری اختراعشده CableLoc و TipLoc تحمل کششی 330 نیوتنی را فراهم میکند و در برابر خرابیهای ناشی از لرزش و تنش در مسیرکشی کابل، ماندگاری آن را افزایش میدهد و بازههای نگهداری را در نصبهای توربین و کمپرسور طولانیتر میکند.
مزیت 3 گواهیهای محلهای خطرناک
تأییدیههای CSA، IECEx و ATEX امکان استقرار جهانی در محیطهای انفجاری مرتبط با فرآوری پتروشیمی را فراهم میکنند و تضمین میکنند که بدون نیاز به صدور مجدد گواهی، با استانداردها سازگار باشند.
مزیت 4 پایداری دما برای عملیات سخت
ظرفیت عملیاتی در دامنه دمایی از −52°C تا +177°C امکان اندازهگیری مداوم را در مناطق توربین بازپخت گرم و چرخههای راهاندازی سرد فراهم میکند و مدلهای قابلیت اطمینان را در تولید برق و اتوماسیون پالایشگاهی پشتیبانی میکند.
مزیت 5 نگهداری پیشبینانه و دقت تشخیصی
سنسورهای بدون تماس، وفاداری دامنه ارتعاش را بهبود میبخشند، دقت تشخیص را افزایش میدهند و از الگوریتمهای نگهداری پیشبینانه پشتیبانی میکنند که در نتیجه موجب افزایش در دسترسپذیری داراییها و کاهش خطر توقفهای ناگهانی در ماشینآلات با ارزش بالا میشوند.
