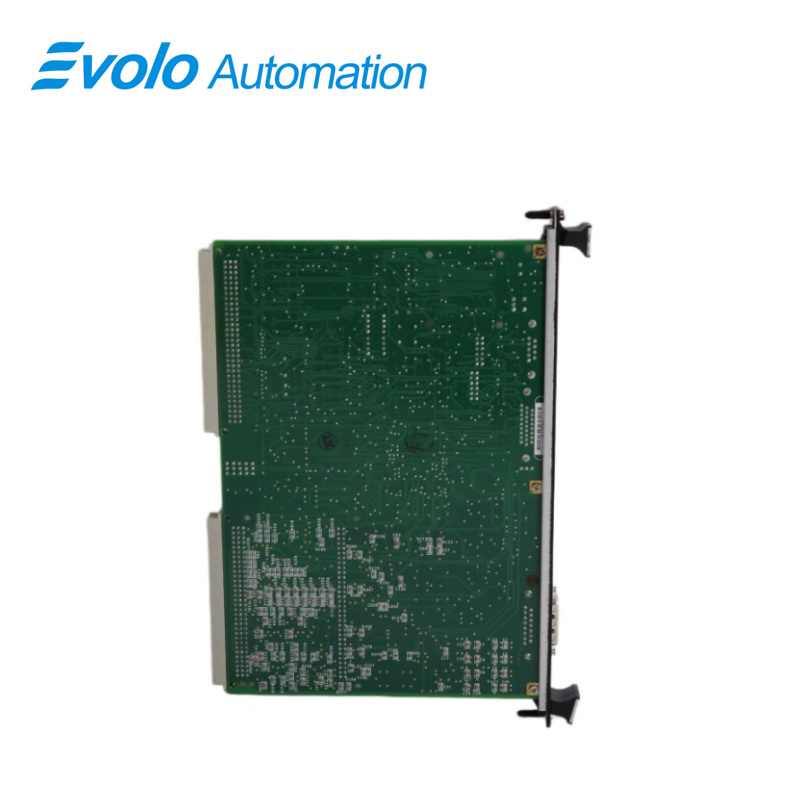

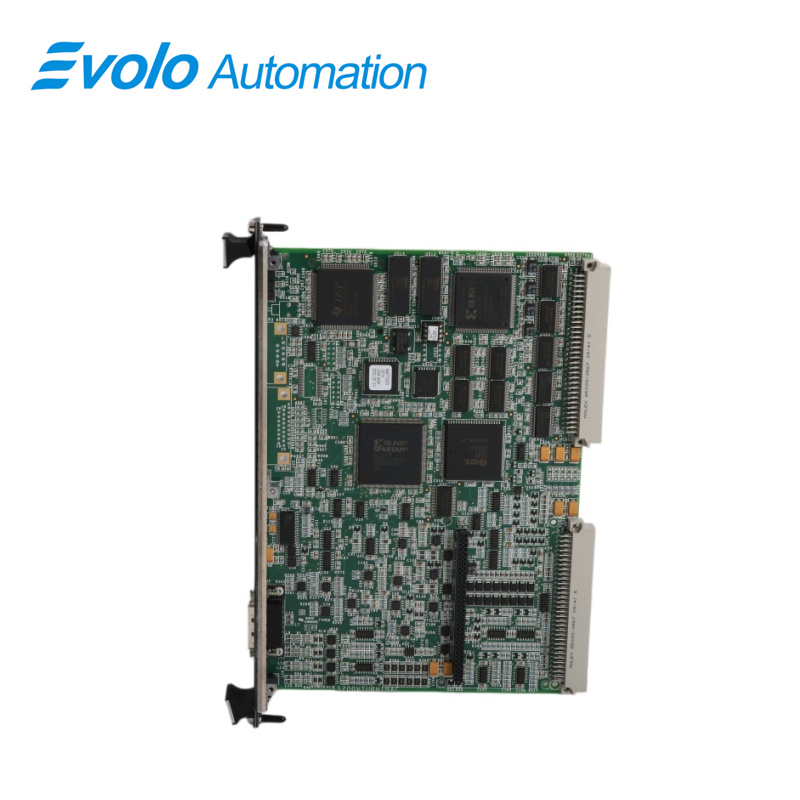

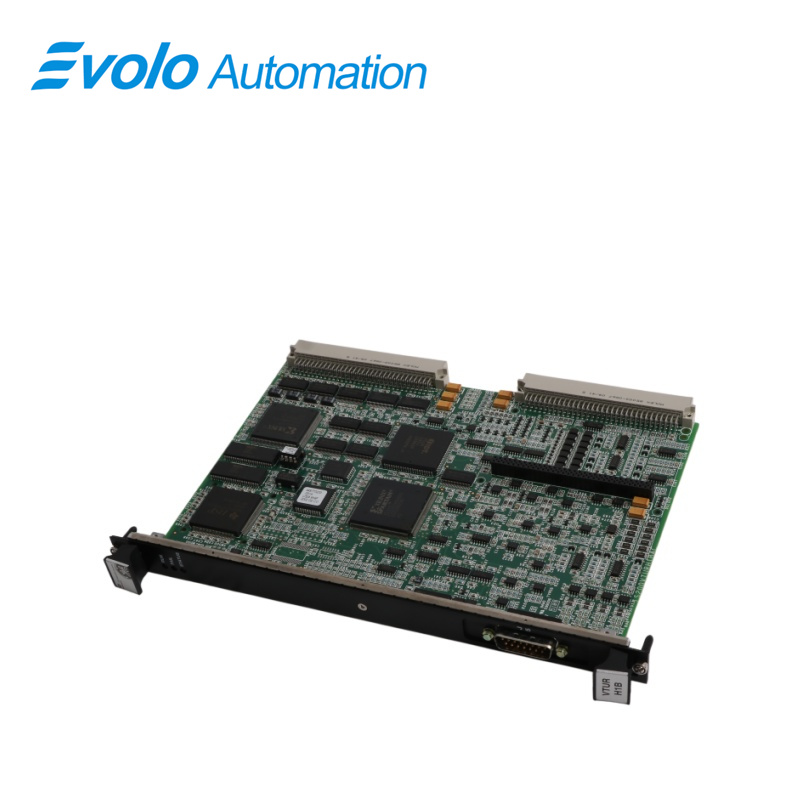

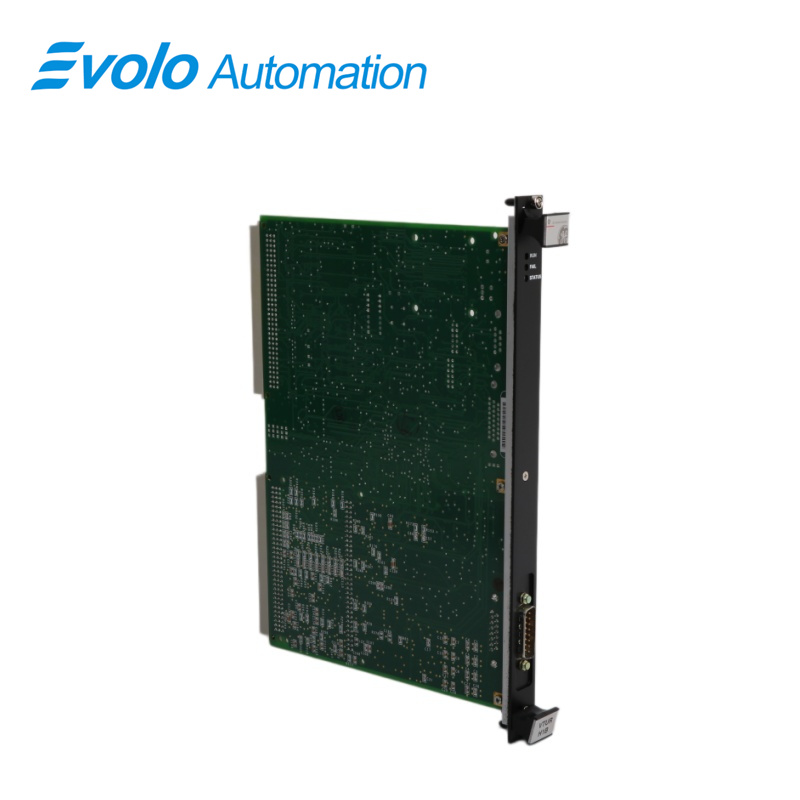

IS200VTURH1BAC primaire turbinebeveiligingsprintplaat

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200VTURH1BAC
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

IS200VTURH1BAC is een primaire turbinebeveiligingskaart ontwikkeld door GE. Het maakt deel uit van het Mark-VI-besturingssysteem. De besturingsfunctie bewaakt drie belangrijke overspeed-uitschakelrelais op het aansluitbord. Het uitschakelsignaal, geactiveerd door de regelaar, wordt doorgestuurd naar TRPG voordat de noodmagneetschakelaars worden geactiveerd. Het overspeed-uitschakelcommando voor de turbine kan afkomstig zijn van VTUR of VPRO. TRPG ondersteunt negen magnetische relais die zijn bedoeld voor de interface met drie uitschakelmagneetschakelaars, ook wel Elektrische Uitschakelapparaten (EUA) genoemd. In TMR-systemen worden alle negen relais gebruikt, terwijl in simplexsystemen slechts drie relais worden ingezet.

Toepassingen

Stroomopwekking: Dit is het primaire toepassingsgebied voor deze kaart. Het bewaakt de snelheid van gasturbines en stoomturbines in elektriciteitscentrales en onderbreekt snel de brandstof- of stoomtoevoer bij overspeed of andere afwijkingen.

Toepassingen: Combinatiecycluskrachtcentrales, kernenergiecentrales en traditionele steenkoolgestookte krachtcentrales.

Olie & Gas: Op langeafstandspijpleidingen of in verwerkingsstations wordt dit bord gebruikt om turbines te beschermen die worden aangedreven door grote machines.

Toepassingen: Liquefied Natural Gas (LNG)-verwerkingsinstallaties, aardgascompressiestations en grote olieraffinaderijen.

Zware productie: In sommige grote chemische fabrieken of papierfabrieken worden turbines gebruikt als energiebronnen om grote compressoren of pompen te laten draaien.

Toepassingen: Grote petrochemische installaties, metallurgische installaties en staalfabrieken.

Duurzame energie: Hoewel deze technologieën vaker voorkomen bij traditionele energiebronnen, worden ze ook toegepast in waterkracht en sommige geavanceerde windenergiebewakingssystemen.

Toepassingen: Grote waterkrachtcentrales.

Operatie

1 Aansluitplaten: De gekozen primaire uitschakelaansluitplaat, aangeduid als TRPx, communiceert met de elektrische uitschakelapparaten (ETD) die verantwoordelijk zijn voor het activeren van de primaire uitschakelmagneten. TRPx bevat speciaal voor deze interface ontworpen relais, wat een betrouwbare en efficiënte werking waarborgt.

2 Nooduitschakelfunctie: Werkt doorgaans samen met een nooduitschakelplaat (TREG) om zowel de primaire als de nooduitschakelfuncties te beheren. Deze dubbele functionaliteit zorgt voor uitgebreide bescherming tegen turbinestoringen of noodsituaties.

3 ETD-interface: PTUR (Primaire Uitschakeluniterelay) ondersteunt maximaal drie elektrische uitschakelapparaten (ETD’s) die worden aangestuurd via elke combinatie van TRPx/TREx, waardoor flexibele configuratie en schaalbaarheid bij het beheren van uitschakelmagneten mogelijk zijn.

Vlamdetectie en oversnelheidstrikbesturing

1 Vlamdetectorbewaking: De kaart is verantwoordelijk voor het bewaken van acht Geiger-Müller-vlamdetectoren in toepassingen met gasturbines. Deze detectoren zijn verbonden met de kaart en worden van 335 V gelijkstroom, 0,5 mA gevoed door een externe voeding.

2 Overspeed-uitschakelrelaisbesturing: De kaart bestuurt drie primaire overspeed-uitschakelrelais op het TRPG-aansluitbord. Op basis van de turbinesnelheid en andere parameters genereert de kaart uitschakelsignalen die de noodmagneetschakelaars activeren om de turbine bij een overspeed-conditie te stoppen. Dit veiligheidsmechanisme is cruciaal om catastrofale storingen te voorkomen en de veiligheid van het personeel te waarborgen.

Veelgestelde Vragen

V: Wat is IS200VTURH1BAC?

A: IS200VTURH1BAC is een primaire turbinebeveiligingskaart ontwikkeld door General Electric (GE) als onderdeel van de Mark VI-besturingssysteemserie.

V: Wat is de primaire overspeed-uitschakeling in IS200VTURH1BAC en hoe wordt deze geactiveerd?

A: De primaire overspeed-beveiliging in de IS200VTURH1BAC is een kritieke veiligheidsfunctie die is ontworpen om te voorkomen dat de turbine de veilige bedrijfssnelheidsgrenzen overschrijdt. Deze wordt geactiveerd door de hoofdcontroller, die de uitschakelvoorwaarde berekent op basis van de turbinesnelheid en gerelateerde parameters, en vervolgens het uitschakelsignaal naar de IS200VTURH1BAC-kaart stuurt voor uitvoering.

V: Wat is de rol van de primaire turbinebeveiligingskaart IS200VTURH1BAC?

A: De primaire uitschakelterminekaart IS200VTURH1BAC fungeert als interface tussen het regelsysteem en de elektrische uitschakelapparaten. Deze beheert de activering van de primaire uitschakelmagneten via speciale relais, waardoor snelle, betrouwbare en nauwkeurige uitschakelingen worden gegarandeerd.

V: Hoe werkt de nooduitschakelfunctie met de IS200VTURH1BAC?

A: De IS200VTURH1BAC-kaart werkt meestal samen met een noodafslagkaart zoals de TREG. Deze gecoördineerde opstelling stelt het systeem in staat om zowel primaire als noodafslagcondities te verwerken, waardoor uitgebreide turbinebescherming wordt geboden tegen overslag, storingen of andere kritieke fouten.
