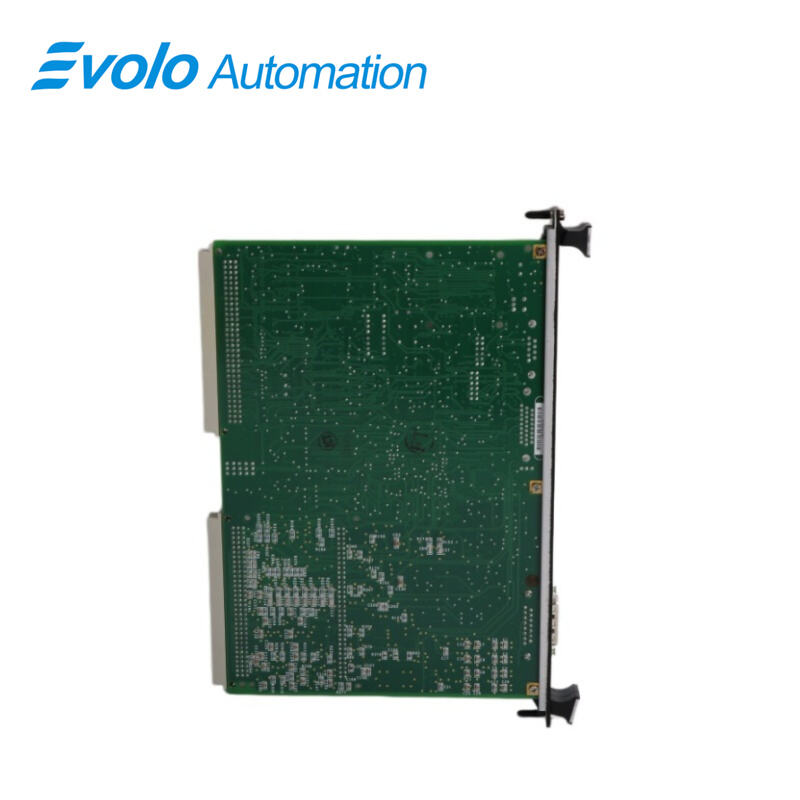

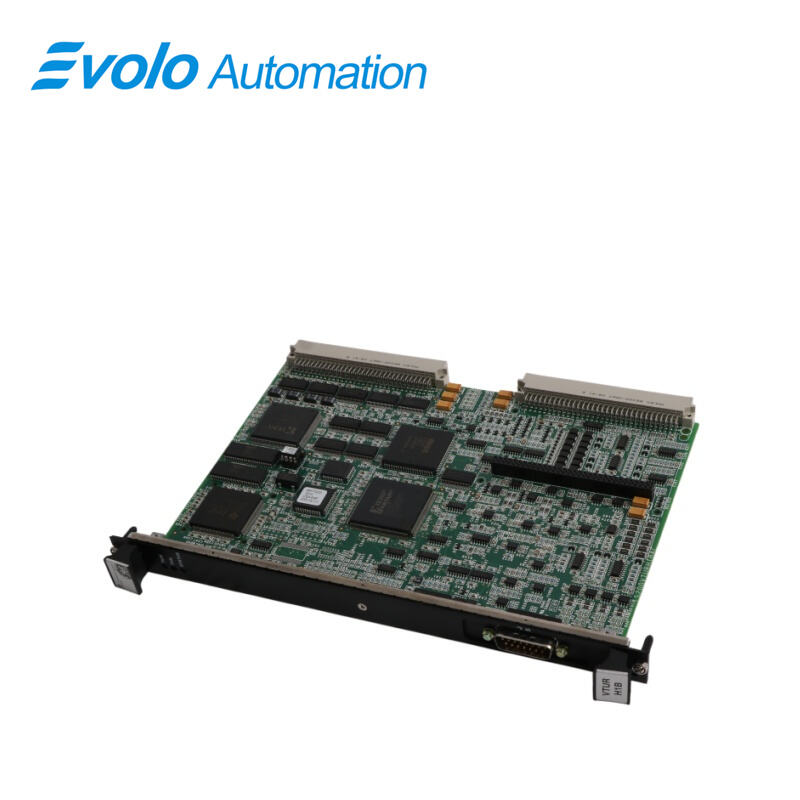

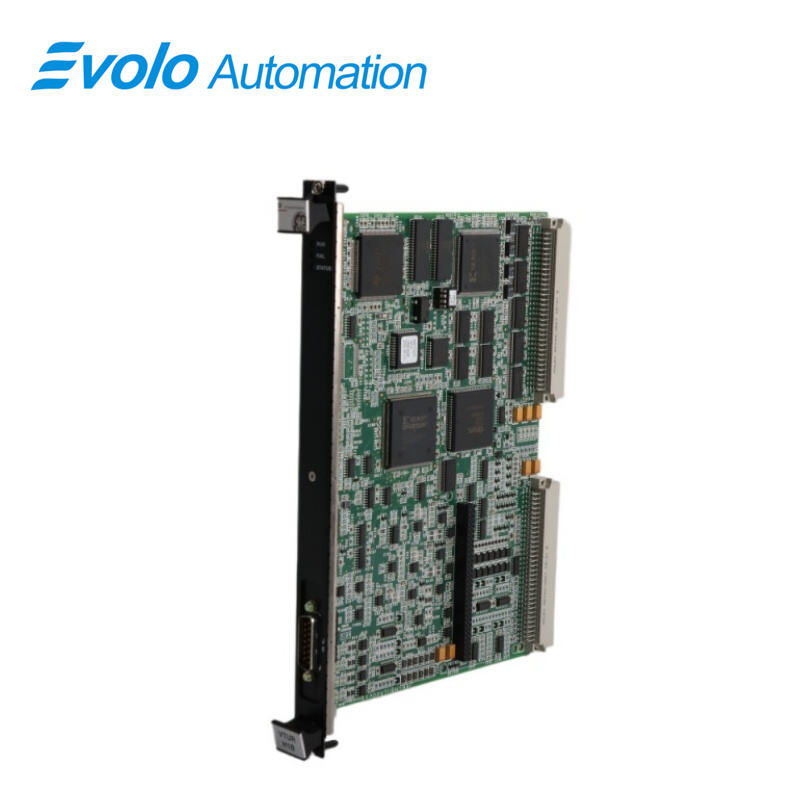

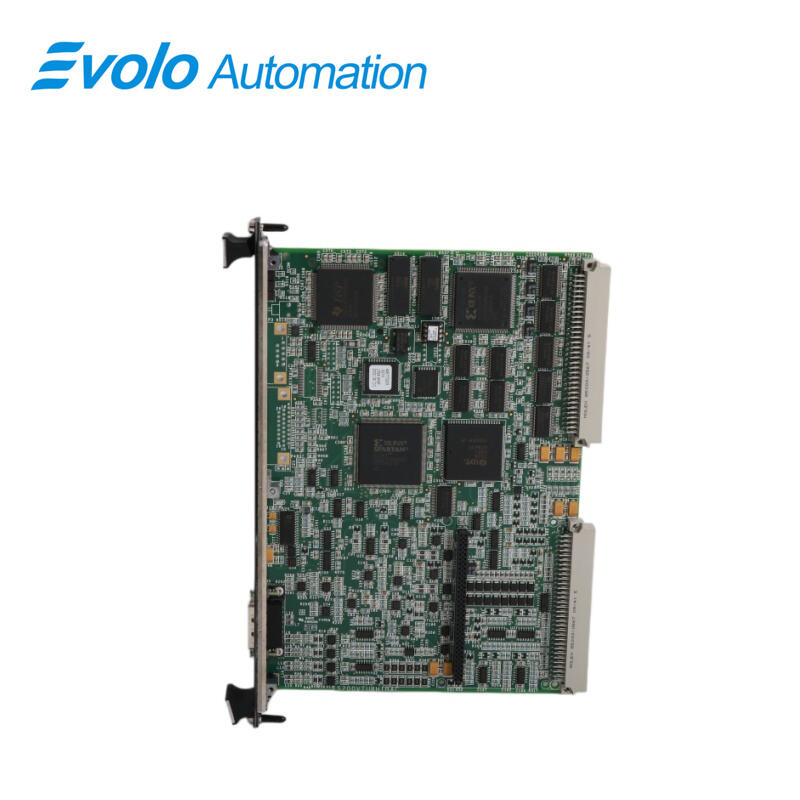

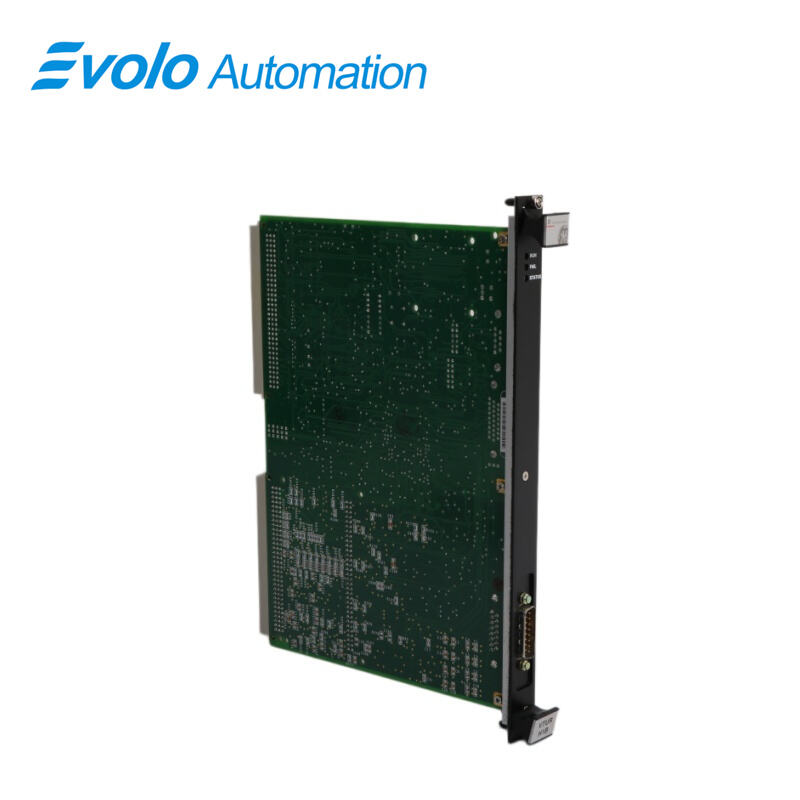

برد اصلی محافظت از توربین IS200VTURH1BAC

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200VTURH1BAC
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

IS200VTURH1BAC یک برد حفاظت اصلی توربین است که توسط شرکت جنرال الکتریک (GE) توسعه یافته است و بخشی از سیستم کنترل Mark VI می‌باشد. این تابع کنترلی سه رله قطع فراتر از سرعت (overspeed trip relays) کلیدی را که روی ترمینال برد نصب شده‌اند، نظارت می‌کند. سیگنال قطع توسط کنترلر فعال شده و پیش از فعال‌سازی سولنوئیدهای اضطراری، به TRPG ارسال می‌شود. دستور قطع فراتر از سرعت توربین ممکن است از VTUR یا VPRO نشأت گرفته باشد. TRPG شامل نه رله مغناطیسی است که وظیفه رابط‌گیری با سه سولنوئید قطع — که به‌عنوان دستگاه‌های قطع الکتریکی (ETD) شناخته می‌شوند — را بر عهده دارند. در سیستم‌های TMR همه نه رله فعال هستند، در حالی که در سیستم‌های ساده (simplex) تنها سه رله استفاده می‌شوند.

کاربردها

تولید انرژی: این حوزه کاربرد اصلی این برد است. این برد سرعت توربین‌های گازی و بخاری را در نیروگاه‌ها نظارت می‌کند و در صورت وقوع فراتر از سرعت یا سایر ناهنجاری‌ها، به‌سرعت تأمین سوخت/بخار را قطع می‌کند.

کاربردها: نیروگاه‌های ترکیبی، نیروگاه‌های هسته‌ای و نیروگاه‌های سنتی زغال‌سنگی.

نفت و گاز: در خطوط لوله بلندمدت یا ایستگاه‌های فرآورش، این تابلو برای محافظت از توربین‌های محرک ماشین‌آلات بزرگ استفاده می‌شود.

کاربردها: نیروگاه‌های فرآورش گاز طبیعی مایع (LNG)، ایستگاه‌های فشرده‌سازی گاز طبیعی و پالایشگاه‌های بزرگ نفت.

صنایع سنگین: در برخی از کارخانه‌های شیمیایی بزرگ یا کارخانه‌های کاغذسازی، از توربین‌ها به‌عنوان منبع تأمین انرژی برای محرک کمپرسورها یا مجموعه‌های پمپ بزرگ استفاده می‌شود.

کاربردها: کارخانه‌های بزرگ پتروشیمی، کارخانه‌های فلزوری و کارخانه‌های فولادسازی.

انرژی تجدیدپذیر: اگرچه این فناوری‌ها عمدتاً در منابع سنتی انرژی رایج‌ترند، اما کاربرد آن‌ها به نیروگاه‌های برق‌آبی و برخی از سیستم‌های پیشرفته نظارت بر توربین‌های بادی نیز گسترش یافته است.

کاربردها: نیروگاه‌های بزرگ برق‌آبی.

عملیات

1 تابلوهای اتصال: تابلوی اصلی اتصال قطع انتخاب‌شده، که به آن TRPx گفته می‌شود، با دستگاه‌های الکتریکی قطع (ETD) که مسئول فعال‌سازی سلونوئیدهای قطع اصلی هستند، ارتباط برقرار می‌کند. TRPx حاوی رله‌هایی است که به‌طور خاص برای این ارتباط طراحی شده‌اند و عملکردی قابل‌اطمینان و کارآمد را تضمین می‌کنند.

2 عملکرد قطع اضطراری: معمولاً در کنار تابلوی قطع اضطراری (TREG) کار می‌کند تا هر دو عملکرد قطع اصلی و اضطراری را مدیریت نماید. این دو عملکرد مشترک، حفاظت جامعی در برابر نقص‌های توربین یا شرایط اضطراری فراهم می‌کند.

3 رابط ETD: رله واحد قطع اصلی (PTUR) از سه دستگاه الکتریکی قطع (ETD) که از هر ترکیب TRPx/TREx راه‌اندازی می‌شوند، پشتیبانی می‌کند؛ این امر امکان پیکربندی انعطاف‌پذیر و مقیاس‌پذیری در مدیریت سلونوئیدهای قطع را فراهم می‌سازد.

تشخیص شعله و کنترل قطع اضطراری به دلیل افزایش سرعت بیش از حد

۱ نظارت بر شناساگر شعله: این برد مسئول نظارت بر هشت شناساگر شعله گایگر-مولر در کاربردهای توربین گازی است. این شناساگرها به این برد متصل شده و از یک منبع تغذیه خارجی با ولتاژ ۳۳۵ ولت جریان مستقیم و جریان ۰٫۵ میلی‌آمپر تغذیه می‌شوند.

۲ کنترل رله قطع اوراسپید: این برد سه رله اصلی قطع اوراسپید را روی برد ترمینال TRPG کنترل می‌کند. این برد سیگنال‌های قطع را بر اساس سرعت توربین و سایر پارامترها تولید کرده و سولنوئیدهای اضطراری را فعال می‌سازد تا در صورت وقوع شرایط اوراسپید، توربین را خاموش کند. این مکانیزم ایمنی برای جلوگیری از خرابی‌های فاجعه‌بار و تضمین ایمنی پرسنل از اهمیت بالایی برخوردار است.

سوالات متداول

سوال: IS200VTURH1BAC چیست؟

پاسخ: IS200VTURH1BAC یک برد حفاظت اولیه توربین است که توسط شرکت جنرال الکتریک (GE) به‌عنوان بخشی از سری سیستم کنترل Mark VI توسعه داده شده است.

سوال: قطع اوراسپید اولیه در IS200VTURH1BAC چیست و چگونه فعال می‌شود؟

پاسخ: قطع اضطراری اصلی در سرعت بیش از حد در ماژول IS200VTURH1BAC یک عملکرد ایمنی حیاتی است که برای جلوگیری از عبور توربین از حد مجاز سرعت عملیاتی طراحی شده است. این عملکرد توسط کنترل‌کننده اصلی فعال می‌شود که شرایط قطع را بر اساس سرعت توربین و پارامترهای مرتبط محاسبه کرده و سپس سیگنال قطع را به برد IS200VTURH1BAC برای اجرا ارسال می‌کند.

سوال: نقش برد حفاظت اصلی توربین IS200VTURH1BAC چیست؟

پاسخ: برد اتصال ترمینال قطع اصلی IS200VTURH1BAC به‌عنوان رابطی بین سیستم کنترل و دستگاه‌های قطع الکتریکی عمل می‌کند. این برد فعال‌سازی سلونوئیدهای قطع اصلی را از طریق رله‌های اختصاصی مدیریت می‌کند تا عملیات قطع را با سرعت، قابلیت اطمینان و دقت بالا تضمین نماید.

سوال: نحوه عملکرد قابلیت قطع اضطراری با ماژول IS200VTURH1BAC چگونه است؟

الف: برد IS200VTURH1BAC معمولاً به‌صورت هماهنگ با یک برد قطع اضطراری مانند TREG کار می‌کند. این پیکربندی هماهنگ، امکان مدیریت همزمان شرایط قطع اصلی و قطع اضطراری را فراهم می‌کند و محافظت جامعی برای توربین در برابر افزایش سرعت، خطاها یا سایر خرابی‌های حیاتی ارائه می‌دهد.
