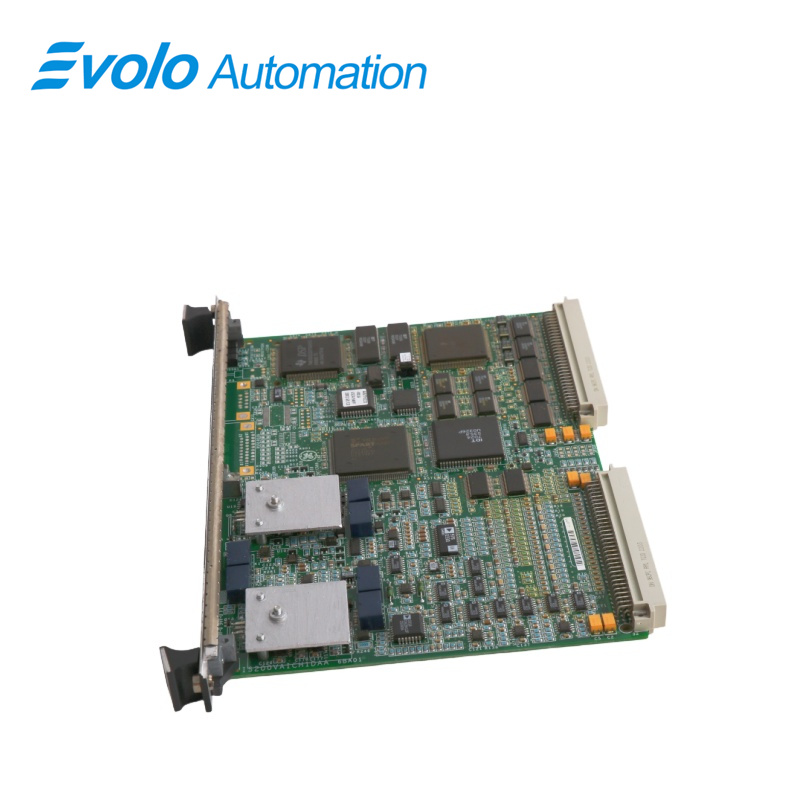

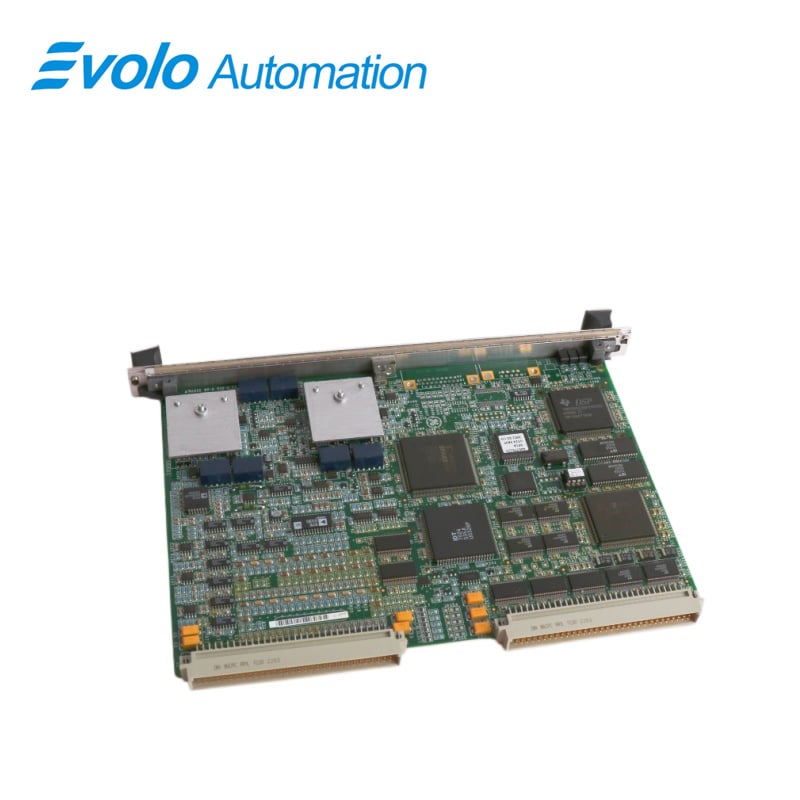

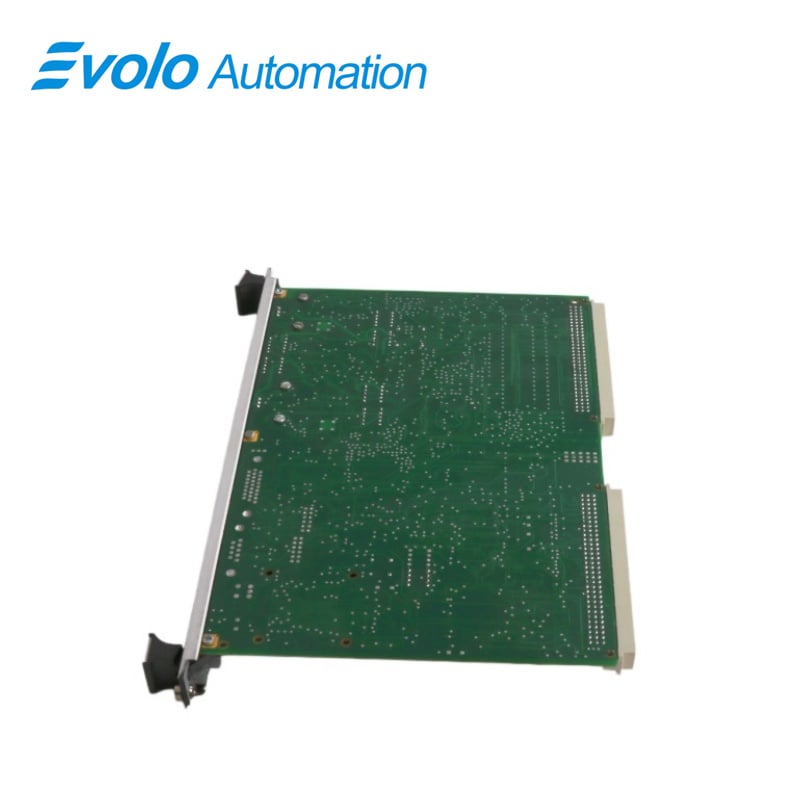

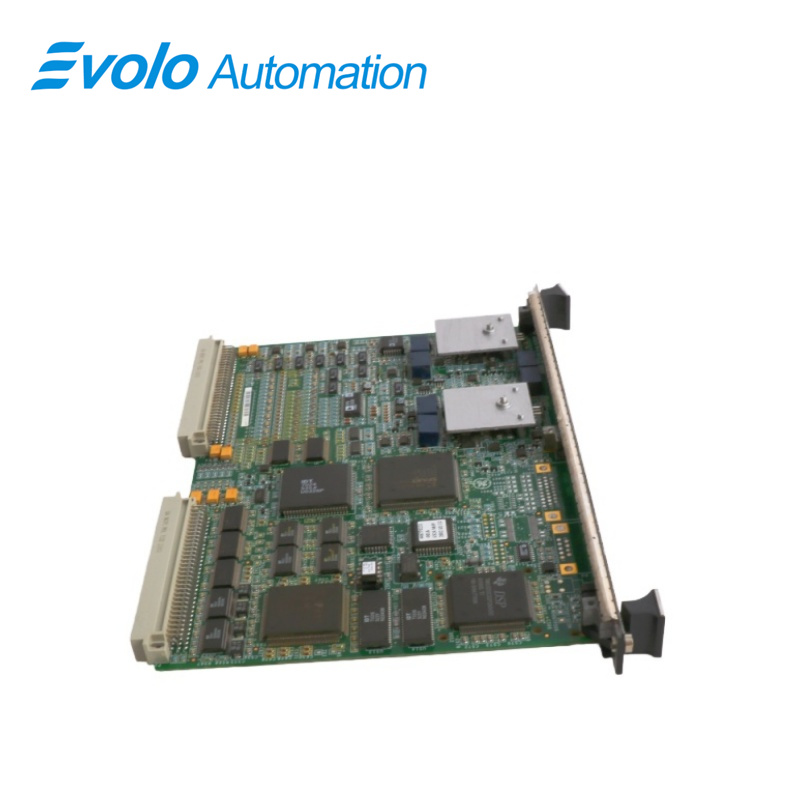

IS200VAICH1DAA IS200VAICH1D Analoge ingangskaart

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IS200VAICH1DAA IS200VAICH1D
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

IS200VAICH1DAA IS200VAICH1D is een analoge ingangskaart ontwikkeld door GE. Het maakt deel uit van het Mark VI-besturingssysteem. De veelzijdigheid van de VAIC strekt zich uit tot ondersteuning van zowel simplex- als drievoudig modulair redundante (TMR) toepassingen, waardoor deze zich aanpast aan verschillende systeemconfiguraties. Hoewel de simplexconfiguratie niet beschikt over de inherente redundantie van de TMR-opstelling, vormt zij een geschikte en efficiënte oplossing voor toepassingen waarbij één VAIC voldoende is om aan de systeemeisen te voldoen. De eenvoud van de opstelling vergemakkelijkt integratie en onderhoud in situaties waarbij de extra fouttolerantie die TMR biedt geen kritische vereiste is.

Kenmerken

1 Drievoudige modulaire redundantieconfiguratie (TMR): Bij een TMR-toepassing speelt de VAIC een cruciale rol bij het verbeteren van de betrouwbaarheid en fouttolerantie van het systeem. De ingangssignalen van de aansluitplaat worden verdeeld over drie afzonderlijke VME-boordracks met de labels R, S en T, waarbij elk rack zijn eigen exemplaar van de VAIC bevat. Deze drievoudige configuratie zorgt voor redundantie, waarbij elke VAIC de ingangssignalen onafhankelijk verwerkt.

2 De uitgangssignalen worden zorgvuldig aangestuurd met behulp van een eigen circuit dat de bijdragen van alle drie de VAIC’s op elkaar afstemt. Deze samenwerking zorgt ervoor dat de gewenste uitgangsstroom wordt bereikt. In het ongelukkige geval van een hardwarestoring in één van de VAIC’s wordt een failovermechanisme geactiveerd. De defecte VAIC wordt onmiddellijk uit het uitgangscircuit verwijderd, terwijl de overige twee VAIC’s naadloos doorgaan met hun werking en de juiste uitgangsstroom handhaven. Deze redundantie verhoogt de betrouwbaarheid en fouttolerantie van het systeem aanzienlijk, waardoor continu bedrijf wordt gegarandeerd, zelfs bij hardwarestoringen.

3 Eenvoudige Simplex-configuratie: Bij een simplexconfiguratie werkt de VAIC op een eenvoudigere manier. Het aansluitbord levert ingangssignalen aan één exemplaar van de VAIC. In dit scenario bestaat er een één-op-één-relatie tussen het aansluitbord en de VAIC. De enkele VAIC, die fungeert als enige verwerkingseenheid, is verantwoordelijk voor het verwerken van alle ingangssignalen en het genereren van de benodigde uitgangsstromen.

Installatie richtlijnen

1 Bij het leggen van kabelverbindingen met de TBAl (aansluitbord voor analoge ingangen) wordt verbinding gemaakt met de J3- en J4-connectoren op het onderste gedeelte van de VME-rack (Versa Module Eurocard). Deze connectoren zijn specifiek ontworpen als vergrendelende connectoren, wat nadruk legt op een veilige en stabiele verbinding voor de kabels die de aansluitborden met het breder systeem verbinden.

2 Identificatie van aansluitpunten: De J3- en J4-connectoren op het onderste deel van de VME-rack zijn aangewezen als aansluitpunten voor de verbinding met de TBAl-aansluitplaten. Er zijn klemtype-connectoren gebruikt om te waarborgen dat de kabels veilig verbonden blijven, waardoor het risico op onbedoelde ontkoppeling of signaalonderbrekingen wordt geminimaliseerd.

3 Kabelaansluiting: Om de kabelverbindingen tot stand te brengen, bevestigt u de kabels zorgvuldig aan de J3- en J4-connectoren op de VME-rack. Het klemmechanisme is ontworpen om een betrouwbare en robuuste verbinding te bieden. Zorg ervoor dat de kabels stevig zijn ingeklikt om stabiele communicatie tussen de TBAl-aansluitplaten en de VME-rack te garanderen.

4 Het VME-rack inschakelen: Nadat de kabelverbindingen met succes zijn gemaakt, gaat u verder met het inschakelen van het VME-rack. Dit betekent dat u de elektrische voeding naar het rack herstelt, zodat het systeem operationeel wordt. De inschakelprocedure is een cruciale stap en zorgt ervoor dat de TBAl-terminaalborden en het gehele systeem klaar zijn voor normaal bedrijf.

5 Controleer de diagnoseleds: Nadat u het VME-rack hebt ingeschakeld, richt u uw aandacht op de diagnoseleds aan de bovenkant van het voorpaneel. Deze leds fungeren als indicatoren voor de gezondheid en status van het systeem. Verschillende combinaties van brandende leds of specifieke patronen kunnen informatie geven over de functionaliteit van het systeem, mogelijke fouten of diagnosegegevens.

6 Normaal bedrijf: Een reeks vooraf gedefinieerde diagnoseledpatronen geeft aan dat het systeem correct functioneert en dat de TBAl-terminaalborden correct zijn geïntegreerd.

7 Fout- of foutindicatie: Afwijkingen van het normale lichtpatroon kunnen wijzen op storingen of fouten in het systeem. Raadpleeg de systeemdocumentatie om de specifieke diagnoselichtpatronen te interpreteren en neem, indien nodig, passende correctieve maatregelen.

Verenigbaarheid

1 Het ontwerp van de TBAl toont een toekomstgerichte aanpak, met name door zijn vermogen om hogere belastingsweerstanden voor 20 mA-uitgangen te verdragen. Een opvallende functie is de beschikbaarheid van een aandrijfspanning die op de schroefklemmen van de klemmenplaat tot wel 18 V kan bedragen. Deze functionaliteit is strategisch geïntegreerd om uitdagingen in verband met hogere belastingsweerstanden aan te pakken, waardoor de plaat geschikt is voor een breed scala aan operationele scenario’s.

2 Bij het werken met 20 mA-uitgangen is de beschikbaarheid van een aandrijfspanning tot 18 V van essentieel belang. Deze functie stelt de TBAl in staat om effectief de impedantie van belastingen tot 800 ohm te overwinnen. Bovendien houdt het ontwerp rekening met het mogelijke effect van langere bedradingafstanden, waardoor de aansluitklemmenplaat ook bij aanwezigheid van een 305 m lange #18-bedrading correct kan functioneren bij belastingen van 800 ohm.

3 De mogelijkheid om een aandrijfspanning tot 18 V te leveren speelt een cruciale rol bij het behouden van signaalintegriteit over grotere afstanden en bij hogere belastingsweerstanden. Dit is met name relevant in industriële en regelsysteemtoepassingen, waar nauwkeurige en betrouwbare analoge signaaltransmissie essentieel is voor nauwkeurige bewaking en regelprocessen.

4 Het vermogen van de TBAl om te functioneren bij belastingen van 800 ohm, inclusief 305 meter (1000 ft) kabel van AWG 18, toont een marge van robuustheid. Deze marge compenseert niet alleen de intrinsieke weerstand die door de bekabeling wordt geïntroduceerd, maar zorgt er ook voor dat het aansluitbord betrouwbaar de vereiste stroom kan leveren in uitdagende omgevingen.

Veelgestelde Vragen

V: Wat is IS200VAICH1DAA IS200VAICH1D?

A: IS200VAICH1DAA IS200VAICH1D is een analoge ingangs-/uitgangskaart ontwikkeld door General Electric binnen de Mark VI-serie, ontworpen voor het bewaken en verwerken van analoge signalen in industriële automatiseringssystemen.

V: Hoe voert het analoge ingangssysteem hardwaregrenscontrole uit op IS200VAICH1DAA IS200VAICH1D?

A: Analoge ingangen omvatten hardwaregrenscontrole met vooraf ingestelde hoge en lage niveaus dicht bij de uitersten van het werkbereik. Als een ingang deze grenzen overschrijdt, wordt een logisch signaal geactiveerd waardoor het verdere scannen voor die ingang wordt gestopt. Elke overschrijding van een hardwaregrens genereert een samengesteld diagnosealarm, L3DIAG VAIC, dat een probleem aangeeft op kaartniveau.

V: Wat is de betekenis van het samengestelde diagnosealarm van IS200VAICH1DAA IS200VAICH1D?

A: L3DIAG VAIC fungeert als een uitgebreid diagnosealarm voor de gehele kaart en geeft een samenvatting van mogelijke problemen die worden veroorzaakt door een willekeurige analoge ingang die de hardwaregrenzen overschrijdt. Het stelt operators in staat om snel problemen op kaartniveau te identificeren, terwijl gedetailleerde diagnoses voor elke ingang via de toolbox beschikbaar zijn voor grondige analyse.

V: Hoe worden diagnose signalen beheerd in het analoge ingangssysteem van IS200VAICH1DAA IS200VAICH1D?

A: Diagnostische signalen worden individueel beheerd en kunnen worden vastgelegd (latched). Zodra een signaal is geactiveerd, blijft het actief totdat handmatig wordt gereset met behulp van de RESET DIA-opdracht. Dit vastlegmechanisme zorgt ervoor dat diagnostische gebeurtenissen worden vastgelegd en bewaard voor probleemoplossing.

V: Hoe verwerkt het analoge ingangssysteem de systeemgrenscontrole van IS200VAICH1DAA IS200VAICH1D?

A: Elke analoge ingang ondersteunt systeemgrenscontrole met configureerbare boven- en onderdrempels. Gebruikers kunnen deze grenzen in- of uitschakelen en kiezen voor een alarmmodus met of zonder vastlegging (latching of non-latching). Wanneer de grenzen worden overschreden, kan het RESET SYS-signaal worden gebruikt om het systeem te resetten, waardoor de normale werking kan worden hervat.
