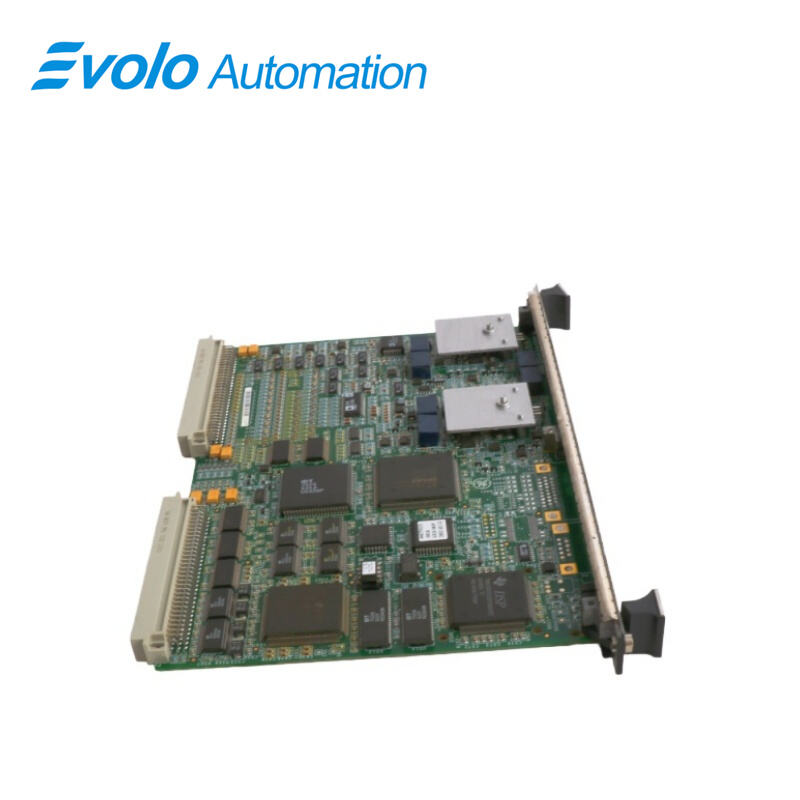

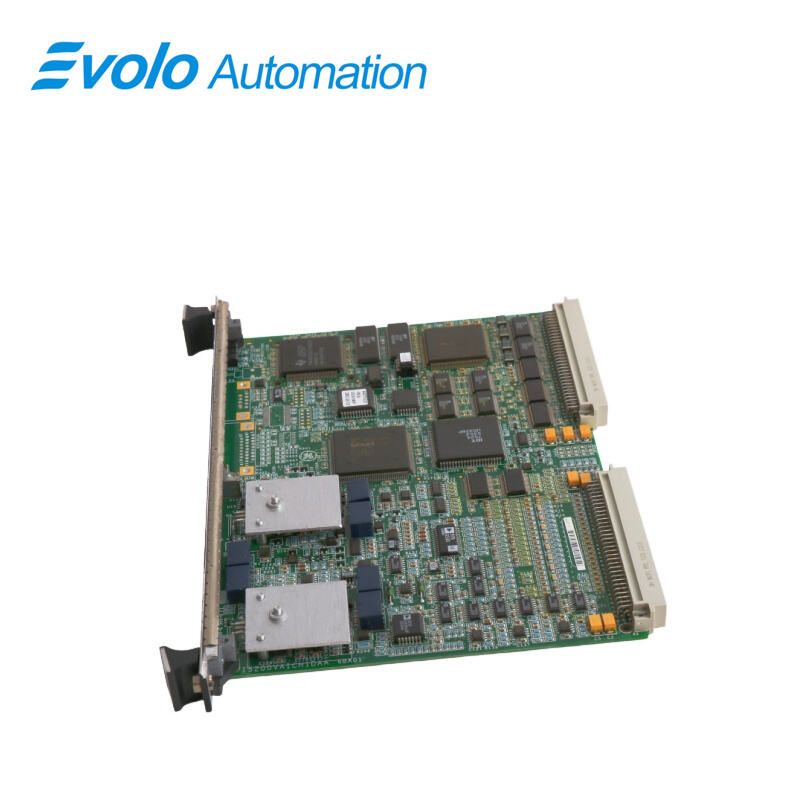

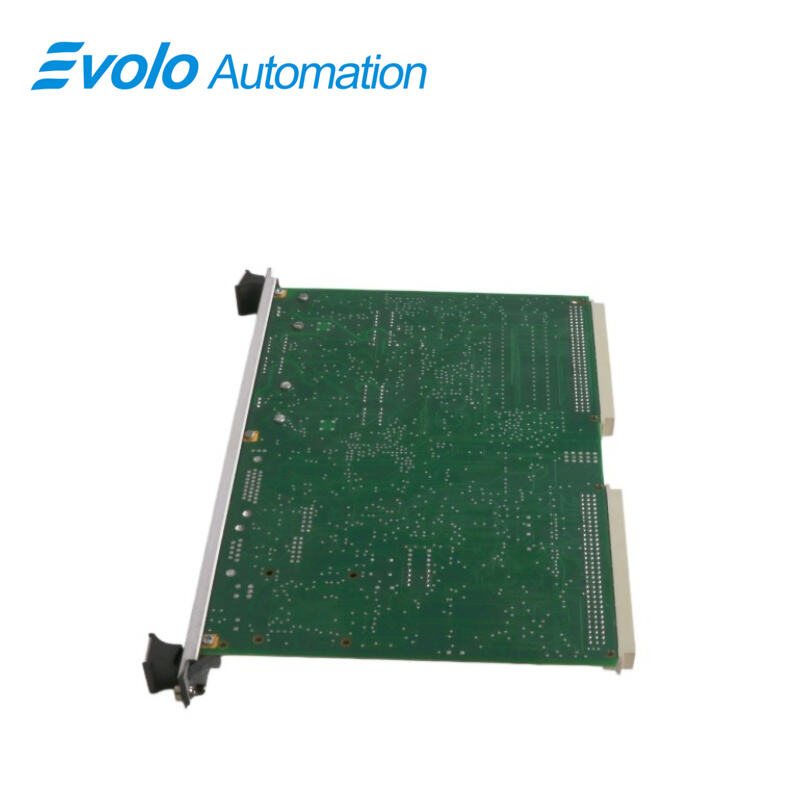

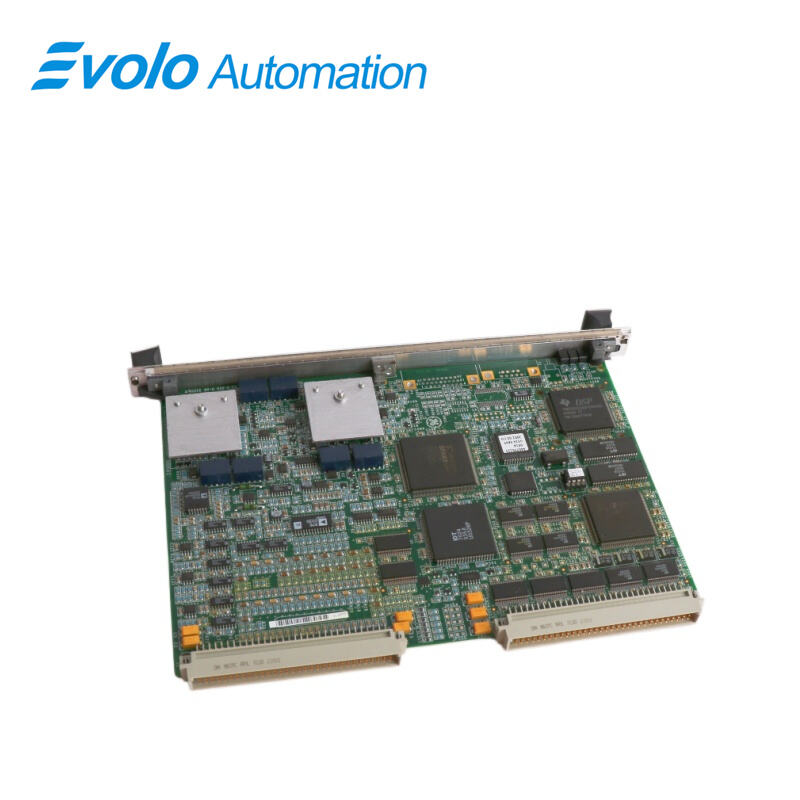

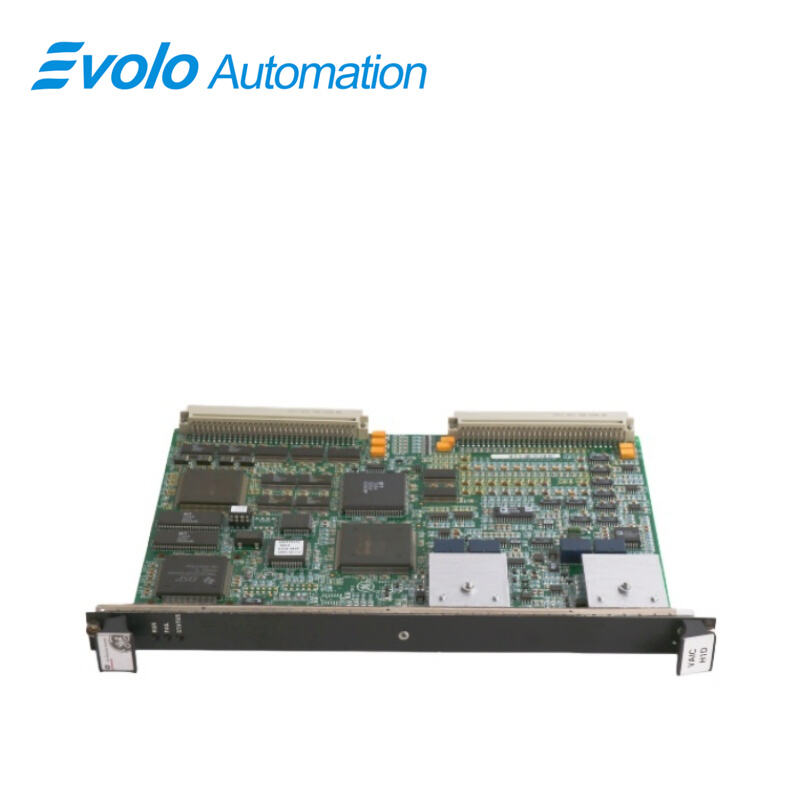

IS200VAICH1DAA IS200VAICH1D एनालॉग इनपुट बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200VAICH1DAA IS200VAICH1D
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

IS200VAICH1DAA IS200VAICH1D जीई द्वारा विकसित एक एनालॉग इनपुट बोर्ड है। यह मार्क VI नियंत्रण प्रणाली का एक हिस्सा है। VAIC की विविधता इसके सरल (सिंपलेक्स) और त्रिगुणी मॉड्यूलर अतिरेक (TMR) अनुप्रयोगों दोनों के समर्थन तक फैली हुई है, जो विभिन्न प्रणाली विन्यासों के लिए अनुकूलन क्षमता प्रदान करती है। जबकि सरल (सिंपलेक्स) विन्यास में TMR व्यवस्था की अंतर्निहित अतिरेक की कमी हो सकती है, यह उन अनुप्रयोगों के लिए एक उपयुक्त और कुशल समाधान है जहाँ एकल VAIC प्रणाली की आवश्यकताओं को पूरा करने में सक्षम है। सेटअप की सरलता उन परिस्थितियों में एकीकरण और रखरखाव को आसान बनाती है जहाँ TMR द्वारा प्रदान की गई अतिरिक्त दोष सहनशीलता एक महत्वपूर्ण आवश्यकता नहीं है।

विशेषताएँ

1 ट्रिपल मॉड्यूलर रिडंडेंट (TMR) कॉन्फ़िगरेशन: TMR अनुप्रयोग में, VAIC प्रणाली की विश्वसनीयता और दोष सहनशीलता को बढ़ाने में एक महत्वपूर्ण भूमिका निभाता है। टर्मिनल बोर्ड से आने वाले इनपुट सिग्नल्स को तीन अलग-अलग VME बोर्ड रैक्स—जिन्हें क्रमशः R, S और T के नाम से चिह्नित किया गया है—पर वितरित किया जाता है, जिनमें से प्रत्येक में VAIC का अपना स्वतंत्र उदाहरण स्थापित है। यह ट्रिप्लेक्स कॉन्फ़िगरेशन अतिरेक सुनिश्चित करता है, जिसमें प्रत्येक VAIC स्वतंत्र रूप से इनपुट सिग्नल्स को प्रोसेस करता है।

2 आउटपुट सिग्नल्स को एक प्रॉपराइटरी सर्किट का उपयोग करके सावधानीपूर्ण रूप से ड्राइव किया जाता है, जो सभी तीन VAICs के योगदान को समन्वित करता है। यह सहयोगात्मक प्रयास सुनिश्चित करता है कि वांछित आउटपुट धारा प्राप्त की जा सके। यदि किसी VAIC में हार्डवेयर विफलता की दुर्भाग्यपूर्ण घटना घटित होती है, तो फेलओवर तंत्र सक्रिय हो जाता है। दोषपूर्ण VAIC को तुरंत आउटपुट सर्किट से हटा दिया जाता है, जबकि शेष दो VAICs बिना किसी व्यवधान के संचालन जारी रखते हैं और सही आउटपुट धारा को बनाए रखते हैं। यह अतिरेक (रिडंडेंसी) प्रणाली की विश्वसनीयता और दोष सहनशीलता को काफी बढ़ाता है, जिससे हार्डवेयर विफलताओं के बावजूद निरंतर संचालन सुनिश्चित होता है।

3 सिम्प्लेक्स कॉन्फ़िगरेशन: एक सिम्प्लेक्स कॉन्फ़िगरेशन में, VAIC एक अधिक सीधे तरीके से काम करता है। टर्मिनल बोर्ड, VAIC के एकल उदाहरण को इनपुट सिग्नल प्रदान करता है। इस परिदृश्य में, टर्मिनल बोर्ड और VAIC के बीच एक-से-एक संबंध होता है। एकल VAIC, जो एकमात्र प्रोसेसिंग यूनिट के रूप में कार्य करता है, सभी इनपुट सिग्नलों को संभालने और आवश्यक आउटपुट धाराओं को उत्पन्न करने के लिए उत्तरदायी होता है।

स्थापना दिशा-निर्देश

1 TBAl (टर्मिनल बोर्ड एनालॉग इनपुट) टर्मिनल बोर्ड्स पर केबल कनेक्शन स्थापित करते समय, यह प्रक्रिया VME (वर्सा मॉड्यूल यूरोकार्ड) रैक के निचले भाग पर स्थित J3 और J4 कनेक्टर्स के साथ इंटरफ़ेसिंग को शामिल करती है। ये कनेक्टर्स विशेष रूप से लैचिंग प्रकार के कनेक्टर्स के रूप में डिज़ाइन किए गए हैं, जो टर्मिनल बोर्ड्स को व्यापक सिस्टम से जोड़ने वाली केबल्स के लिए एक सुरक्षित और स्थिर कनेक्शन पर जोर देते हैं।

2 कनेक्शन बिंदुओं की पहचान: VME रैक के निचले भाग पर स्थित J3 और J4 कनेक्टर्स TBAl टर्मिनल बोर्ड्स के साथ इंटरफ़ेस करने के लिए निर्धारित कनेक्शन बिंदु हैं। केबल्स को सुरक्षित रूप से जुड़े रहने के लिए, अनजाने में डिस्कनेक्शन या सिग्नल अंतरायन के जोखिम को कम करने के लिए लैचिंग प्रकार के कनेक्टर्स का चयन किया गया है।

3 केबल संलग्नता: केबल कनेक्शन स्थापित करने के लिए, VME रैक पर J3 और J4 कनेक्टर्स से केबल्स को सावधानीपूर्वक जोड़ें। लैचिंग तंत्र को एक विश्वसनीय और मजबूत कनेक्शन प्रदान करने के लिए डिज़ाइन किया गया है। TBAl टर्मिनल बोर्ड्स और VME रैक के बीच स्थिर संचार सुनिश्चित करने के लिए केबल्स को सुरक्षित रूप से लैच किए गए स्थान पर ठीक से लगाएं।

4 वीएमई रैक को चालू करना: केबल कनेक्शन सफलतापूर्वक स्थापित हो जाने के बाद, वीएमई रैक को चालू करने के लिए आगे बढ़ें। इसमें रैक को विद्युत शक्ति प्रदान करना शामिल है, जिससे सिस्टम सामान्य रूप से कार्य करने लगता है। चालू करने की प्रक्रिया एक महत्वपूर्ण चरण है, और यह सुनिश्चित करती है कि टीबीएल टर्मिनल बोर्ड्स और पूरा सिस्टम सामान्य संचालन के लिए तैयार हैं।

5 नैदानिक लाइट्स की जाँच करना: वीएमई रैक को चालू करने के बाद, फ्रंट पैनल के ऊपरी भाग पर स्थित नैदानिक लाइट्स पर ध्यान केंद्रित करें। ये लाइट्स सिस्टम के स्वास्थ्य और स्थिति के संकेतक के रूप में कार्य करती हैं। जलती हुई लाइट्स के विभिन्न संयोजन या विशिष्ट पैटर्न सिस्टम की कार्यक्षमता, संभावित त्रुटियों या नैदानिक सूचनाओं के बारे में जानकारी प्रदान कर सकते हैं।

6 सामान्य संचालन: पूर्वनिर्धारित नैदानिक लाइट पैटर्न का एक सेट यह दर्शाता है कि सिस्टम सही ढंग से कार्य कर रहा है, और टीबीएल टर्मिनल बोर्ड्स उचित रूप से एकीकृत हैं।

7 दोष या त्रुटि संकेत: सामान्य प्रकाश पैटर्न से विचलन सिस्टम में दोष या त्रुटियों का संकेत दे सकते हैं। विशिष्ट नैदानिक प्रकाश पैटर्नों की व्याख्या के लिए सिस्टम दस्तावेज़ीकरण का संदर्भ लें और आवश्यकता पड़ने पर उचित सुधारात्मक उपाय करें।

संगतता

1 टीबीएल का डिज़ाइन एक भविष्य-दृष्टि वाले दृष्टिकोण को दर्शाता है, विशेष रूप से 20 मिलीएम्पियर आउटपुट के लिए उच्च लोड प्रतिरोध को स्वीकार करने की उसकी क्षमता में। इसकी एक उल्लेखनीय विशेषता टर्मिनल बोर्ड के स्क्रू टर्मिनल्स पर 18 वोल्ट तक की ड्राइव वोल्टेज प्रदान करने की क्षमता है। यह क्षमता उच्च लोड प्रतिरोधों से जुड़ी चुनौतियों को संबोधित करने के लिए रणनीतिक रूप से एकीकृत की गई है, जिससे बोर्ड की विविध ऑपरेशनल परिस्थितियों के अनुकूल होने की लचीलापन सुनिश्चित होती है।

2 जब 20 मिलीएम्पियर के आउटपुट के साथ काम किया जाता है, तो अधिकतम 18 वोल्ट ड्राइव वोल्टेज की उपलब्धता महत्वपूर्ण हो जाती है। यह सुविधा TBAl को 800 ओम तक के लोड के द्वारा प्रस्तुत किए गए प्रतिबाधा को प्रभावी ढंग से पार करने में सक्षम बनाती है। इसके अतिरिक्त, डिज़ाइन में लंबी तार लंबाई के संभावित प्रभाव को भी ध्यान में रखा गया है, जिससे टर्मिनल बोर्ड को #18 तार की 1000 फुट लंबाई शामिल करने के बावजूद भी 800 ओम के लोड पर संचालित किया जा सकता है।

3 अधिकतम 18 वोल्ट तक के ड्राइव वोल्टेज की प्रदान करने की सुविधा लंबी दूरी तक सिग्नल की अखंडता बनाए रखने और उच्च लोड प्रतिरोध के सामने आने पर महत्वपूर्ण भूमिका निभाती है। यह विशेष रूप से औद्योगिक और नियंत्रण प्रणाली अनुप्रयोगों में प्रासंगिक है, जहाँ सटीक और विश्वसनीय एनालॉग सिग्नल संचरण की आवश्यकता होती है ताकि सही निगरानी और नियंत्रण प्रक्रियाओं को सुनिश्चित किया जा सके।

4 टीबीएल की 800 ओम के लोड पर संचालन करने की क्षमता, जिसमें #18 तार की 1000 फुट की लंबाई शामिल है, इसकी मजबूती की सीमा को प्रदर्शित करती है। यह सीमा केवल वायरिंग द्वारा प्रविष्ट की गई आंतरिक प्रतिरोध को ही समायोजित नहीं करती, बल्कि यह भी सुनिश्चित करती है कि टर्मिनल बोर्ड कठिन परिस्थितियों में आवश्यक धारा को विश्वसनीय रूप से प्रदान कर सके।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200VAICH1DAA IS200VAICH1D क्या है?

उत्तर: IS200VAICH1DAA IS200VAICH1D जनरल इलेक्ट्रिक द्वारा मार्क VI श्रृंखला के अंतर्गत विकसित एक एनालॉग इनपुट/आउटपुट बोर्ड है, जिसे औद्योगिक स्वचालन प्रणालियों में एनालॉग संकेतों की निगरानी और प्रसंस्करण के लिए डिज़ाइन किया गया है।

प्रश्न: एनालॉग इनपुट प्रणाली IS200VAICH1DAA IS200VAICH1D की हार्डवेयर सीमा जाँच को कैसे संभालती है?

उत्तर: एनालॉग इनपुट में हार्डवेयर सीमा जाँच शामिल है, जिसमें कार्यकारी सीमा के चरम बिंदुओं के निकट पूर्व-निर्धारित उच्च और निम्न स्तर निर्दिष्ट किए गए हैं। यदि कोई इनपुट इन सीमाओं को पार कर जाता है, तो एक लॉजिक सिग्नल ट्रिगर किया जाता है, जिससे उस इनपुट के लिए आगे की स्कैनिंग रोक दी जाती है। कोई भी हार्डवेयर सीमा का उल्लंघन एक संयुक्त नैदानिक अलार्म, L3DIAG VAIC, उत्पन्न करता है, जो पूरे बोर्ड से संबंधित किसी समस्या को इंगित करता है। व्यक्तिगत इनपुट नैदानिक जानकारी को टूलबॉक्स में देखा जा सकता है।

प्रश्न: IS200VAICH1DAA IS200VAICH1D के संयुक्त नैदानिक अलार्म का क्या महत्व है?

उत्तर: L3DIAG VAIC पूरे बोर्ड के लिए एक व्यापक नैदानिक अलार्म के रूप में कार्य करता है, जो किसी भी एनालॉग इनपुट द्वारा हार्डवेयर सीमाओं के अतिक्रमण के कारण उत्पन्न संभावित समस्याओं का सारांश प्रस्तुत करता है। यह ऑपरेटर्स को बोर्ड-स्तरीय समस्याओं को त्वरित रूप से पहचानने की अनुमति देता है, जबकि प्रत्येक इनपुट के विस्तृत नैदानिक विश्लेषण के लिए टूलबॉक्स के माध्यम से विस्तृत नैदानिक जानकारी उपलब्ध है।

प्रश्न: IS200VAICH1DAA IS200VAICH1D के एनालॉग इनपुट प्रणाली में नैदानिक सिग्नल का प्रबंधन कैसे किया जाता है?

उत्तर: नैदानिक संकेतों का व्यक्तिगत रूप से प्रबंधन किया जाता है और उन्हें लैच (latch) किया जा सकता है। एक बार सक्रिय होने के बाद, संकेत मैन्युअल रूप से RESET DIA कमांड का उपयोग करके रीसेट किए जाने तक सक्रिय रहता है। यह लैचिंग तंत्र सुनिश्चित करता है कि नैदानिक घटनाओं को ट्राउबलशूटिंग के लिए पकड़ा और संजोया जा सके।

प्रश्न: एनालॉग इनपुट प्रणाली IS200VAICH1DAA IS200VAICH1D की सिस्टम सीमा जाँच को कैसे संभालती है?

उत्तर: प्रत्येक एनालॉग इनपुट सिस्टम सीमा जाँच का समर्थन करता है, जिसमें कॉन्फ़िगर करने योग्य उच्च और निम्न थ्रेशोल्ड्स होते हैं। उपयोगकर्ता इन सीमाओं को सक्षम या अक्षम कर सकते हैं तथा लैचिंग या गैर-लैचिंग अलार्म मोड का चयन कर सकते हैं। जब सीमाओं का उल्लंघन किया जाता है, तो सिस्टम को रीसेट करने के लिए RESET SYS संकेत का उपयोग किया जा सकता है, जिससे सामान्य संचालन पुनः शुरू किया जा सके।
