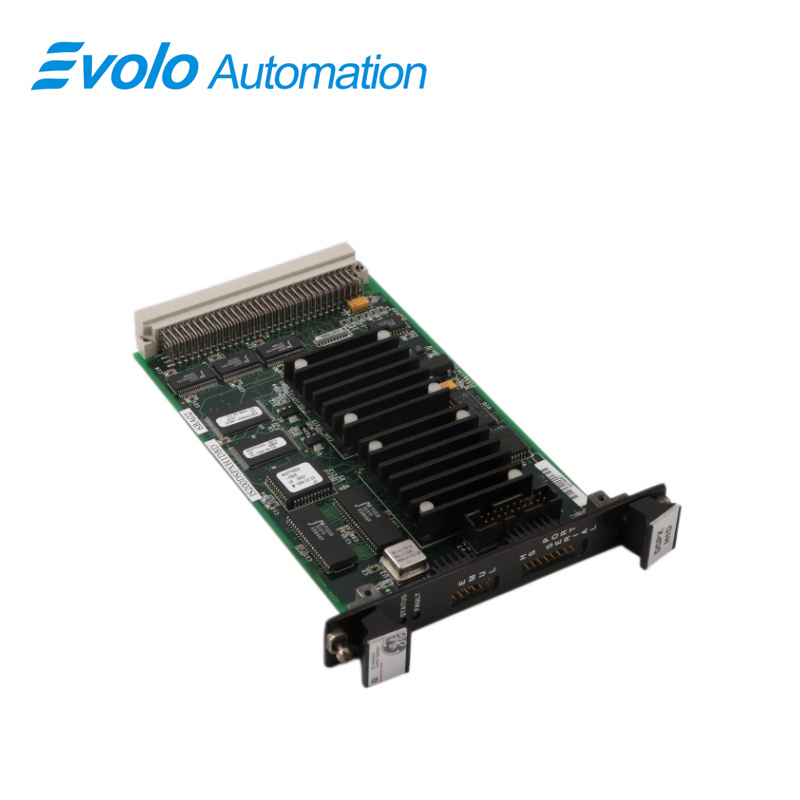

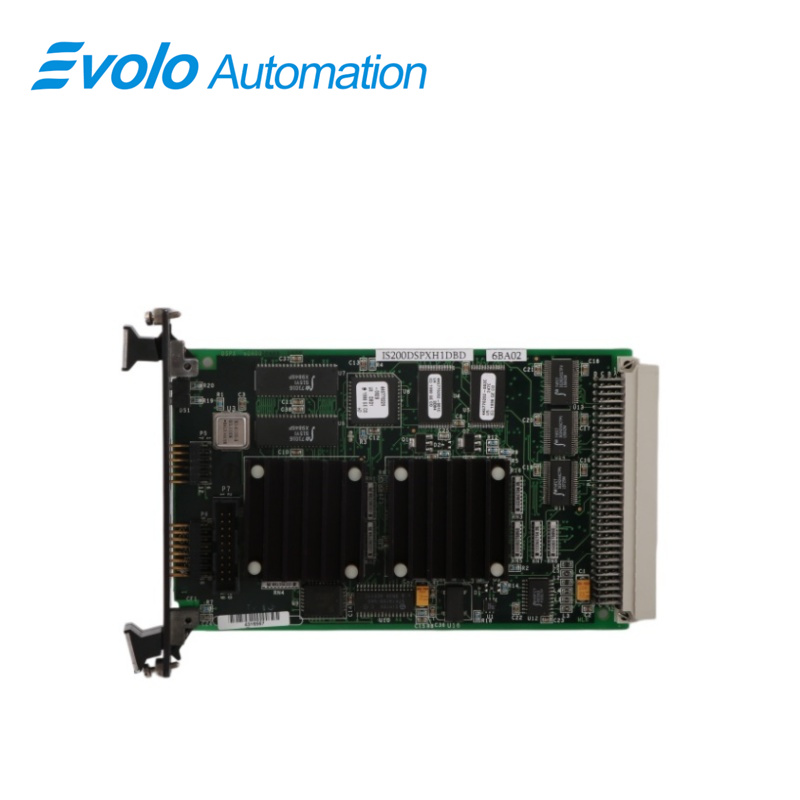

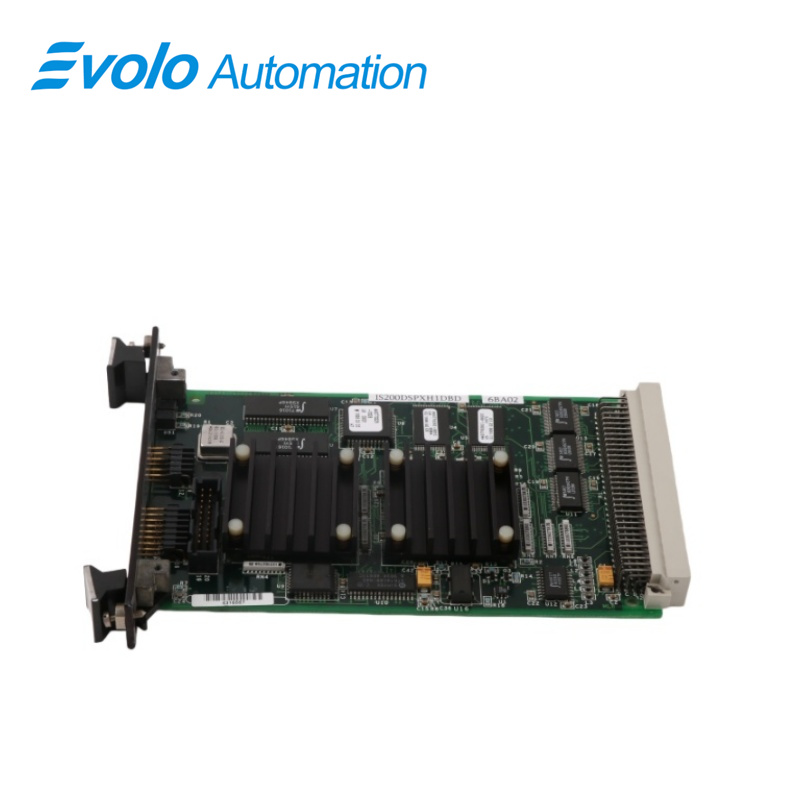

Papan Kawalan DSP IS200DSPXH1DBD

Gambaran Keseluruhan

Tempat Asal:	USA
Nama Jenama:	GE
Nombor Model:	IS200DSPXH1DBD
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Butiran Cepat

Penerangan

IS200DSPXH1DBD ialah papan kawalan DsP yang dibangunkan oleh GE. Ia merupakan sebahagian daripada siri EX2100. Papan Kawalan Pemproses Isyarat Digital (DSPX) berfungsi sebagai pengawal utama bagi pelbagai fungsi kritikal dalam pemacu Siri Inovasi dan sistem Kawalan Pengujudan EX2100. Fungsi-fungsinya merangkumi kawalan operasi pengatur jambatan dan motor, fungsi pengaktifan (gating), serta pengawasan fungsi kawalan medan penjana bagi sistem Kawalan Pengujudan EX2100. Bertanggungjawab menguruskan fungsi kawalan asas dalam pemacu Siri Inovasi dan sistem Kawalan Pengujudan EX2100. Kemampuannya merangkumi pemprosesan logik, fungsi antara muka, kawalan khusus melalui FPGA atau ASIC, serta titik antara muka yang membolehkan komunikasi dengan emulator DSP lorong belakang dan alat pemantauan kejuruteraan bagi memastikan kawalan sistem dan diagnostik yang cekap.

Komponen Teras

Pemproses Isyarat Digital Berprestasi Tinggi: Papan ini mengandungi DSP berprestasi tinggi, sebuah unit pemprosesan khusus yang mampu melaksanakan operasi matematik kompleks dan tugas pemprosesan isyarat secara cekap

Komponen Memori Piawai: Sebagai pelengkap kepada DSP, komponen memori piawai memudahkan penyimpanan dan pengambilan data, konfigurasi, serta parameter operasi

Litar Terkamiri Khusus Aplikasi (ASIC): Sebuah ASIC diintegrasikan dalam papan ini, direka khusus untuk melaksanakan fungsi logik tersuai yang disesuaikan dengan keperluan spesifik sistem

Ciri

Gangguan dan Pengendalian Isyarat

Semasa operasi normal, papan DSPX dilengkapi empat gangguan luaran yang ditetapkan untuk fungsi tertentu:

Limpahan Tumpukan (INT0): Menunjukkan situasi limpahan tumpukan.

Denyutan Beban Gelung Dalaman (INT1): Digunakan untuk mengendalikan fungsi denyutan beban gelung dalaman.

Input yang Boleh Dikonfigurasikan (INT2, INT3): Dua input yang boleh dikonfigurasikan berdasarkan keperluan sistem tertentu atau fungsi tersuai.

Jenis Memori

Mengintegrasikan pelbagai jenis memori, dengan setiap jenis memori berfungsi untuk tujuan yang berbeza dalam sistem:

Memori FLASH: Digunakan untuk menyimpan imej but DSP, pelaksanaan kod, penyimpanan item yang boleh dikonfigurasikan, dan mengekalkan rekod sejarah sistem.

RAM (Random Access Memory): Digunakan untuk penyimpanan data dan pelaksanaan kod, menyediakan storan kerja sementara semasa operasi sistem.

NvRAM (Non-Volatile RAM): Ditumpukan kepada penyimpanan data tak mudah hilang, memastikan maklumat penting kekal tersimpan walaupun berlaku kehilangan kuasa atau penutupan sistem.

Memori Tambah-Sahaja: Secara khusus diperuntukkan untuk pengenalpastian revolusi papan, memudahkan penjejakan dan pengenalpastian sejarah revolusi papan.

Jenis-Jenis Memori dan Gangguan

Kelajuan Jam DSP: Beroperasi pada 60 MHz, mengurus pelbagai tugas dan operasi sistem

Gangguan: Empat gangguan luaran (INT0, INT1, INT2, INT3) tersedia untuk fungsi tertentu dan pengendalian peristiwa sistem.

Jenis Memori: Memori FLASH untuk imej but, pelaksanaan kod, dan penyimpanan; RAM untuk penyimpanan data sementara dan pelaksanaan kod; NVRAM untuk penyimpanan data bukan mudah alih; Memori Tambah Sahaja untuk pengenalan versi papan.

Fungsi Utama

Papan DSPX bertindak sebagai pengawal pusat bagi operasi penting, termasuk kawalan jambatan dan regulator motor untuk pemacu Siri Innovation, serta mengawal fungsi pengalihan yang kritikal kepada operasi tersebut. Selain itu, papan ini menguruskan fungsi kawalan medan penjana yang merupakan sebahagian penting daripada Kawalan Pengecualian EX2100.

Fungsi Logik, Pemprosesan, dan Antara Muka

Selain fungsi kawalan utamanya, papan DSpX menyediakan kemampuan pemprosesan logik dan antara muka, memastikan komunikasi dan kerjasama yang cekap antara pelbagai komponen dan fungsi sistem.

Fungsi Disesuaikan melalui Susunan Gerbang Boleh Atur (FPGA) atau ASIC

Fungsi khusus pada papan DSpX dipermudah melalui logik tersuai yang dilaksanakan dalam Field Programmable Gate Arrays (FPGA) atau Application-Specific Integrated Circuits (ASICs). Komponen-komponen ini dilengkapi dengan litar sokongan sebagaimana diperlukan untuk menjalankan operasi tertentu secara cekap.

Penggabungan ke dalam Rak Papan melalui Penyambung (P1)

Papan DSPX dipasang dalam rak papan dan bersambung dengan backplane sistem melalui penyambung DIN berbaris empat dan berpin 128 yang dilabelkan sebagai P1. Penyambung ini berfungsi sebagai titik sambungan utama, membolehkan komunikasi dan pemindahan data antara papan DSPX dan komponen sistem lain melalui backplane.

Penyambung Tambahan untuk Komunikasi Luaran

Papan DSPX mempunyai dua penyambung tambahan untuk tujuan komunikasi luaran dan pemantauan.

P5 – Port Emulator DSP: Port ini membenarkan sambungan kepada emulator DSP, membolehkan pensijilan, pengujian dan peniruan papan DSPx untuk tujuan pembangunan atau pembaikan masalah.

P6 - Port Pemantau Kejuruteraan: Port ini berfungsi sebagai antara muka untuk tugas pemantauan kejuruteraan, memberikan akses kepada fungsi pemantauan dan diagnosis yang berkaitan dengan operasi papan DSPX

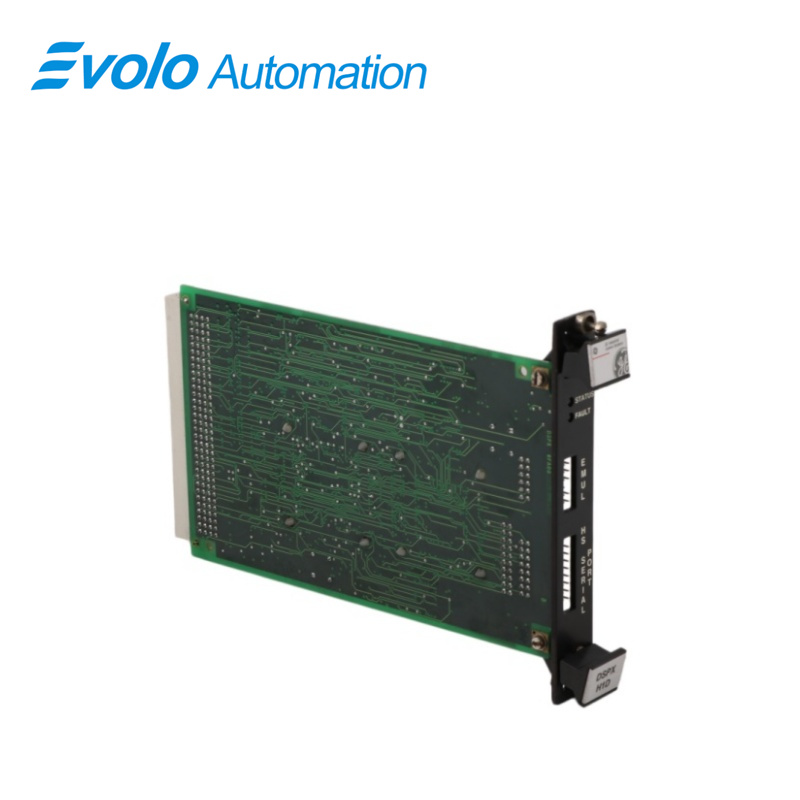

Lampu Penunjuk

DS1 - LED KESALAHAN (Merah):

HIDUP atau Berkelip-kelip: Menunjukkan berlakunya kesalahan dalam sistem atau apabila sistem sedang menjalani proses penyusunan semula. LED merah menyala secara tetap atau berkelip-kelip

untuk memberi amaran kepada operator mengenai kehadiran kesalahan atau semasa prosedur penyusunan semula sistem

MATI: Menunjukkan tiada kesalahan dalam sistem. Apabila LED merah kekal mati, ia menandakan bahawa tiada kesalahan yang dikesan atau aktif pada masa ini.

DS2 - LED STATUS (Hijau):

Berkelip-kelip: Menunjukkan bahawa sistem beroperasi dan berjalan. LED hijau berkelip-kelip secara berselang-seli apabila sistem beroperasi, memberikan petunjuk visual mengenai

status aktifnya

HIDUP: Menunjukkan bahawa sistem telah berhenti atau sedang tidak berjalan. Apabila LED hijau kekal menyala secara tetap, ia menandakan keadaan berhenti sistem

sistem atau sistem tidak beroperasi pada masa ini.

MATI: Memberi maklumat mengenai berlakunya kegagalan dalam sistem atau semasa proses set semula. Seperti DS1, LED hijau kekal padam apabila terdapat kegagalan atau semasa prosedur set semula sistem.

Kemampuan Fungsional

Fungsi Logik dan Pemprosesan: Papan ini mengandungi fungsi logik, pemprosesan, dan antara muka yang penting untuk mengawal, mengatur, dan mengurus pelbagai

aspek sistem kawalan pemanduan dan penggerakan

Kawalan Jambatan dan Motor: Ia mengkoordinasikan pengaturan fungsi jambatan dan motor, memastikan prestasi optimum dan kawalan terhadap sistem bermotor

komponen

Kawalan Medan Penjana: Selain itu, DSPX mengurus dan mengawal fungsi kawalan berkaitan medan penjana dalam Kawalan Penggerakan EX2100

sistem

Pengawal bagi Pelbagai Fungsi: Mengurus jambatan, pengatur motor, fungsi pengaktifan (gating) dalam pemacu Siri Innovation, dan kawalan medan penjana dalam EX2100

Kawalan Penggerakan

Komponen Utama: Mengandungi DSP berprestasi tinggi, unit memori piawai, dan ASIC yang direka khas untuk melaksanakan fungsi logik tersuai

Kemampuan Logik dan Antara Muka: Menyediakan fungsi logik, pemprosesan, dan antara muka yang penting bagi operasi sistem dan integrasi.

Peraturan dan Kawalan: Memastikan peraturan yang cekap terhadap operasi jambatan dan motor sambil mengawal fungsi kawalan bagi medan penjana

Soalan Lazim

Apakah IS200DSPXH1DBD?

Ia adalah papan kawalan DSP yang dibangunkan oleh GE di bawah siri EX2100

Fungsi apakah yang disokong oleh penyambung P1 pada IS200DSPXH1DBD?

Penyambung P1 menyediakan ruang alamat bas proses yang dipetakan ke memori dengan empat isyarat pilih cip untuk antara muka ke jambatan dan I/O pelanggan. Ia juga termasuk kawalan bagi antara muka bersiri UART piawai, serta dua lagi antara muka bersiri ISBus eksklusif untuk fungsi ACL atau pengembangan tempatan.

Apakah peranan port peniru P5 yang terletak pada panel hadapan IS200DSPXH1DBD?

Port emulator P5 bertindak sebagai antara muka ke port emulator TI, membolehkan pensimulasian yang serupa dengan JTAG dan memudahkan pengaturcaraan FLASH untuk pengaturcaraan memori yang cekap.
