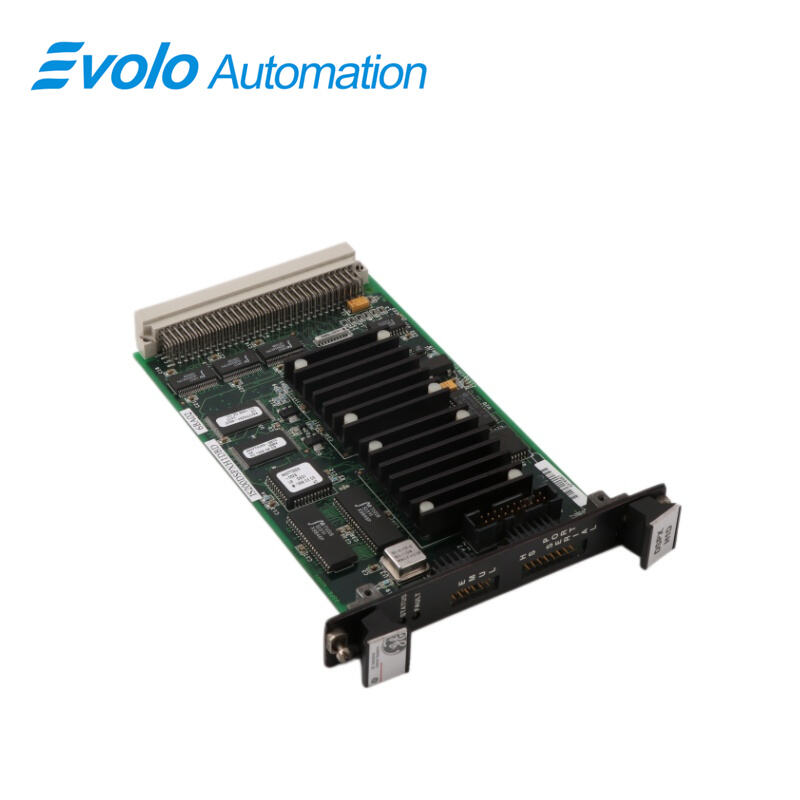

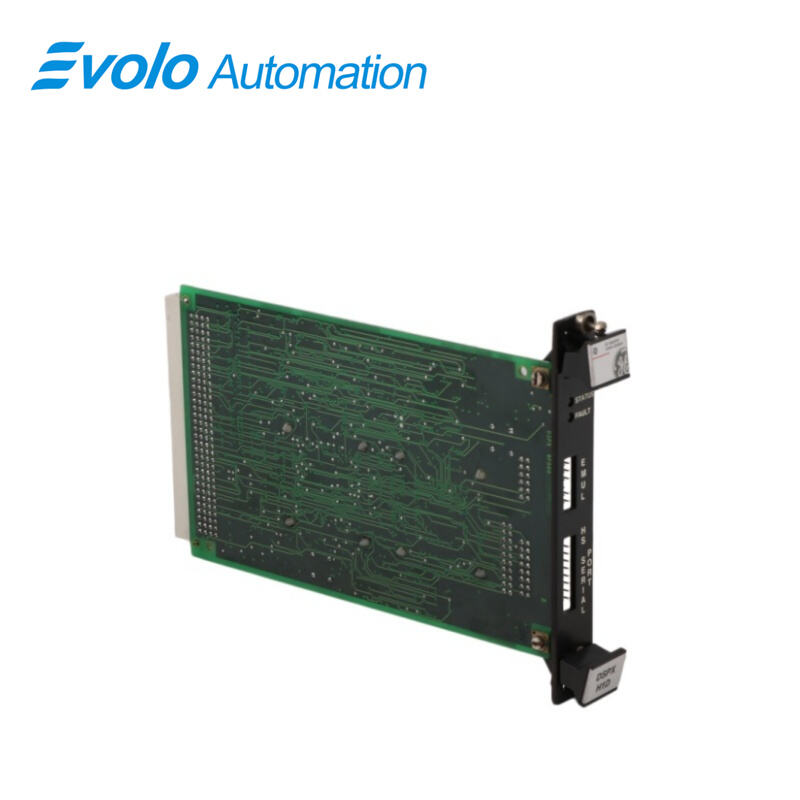

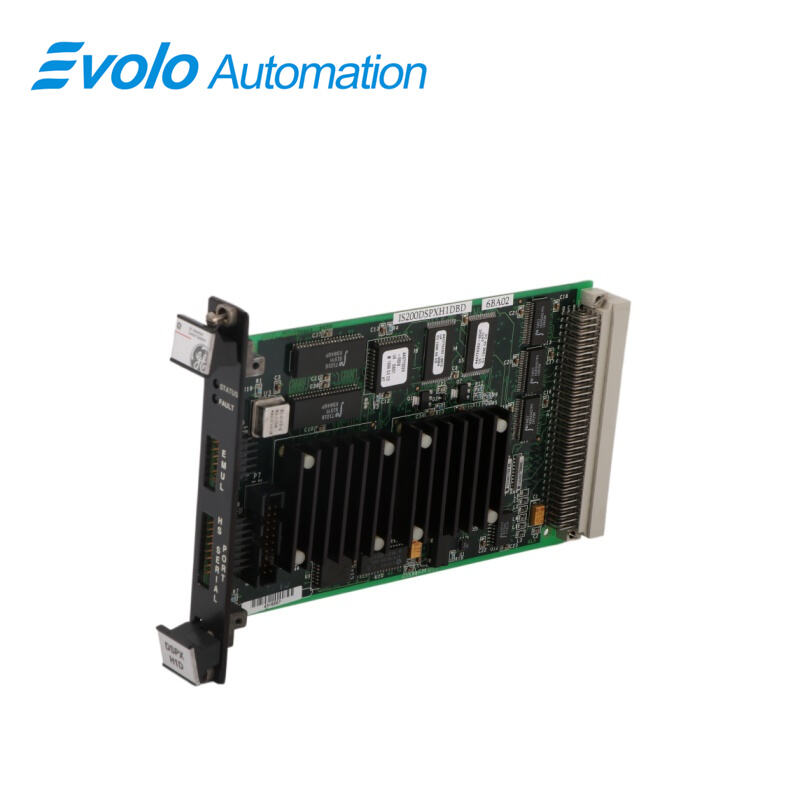

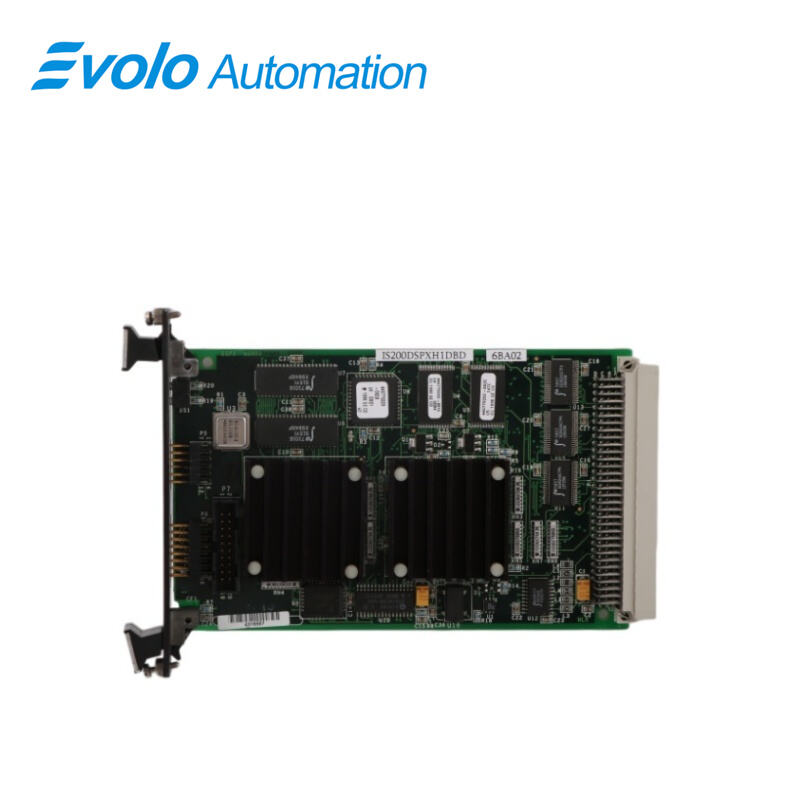

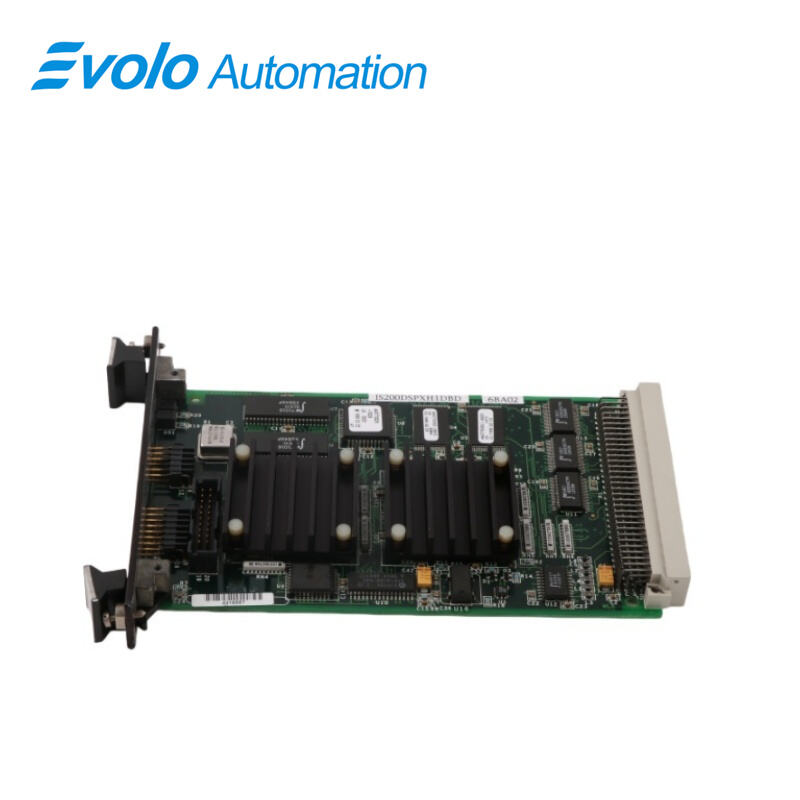

IS200DSPXH1DBD डिजिटल सिग्नल प्रोसेसिंग नियंत्रण बोर्ड

अवलोकन

मूल स्थान:	यूएसए
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200DSPXH1DBD
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

संक्षिप्त विवरण

विवरण

IS200DSPXH1DBD जीई द्वारा विकसित एक डीएसपी नियंत्रण बोर्ड है। यह EX2100 श्रृंखला का हिस्सा है। डिजिटल सिग्नल प्रोसेसर नियंत्रण बोर्ड (DSPX) इनोवेशन श्रृंखला ड्राइव्स और EX2100 उत्तेजना नियंत्रण प्रणाली के भीतर कई महत्वपूर्ण कार्यों के लिए प्राथमिक नियंत्रक के रूप में कार्य करता है। इसकी कार्यक्षमताओं में ब्रिज और मोटर नियामक संचालन, गेटिंग कार्यों और EX2100 उत्तेजना नियंत्रण के लिए जनरेटर फ़ील्ड नियंत्रण कार्यों की देखरेख शामिल है। यह इनोवेशन श्रृंखला ड्राइव्स और EX2100 उत्तेजना नियंत्रण प्रणाली के भीतर आवश्यक नियंत्रण कार्यों के प्रबंधन के लिए उत्तरदायी है। इसकी क्षमताओं में तार्किक प्रसंस्करण, इंटरफ़ेस कार्य, एफपीजीए या एएसआईसी के माध्यम से विशिष्ट नियंत्रण और इंटरफ़ेस बिंदु शामिल हैं, जो बैकप्लेन डीएसपी इम्युलेटर और इंजीनियरिंग मॉनिटरिंग उपकरणों के साथ संचार की अनुमति प्रदान करते हैं, जिससे प्रणाली नियंत्रण और निदान को कुशलतापूर्ण बनाया जा सके।

मुख्य घटक

उच्च-प्रदर्शन डिजिटल सिग्नल प्रोसेसर: बोर्ड में एक उच्च-प्रदर्शन DSP है, जो एक विशिष्ट प्रोसेसिंग इकाई है जो जटिल गणितीय संक्रियाओं और सिग्नल प्रोसेसिंग कार्यों को कुशलतापूर्वक निष्पादित करने में सक्षम है

मानक मेमोरी घटक: DSP के साथ-साथ, मानक मेमोरी घटक डेटा, कॉन्फ़िगरेशन और संचालन पैरामीटर्स के भंडारण और पुनर्प्राप्ति को सुविधाजनक बनाते हैं

एप्लीकेशन-स्पेसिफिक इंटीग्रेटेड सर्किट (ASIC): बोर्ड के अंदर एक ASIC एम्बेडेड है, जिसे प्रणाली की विशिष्ट आवश्यकताओं के अनुरूप कस्टम लॉजिक फ़ंक्शन्स को निष्पादित करने के लिए विशेष रूप से डिज़ाइन किया गया है

विशेषता

इंटरप्ट्स और सिग्नल हैंडलिंग

सामान्य संचालन के दौरान, DSPX बोर्ड में चार बाह्य इंटरप्ट्स होते हैं जो विशिष्ट कार्यों के लिए निर्धारित किए गए हैं:

स्टैक ओवरफ्लो (INT0): एक स्टैक ओवरफ्लो स्थिति को दर्शाता है।

इनर लूप लोड पल्स (INT1): इनर लूप लोड पल्स कार्यक्षमताओं को संभालने के लिए उपयोग किया जाता है।

कॉन्फ़िगर करने योग्य इनपुट्स (INT2, INT3): दो इनपुट्स जिन्हें विशिष्ट प्रणाली आवश्यकताओं या कस्टम कार्यक्षमताओं के आधार पर कॉन्फ़िगर किया जा सकता है।

मेमोरी प्रकार

विभिन्न प्रकार की मेमोरी को एकीकृत करता है, जिनमें से प्रत्येक का सिस्टम के भीतर अलग-अलग उद्देश्य होता है:

फ्लैश मेमोरी: डीएसपी बूट इमेज, कोड निष्पादन, कॉन्फ़िगर करने योग्य आइटम स्टोरेज और सिस्टम इतिहास रिकॉर्ड्स को बनाए रखने के लिए उपयोग की जाती है।

RAM (रैंडम एक्सेस मेमोरी): डेटा स्टोरेज और कोड निष्पादन दोनों के लिए उपयोग की जाती है, जो सिस्टम संचालन के दौरान अस्थायी कार्य स्टोरेज प्रदान करती है।

NvRAM (गैर-वाष्पशील RAM): महत्वपूर्ण जानकारी को बिजली के नुकसान या सिस्टम शटडाउन के दौरान भी संग्रहीत रखने के लिए गैर-वाष्पशील डेटा स्टोरेज के लिए समर्पित है।

केवल-जोड़ मेमोरी: बोर्ड संशोधन पहचान के लिए विशेष रूप से आरक्षित, जो बोर्ड के संशोधन इतिहास को ट्रैक करने और पहचानने की सुविधा प्रदान करती है।

मेमोरी प्रकार और अंतराय

डीएसपी घड़ी गति: 60 MHz पर संचालित होती है, जो विभिन्न सिस्टम कार्यों और संचालनों का प्रबंधन करती है

अंतराय: विशिष्ट कार्यक्षमताओं और सिस्टम घटना संचालन के लिए चार बाह्य अंतराय (INT0, INT1, INT2, INT3) उपलब्ध हैं।

मेमोरी प्रकार: बूट इमेज, कोड निष्पादन और भंडारण के लिए फ्लैश मेमोरी; अस्थायी डेटा भंडारण और कोड निष्पादन के लिए RAM; गैर-वाष्पशील डेटा भंडारण के लिए NVRAM; बोर्ड संशोधन पहचान के लिए केवल जोड़ मेमोरी।

प्राथमिक कार्य

DSPX बोर्ड आवश्यक संचालन के लिए केंद्रीय नियंत्रक के रूप में कार्य करता है, जिसमें इनोवेशन श्रृंखला ड्राइव के लिए ब्रिज और मोटर नियामक नियंत्रण शामिल हैं, साथ ही उनके संचालन के लिए महत्वपूर्ण गेटिंग कार्यों की देखरेख भी शामिल है। इसके अतिरिक्त, यह EX2100 उत्तेजना नियंत्रण के लिए आवश्यक जनरेटर क्षेत्र नियंत्रण कार्यों का प्रबंधन करता है।

तर्क, प्रसंस्करण और इंटरफ़ेस कार्य

अपने प्राथमिक नियंत्रण कार्यों के अतिरिक्त, DSpX बोर्ड तर्क प्रसंस्करण और इंटरफ़ेस क्षमताएँ प्रदान करता है, जो विभिन्न प्रणाली घटकों और कार्यों के बीच कुशल संचार और समन्वय सुनिश्चित करता है।

फील्ड प्रोग्रामेबल गेट ऐरे (FPGA) या ASICs के माध्यम से अनुकूलित कार्य

DSpX बोर्ड पर विशिष्ट कार्यों को फील्ड प्रोग्रामेबल गेट अरे (FPGA) या एप्लिकेशन-स्पेसिफिक इंटीग्रेटेड सर्किट्स (ASICs) में कार्यान्वित विशेष लॉजिक के माध्यम से सुविधाजनक बनाया जाता है। इन घटकों को आवश्यकतानुसार सहायक परिपथों के साथ सुसज्जित किया गया है ताकि विशिष्ट संचालनों को कुशलतापूर्वक किया जा सके।

कनेक्टर (P1) के माध्यम से बोर्ड रैक में एकीकरण

DSPX बोर्ड को बोर्ड रैक में स्थापित किया जाता है और यह प्रणाली के बैकप्लेन के साथ 4-पंक्ति, 128-पिन DIN कनेक्टर (P1 के रूप में चिह्नित) के माध्यम से इंटरफ़ेस करता है। यह कनेक्टर प्राथमिक संबंध स्थल के रूप में कार्य करता है, जो DSPX बोर्ड और अन्य प्रणाली घटकों के बीच बैकप्लेन के माध्यम से संचार और डेटा स्थानांतरण को सक्षम बनाता है।

बाह्य संचार के लिए अतिरिक्त कनेक्टर

DSPX बोर्ड में बाह्य संचार और निगरानी उद्देश्यों के लिए दो अतिरिक्त कनेक्टर हैं

P5 – DSP एमुलेटर पोर्ट: यह पोर्ट एक DSP एमुलेटर के लिए कनेक्टिविटी की अनुमति देता है, जिससे विकास या ट्राउबलशूटिंग के उद्देश्यों के लिए DSPX बोर्ड के डिबगिंग, परीक्षण और एमुलेशन को सक्षम किया जा सकता है।

P6 - इंजीनियरिंग मॉनिटर पोर्ट: यह पोर्ट इंजीनियरिंग मॉनिटरिंग कार्यों के लिए एक इंटरफ़ेस के रूप में कार्य करता है, जो DSPX बोर्ड के संचालन से संबंधित मॉनिटरिंग और नैदानिक कार्यों तक पहुँच प्रदान करता है

संकेत देने वाली रोशनियाँ

DS1 - दोष एलईडी (लाल):

चालू या टिमटिमाती हुई: यह सिस्टम में किसी दोष के घटित होने या सिस्टम के रीसेट प्रक्रिया के दौरान होने को दर्शाता है। लाल एलईडी स्थिर रूप से प्रकाशित होती है या टिमटिमाती है

ऑपरेटरों को दोष की उपस्थिति या सिस्टम रीसेट प्रक्रियाओं के दौरान सूचित करने के लिए

बंद: यह सिस्टम के भीतर किसी भी दोष की अनुपस्थिति को दर्शाता है। जब लाल एलईडी बंद रहती है, तो यह संकेत देती है कि वर्तमान में कोई दोष नहीं पाया गया है या सक्रिय नहीं है।

DS2 - स्थिति एलईडी (हरी):

टिमटिमाती हुई: यह संकेत देती है कि सिस्टम संचालन में है और चल रहा है। जब सिस्टम संचालन में होता है, तो हरी एलईडी अंतराल पर टिमटिमाती है, जो इसकी

सक्रिय स्थिति का दृश्य संकेत प्रदान करती है

चालू: यह संकेत देता है कि सिस्टम रुक गया है या वर्तमान में चल नहीं रहा है। जब हरी एलईडी स्थिर रूप से प्रकाशित रहती है, तो यह सिस्टम की रुकी हुई स्थिति को दर्शाती है

सिस्टम या यह कि सिस्टम वर्तमान में संचालन में नहीं है।

बंद: सिस्टम में दोष के उत्पन्न होने या रीसेट प्रक्रिया के दौरान हुए दोष के बारे में सूचित करता है। DS1 के समान, हरा LED तब भी बंद रहता है जब कोई दोष मौजूद होता है या सिस्टम रीसेट प्रक्रियाएँ चल रही होती हैं।

कार्यात्मक क्षमताएँ

तर्क और प्रसंस्करण कार्य: बोर्ड विभिन्न ड्राइव्स और उत्तेजना नियंत्रण प्रणाली के नियमन, नियंत्रण और प्रबंधन के लिए आवश्यक तर्क, प्रसंस्करण और इंटरफ़ेस कार्यों को संलग्न करता है

ड्राइव्स और उत्तेजना नियंत्रण प्रणाली के विभिन्न पहलुओं

ब्रिज और मोटर नियमन: यह ब्रिज और मोटर कार्यों के नियमन को सुसंगत करता है, जिससे मोटर चालित उपकरणों पर अनुकूल प्रदर्शन और नियंत्रण सुनिश्चित होता है

घटक

जनरेटर क्षेत्र नियंत्रण: इसके अतिरिक्त, DSPX EX2100 उत्तेजना नियंत्रण में जनरेटर क्षेत्र से संबंधित नियंत्रण कार्यों का प्रबंधन और निगरानी करता है

प्रणाली

बहु-कार्य नियंत्रक: इनोवेशन श्रृंखला ड्राइव्स में ब्रिज, मोटर नियामक, गेटिंग कार्यों और EX2100 में जनरेटर क्षेत्र नियंत्रण का प्रबंधन करता है

उत्तेजना नियंत्रण

मुख्य घटक: एक उच्च-प्रदर्शन डिजिटल सिग्नल प्रोसेसर (डीएसपी), मानक मेमोरी इकाइयाँ और कस्टम लॉजिक फ़ंक्शन्स को निष्पादित करने के लिए अनुकूलित एप्लिकेशन-स्पेसिफिक इंटीग्रेटेड सर्किट (एएसआईसी) को समाहित करता है

लॉजिक और इंटरफ़ेस क्षमताएँ: सिस्टम संचालन और एकीकरण के लिए आवश्यक लॉजिक, प्रोसेसिंग और इंटरफ़ेस कार्य प्रदान करता है

नियामन और नियंत्रण: ब्रिज और मोटर संचालन के कुशल नियामन को सुनिश्चित करता है, साथ ही जनरेटर फ़ील्ड के लिए नियंत्रण कार्यों की भी देखरेख करता है

अक्सर पूछे जाने वाले प्रश्न

IS200DSPXH1DBD क्या है?

यह EX2100 श्रृंखला के अंतर्गत जनरल इलेक्ट्रिक (जीई) द्वारा विकसित एक डिजिटल सिग्नल प्रोसेसर (डीएसपी) नियंत्रण बोर्ड है

IS200DSPXH1DBD पर स्थित P1 कनेक्टर किन कार्यों का समर्थन करता है?

P1 कनेक्टर ब्रिज और ग्राहक I/O के लिए इंटरफ़ेस के लिए चार चिप सिलेक्ट सिग्नल के साथ मेमोरी-मैप्ड प्रोसेस बस एड्रेस स्पेस प्रदान करता है। इसमें एक मानक UART श्रृंखला इंटरफ़ेस के लिए नियंत्रण भी शामिल हैं, साथ ही ACL या स्थानीय विस्तार कार्यों के लिए दो अतिरिक्त विशिष्ट ISBus श्रृंखला इंटरफ़ेस भी हैं

IS200DSPXH1DBD के फ्रंट पैनल पर स्थित P5 इम्युलेटर पोर्ट की क्या भूमिका है?

P5 इमुलेटर पोर्ट TI इमुलेटर पोर्ट के साथ इंटरफ़ेस के रूप में कार्य करता है, जिससे JTAG के समान इमुलेशन संभव होता है तथा दक्ष मेमोरी प्रोग्रामिंग के लिए फ्लैश प्रोग्रामिंग को सुविधाजनक बनाया जाता है।
