ໂມດູນເຊື່ອມຕໍ່ MTA ສຳລັບ F-DI ທີ່ມີຄວາມສຳຮັບ (Redundant) ຂອງ Siemens SIMATIC PCS 7, ລະຫັດ 6ES7650-1AK11-7XX0
ຜູ້ຜະລິດ: Siemens
ສະພາບ: ໃໝ່ສົມບູນ
ເວລາຈັດສົ່ງ: ມີໃນສະຕັອກ
ຕຶ່ງຕຳແໜ່ງ: ເຢຍລະມັນ
ຮັບປະກັນ: 12 ເດືອນ
ອີເມວ: [email protected]
whatsApp: +86-18150117685
- ຄຳອະທິບາຍສັ້ນ
- ຂໍ້ມູນທົ່ວໄປຂອງຜະລິດຕະພັນ
- ຟັງຊັ່ນສຳຄັນ
- ຂໍ້ມູນເທັກນິກທາງການ
- ຄໍາ ຖາມ ທີ່ ມັກ ຖາມ
- ຄວາມເຂົ້າກັນໄດ້ ແລະ ຄຳແນະນຳການສັ່ງຊື້
- ຮຸ່ນທີ່ຂາຍດີ
- ຜະລິດຕະພັນທີ່ແນະນຳ
ຄຳອະທິບາຍສັ້ນ
Siemens • SIMATIC PCS 7

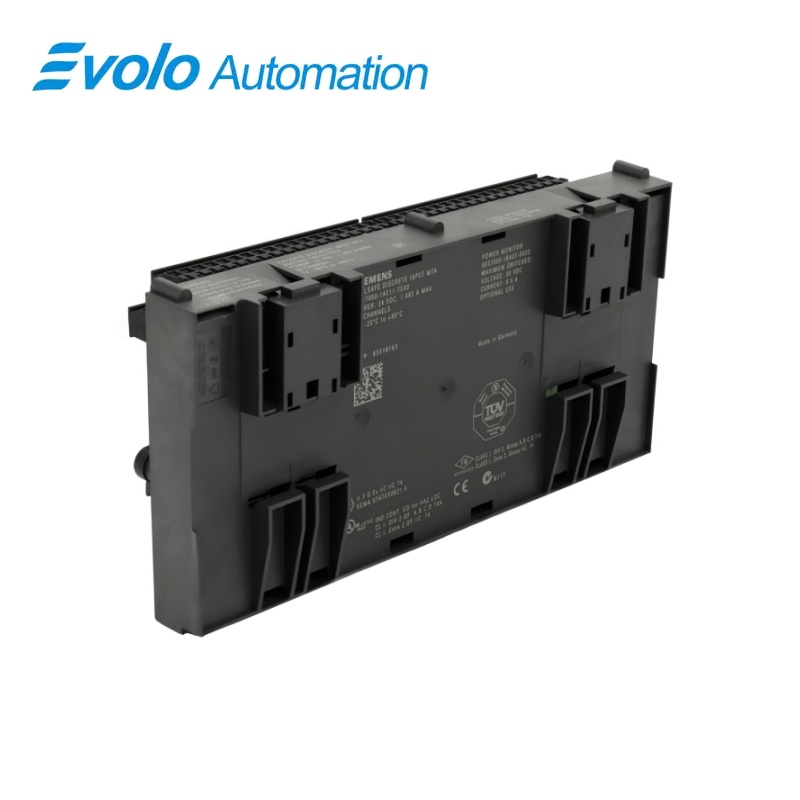

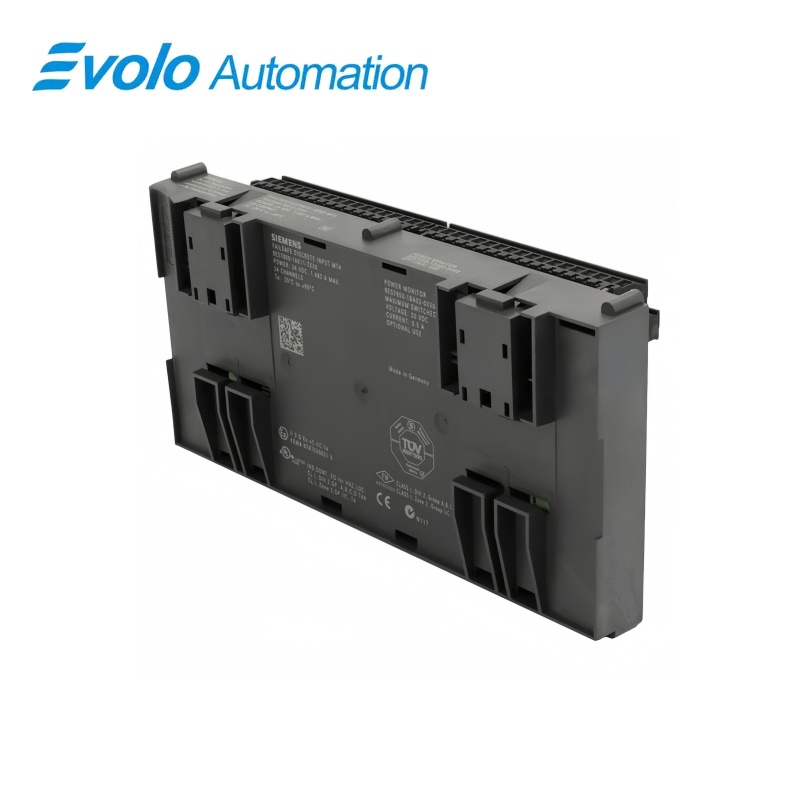

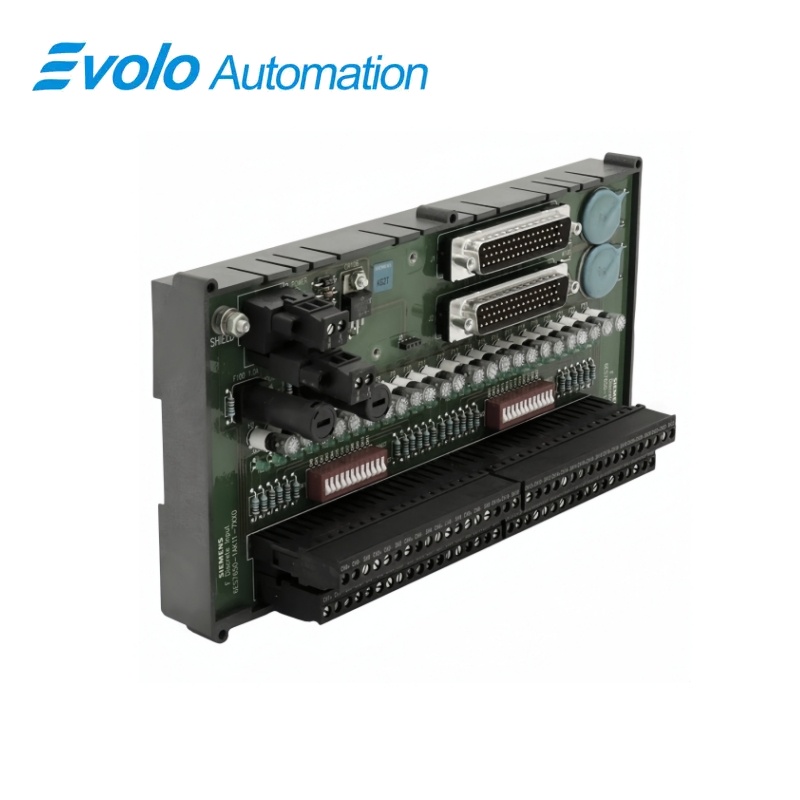

ລະຫັດ 6ES7650-1AK11-7XX0 ໂມດູນເຊື່ອມຕໍ່ MTA ສຳລັບ F-DI ທີ່ມີຄວາມສຳຮັບ (Redundant) ຂອງ SIMATIC PCS 7
F-DI MTA ຂອງ SIMATIC PCS 7 ແມ່ນຊຸດເຄື່ອງຈັກສຳລັບການຈັດລຽງສັນຍານເຂົ້າດິຈິຕອນທີ່ປອດໄພ (fail-safe) ທີ່ມີຄວາມສຳຮັບ (redundant) ຈຳນວນ 12/24 ຊ່ອງ ແລະ ມີແຮງດັນ 24 V DC, ມີການຈັດສົ່ງພະລັງງານທີ່ປອດໄພ ແລະ ມີການສະແດງສະຖານະຂອງແຕ່ລະຊ່ອງ.
ສັງເກດຢ່າງວ່ອງໄວ
| ຍີ່ຫໍ້ | Siemens |
|---|---|
| ຮຸ່ນ | 6ES7650-1AK11-7XX0 |
| ປະເພດຜະລິດຕະພັນ | ຊຸດເຄື່ອງຈັກສຳລັບການຈັດລຽງສັນຍານເຂົ້າດິຈິຕອນທີ່ປອດໄພ (fail-safe) ທີ່ມີຄວາມສຳຮັບ (redundant) |
| ຟັງຊັນຫຼັກ | ຈັດຕັ້ງ ແລະ ປ້ອງກັນຊ່ອງສຳຮອງຂອງສັນຍານເຂົ້າ 24 V DC ສຳລັບຄວາມປອດໄພ |
| ການນຳໃຊ້ ຫຼື ຊຸດທີ່ເຂົ້າກັນໄດ້ | PCS 7 safety I/O ໃຊ້ໂມດູນ 6ES7326-1BK02-0AB0 ທີ່ເປັນສຳຮອງ |
ການຈຳແນກທີ່ຖືກຕ້ອງ
ທົບທວນເປີດິນທີ່ 6ES7650-1AK11-7XX0 ຕົວຕໍ່ຕົວ ແລະ ຢືນຢັນຊື່ເຕັມຂອງ SIMATIC PCS 7 Redundant F-DI MTA Connection Module
ການຈັດລຽງສ່ວນຕໍ່ຕໍ່
ຢືນຢັນແຫຼ່ງຈ່າຍພະລັງງານທີ່ຕິດຕັ້ງ, ຊ່ອງເຊື່ອມຕໍ່, ການເຊື່ອມຕໍ່ເຂດ, ແລະອຸປະກອນເ Ergon ທີ່ຕ້ອງການກ່ອນຈະເຊື່ອມສາຍເຂົ້າກັບຊິ້ນສ່ວນທີ່ຈະປ່ຽນແທນ.
ການກວດສອບການຈັດຕັ້ງ
ຮັກສາໂຄງການວິສະວະກຳທີ່ໄດ້ຮັບການອະນຸມັດ, ພາລາມິເຕີເຄືອຂ່າຍ, ແລະຂໍ້ມູນການນຳໃຊ້ທີ່ຖືກນຳໃຊ້ໂດຍລະບົບທີ່ຕິດຕັ້ງ.
ຂໍ້ມູນທົ່ວໄປຂອງຜະລິດຕະພັນ
F-DI MTA ຂອງ SIMATIC PCS 7 ແມ່ນຊຸດເຄື່ອງຈັກສຳລັບການຈັດລຽງສັນຍານເຂົ້າດິຈິຕອນທີ່ປອດໄພ (fail-safe) ທີ່ມີຄວາມສຳຮັບ (redundant) ຈຳນວນ 12/24 ຊ່ອງ ແລະ ມີແຮງດັນ 24 V DC, ມີການຈັດສົ່ງພະລັງງານທີ່ປອດໄພ ແລະ ມີການສະແດງສະຖານະຂອງແຕ່ລະຊ່ອງ.
ການປະກອບນີ້ເຊື່ອມຕໍ່ການຈັດແຈງໂມດູນ F-DI ສຳຮອງທີ່ກຳນົດໄວ້ ສຳລັບການນຳໃຊ້ຄວາມປອດໄພຂອງຂະບວນການທີ່ມີຄວາມຫມັ້ນຄົງສູງ. ການປ້ອງກັນແຕ່ລະຊ່ອງ ແລະ ການສະໜອງພະລັງງານທີ່ຖືກປ້ອງກັນ ຊ່ວຍຈຳກັດບັນຫາທີ່ເກີດຈາກການເຊື່ອມຕໍ່ ແລະ ພະລັງງານ. ແສງສີຂຽວສະແດງສະຖານະການຂອງພະລັງງານເຂົ້າ, ພະລັງງານໂມດູນ ແລະ ພະລັງງານແຕ່ລະຊ່ອງ
ຟັງຊັ່ນສຳຄັນ
ການເຊື່ອມຕໍ່ Safety I/O ສຳຮອງ
ການປະກອບນີ້ເຊື່ອມຕໍ່ການຈັດແຈງໂມດູນ F-DI ສຳຮອງທີ່ກຳນົດໄວ້ ສຳລັບການນຳໃຊ້ຄວາມປອດໄພຂອງຂະບວນການທີ່ມີຄວາມຫມັ້ນຄົງສູງ
ການຈັດສົ່ງຊ່ອງທີ່ຖືກປ້ອງກັນ
ການປ້ອງກັນແຕ່ລະຊ່ອງ ແລະ ການສະໜອງພະລັງງານທີ່ຖືກປ້ອງກັນ ຊ່ວຍຈຳກັດບັນຫາທີ່ເກີດຈາກການເຊື່ອມຕໍ່ ແລະ ພະລັງງານ
ສະຖານະພາບພະລັງງານທີ່ເຫັນໄດ້
ຕົວຊີ້ບອກສີຂຽວສະແດງສະຖານະພາບຂອງພະລັງງານທີ່ປ້ອນເຂົ້າ ພະລັງງານຂອງມໍດູນ ແລະ ສະຖານະພາບຂອງພະລັງງານແຕ່ລະຊ່ອງ
ຂໍ້ມູນເທັກນິກທາງການ
| ຄວາມຈຸຂອງ I/O | ຊ່ອງສຳລັບການປ້ອນຂໍ້ມູນດິຈິຕອນທີ່ປອດໄພ 12 ຫຼື 24 ຊ່ອງ |
|---|---|
| ຄ່າແຕກຕ່າງຂອງສັນຍານ | 24 V DC |
| ເຂົ້າກັນໄດ້ກັບ F-DI Module | 6ES7326-1BK02-0AB0 |
| ການສູນເສຍພະລັງງານປົກກະຕິ | 3 ວັດ |
| ຊ່ວງຂະໜາດລວດ | 24 ຫຼື 14 AWG |
| ຊ່ວງຂະໜາດລວດຕາມມາດຕະຖານເມັດຕິກ | 0.205 ຫຼື 2.08 mm² |
| ແຟັດຕູດສຳລັບແຕ່ລະຊ່ອງ | 0.05 A |
| ຟິວສ໌ພະລັງງານຂອງແມດູນ | 2.0 A |
| ຕົວບອກສະຖານະ | ໄຟ LED ສຳລັບພະລັງງານເຂົ້າ, ພະລັງງານແມດູນ ແລະ ພະລັງງານແຕ່ລະຊ່ອງ |
| ສີຂອງຕົວບອກ | ສີຂຽວ |
| ອຸນຫະພູມການເຮັດວຽກໃນແນວນອນ | -25 ຫາ 70 °C |
| ອຸນຫະພູມການເຮັດວຽກໃນແນວຕັ້ງ | -25 ເຖິງ 60 °C |
| ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ | 5% ເຖິງ 95%, ບໍ່ມີການກໍ່ຕົວເປັນນ້ຳ |
| ຄວາມສາມາດດ້ານຄວາມປອດໄພ 1oo1 | SIL 2, PL d, ປະເພດ 3 |
| ຄວາມສາມາດດ້ານຄວາມປອດໄພ 1oo2 | SIL 3, PL e, ປະເພດ 4 |
| ຊ່ວງເວລາທີ່ຕ້ອງທົດສອບຄວາມຖືກຕ້ອງ | 20 ປີ |
ຄໍາ ຖາມ ທີ່ ມັກ ຖາມ
ແມດູນຮັບສັນຍານປອດໄພໃດທີ່ເຂົ້າກັນໄດ້ກັບ 6ES7650-1AK11-7XX0?
ໃຊ້ຮ່ວມກັບແມດູນຮັບສັນຍານດິຈິຕອນທີ່ປອດໄພ 24 V DC ທີ່ກຳນົດໄວ້ ໃນການຈັດແຈງທີ່ມີຄວາມຫຼາກຫຼາຍແບບວິສະວະກຳ
ຈຳນວນຊ່ອງສັນຍານທີ່ 6ES7650-1AK11-7XX0 ສາມາດຈັດການໄດ້ແມ່ນເທົ່າໃດ?
ການຕິດຕັ້ງນີ້ສະຫນັບສະຫນູນການເຊື່ອມຕໍ່ 12 ຊ່ອງ ຫຼື 24 ຊ່ອງ ຂຶ້ນກັບຮູບແບບການເຊື່ອມລວມທີ່ເລືອກ.
ສີຂຽວທີ່ຢູ່ເທິງ 6ES7650-1AK11-7XX0 ສະແດງຫຍັງ?
ສີຂຽວສະແດງເຖິງການມີຢູ່ຂອງພະລັງງານເຂົ້າ, ພະລັງງານຂອງແທັງ, ແລະ ພະລັງງານຂອງແຕ່ລະຊ່ອງ.
ເຊີເຊີທີ່ມີຄວາມຊົ້າຊ້ອນສອງຕົວສາມາດແບ່ງປັນຊ່ອງດຽວກັນໄດ້ບໍ່?
ບໍ່; ຂໍ້ຈຳກັດການເຊື່ອມລວມທີ່ເຜີຍແຜ່ໄວ້ບໍ່ອະນຸຍາດໃຫ້ເຊີເຊີທີ່ມີຄວາມຊົ້າຊ້ອນສອງຕົວຢູ່ໃນຊ່ອງດຽວ.
ຂະໜາດລວມທີ່ສາມາດເຊື່ອມຕໍ່ໄດ້ກັບ 6ES7650-1AK11-7XX0 ແມ່ນເທົ່າໃດ?
ໃຊ້ລວມທີ່ມີຂະໜາດຈາກ 24 ເຖິງ 14 AWG, ຫຼື 0.205 ເຖິງ 2.08 mm², ດ້ວຍການກະກຽມທີ່ໄດ້ຮັບການອະນຸມັດ.
ສິ່ງໃດທີ່ຕ້ອງບັນທຶກກ່ອນທີ່ຈະປ່ຽນ 6ES7650-1AK11-7XX0?
ບັນທຶກທຸກໆເທີມິນາລ໌, ຟິວສ໌ຂອງແຕ່ລະຊ່ອງ, ການສະໜອງພະລັງງານ, ການຈັດສົ່ງແທັງທີ່ມີຄວາມຊົ້າຊ້ອນ, ແລະ ຜົນໄດ້ຮັບຂອງການທົດສອບວົງຈອນຄວາມປອດໄພ.
ຄວນຢືນຢັນ 6ES7650-1AK11-7XX0 ເປັນແນວໃດຫຼັງຈາກຕິດຕັ້ງ?
ປະຕິບັດການທົດສອບຄວາມຖືກຕ້ອງທີ່ໄດ້ຮັບການອະນຸມັດ ແລະ ຢືນຢັນສະຖານະການຂອງສັນຍານໄຟຟ້າ, ສະຖານະຂອງຊ່ອງ, ການວິເຄາະຂໍ້ຜິດພາດ ແລະ ການຕອບສະຫນອງດ້ານຄວາມປອດໄພທຸກຢ່າງ.
ຄວາມເຂົ້າກັນໄດ້ ແລະ ຄຳແນະນຳການສັ່ງຊື້
ບັນຊີລາຍການການເຂົ້າກັນໄດ້
- ໃຊ້ເທົ່ານັ້ນກັບໂມດູນສຳຫຼັບການປ້ອນຂໍ້ມູນດິຈິຕອນທີ່ປອດໄພຕໍ່ຄວາມຜິດພາດ ແລະ ການເຊື່ອມຕໍ່ທີ່ມີຄວາມຊົ້າຊ້ອນທີ່ໄດ້ຮັບການອະນຸມັດ.
- ຄວນລະວັງຂໍ້ຈຳກັດທີ່ຫ້າມໃຊ້ເซັນເຊີຣ໌ທີ່ມີຄວາມຊົ້າຊ້ອນສອງຕົວໃນຊ່ອງດຽວ.
- ປະຕິບັດການທົດສອບຄວາມຖືກຕ້ອງດ້ານຄວາມປອດໄພທີ່ໄດ້ຮັບການຢືນຢັນແລ້ວ ກ່ອນຈະນຳລູບກັບຄືນໄປໃຊ້ງານ.
