지멘스 시마틱 PN/PN 커플러 6ES7158-3AD10-0XA0
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 제품 개요
- 주요 기능
- 공식 사양
- 자주 묻는 질문
- 호환성 및 주문 참고사항
- 인기 급상승 모델
- 추천 제품
개요
지멘스 • 시마틱 PROFINET 커플러

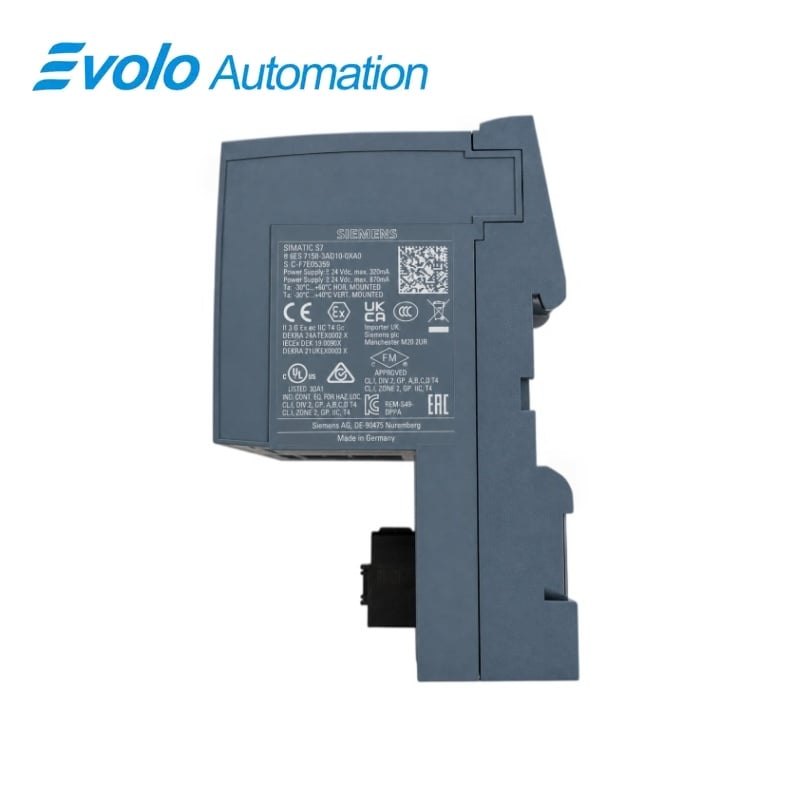

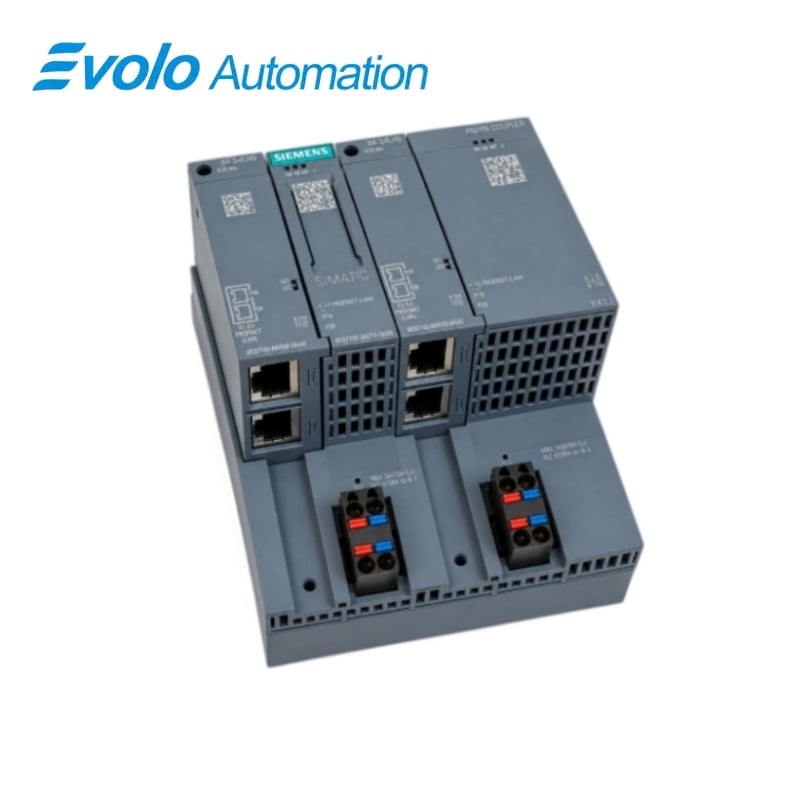

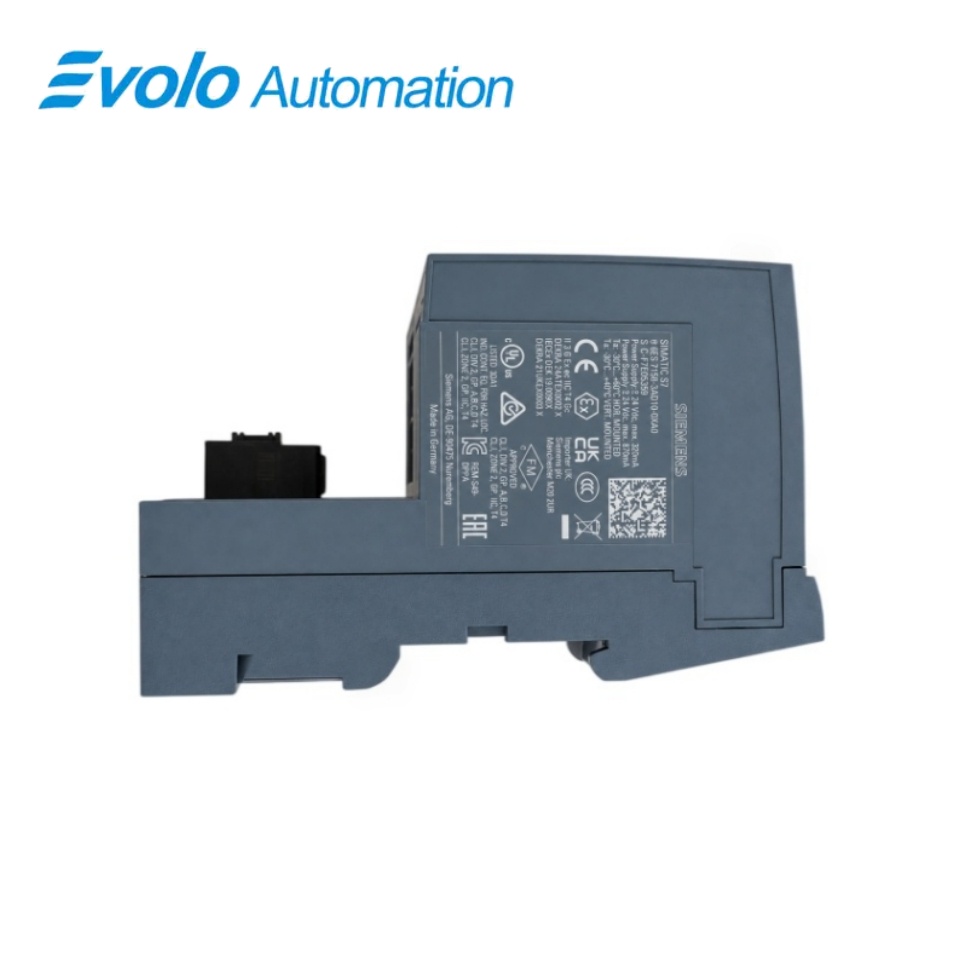

6ES7158-3AD10-0XA0 시마틱 PN/PN 커플러
시마틱 PN/PN 커플러는 두 개의 별도 PROFINET 네트워크 간에 I/O 데이터, 안전 관련 데이터 및 레코드 데이터를 전송하며, 서브넷당 최대 4개의 컨트롤러를 지원하고, 이중화된 24 V 전원 공급과 교체 가능한 시마틱 버스어댑터를 갖추고 있다.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6ES7158-3AD10-0XA0 |
| 제품 유형 | PROFINET 서브넷 간 데이터 커플러 |
| 핵심 기능 | 독립적인 PROFINET 네트워크 간에 결정론적 I/O 및 레코드를 교환함 |
| 응용 프로그램 또는 호환 시리즈 | PROFINET 서브넷을 분리한 채로 컨트롤러 간 데이터 교환이 필요한 기계 및 플랜트 셀 |
정확한 식별
6ES7158-3AD10-0XA0을 문자 단위로 정확히 일치시킨 후, 완전한 SIMATIC PN/PN 커플러 명칭을 확인함
인터페이스 배치
교체 장치 배선 전에 설치된 전원, 포트, 현장 연결 및 필요한 액세서리가 적절한지 확인합니다.
구성 점검
설치된 시스템에서 사용하는 승인된 엔지니어링 프로젝트, 네트워크 매개변수 및 애플리케이션 데이터를 보존합니다.
제품 개요
시마틱 PN/PN 커플러는 두 개의 별도 PROFINET 네트워크 간에 I/O 데이터, 안전 관련 데이터 및 레코드 데이터를 전송하며, 서브넷당 최대 4개의 컨트롤러를 지원하고, 이중화된 24 V 전원 공급과 교체 가능한 시마틱 버스어댑터를 갖추고 있다.
이 커플러는 두 이더넷 서브넷을 병합하지 않고 구성된 데이터를 전송함. I/O, MSI/MSO, PROFIsafe 및 데이터 레코드 메커니즘이 기계 간 및 셀 간 조정을 지원함. 중복 전원 연결과 교체 가능한 버스어댑터는 유지보수 용이한 네트워크 설치를 가능하게 함
주요 기능
분리된 PROFINET 네트워크
이 커플러는 두 이더넷 서브넷을 병합하지 않고 구성된 데이터를 전송함
유연한 컨트롤러 교체
입출력(I/O), MSI/MSO, PROFIsafe 및 데이터 레코드 메커니즘이 기계 간 및 셀 간 조정을 지원합니다.
서비스 지향 하드웨어
중복 전원 연결 및 교체 가능한 버스 어댑터가 유지보수 가능한 네트워크 설치를 지원합니다.
공식 사양
| 서브넷당 최대 컨트롤러 수 | 4 |
|---|---|
| PROFINET 장치 ID | 0604H |
| 공급업체 ID | 002AH |
| I&M 데이터 | I&M0에서 I&M3까지 |
| 최소 아이소크로너스 사이클 | 500 µs |
| PROFIsafe 데이터 교환 | 지원 |
| MSI 및 MSO | 지원 |
| 데이터 레코드 통신 | 지원 |
| 최대 기록 길이 | 4,096바이트 |
| 기록 FIFO 깊이 | 8 |
| 기록-커플링 모듈 | 최대 16개 |
| 로컬 I/O 커플링 모듈 | 비아(isochronous) 동작 시 최대 16개 |
| 정렬 전압 | 24V DC |
| 허용 공급 전압 범위 | 19.2 ~ 28.8 V DC |
| 최대 입력 전류 | 360mA |
| 전원 장애 버퍼 | 10밀리초 |
| 보호 정도 | IP20 |
| 설치 레일 | 7.5 mm 또는 15 mm 프로파일 |
자주 묻는 질문
6ES7158-3AD10-0XA0은 두 개의 PROFINET 네트워크를 어떻게 분리하나요?
각 측면은 독립적인 서브넷에서 자체 장치로 구성되며, 할당된 프로세스 데이터만 커플러를 통해 전달됩니다.
안전 데이터를 6ES7158-3AD10-0XA0를 통해 전송할 수 있습니까?
예; PROFIsafe 전송을 구성하고 검증하며 양측에서 완전한 안전 프로그램을 구현하십시오.
6ES7158-3AD10-0XA0에 필요한 버스 어댑터는 무엇입니까?
물리적 매체 및 포트 배치에 맞는 호환 가능한 SIMATIC 버스 어댑터를 선택하십시오. 이들은 별도로 주문됩니다.
6ES7158-3AD10-0XA0에서 컨트롤러 소유권을 어떻게 할당해야 합니까?
각 모듈과 서브모듈을 의도된 컨트롤러에 매핑하고, 두 엔지니어링 프로젝트 모두에서 이 할당을 일관되게 유지하십시오.
6ES7158-3AD10-0XA0를 교체하기 전에 어떤 항목을 백업해야 합니까?
하드웨어 구성, 장치 이름, IP 설정, 모듈 매핑, 안전 데이터 및 레코드 전송 설정을 모두 저장하십시오.
6ES7158-3AD10-0XA0에서 이중화된 24 V 전원을 사용할 수 있습니까?
예; 승인된 이중화 전원 공급 방식으로 배선하고 각 전원 공급을 독립적으로 테스트하십시오.
6ES7158-3AD10-0XA0 설치 후 테스트해야 할 항목은 무엇인가요?
장치 이름, 컨트롤러 연결, 바이트 매핑, 품질 상태, 레코드 전송, 안전성 데이터 교환 및 두 서브넷에서의 진단을 확인하세요.
호환성 및 주문 참고사항
호환성 체크리스트
- 각 측면을 별도의 PROFINET 장치로, 각각 독립된 서브넷에서 설계하세요.
- 버스 어댑터, 컨트롤러 소유권, 정확한 모듈 또는 서브모듈 매핑을 일치시켜야 합니다.
- 두 네트워크 모두에서 표준 데이터, 레코드 및 PROFIsafe 데이터 교환을 검증하세요.
