지멘스 시마틱 ET 200iSP 6ES7132-7RD01-0AB0 4 도 23.1 V DC/20 mA H-셧다운 모듈
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 인기 급상승 모델
- 추천 제품
개요
- 이 모듈은 승인된 ET 200iSP 캐리어 및 커플러와만 사용하세요.
- 모든 필드 회로를 문서화된 본질안전성 매개변수 이내로 유지하세요.
- 공정을 재가동하기 전에 셧다운 입력과 네 개의 출력 모두를 검증하세요.
SIEMENS · SIMATIC ET 200iSP

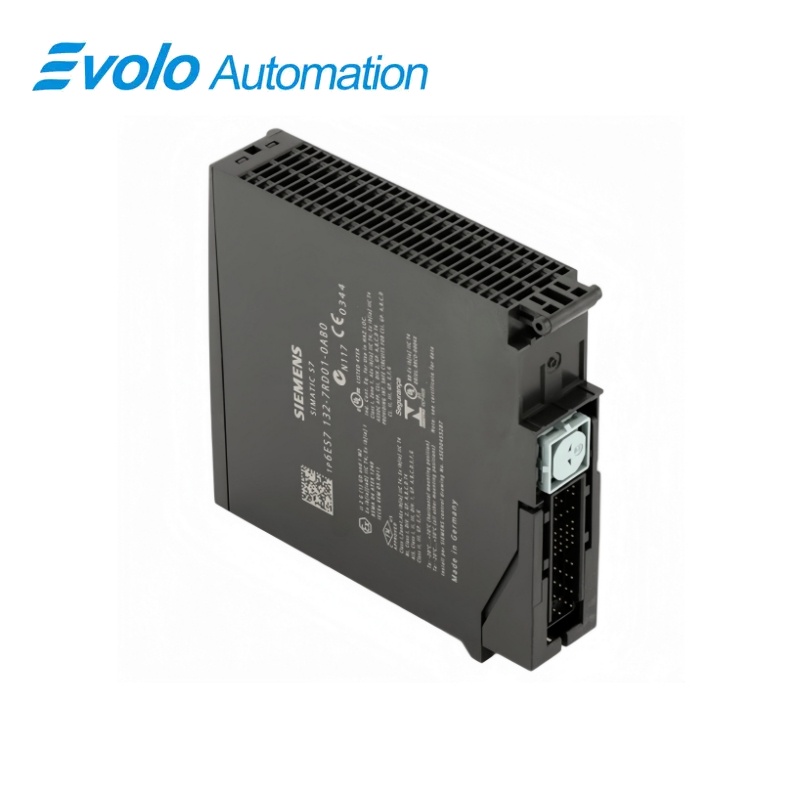

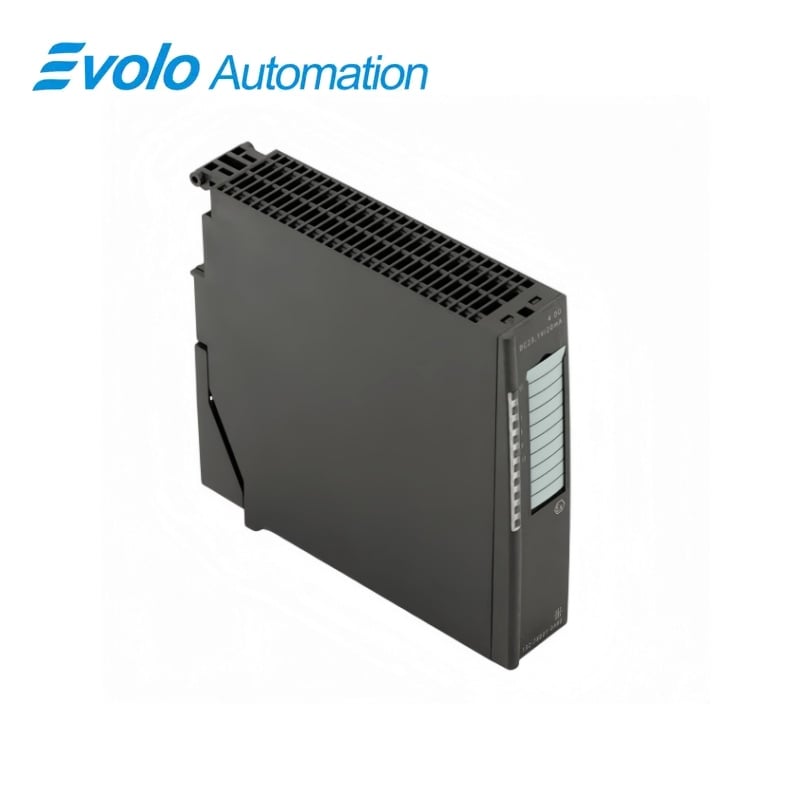

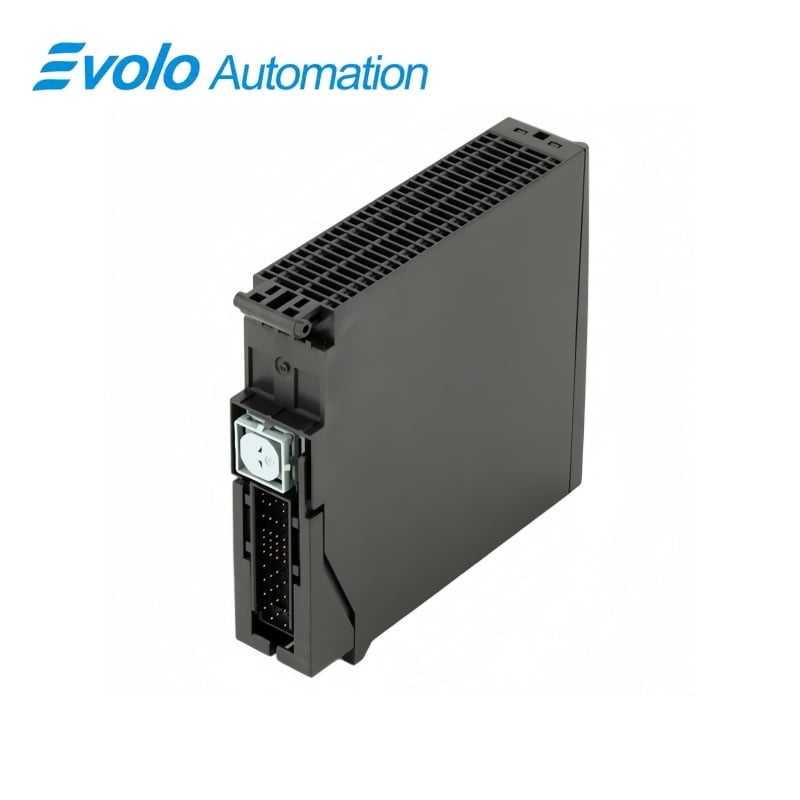

6ES7132-7RD01-0AB0 4 DO 23.1 V DC/20 mA H-셧다운 모듈
6ES7132-7RD01-0AB0 전자 모듈은 ET 200iSP 위험 지역 응용 분야에 맞춰 최대 23.1 V DC 및 20 mA에서 4개의 트랜지스터 출력을 제공하며 H-셧다운 기능을 지원한다.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6ES7132-7RD01-0AB0 |
| 제품 유형 | 본질적으로 안전한 4채널 디지털 출력 모듈 |
| 핵심 기능 | 4개의 저전류 현장 출력을 스위칭하며 위험 지역 스테이션에서 H형 셋다운을 지원한다 |
| 응용 프로그램 또는 호환 시리즈 | 본질적으로 안전한 출력 회로를 갖춘 SIMATIC ET 200iSP 설치 |
정확한 식별
교체 전에 6ES7132-7RD01-0AB0의 문자를 하나하나 정확히 일치시켜야 합니다.
인터페이스 점검
설치된 전원, 단자, 네트워크 및 현장 배선을 확인함
프로젝트 백업
교체 전에 검증된 구성 및 애플리케이션 데이터를 보존함
제품 개요
6ES7132-7RD01-0AB0 전자 모듈은 ET 200iSP 위험 지역 응용 분야에 맞춰 최대 23.1 V DC 및 20 mA에서 4개의 트랜지스터 출력을 제공하며 H-셧다운 기능을 지원한다.
이 모듈은 문서화된 Ex ib 한도 내에서 네 개의 현장 출력을 구동합니다. 별도의 본질적으로 안전한 입력이 문서화된 H형 출력 차단 기능을 제공합니다. 이 스테이션은 구성된 공정 시스템을 통해 출력 상태 및 모듈 오류를 모니터링할 수 있습니다.
주요 기능
네 개의 본질적으로 안전한 출력
이 모듈은 문서화된 Ex ib 한도 내에서 네 개의 현장 출력을 구동합니다.
H-차단 입력
별도의 본질적으로 안전한 입력이 문서화된 H형 출력 차단 기능을 제공합니다.
ET 200iSP 진단
이 스테이션은 구성된 공정 시스템을 통해 출력 상태 및 모듈 오류를 모니터링할 수 있습니다.
공식 사양
| 디지털 출력 채널 | 4 |
|---|---|
| 추가 차단 입력 | 1개의 본질적으로 안전한 H-셧다운 입력 |
| 출력 기술 | 트랜지스터 |
| 출력 전압 유형 | DC |
| 허용 출력 전압 | 0~23.1V DC |
| 채널당 정격 출력 전류 | 20mA |
| 최대 주소 공간 | 2바이트 |
| 저항성 부하에서의 출력 지연 | 0→1 및 1→0 전환 시 최대 2ms |
| 출력 특성 저항 | 275옴 |
| 특성 점 전압 | 17.6V DC |
| 특성 점 전류 | 20mA |
| 하드웨어 기능 상태 | 7 |
| 펌웨어 버전 | V3.0.0 |
| 장착 방법 | ET 200iSP 캐리어 전면 장착 |
| 필드버스 연결 | 별도의 ET 200iSP 커플러를 통한 연결 |
| 폭발 방지 | 가스, 분진 및 광산용 Ex ib 회로 |
자주 묻는 질문
6ES7132-7RD01-0AB0에 적합한 부하 유형은 무엇인가요?
채널 한계 전압 23.1 V DC 및 전류 20 mA를 초과하지 않는 본질적으로 안전한 현장 부하를 사용하세요.
6ES7132-7RD01-0AB0의 H-셧다운 기능은 어떻게 배선하나요?
본질적으로 안전한 셧다운 입력 단자를 ET 200iSP 안전 설계 문서에 명시된 대로 정확히 연결하세요.
6ES7132-7RD01-0AB0에 할당할 주소 공간 크기는 얼마인가요?
스테이션 구성에서 2바이트를 할당하세요.
6ES7132-7RD01-0AB0를 ET 200iSP 스테이션 외부에서 사용할 수 있나요?
아니요. 이 제품은 ET 200iSP 플랫폼 및 승인된 위험 지역용 아키텍처 전용으로 설계되었습니다.
6ES7132-7RD01-0AB0를 교체하기 전에 반드시 점검해야 할 사항은 무엇인가요?
출력 회로 분류, 캐리어 위치, H-셧다운 배선 및 스테이션 매개변수를 확인하세요.
6ES7132-7RD01-0AB0에 적용되는 스위칭 지연은 얼마입니까?
저항성 부하에서 전환 시 최대 2 ms까지 허용합니다.
6ES7132-7RD01-0AB0에 대해 요구되는 시운전 테스트는 무엇입니까?
승인된 안전 절차에 따라 모든 출력, 셧다운 경로 및 구성된 진단을 테스트하세요.
