IC697CPU731 중앙 처리 장치

개요

원산지:	미국
브랜드명:	GE
모델 번호:	IC697CPU731
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

사양

제품 설명

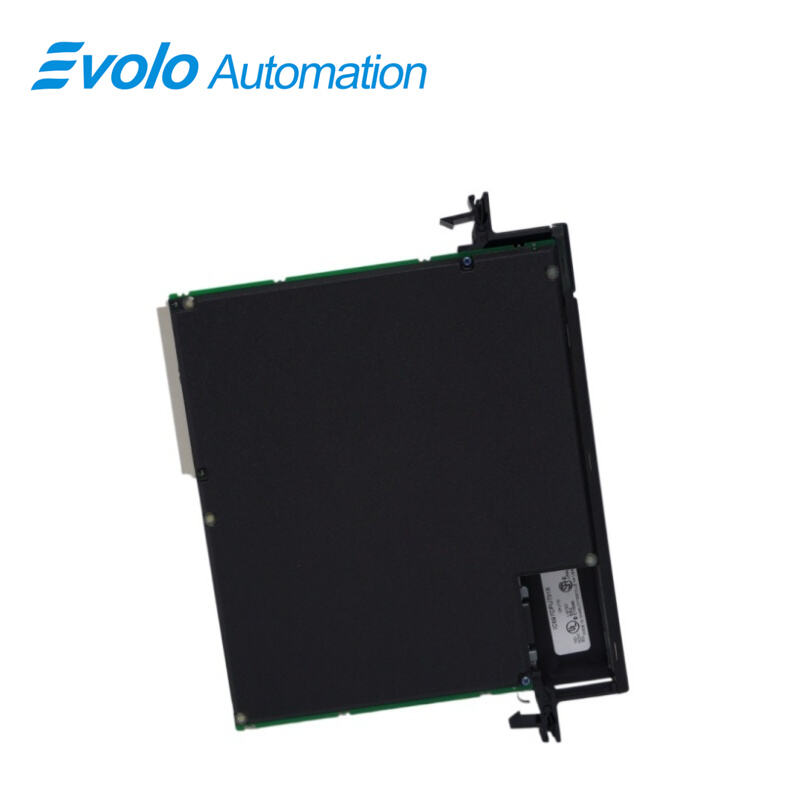

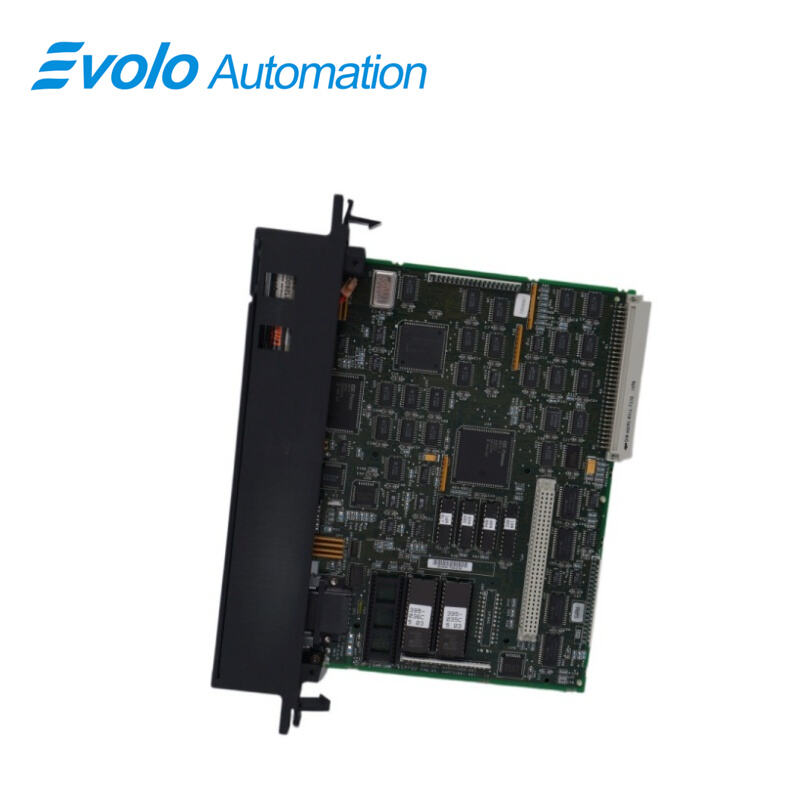

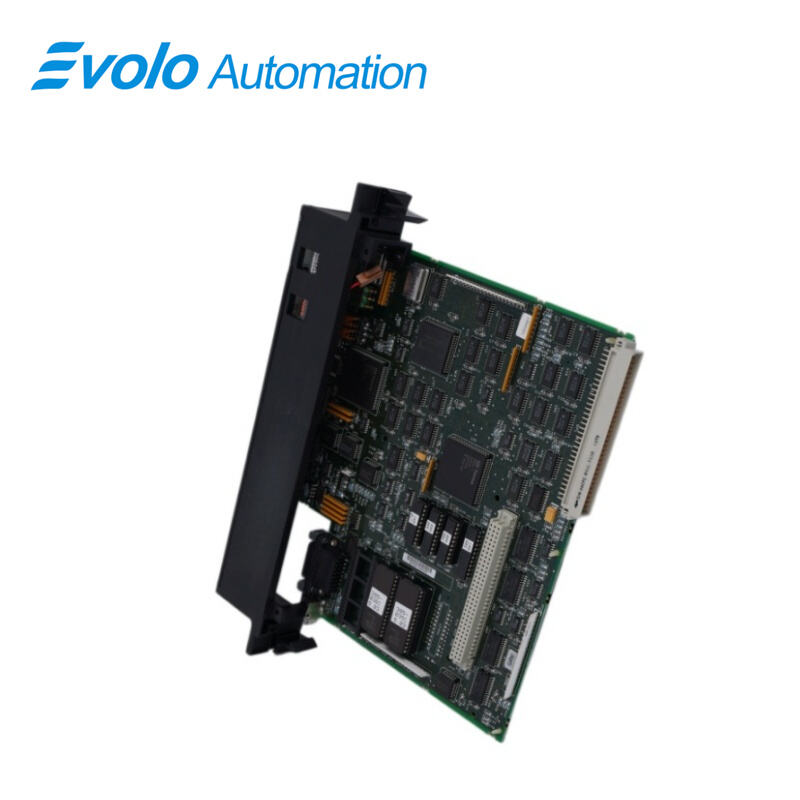

IC697CPU731 모델은 GE Fanuc Series 90-70 라인업 내 중앙처리장치(CPU)로 사용됩니다. 이 장치는 1슬롯을 지원하도록 설계되었으며, 정격 전류 1암페어를 필요로 합니다. 주요 특징 중 하나는 다수의 입력 및 출력 모듈을 지원할 수 있는 능력으로, 최대 512개의 디스크리트 모듈과 최대 8,000개의 아날로그 모듈까지 수용할 수 있습니다. 이는 복잡한 제어 시스템에 매우 효율적입니다.

통합 리튬 배터리는 외부 전원 없이도 CPU가 최대 6개월 동안 정격 메모리 보유 기능을 유지할 수 있도록 합니다. 저장 수명은 20°C에서 최대 10년에 이르며, 장기간에 걸친 안정적인 성능을 사용자에게 보장합니다. 내장 클록이 ±3.5초/일의 정확도를 자랑하여 정밀한 타이밍을 보장합니다.

응용 분야

중소형에서 대형 규모의 철강 및 금속 가공 공장: 소형 및 중형 압연기와 자재 운반 시스템 제어. 분석: 뛰어난 내구성으로, 먼지가 많고 진동이 심한 환경에서도 수십 년간 안정적으로 작동 가능합니다.

전통적인 화력 발전소 및 자체 발전소: 재 및 황 처리, 수계 제어, 보조 장비 연동 제어에 사용. 분석: 강력한 논리 처리 능력을 갖추고 있어, 점 수는 많으나 알고리즘 복잡도는 중간 수준인 보조 공정에 적합합니다.

대규모 비료 및 기초 화학 공장: 자동화된 적재 관리 및 간단한 반응기 제어. 분석: 성숙한 Series 90-70 아키텍처로, 예비 부품을 쉽게 확보할 수 있으며 유지보수 비용이 낮음.

시멘트 및 건축 자재 가공 공장: 회전식 석회석 가마 구동 장치 및 볼 밀 급지 제어. 분석: 랙 마운트 구조로 전자기 간섭에 대한 강한 내성을 가지며, 고출력 주파수 변환 장치가 밀집된 작업장에 적합함.

특징

단일 슬롯 CPU

512개의 입력 및 출력(임의 조합 가능)

최대 8K개의 아날로그 입출력

불리언 함수당 0.4마이크로초

12 MHz, 80C186 마이크로프로세서

IC660/IC661 및 IC697 I/O 제품 지원

Windows 95 또는 Windows NT에서 실행되는 MS-DOS 또는 Windows 기반 소프트웨어 제품을 통해 이더넷 TCP/IP 또는 SNP 포트를 통해 프로그래밍 가능

32 Kbyte 배터리 백업 CMOS 메모리(고정 용량)

구성 가능한 데이터 및 프로그램 메모리

배터리 백업 캘린더 시계

세 가지 위치로 설정 가능한 작동 모드 스위치

비밀번호로 제어되는 접근 권한

세 개의 상태 표시 LED

소프트웨어를 통한 구성 (DIP 스위치나 점퍼 설정 불필요)

전면 도어 내부에 참조 정보 수록

기능

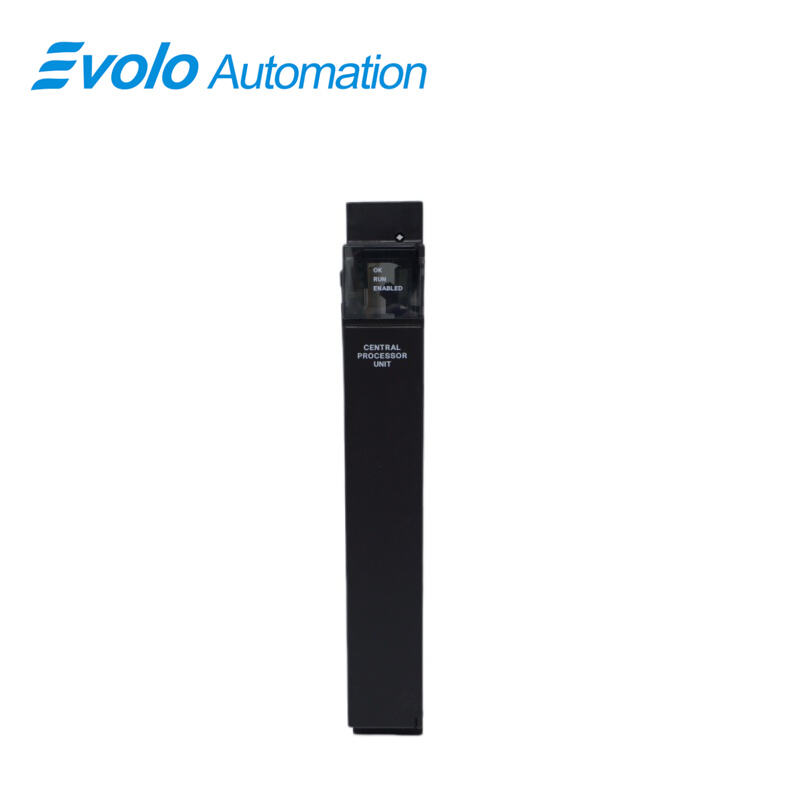

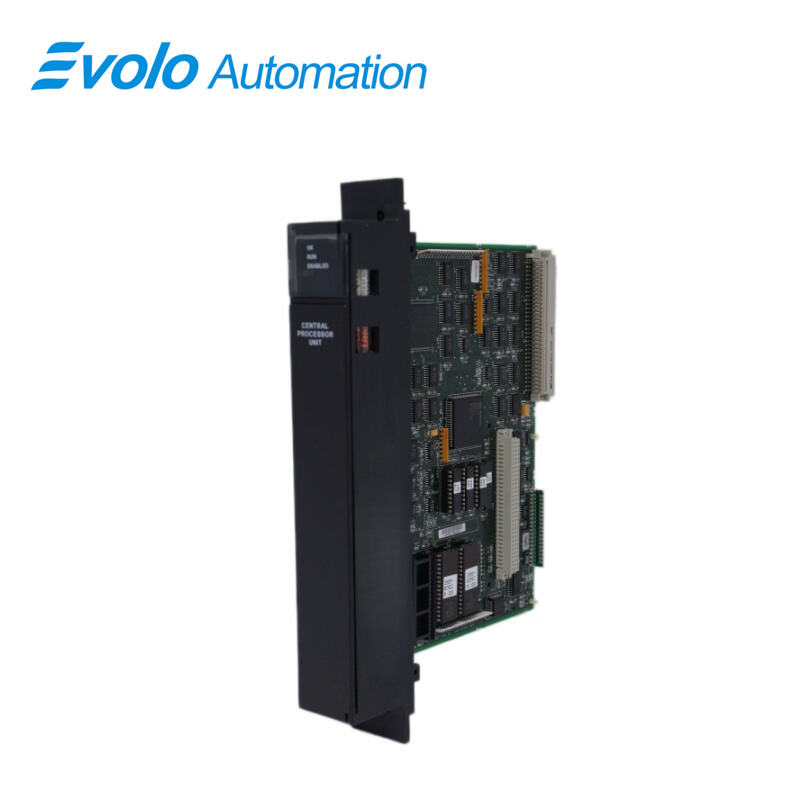

CPU 731은 IC697CHS PLC 랙에 장착되는 싱글 슬롯 PLC CPU이다. CPU 731은 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어로 프로그래밍 및 구성되어, 기계, 공정 및 자재 취급 시스템에 대한 실시간 제어를 수행한다. CPU 731은 VME C.1 표준 형식을 통해 랙 장착형 백플레인(IC697CHS750, 782, 783, 790, 791)을 통해 I/O 및 스마트 옵션 모듈과 통신한다. 지원되는 옵션 모듈에는 IC697 LAN 인터페이스 모듈, 여러 코프로세서 모듈, IC660/IC661 I/O 제품용 버스 컨트롤러, 통신 모듈, I/O 링크 인터페이스, 그리고 IC697 시리즈의 모든 디스크리트 및 아날로그 I/O 모듈이 포함된다. 모듈 작동은 3단계 스위치 또는 연결된 프로그래머 및 프로그래밍 소프트웨어를 통한 원격 제어로 제어할 수 있다. CPU 상태는 모듈 전면에 있는 세 개의 녹색 LED로 표시된다.

설치

PLC 장비를 안전하고 신뢰성 있게 작동시키기 위한 적절한 설치는 OEM, 시스템 통합업체 또는 최종 사용자의 책임입니다. 제품 매뉴얼에는 PLC 장비의 설치, 시작 및 올바른 사용에 관한 상세 정보가 제공되어 있습니다. PLC 프로그래밍 소프트웨어와 함께 제공되는 설치 매뉴얼에는 장비를 올바르게 설치하는 방법이 설명되어 있습니다. PLC 설치가 FCC 또는 CE 지침과 같은 지원되는 표준을 준수해야 하는 경우, 추가 지침을 위해 PLC 프로그래밍 소프트웨어와 함께 제공되는 '표준 준수를 위한 설치 요구사항' 문서를 참조하십시오.

CPU 731 모듈을 설치하기 전에 반드시 PLC 전원을 차단해야 한다.

배터리를 모듈의 배터리 커넥터 중 하나에 연결하십시오.

자주 묻는 질문(FAQ)

Q: IC697CPU731이란 무엇입니까?
A: IC697CPU731은 GE Fanuc 90-70 시리즈에서 제공하는 12 MHz, 32 KB의 중앙처리장치(CPU)입니다.

Q: IC697CPU731을 테스트하려면 무엇이 필요합니까?
A: IC697CPU731, 슬롯 랙, 전원 공급 장치가 필요합니다.

Q: 프로세서를 테스트할 때 상단 LED가 켜지지 않거나 깜빡이면 이는 무엇을 의미합니까?
A: 이는 프로세서에 분명히 문제가 있음을 의미합니다.

Q: IC697CPU731에 탑재된 포트를 어떻게 테스트합니까?
A: Proficy Machine Edition으로 진입한 후, 컨트롤러 오류 테이블 및/또는 I/O 오류 테이블을 초기화하십시오—그 외에는 아무 작업도 수행하지 마십시오. 그런 다음, '다운로드 및 실행(Download and Run)'을 클릭하십시오. 하드웨어, 구성(configuration), 논리(logic)를 모두 다운로드해야 합니다. 목표는 프로세서를 실행 모드(Run Mode)로 전환하는 것입니다.

Q: 각 LED는 무엇을 나타내나요?
A: 상단 LED는 OK LED이며, 중간 LED는 실행 가능(LED)이고, 하단 LED는 I/O 가능(LED)입니다.

Q: IC697CPU731에서 테스트해야 할 다른 항목은 무엇인가요?
A: LED 아래에 있는 토글 스위치를 테스트해야 합니다. 이 토글 스위치는 LED를 끄는 기능을 하며, 스위치를 켜고 끄는 동작이 정상적으로 작동하는지 확인하시면 됩니다.

Q: 프로세서에 문제가 있다고 생각되면 어떻게 해야 하나요?
A: 문제를 확인하기 위해 프로세서를 실행 모드로 하루 밤 또는 주말 내내 그대로 두어, 실행 모드를 지속적으로 유지하는지 여부를 점검해야 합니다.
