Unité centrale de traitement IC697CPU731

Aperçu

Lieu d'origine :	États-Unis
Nom de marque :	Généralement générés
Numéro de modèle :	IC697CPU731
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

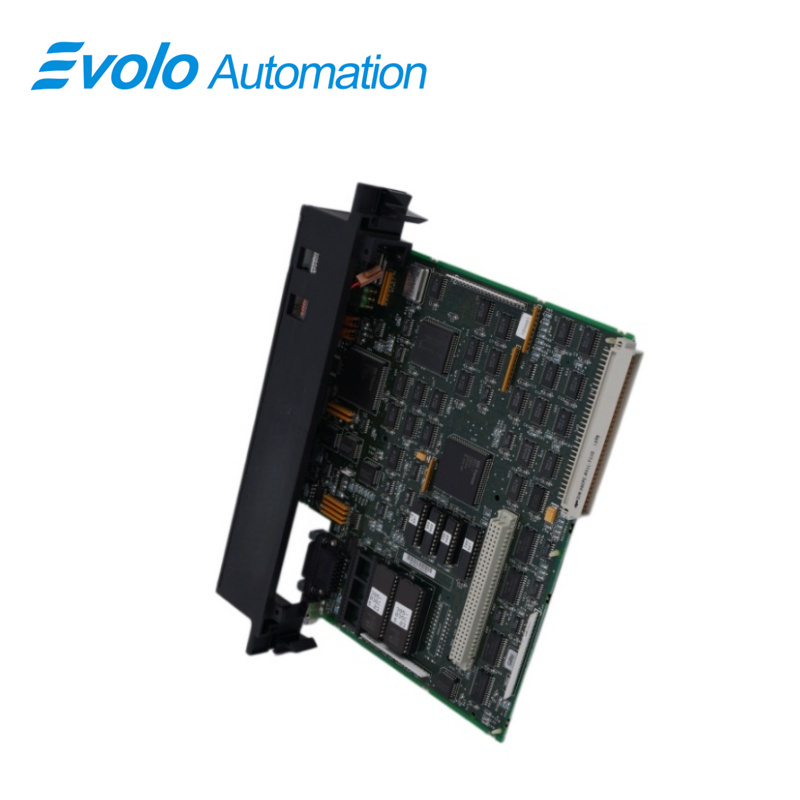

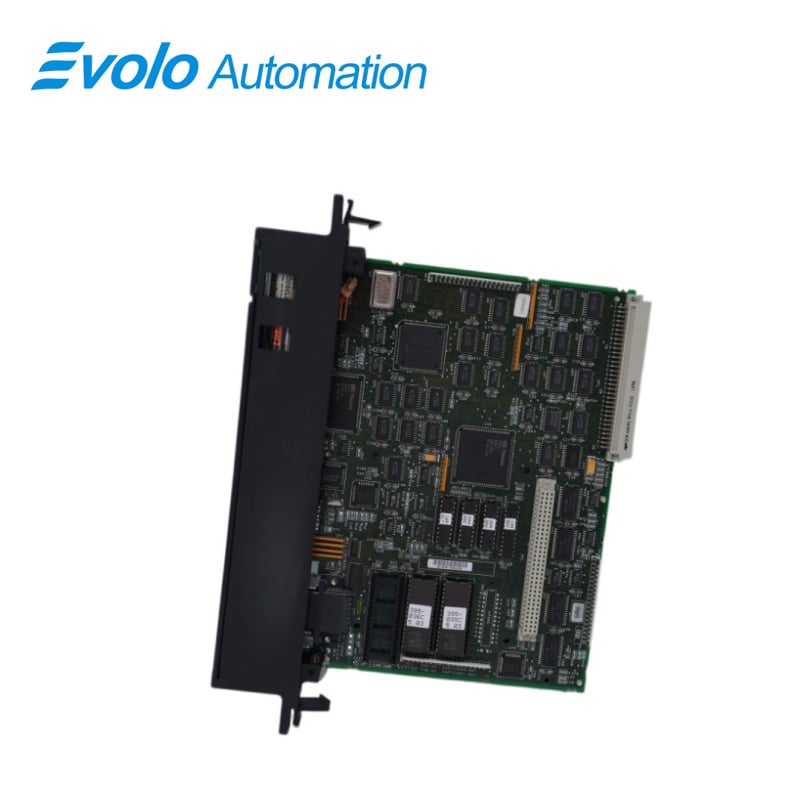

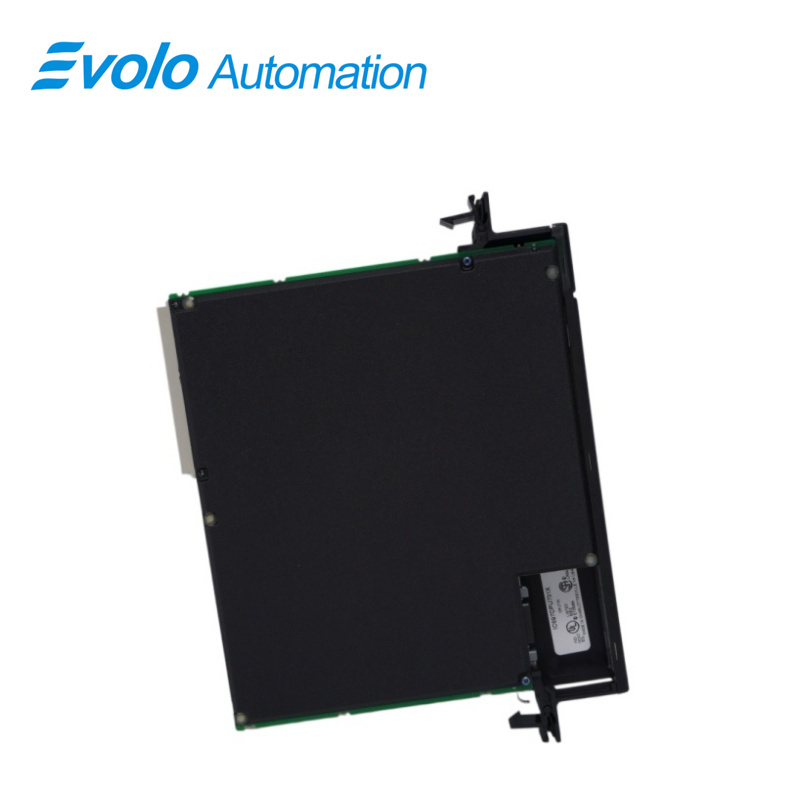

Le modèle IC697CPU731 constitue une unité centrale de traitement (UCP) au sein de la gamme Series 90-70 de GE Fanuc. Cette unité est conçue pour accueillir un seul emplacement et nécessite un courant continu stable de 1 ampère. L'une de ses caractéristiques principales est sa capacité à supporter un nombre important de modules d'entrée et de sortie, notamment jusqu'à 512 modules discrets et une capacité remarquable allant jusqu'à 8 000 modules analogiques. Cela en fait une solution efficace pour les systèmes de commande complexes.

La batterie au lithium intégrée permet à l'UCP de conserver la mémoire nominale pendant jusqu'à six mois sans alimentation externe. Sa durée de stockage atteint dix ans à une température de 20 °C, garantissant aux utilisateurs des performances stables dans le temps. Le chronométrage précis est assuré par l'horloge interne, dont la précision s'élève à ±3,5 secondes par jour.

Applications

Usines de traitement de l'acier et des métaux de taille moyenne à grande : commande de laminoirs de petite et moyenne taille et de systèmes de convoyage des matériaux. Analyse : excellente durabilité, capable de fonctionner de manière stable pendant plusieurs décennies dans des environnements poussiéreux et vibrants.

Centrales thermiques traditionnelles et centrales autonomes : utilisées pour le traitement des cendres et du soufre, la commande des systèmes d'eau et l'interverrouillage des équipements auxiliaires. Analyse : traitement logique robuste, adapté aux procédés auxiliaires comportant un grand nombre de points mais une complexité algorithmique modérée.

Usines de grande envergure produisant des engrais et des produits chimiques de base : gestion du chargement automatisé et de la commande simple de réacteurs. Analyse : architecture mature de la série 90-70, pièces détachées facilement disponibles et coûts de maintenance faibles.

Usines de traitement du ciment et des matériaux de construction : commande des entraînements de four rotatif et de l’alimentation du broyeur à boulets. Analyse : la structure en rack offre une forte résistance aux interférences électromagnétiques, ce qui la rend adaptée aux ateliers équipés d’un grand nombre de variateurs de fréquence haute puissance.

Caractéristiques

CPU à simple emplacement

512 entrées et sorties (combinaison quelconque)

Jusqu’à 8 K d’entrées/sorties analogiques

0,4 microseconde par fonction booléenne

microprocesseur 12 MHz, 80C186

Prend en charge les produits d’E/S IC660/IC661 et IC697

Programmable à l’aide de logiciels MS-DOS ou Windows exécutés sous Windows 95 ou Windows NT, via Ethernet TCP/IP ou par le port SNP

mémoire CMOS de 32 Ko avec sauvegarde par batterie (taille fixe)

Mémoire de données et de programme configurable

Horloge-calendrier avec batterie de secours

Interrupteur à trois positions pour le mode de fonctionnement

Accès contrôlé par mot de passe

Trois voyants d’état

Configuration logicielle (aucun commutateur DIP ni cavaliers à régler)

Informations de référence à l’intérieur de la porte avant

Fonctions

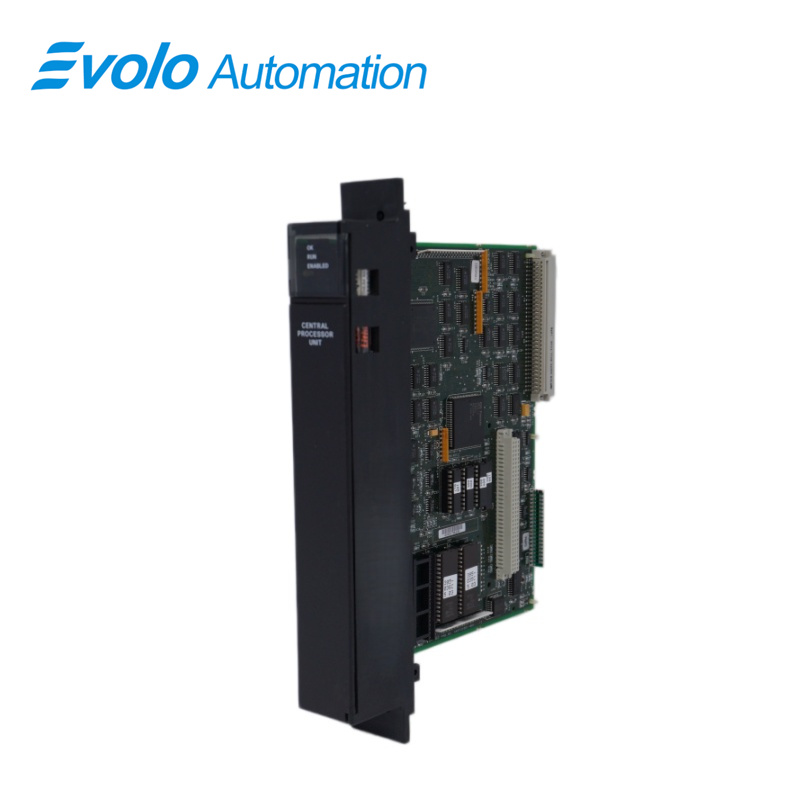

L'unité centrale de traitement (CPU) 731 est une CPU PLC à simple emplacement, installée dans un châssis PLC IC697CHS. La CPU 731 est programmée et configurée à l'aide d'un logiciel de programmation basé sur MS-DOS ou Windows afin d'assurer la commande en temps réel de machines, de procédés et de systèmes de manutention de matériaux. La CPU 731 communique avec les modules E/S et les modules optionnels intelligents via le bus arrière monté sur châssis (IC697CHS750, 782, 783, 790, 791), selon le format standard VME C.1. Les modules optionnels pris en charge comprennent les modules d'interface réseau IC697, plusieurs modules coprocesseurs, le contrôleur de bus pour les produits E/S IC660/IC661, les modules de communication, l'interface de liaison E/S ainsi que l'ensemble des modules E/S discrètes et analogiques de la famille IC697. Le fonctionnement du module peut être commandé soit à l'aide de l'interrupteur à trois positions, soit à distance, par un programmateur connecté et son logiciel de programmation. L'état de la CPU est indiqué par trois voyants DEL verts situés à l'avant du module.

Installation

Il incombe à l'équipementier d'origine (OEM), à l'intégrateur de systèmes ou à l'utilisateur final d'installer correctement l'équipement API afin d'assurer un fonctionnement sûr et fiable. Les manuels produits fournissent des informations détaillées sur l'installation, la mise en service et l'utilisation appropriée de l'équipement API. Le manuel d'installation, fourni avec votre logiciel de programmation API, décrit comment installer correctement l'équipement. Si l'installation de l'API doit respecter des normes applicables, telles que les directives FCC ou CE, veuillez consulter le document « Exigences d'installation pour la conformité aux normes », fourni avec le logiciel de programmation API, pour obtenir des lignes directrices supplémentaires.

Assurez-vous que l'alimentation de l'API est coupée avant d'installer le module CPU 731

Connectez la batterie à l'un des connecteurs de batterie du module

FAQ

Q : Qu'est-ce qu'un IC697CPU731 ?
R : L'IC697CPU731 est une unité centrale de traitement (UCP) de 12 MHz et de 32 Ko appartenant à la série GE Fanuc 90-70.

Q : De quoi ai-je besoin pour tester mon IC697CPU731 ?
R : Vous aurez besoin de votre IC697CPU731, d'un châssis à emplacements (slot rack) et d'une alimentation électrique.

Q : Si la LED supérieure n’est pas allumée ou clignote lorsque je teste mon processeur, que signifie cela ?
R : Cela signifie que votre processeur présente certainement un problème.

Q : Comment tester le port situé sur l’IC697CPU731 ?
R : Accédez à Proficy Machine Edition, effacez la table des pannes du contrôleur et/ou la table des pannes E/S — rien d’autre. Ensuite, cliquez sur « Télécharger et exécuter ». Vous devez télécharger le matériel, la configuration et la logique. L’unique objectif est de placer le processeur en mode marche.

Q : Que signifie chaque LED ?
R : La LED supérieure est la LED OK, la LED centrale indique que le mode marche est activé, et la LED inférieure indique que les E/S sont activées.

Q : Quoi d’autre dois-je tester sur l’IC697CPU731 ?
R : Vous devez tester l’interrupteur à bascule (situé sous les LED). Cet interrupteur à bascule désactive les LED ; assurez-vous simplement de son bon fonctionnement en le basculant plusieurs fois entre les positions marche et arrêt.

Q : Que faire si je pense qu’il y a un problème avec mon processeur ?
R : Laissez-le en mode marche pendant la nuit ou tout un week-end afin de vérifier s’il reste bien en mode marche.
