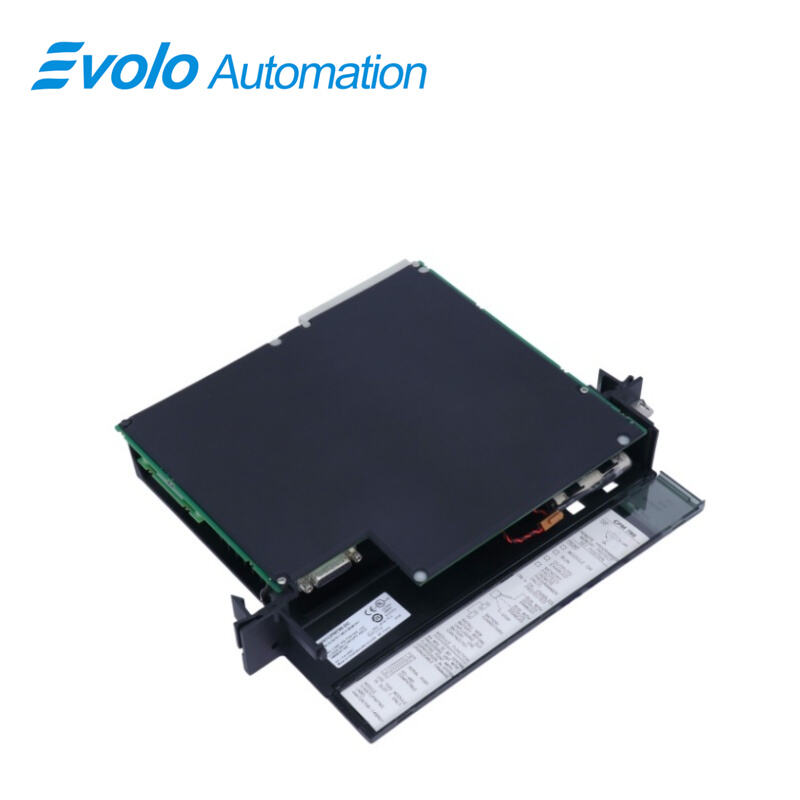

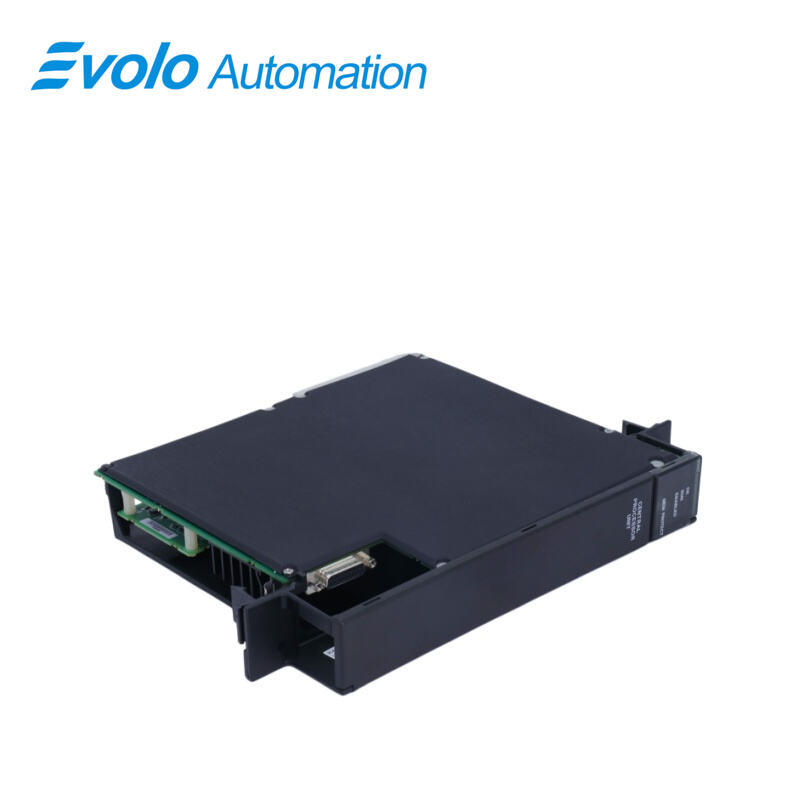

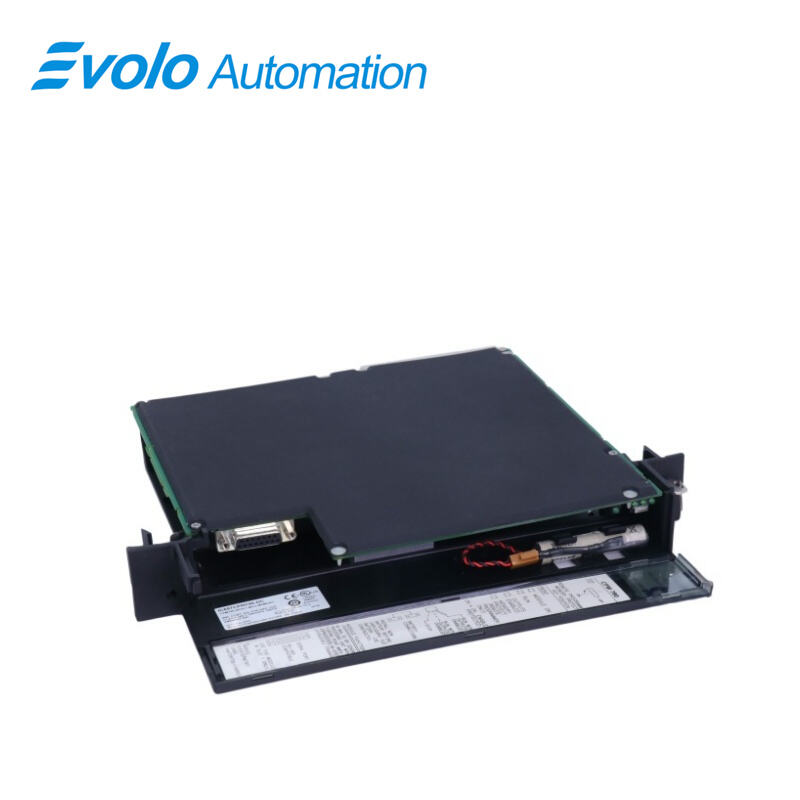

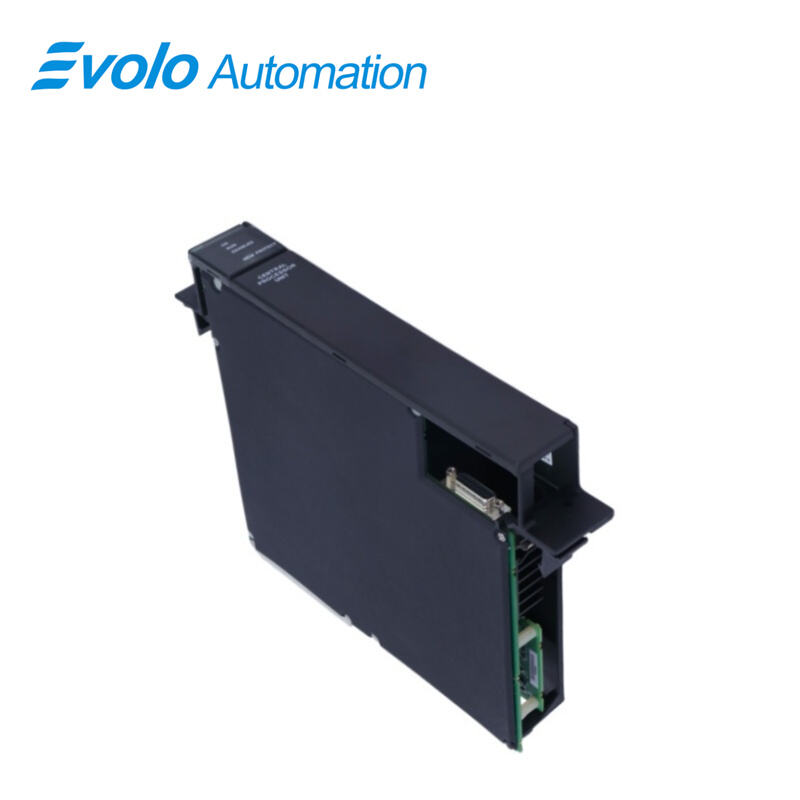

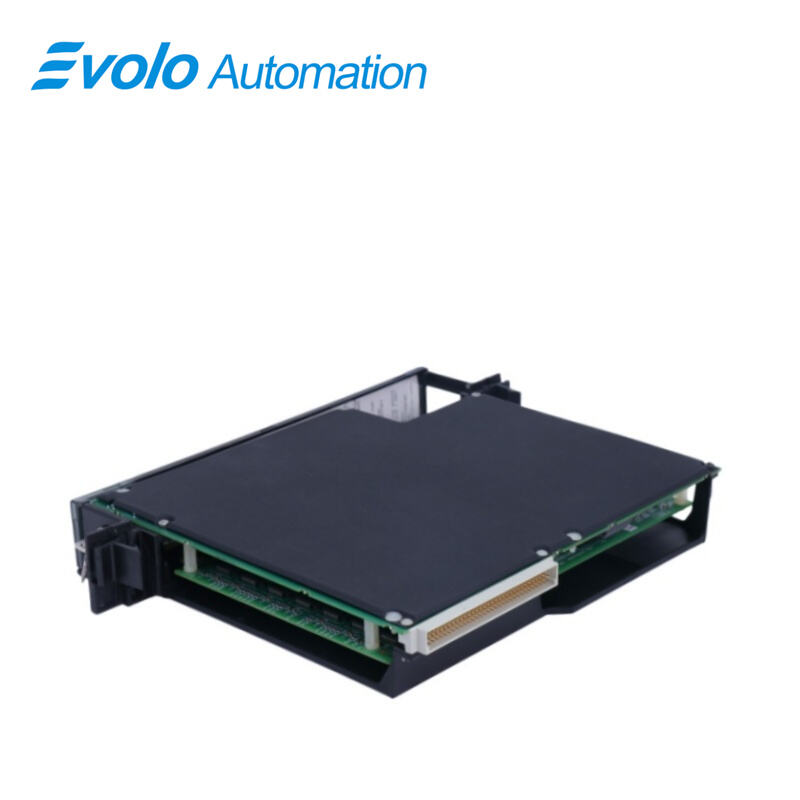

IC697CPM790 중앙 처리 장치

개요

원산지:	미국
브랜드명:	GE
모델 번호:	IC697CPM790
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

사양

제품 설명

IC697CPM790은 시리즈 90-70 프로그래머블 로직 컨트롤러(PLC) CPU입니다. 이 CPU는 단일 슬롯 폭 모듈로, 비상 정지 시스템, 화재 및 가스 감지 등과 같은 중요 응용 분야에 특화되어 사용됩니다. 이 CPU는 자가 진단 루틴을 활성화하기 위한 독립형 C 프로그램을 내장함으로써 삼중 미디어 중복(TMR) 기능을 지원합니다.

IC697CPM790은 배터리 백업 메모리 1MB를 갖추고 있으며, 래더 다이어그램 프로그래밍 언어로 구성된 사용자 프로그램에서 최대 512KB를 사용할 수 있습니다. 이 CPU는 심플렉스 모드로 구성 시 최대 12K개의 디스크리트 입력 및 출력 포인트(임의 조합 가능)를 지원하며, 투표 방식(voted)으로 동작할 경우 2,048개의 디스크리트 입력과 2,048개의 디스크리트 출력을 처리할 수 있습니다. 마찬가지로, IC697CPM790은 심플렉스 모드에서 최대 8K개의 아날로그 입력 및 출력(임의 조합 가능)을 처리할 수 있으며, 투표 방식으로 동작할 경우 1,024개의 아날로그 입력을 처리할 수 있습니다. 이 CPU는 클록 속도 64MHz의 80486DX2 마이크로프로세서를 탑재하고 있습니다. 이 CPU는 부울 함수당 0.4마이크로초의 비교적 빠른 스캔 속도를 제공하여 중요도가 높은 응용 분야에 적합합니다.

응용 분야

대규모 철강 및 금속 제련 공장(핵심 연속 압연기)
분석: 다중 스탠드 연속 압연기 및 고로 자동화 제어 시스템을 제어합니다. 매우 짧은 명령 사이클을 통해 고속 압연기 작동 중 마이크로초 수준의 압력 및 속도 보정을 보장합니다.

대규모 화력/원자력 발전소:
분석: 전 공장 규모의 DCS 시스템(예: 보일러, 터빈, 발전기의 횡방향 제어)에 사용됩니다. 12,000개 이상의 I/O 포인트를 지원하며, 단일 CPU 내에서 보일러, 터빈, 발전기용 복합 연동 보호 로직을 통합합니다.

정유 및 대규모 화학 공장:
분석: 전 공장 규모의 탱크 구역 연동 또는 대규모 반응기 그룹을 관리합니다. 대용량 메모리는 매우 큰 사용자 프로그램을 지원하여 수천 개의 PID 제어 루프를 처리하되 스캔 사이클에 영향을 주지 않습니다.

제지 및 고속 필름 생산 공장:
분석: 고속 종이 제조기 구동 시스템을 제어합니다. 그 처리 속도는 다축 동기 제어에서 절대적인 정밀도를 보장하여 고선속 운전 시 재료의 파열을 방지합니다.

특징

단일 슬롯 CPU

동일한 슬롯 내에 배터리 백업 메모리 1 M바이트를 제공합니다(라더 다이어그램 응용 프로그램에서 사용 가능한 용량은 최대 512 K바이트).

부동 소수점 연산을 지원합니다.

최대 12K개의 이산 입력 및 출력(임의 조합 가능 — 심플렉스 모드 전용); 투표식 이산 입력 2048개, 투표식 이산 출력 2048개

최대 8K개의 아날로그 입력(심플렉스 모드 전용) 및 8K개의 아날로그 출력(심플렉스 모드 전용); 투표식 아날로그 입력 1024개

불리언 함수당 0.4마이크로초

64 MHz, 80486DX2 마이크로프로세서

IC660/IC661 I/O(및 심플렉스 모드 전용 IC697 I/O)를 지원합니다.

MS-DOS 또는 Windows 95 또는 Windows NT에서 실행되는 Windows 소프트웨어 제품을 통해 이더넷 TCP/IP 또는 SNP 포트를 통한 프로그래밍이 가능합니다.

구성 가능한 데이터 및 프로그램 메모리

배터리 백업 캘린더 시계

세 가지 위치로 설정 가능한 작동 모드 스위치

비밀번호로 제어되는 접근 권한

원격 프로그래머 키스위치 메모리 보호 기능

네 개의 상태 표시 LED

소프트웨어를 통한 구성 (DIP 스위치 또는 점퍼 없음)

전면 도어 내부에 참조 정보 수록

시스템 내에서 업그레이드 가능한 펌웨어

기능

IC697CPM790은 부동 소수점 연산을 지원하는 단일 슬롯 프로그래머블 컨트롤러 CPU입니다. IC697CPM790은 긴급 정지(Emergency Shut-Down, ESD), 화재 및 가스 감지, 기타 중요 제어 응용 분야에 사용하기 위해 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어로 프로그래밍 및 구성됩니다. 이 장치는 랙 장착형 백플레인(IC697CHS750, 782, 783, 790, 791)을 통해 VME C.1 표준 형식으로 I/O 및 스마트 옵션 모듈과 통신합니다.

CPM 790은 삼중 모듈러 중복(TMR) 동작 및 자동 테스트 루틴을 제공하는 독립형 C 프로그램과 함께 사용되어야 합니다. 이 프로그램이 로드된 애플리케이션 프로그램에 포함되지 않으면 작동하지 않습니다.

설치

PLC 장비를 안전하고 신뢰성 있게 작동시키기 위한 적절한 설치는 OEM, 시스템 통합업체 또는 최종 사용자의 책임입니다. 제품 매뉴얼에는 PLC 장비의 설치, 시작 및 올바른 사용에 관한 상세 정보가 제공되어 있습니다. PLC 프로그래밍 소프트웨어와 함께 제공되는 설치 매뉴얼에는 장비를 올바르게 설치하는 방법이 설명되어 있습니다. PLC 설치가 FCC 또는 CE 지침과 같은 지원되는 표준을 준수해야 하는 경우, 추가 지침을 위해 PLC 프로그래밍 소프트웨어와 함께 제공되는 '표준 준수를 위한 설치 요구사항' 문서를 참조하십시오.

1 관련 프로그래머블 컨트롤러 설치 매뉴얼을 참조하지 않고는 설치를 시도해서는 안 됩니다. 2

3. 배터리를 모듈의 배터리 커넥터 중 하나에 연결합니다(그림 2 참조).

4. 토글 스위치를 STOP 위치로 설정합니다.

5. 키스위치를 메모리 보호 해제(Memory Protection OFF) 위치로 설정합니다.

6. 랙 전원이 꺼져 있는지 확인합니다.

7. CPM 790 모듈을 랙 0의 슬롯 1에 설치합니다.

8. 전원을 켭니다.

자주 묻는 질문(FAQ)

Q: IC697CPM790에는 보증이 포함되어 있습니까?
A: 예, IC697CPM790에는 무료 2년 DO Supply 보증이 포함되어 있습니다. 체크아웃 시 3년 보증으로 업그레이드하여 추가 보호를 받을 수 있습니다.

Q: IC697CPM790에 적합한 응용 분야는 무엇입니까?
A: IC697CPM790은 비상 정지(Emergency Shut-Down, ESD), 화재 및 가스 감지, 기타 중요 응용 분야에 특화되어 설계되었습니다.

Q: IC697CPM790의 스캔 속도는 얼마입니까?
A: IC697CPM790의 스캔 속도는 부울 함수당 0.4마이크로초입니다.

Q: IC697CPM790에서 지원하는 I/O 포인트 수는 얼마입니까?
A: IC697CPM790은 심플렉스 모드로 구성 시 최대 12K개의 이산 입력 및 출력 포인트(임의 조합 가능)를 지원하며, 투표 방식(voted)으로 동작할 경우 2048개의 이산 입력과 2048개의 이산 출력을 지원합니다. 마찬가지로, 심플렉스 모드에서 작동할 때는 최대 8K개의 아날로그 입력 및 출력 포인트(임의 조합 가능)를 처리할 수 있으며, 투표 방식으로 동작할 경우 1024개의 아날로그 입력을 지원합니다.
