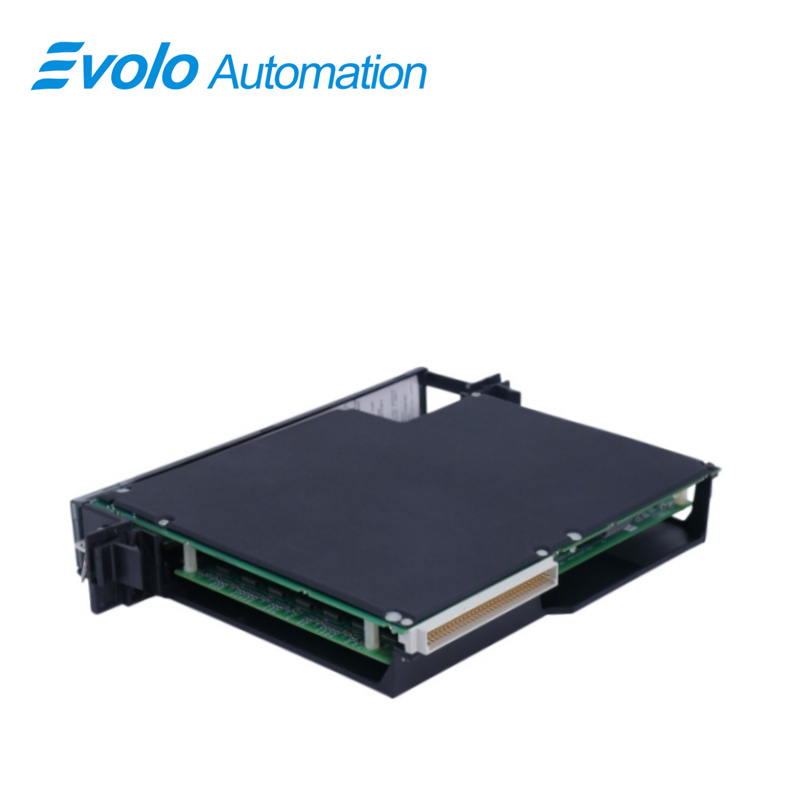

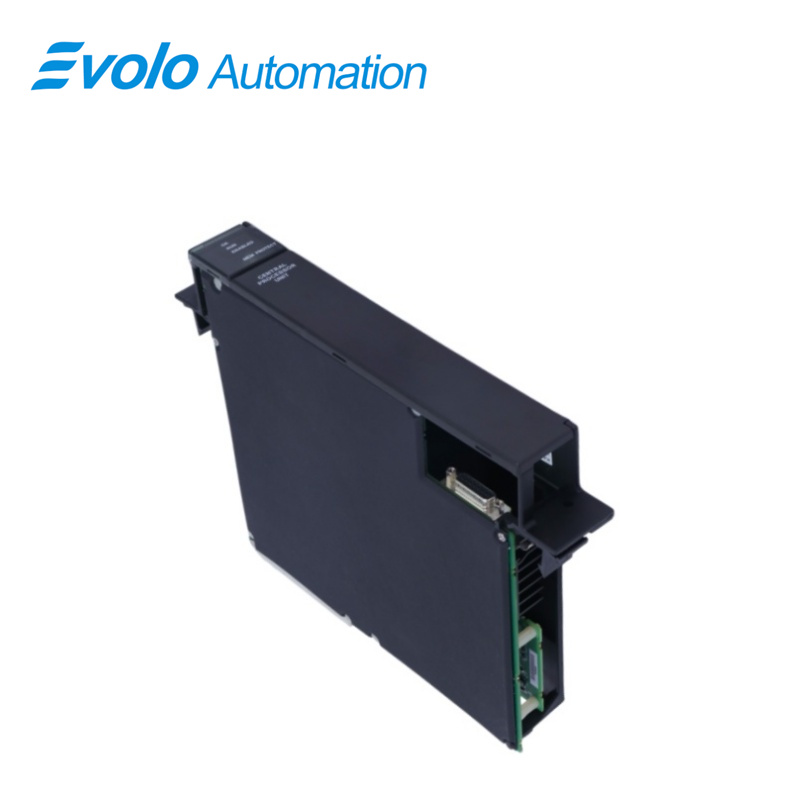

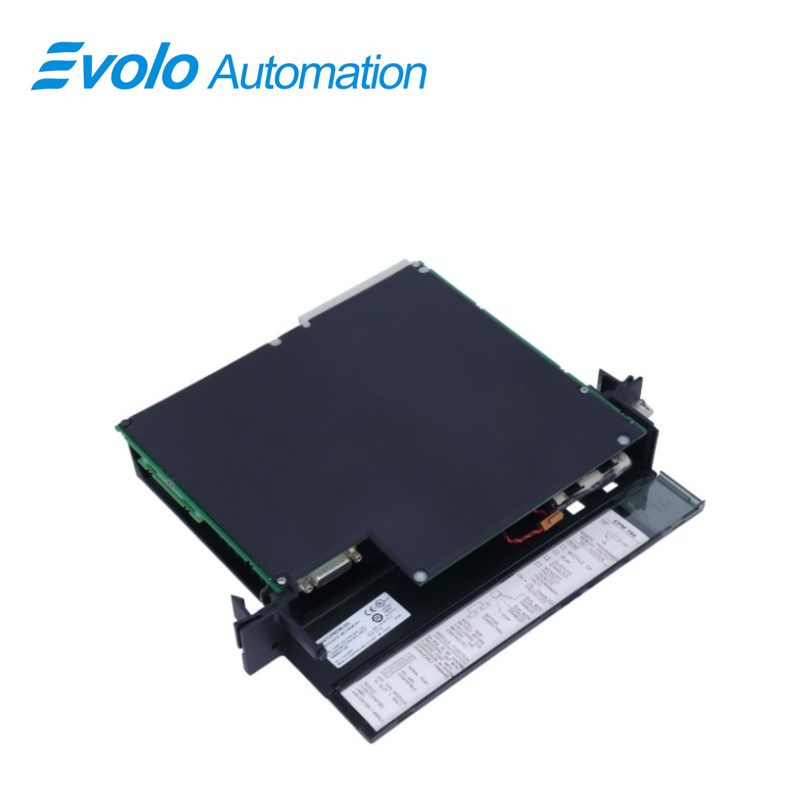

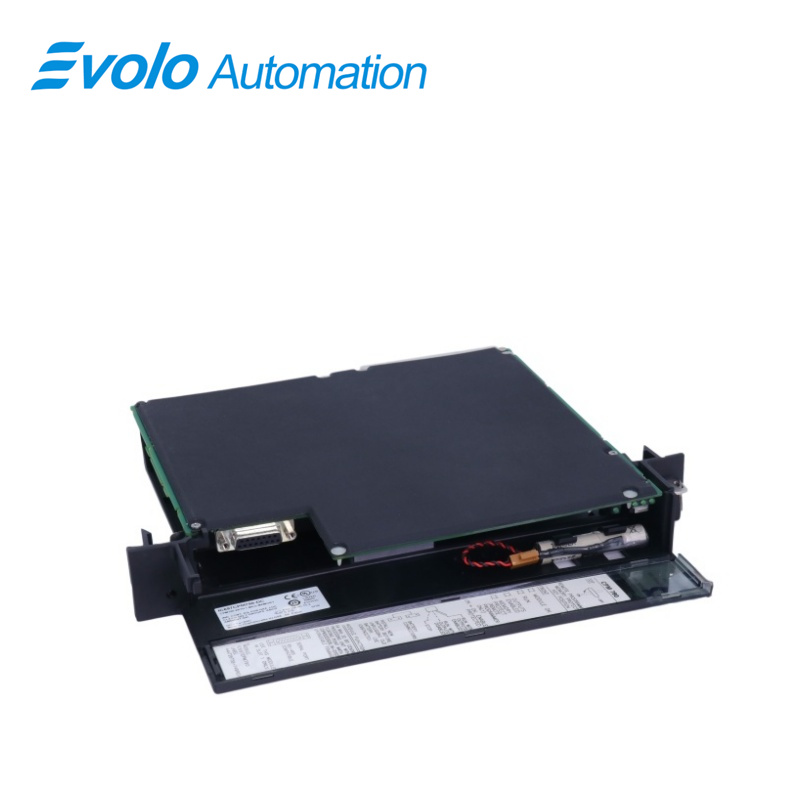

IC697CPM790 কেন্দ্রীয় প্রক্রিয়াকরণ ইউনিট

সারসংক্ষেপ

উৎপত্তি স্থান:	মার্কিন যুক্তরাষ্ট্র
ব্র্যান্ড নাম:	জিই
মডেল নম্বর:	IC697CPM790
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

IC697CPM790 হল সিরিজ 90-70 প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) CPU। এই CPU একটি একক স্লট প্রশস্ত মডিউল যা জরুরি শাটডাউন সিস্টেম, অগ্নিকাণ্ড, গ্যাস এবং অন্যান্য অ্যাপ্লিকেশনের মতো সমালোচনামূলক অ্যাপ্লিকেশনের জন্য বিশেষভাবে ব্যবহৃত হয়। এই CPU স্বাধীন C প্রোগ্রাম অন্তর্ভুক্ত করে অটোটেস্ট রুটিন সক্রিয় করার মাধ্যমে ট্রিপল মিডিয়া রিডান্ড্যান্সি (TMR) সমর্থন করে।

IC697CPM790 মডেলটিতে ১ এমবি ব্যাটারি-সমর্থিত মেমরি রয়েছে, যার মধ্যে ল্যাডার ডায়াগ্রাম প্রোগ্রামিং ভাষা ব্যবহার করে কনফিগার করা ব্যবহারকারীর প্রোগ্রাম দ্বারা সর্বোচ্চ ৫১২ কেবি মেমরি ব্যবহার করা যায়। এই সিপিইউটি সিম্প্লেক্স মোডে কনফিগার করলে যেকোনো সংমিশ্রণে সর্বোচ্চ ১২ কে ডিসক্রিট ইনপুট ও আউটপুট পয়েন্ট সমর্থন করে; যার মধ্যে ২০৪৮টি ভোটেড ডিসক্রিট ইনপুট এবং ২০৪৮টি ভোটেড ডিসক্রিট আউটপুট অন্তর্ভুক্ত। একইভাবে, IC697CPM790 সিম্প্লেক্স মোডে পরিচালিত হলে যেকোনো সংমিশ্রণে সর্বোচ্চ ৮ কে অ্যানালগ ইনপুট ও আউটপুট পরিচালনা করতে সক্ষম, এবং ১০২৪টি ভোটেড অ্যানালগ ইনপুট সমর্থন করে। এটি ৬৪ মেগাহার্জ ক্লক গতি সম্পন্ন ৮০৪৮৬ডিএক্স২ মাইক্রোপ্রসেসর দিয়ে সজ্জিত। এই সিপিইউ-এর স্ক্যান রেট অপেক্ষাকৃত দ্রুত—প্রতি বুলিয়ান ফাংশনে ০.৪ মাইক্রোসেকেন্ড—যা গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য উপযুক্ত।

প্রয়োগ

বৃহৎ আকারের ইস্পাত ও ধাতুবিদ্যা কারখানা (প্রধান কন্টিনিউয়াস রোলিং মিল):
বিশ্লেষণ: বহু-স্ট্যান্ড অবিরাম রোলিং মিল এবং ব্লাস্ট ফার্নেস স্বয়ংক্রিয়করণ নিয়ন্ত্রণ সিস্টেম নিয়ন্ত্রণ করে। অত্যন্ত সংক্ষিপ্ত নির্দেশনা চক্রের সাহায্যে এটি উচ্চ-গতির মিল অপারেশনের সময় মাইক্রোসেকেন্ড-স্তরের চাপ ও গতি কম্পেনসেশন নিশ্চিত করে।

বৃহৎ-স্কেল তাপীয়/পারমাণবিক বিদ্যুৎ কেন্দ্র:
বিশ্লেষণ: গোটা কারখানার DCS সিস্টেমে (যেমন বয়লার, টারবাইন এবং জেনারেটরের পার্শ্বীয় নিয়ন্ত্রণ) ব্যবহৃত হয়। ১২,০০০ এর অধিক I/O পয়েন্ট সমর্থন করে এবং একটি একক CPU-তে বয়লার, টারবাইন এবং জেনারেটরের জটিল ইন্টারলকিং সুরক্ষা লজিক একত্রিত করে।

তেল পরিশোধন ও বৃহৎ-স্কেল রাসায়নিক কারখানা:
বিশ্লেষণ: গোটা কারখানার ট্যাঙ্ক অঞ্চলের ইন্টারলক বা বৃহৎ রিয়াক্টর গ্রুপ পরিচালনা করে। বৃহৎ মেমরি অত্যন্ত বৃহৎ ব্যবহারকারী প্রোগ্রাম সমর্থন করে এবং স্ক্যান চক্রকে প্রভাবিত না করে হাজার হাজার PID নিয়ন্ত্রণ লুপ পরিচালনা করতে পারে।

কাগজ ও উচ্চ-গতির ফিল্ম উৎপাদন কারখানা:
বিশ্লেষণ: উচ্চ-গতির কাগজ মেশিন ড্রাইভ সিস্টেমগুলির নিয়ন্ত্রণ করে। এর প্রক্রিয়াকরণ গতি বহু-অক্ষ সমকালীন নিয়ন্ত্রণে পরম নির্ভুলতা নিশ্চিত করে, যা উচ্চ রৈখিক গতিতে উপাদান ছিঁড়ে যাওয়া রোধ করে।

বৈশিষ্ট্যসমূহ

একক স্লট CPU

একই স্লটে ১ মেগাবাইট ব্যাটারি-ব্যাকআপ মেমরি প্রদান করে (ল্যাডার ডায়াগ্রাম অ্যাপ্লিকেশন প্রোগ্রাম দ্বারা ব্যবহারের জন্য সর্বোচ্চ ৫১২ কিলোবাইট উপলব্ধ)

ফ্লোটিং পয়েন্ট গণনা সমর্থন করে

সর্বোচ্চ ১২K ডিসক্রিট ইনপুট এবং আউটপুট (যেকোনো মিশ্রণ—শুধুমাত্র সিম্প্লেক্স মোডে); ২০৪৮ ভোটিং ডিসক্রিট ইনপুট, ২০৪৮ ভোটিং ডিসক্রিট আউটপুট

সর্বোচ্চ ৮K অ্যানালগ ইনপুট (শুধুমাত্র সিম্প্লেক্স মোডে) এবং ৮K অ্যানালগ আউটপুট (শুধুমাত্র সিম্প্লেক্স মোডে); ১০২৪ ভোটিং অ্যানালগ ইনপুট

প্রতি বুলিয়ান ফাংশন ০.৪ মাইক্রোসেকেন্ড

৬৪ মেগাহার্টজ, ৮০৪৮৬DX২ মাইক্রোপ্রসেসর

IC660/IC661 I/O (এবং IC697 I/O শুধুমাত্র সিম্প্লেক্স মোডে) সমর্থন করে

MS-DOS বা Windows 95 বা Windows NT-এ চলমান Windows সফটওয়্যার পণ্যগুলির মাধ্যমে ইথারনেট TCP/IP বা SNP পোর্টের মাধ্যমে প্রোগ্রাম করা হয়

কনফিগারযোগ্য ডেটা এবং প্রোগ্রাম মেমরি

ব্যাটারি-সমর্থিত ক্যালেন্ডার ঘড়ি

তিন-অবস্থান অপারেশন মোড সুইচ

পাসওয়ার্ড-নিয়ন্ত্রিত অ্যাক্সেস

দূরবর্তী প্রোগ্রামার কীসুইচ মেমরি সুরক্ষা

চারটি স্ট্যাটাস LED

সফটওয়্যার কনফিগারেশন (DIP সুইচ বা জাম্পার নেই)

সামনের দরজার ভিতরে রেফারেন্স তথ্য

সিস্টেমের মধ্যে আপগ্রেডযোগ্য ফার্মওয়্যার

কার্যাবলী

IC697CPM790 হল একটি একক স্লট প্রোগ্রামেবল কন্ট্রোলার CPU যা ফ্লোটিং পয়েন্ট গণনা সমর্থন করে। IC697CPM790 কে MS-DOS বা Windows-ভিত্তিক প্রোগ্রামিং সফটওয়্যার দিয়ে প্রোগ্রাম করা হয় এবং জরুরি শাট-ডাউন (ESD), অগ্নিকাণ্ড ও গ্যাস, এবং অন্যান্য গুরুত্বপূর্ণ নিয়ন্ত্রণ অ্যাপ্লিকেশনে ব্যবহারের জন্য কনফিগার করা হয়। এটি VME C.1 স্ট্যান্ডার্ড ফরম্যাট অনুসারে র‍্যাক-মাউন্টেড ব্যাকপ্লেন (IC697CHS750, 782, 783, 790, 791) এর মাধ্যমে I/O এবং স্মার্ট অপশন মডিউলগুলির সাথে যোগাযোগ করে।

সিপিএম ৭৯০ অবশ্যই একটি স্ট্যান্ডঅ্যালোন সি প্রোগ্রামের সাথে একত্রে ব্যবহার করা হবে, যা ট্রিপল মডুলার রিডান্ড্যান্সি (টিএমআর) অপারেটিং এবং অটোটেস্ট রুটিন প্রদান করে। যদি এই প্রোগ্রামটি লোড করা অ্যাপ্লিকেশন প্রোগ্রামে অন্তর্ভুক্ত না থাকে, তবে এটি কাজ করবে না।

ইনস্টলেশন

পিএলসি সরঞ্জামগুলির নিরাপদ ও নির্ভরযোগ্য কার্যকরীতা নিশ্চিত করার জন্য ওইএম, সিস্টেম ইন্টিগ্রেটর বা শেষ ব্যবহারকারীর দায়িত্ব হল সরঞ্জামগুলি সঠিকভাবে ইনস্টল করা। পণ্য ম্যানুয়ালগুলিতে পিএলসি সরঞ্জামগুলির ইনস্টলেশন, স্টার্টআপ এবং সঠিক ব্যবহার সম্পর্কে বিস্তারিত তথ্য রয়েছে। আপনার পিএলসি প্রোগ্রামিং সফটওয়্যারের সাথে যে ইনস্টলেশন ম্যানুয়ালটি পাঠানো হয়েছে, তাতে সরঞ্জামগুলি সঠিকভাবে ইনস্টল করার পদ্ধতি বর্ণিত রয়েছে। যদি পিএলসি ইনস্টলেশনটি এফসিসি বা সিই ডিরেক্টিভসহ সমর্থিত মানগুলির সাথে সামঞ্জস্যপূর্ণ হতে হয়, তবে অতিরিক্ত নির্দেশিকা পেতে পিএলসি প্রোগ্রামিং সফটওয়্যারের সাথে পাঠানো 'মানগুলির সাথে সামঞ্জস্য নিশ্চিত করার জন্য ইনস্টলেশন প্রয়োজনীয়তা' দেখুন।

১. প্রযোজ্য প্রোগ্রামযোগ্য কন্ট্রোলার ইনস্টলেশন ম্যানুয়ালটি পড়া ছাড়া ইনস্টলেশন চেষ্টা করা উচিত নয়।

৩. মডিউলের যেকোনো একটি ব্যাটারি কানেক্টরে ব্যাটারিটি সংযুক্ত করুন (চিত্র ২ দেখুন)।

৪. টগল সুইচটি STOP অবস্থানে রাখুন।

৫. কী-সুইচটি মেমরি প্রোটেকশন অফ অবস্থানে রাখুন।

৬. র্যাক পাওয়ার বন্ধ আছে কিনা তা নিশ্চিত করুন।

৭. CPM 790 মডিউলটি র্যাক ০-এর স্লট ১-এ ইনস্টল করুন।

৮. পাওয়ার চালু করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: IC697CPM790 পণ্যটির ওয়ারেন্টি আছে কি?
উত্তর: হ্যাঁ, IC697CPM790 পণ্যটির একটি বিনামূল্যে ২-বছরের DO Supply ওয়ারেন্টি রয়েছে। আপনি চেকআউটের সময় এটিকে ৩-বছরের ওয়ারেন্টিতে আপগ্রেড করতে পারেন, যাতে আরও বেশি সুরক্ষা পাওয়া যায়।

প্রশ্ন: IC697CPM790 পণ্যটির জন্য কোন কোন অ্যাপ্লিকেশন উপযুক্ত?
উত্তর: IC697CPM790 পণ্যটি বিশেষভাবে জরুরি শাট-ডাউন (ESD), অগ্নিকাণ্ড ও গ্যাস সংক্রান্ত, এবং অন্যান্য গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

প্রশ্ন: IC697CPM790-এর স্ক্যান হার কত?
উত্তর: IC697CPM790-এর স্ক্যান হার হল 0.4 মাইক্রোসেকেন্ড প্রতি বুলিয়ান ফাংশন।

প্রশ্ন: IC697CPM790 দ্বারা সমর্থিত ইনপুট/আউটপুট (I/O) পয়েন্টের সংখ্যা কত?
উত্তর: IC697CPM790 সিম্প্লেক্স মোডে কনফিগার করা হলে যেকোনো সংমিশ্রণে 12K ডিসক্রিট ইনপুট ও আউটপুট পয়েন্ট সমর্থন করে; এবং 2048টি ভোটেড ডিসক্রিট ইনপুট ও 2048টি ভোটেড ডিসক্রিট আউটপুট সমর্থন করে। একইভাবে, IC697CPM790 সিম্প্লেক্স মোডে চালানো হলে যেকোনো সংমিশ্রণে 8K অ্যানালগ ইনপুট ও আউটপুট পয়েন্ট পরিচালনা করতে সক্ষম, এবং 1024টি ভোটেড অ্যানালগ ইনপুট সমর্থন করে।
