개요
원산지: |
미국 |
브랜드명: |
하니웰 |
모델 번호: |
10102/2/1 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
사양
|
제품 설명 |
사양 |
|
모델 |
10102/2/1 |
|
부분 이름 |
고장 안전 아날로그 입력 모듈 |
|
승인 |
CE, TÜV, UL |
|
소프트웨어 버전 |
≥ 3.00 |
|
공간 요구 사항 |
4 TE, 3 HE (4 HP, 3U) |
|
전원 요구 사양(5V DC) |
30마 |
|
전원 요구 사양(24V DC) |
175 mA + 각 활성 입력당 25 mA |
|
입력 채널 수 |
4 |
|
입력 사양 |
0–2 V DC |
|
입력 저항 |
>100 kΩ |
|
루프 전원 공급 |
26 V DC (0.2 mA < I < 20 mA 시 ±1 V), 단락 보호 기능 포함 |
|
루프 전류 제한 |
>21 mA 고체 상태 |
|
A/D 컨버터 |
12비트 |
|
오차 |
≤0.75% |
|
절대 최대 입력 신호 |
±5 V DC |
|
모듈 커넥터 코드 |
홀 A5, C17 |
|
랙 커넥터 코드 |
대형 핀 A5, C17 |
제품 설명

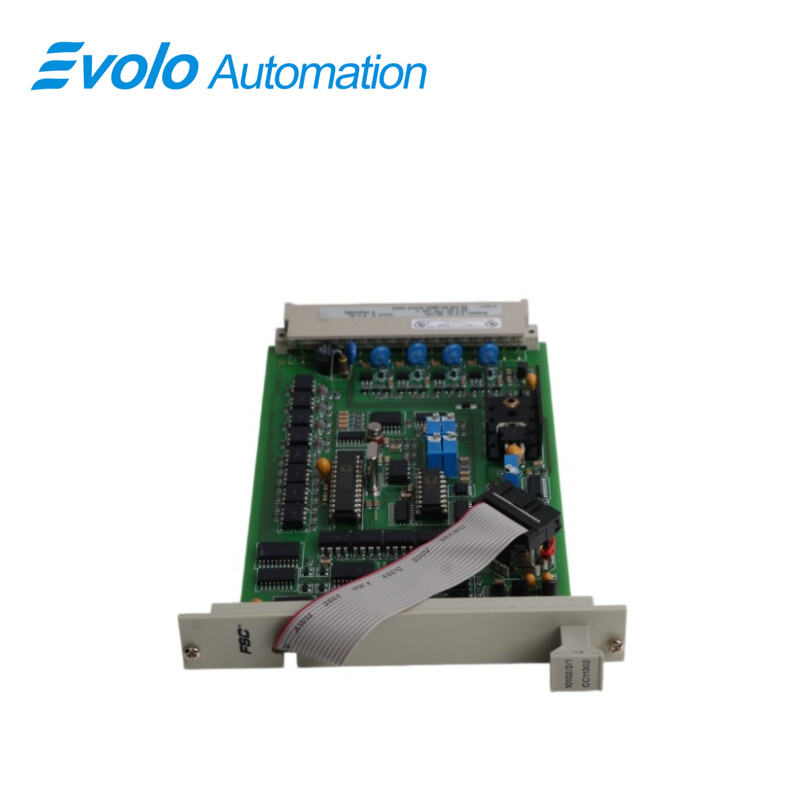

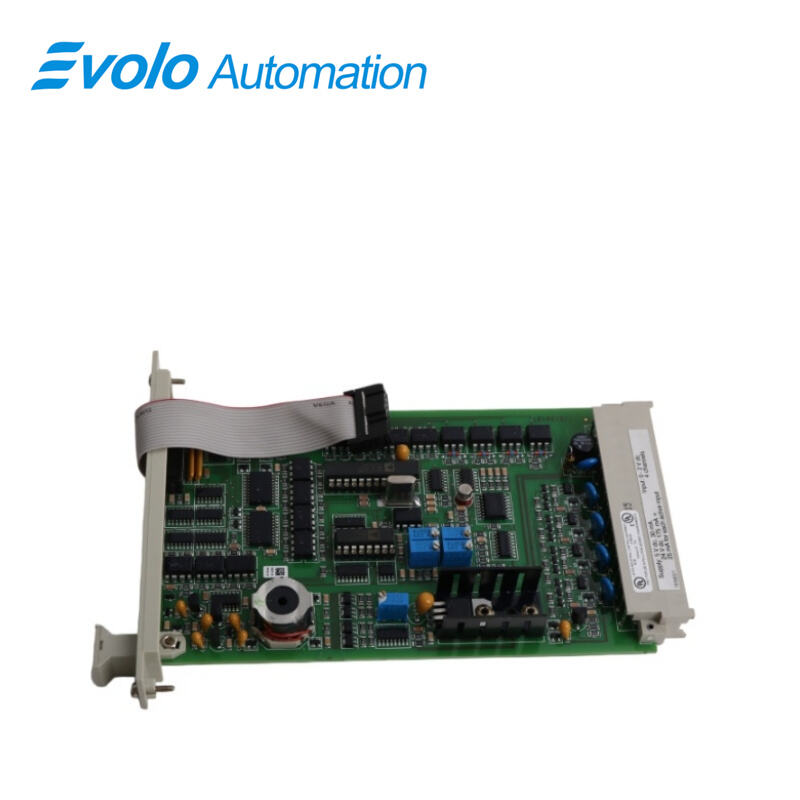

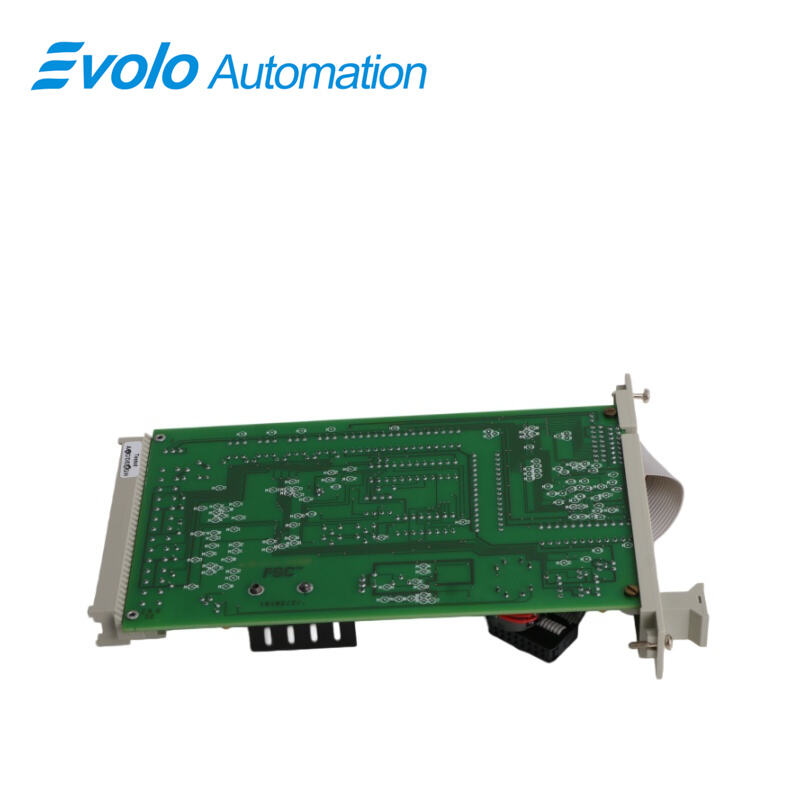

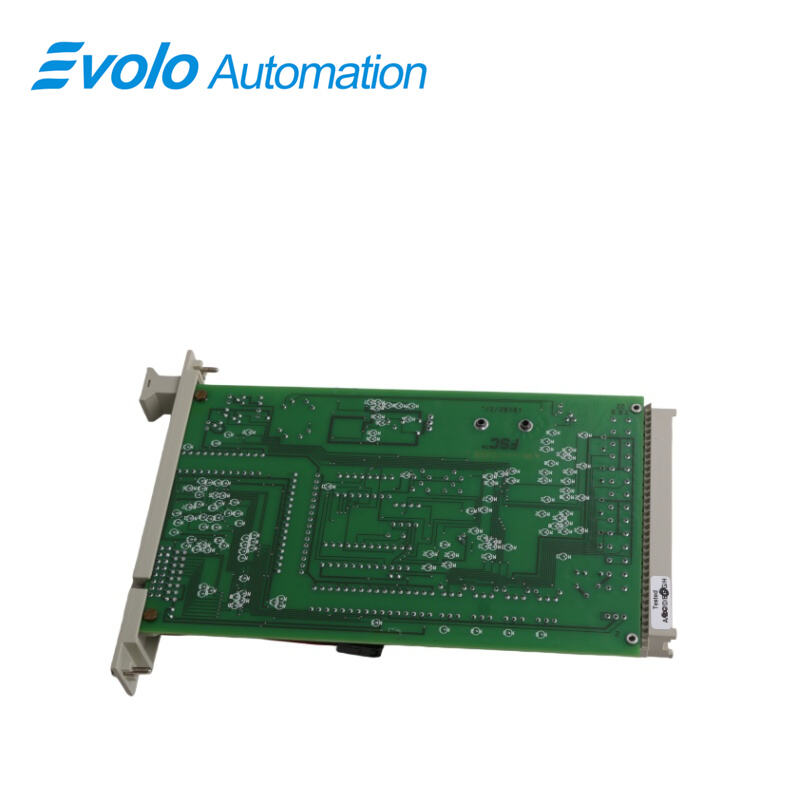

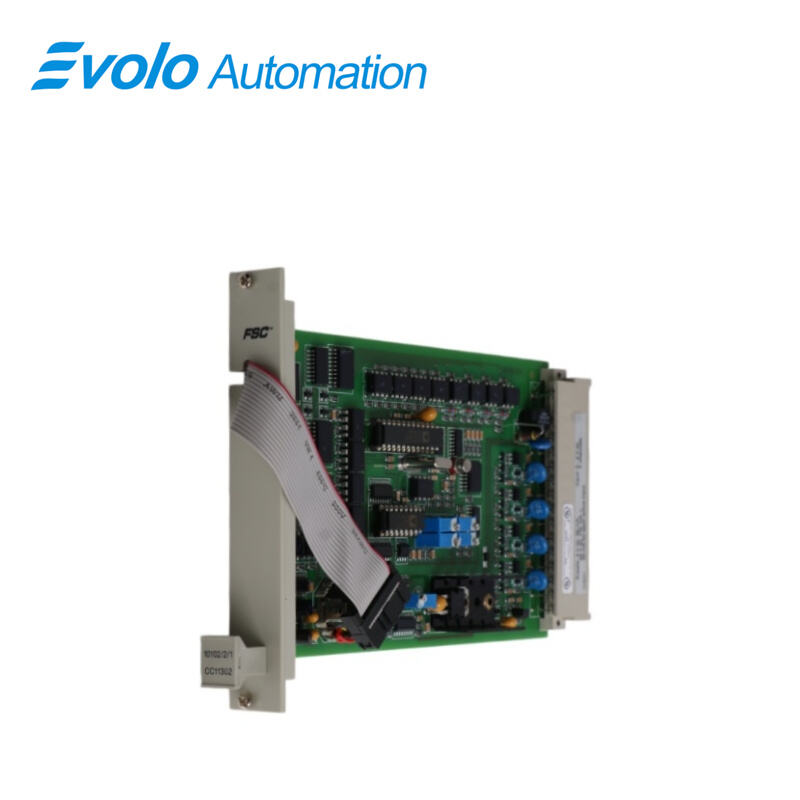

The 10102/2/1이 모듈은 고장 안전 아날로그 입력 모듈로, 안전 제어 시스템의 현장 연속 신호 수신 유닛에 속합니다. 이 모듈은 입출력 랙에 설치되며 케이블을 통해 현장 송신기와 연결됩니다. 현장에서 전송되는 지속적으로 변화하는 전류 또는 전압 신호를 수신하고, 이러한 전기 신호를 디지털 데이터로 변환한 후 중앙 처리 장치(CPU)로 전송하여 상한 보호, 건조 연소 보호, 연동 정지 등의 논리적 판단을 수행합니다.
응용 분야
석유화학 단지: ESD(비상 정지)를 위한 압력 및 온도 모니터링.
천연가스 처리 공장: 위험 지역에서 화재, 가스 및 송신기 신호를 수집.
대규모 열발전소: 보일러 및 터빈 상태를 모니터링하여 안전 연동 정지 기능을 수행.
정밀 화학 공장: 고장 안전 보호 기능을 갖춘 주요 반응 공정을 모니터링.
문제 해결 및 유지보수 권장 사항
문제 해결: 채널 측정 편차가 증가할 경우(>0.75%), 24V 외부 전원 공급의 리플 또는 차폐 접지의 완전성을 점검하십시오. 본 모듈은 단락 보호 기능을 갖추고 있으며, 루프 전류가 21mA를 초과하면 고체 상태 전류 제한이 작동하며, 정상 상태로 복귀 후 자동으로 재설정됩니다.
정비 권장 사항: 랙 상의 A5/C17 인코더 핀이 느슨해졌는지 정기적으로 점검하십시오. 5V 및 24V 작동 전압은 분기별로 점검하는 것이 권장되며, 소프트웨어 버전이 베이스와 일치하는지 확인하십시오(≥ 3.00).
자주 묻는 질문(FAQ)
Q: 이 10102/2/1모듈은 몇 개의 아날로그 채널을 가지며, 입력 사양은 무엇입니까?
A: 4개 채널, 입력 범위는 0–2V DC입니다.
Q: 이 10102/2/1?
A: 12비트 A/D 컨버터로 정확도는 ≤0.75%입니다.
질문: 10102/2/1루프 전원 공급에 대해 단락 보호 기능을 제공합니까?
A: 예, 26V DC 전원 공급을 제공하며, 고체 상태 전류 제한 기능(>21mA)을 갖추고 있습니다.
Q: 이 모듈의 24V DC 전류 소비량은 어떻게 되나요? 10102/2/1계산됨?
A: 기본 전류 175 mA, 각 활성 입력 채널당 추가 25 mA.
Q: 이 장치가 차지하는 랙 공간은 얼마입니까? 10102/2/1사용합니까?
A: 4 TE 폭, 3 HE 높이(4 HP, 3U).
