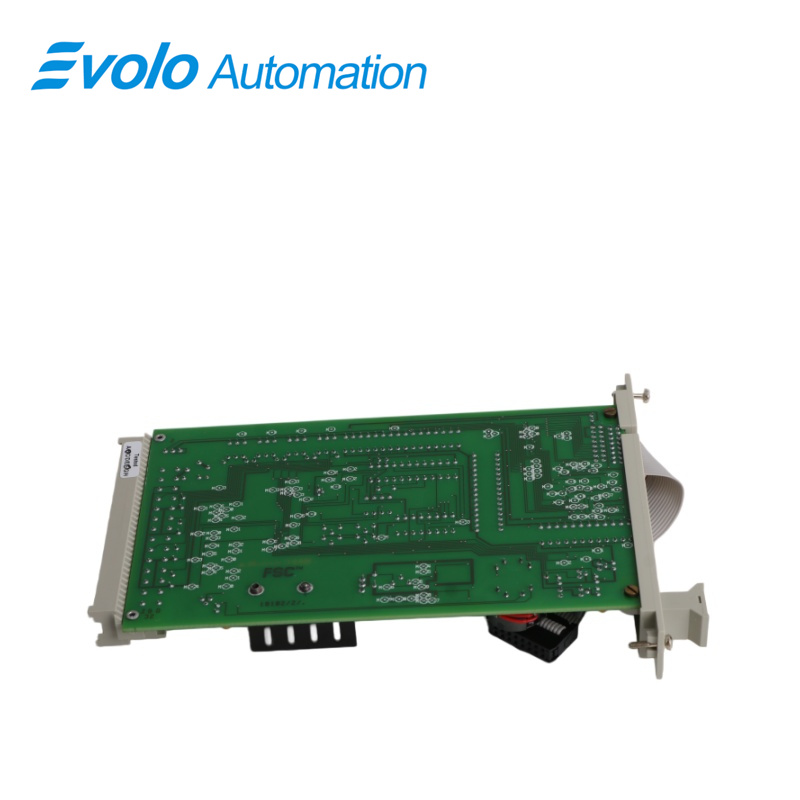

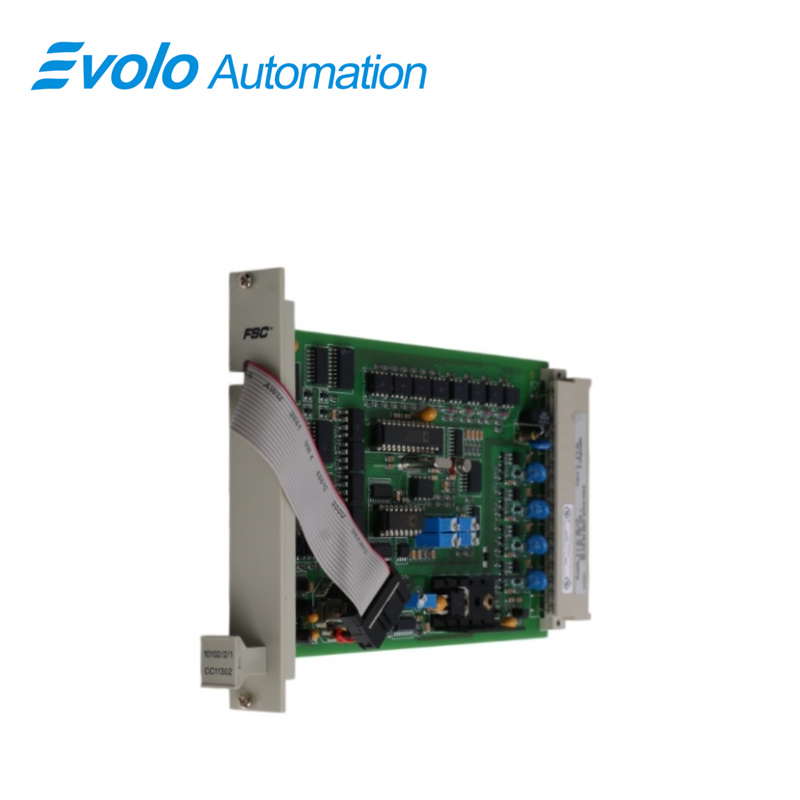

10102/2/1 Xavfsizlikka kafolat beruvchi analog kirish moduli
Elektron pochta: [email protected]
whatsApp: +86-18150117685
- Umumiy ma'lumot
- Texnik xarakteristikalari
- TA’RIF
- Qo'llanilish sohalari
- Muammolarni hal qilish va texnik xizmat ko'rsatish bo'yicha tavsiyalar
- Tez-tez beriladigan savollar
- Tavsiya etilgan mahsulotlar
Umumiy ma'lumot
Kelib chiqish joyi: |
AQSH |
Brend nomi: |
Honeywell |
Model raqami: |
10102/2/1 |
Paketchilash tafsilotlari: |
Asl yangi zavodda sig'illangan |
Yetkazib berish muddati: |
5–7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
Omborda bor |
Texnik xarakteristikalari
|
TA’RIF |
Texnik xususiyat |
|
Model |
10102/2/1 |
|
Qism nomi |
Xavfsizlikka kafolat beruvchi analog kirish moduli |
|
Maʼqullash |
CE, TÜV, UL |
|
Dasturiy ta'minot versiyalari |
≥ 3,00 |
|
Joy Talabi |
4 TE, 3 HE (4 HP, 3U) |
|
Quvvat talablari (5 V doimiy tok) |
30 mA |
|
Quvvat talablari (24 V DC) |
175 mA + har bir faol kirish uchun 25 mA |
|
Kirish kanallari soni |
4 |
|
Kirish parametrlari |
0–2 V doimiy tok |
|
Kirish qarshiligi |
>100 kΩ |
|
Tarmoq quvvatlantirish |
26 V doimiy tok (±1 V, 0,2 mA < I < 20 mA uchun), qisqa tutashuvga qarshi himoyalangan |
|
Tarmoq tok chegarasi |
>21 mA yarimo'tkazgichli |
|
A/D Konverter |
12-bit |
|
Aniqsizlik |
≤0.75% |
|
Maksimal kirish signali (absolyut qiymatda) |
±5 V doimiy tok |
|
Modul ulagich kodi |
A5, C17 teshiklari |
|
Rack ulagich kodi |
Katta qo'zg'atgichlar A5, C17 |
TA’RIF
The 10102/2/1bu xavfsizlik boshqaruv tizimidagi uzluksiz maydon signallarini qabul qiluvchi qurilmaning xavfsizlikka ega analog kirish moduli hisoblanadi. Bu modul kirish/chiqish stendiga o'rnatilgan va kabel orqali maydon transmyuteriga ulangan. U maydondan uzluksiz o'zgaruvchi tok yoki kuchlanish signallarini qabul qilish, ularni raqamli ma'lumotlarga aylantirish va cheklovni oshib ketish, quruq ishlashdan himoya qilish hamda bog'langan to'xtatish kabi mantiqiy qarorlar qabul qilish uchun markaziy protsessor blokiga yuborish vazifasini bajaradi.
Qo'llanilish sohalari
Neft va kimyo majmuasi: ESD favqulodda to'xtatish uchun bosim va haroratni nazorat qilish.
Tabiiy gazni qayta ishlash zavodi: Xavfli zonalarda vodorod, gaz va transmyuter signallarini qabul qilish.
Katta issiqlik elektr stansiyasi: Xavfsizlik bog'lamalarini ta'minlash uchun kotelnaya va turbina holatini nazorat qilish.
Aniq kimyo zavodi: Xavfsizlikka ega himoya bilan muhim reaksiya jarayonlarini nazorat qilish.
Muammolarni hal qilish va texnik xizmat ko'rsatish bo'yicha tavsiyalar
Muammo aniqlash: Agar kanal o'lchovlaridagi og'ishlik oshsa (>0,75%), 24 V tashqi quvvat manbai tebranishini yoki ekranlashning to'g'ri ulanganligini tekshiring. Modul qisqa tutashuvdan himoya qiladi; agar kontur tok 21 mA dan oshsa, qattiq holatli tok cheklovchilik ishga tushadi va normal holatga qaytganidan keyin avtomatik ravishda qayta sozlanadi.
Texnik xizmat ko'rsatish tavsiyalari: Rackdagi A5/C17 kodlayuvchi pinlari loyihalanganmi, muntazam ravishda tekshiring; dasturiy ta'minot versiyasining asos bilan mos kelishini (≥ 3,00) ta'minlash uchun 5 V va 24 V ish voltajlarini har chorakda tekshirish tavsiya etiladi.
Tez-tez beriladigan savollar
Savol: 10102/2/1modulda nechta analog kanal bor va kirish parametrlari qanday?
Javob: 4 ta kanal, kirish diapazoni 0–2 V doimiy tok.
Savol: 10102/2/1?
Javob: 12-bitli A/D konvertor, aniqlik ≤0,75%.
Savol: 10102/2/1kontur quvvat ta'minotini qisqa tutashuvdan himoya qiladimi?
Javob: Ha, u 26 V doimiy tok ta'minoti bilan qattiq holatli tok cheklovchilik (>21 mA) beradi.
Savol: 24 V doimiy tok iste'moli qanday? 10102/2/1hisoblanganmi?
A: Asosiy tok 175 mA, har bir faol kirish kanali uchun qo‘shimcha 25 mA.
S: Bu qancha stendlar maydonini egallaydi? 10102/2/1egallaydi?
A: 4 TE kenglik, 3 HE balandlik (4 HP, 3U).
