개요
원산지: |
미국 |
브랜드명: |
GE |
모델 번호: |
IC697MDL940 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
사양
|
모델: |
IC697MDL940 |
|
모듈 유형 |
릴레이 출력 모듈 |
|
외형 치수(H×W×D): |
4 × 22 × 29.1 cm |
|
무게: |
0.66kg |
|
릴레이형: |
고정 코일, 가동 암추어 |
|
모듈당 출력 수: |
16(8개 포인트 Form C, 8개 포인트 Form A) |
|
격리: |
출력 단자와 백플레인 간 최대 절연 전압: 1500 V; Form C 회로 간 또는 Form A 그룹 간 최대 절연 전압: 500 V |
|
최대 부하 전류(저항성 부하): |
모듈당: 16 A; Form A 그룹당: 4 A |
|
정격 전압: |
120/240 VAC 또는 5/24/125 VDC |
|
최대 전력: |
480 VA(AC 부하) 또는 60 W(DC 부하) |
|
최대 부하 전류(저항성 부하): |
2 A(5–265 VAC, 47–63 Hz), 2 A(5–30 VDC), 0.2 A(31–125 VDC), 0.2 A(31–150 VDC, Form A 전용) |
|
최소 부하 전류: |
10 mA |
|
최대 출력 누설 전류: |
120 VAC 시 1 mA |
|
응답 시간(ON): |
최대 10 ms |
|
응답 시간(OFF): |
최대 10 ms |
|
스위칭 주파수: |
20 사이클/분(유도성 부하) |
|
접촉 유형: |
은 합금 |
|
접촉 저항: |
0.2 Ω 이하 |
|
접점 수명: |
기계적: 2,000만 회 작동; 전기적: 정격 저항 부하 시 10만 회 작동 |
|
보호: |
출력당 3 A 퓨즈; 스너버 R=47 Ω, C=0.015 µF |
|
5V 버스에서 필요한 전류: |
0.75 A |
|
표준 준수: |
VME 표준 C.1을 지원하도록 설계된 VME 시스템 |
제품 설명

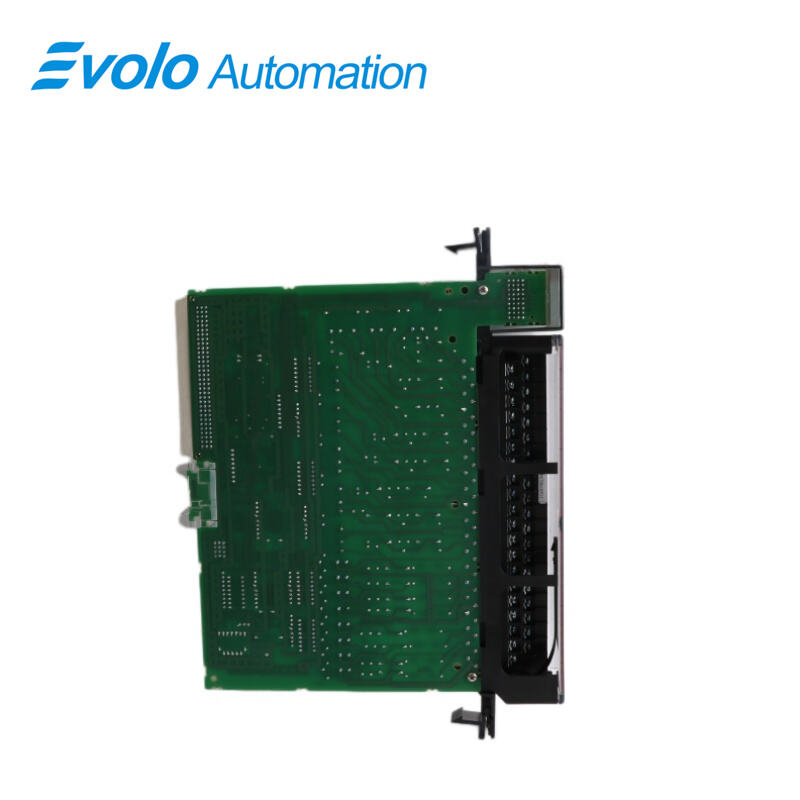

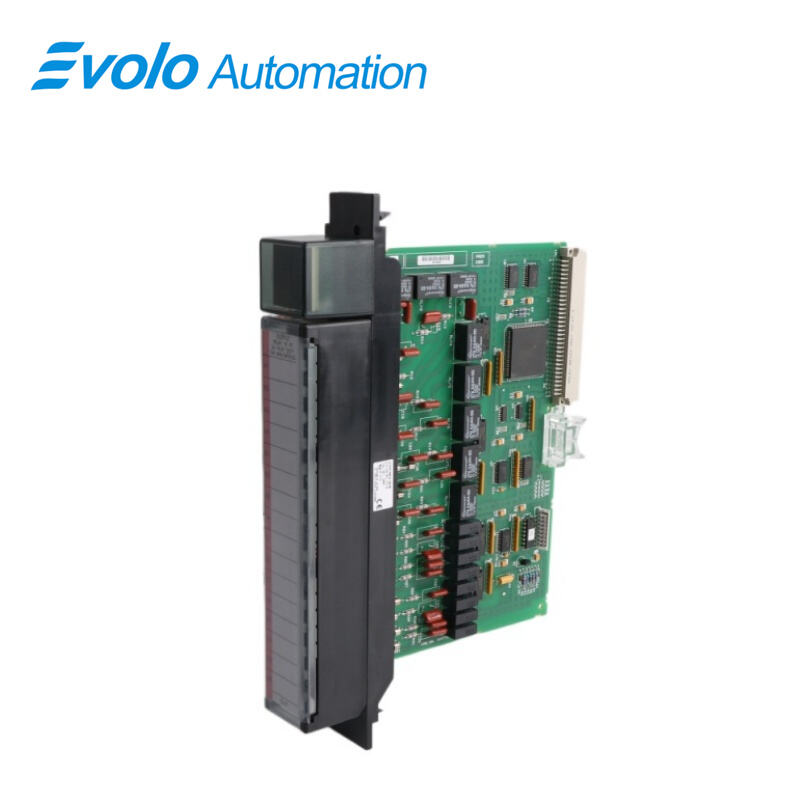

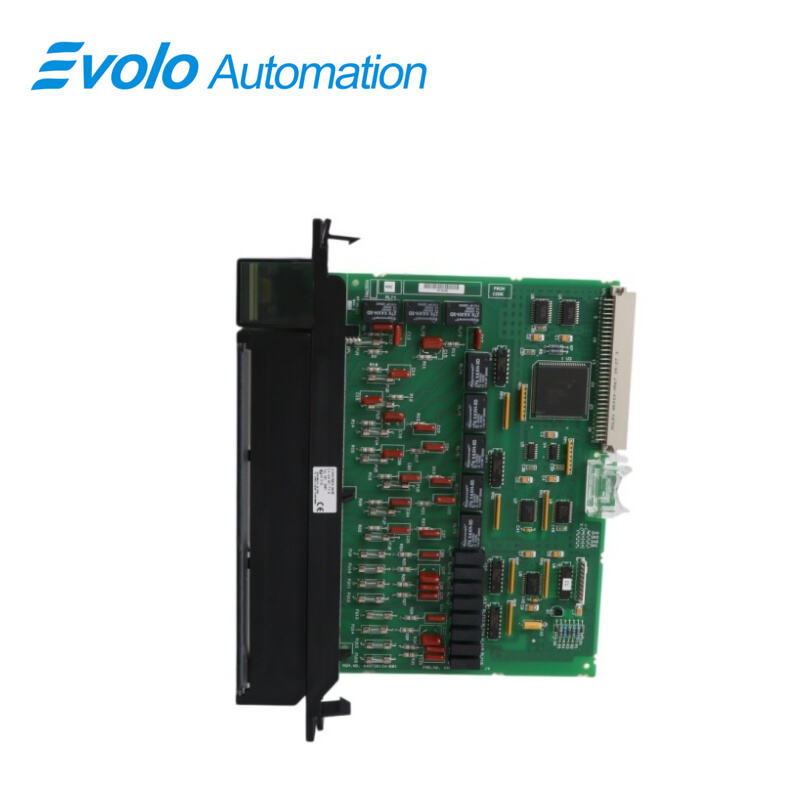

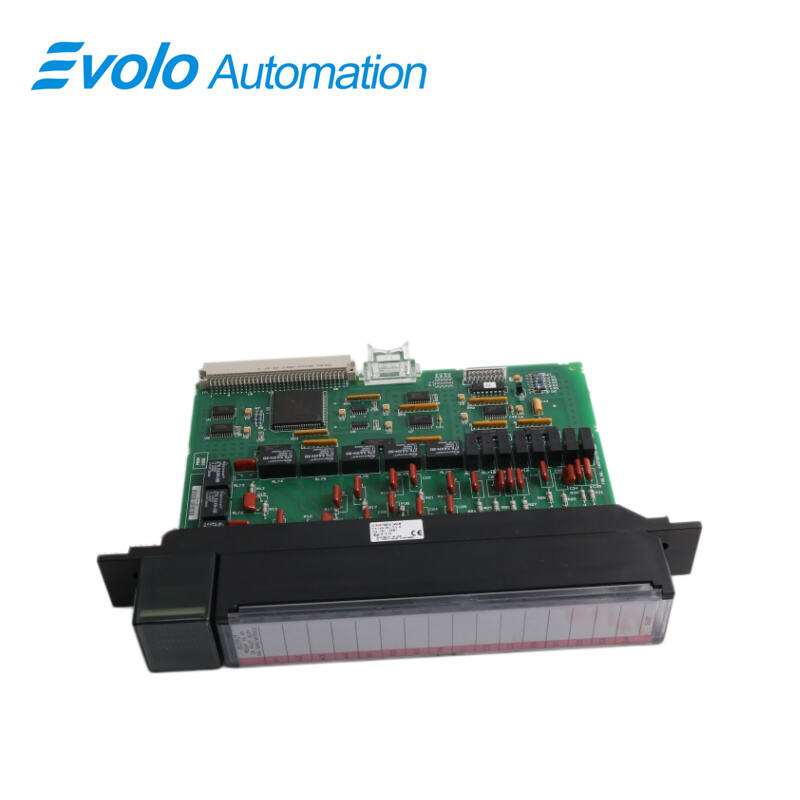

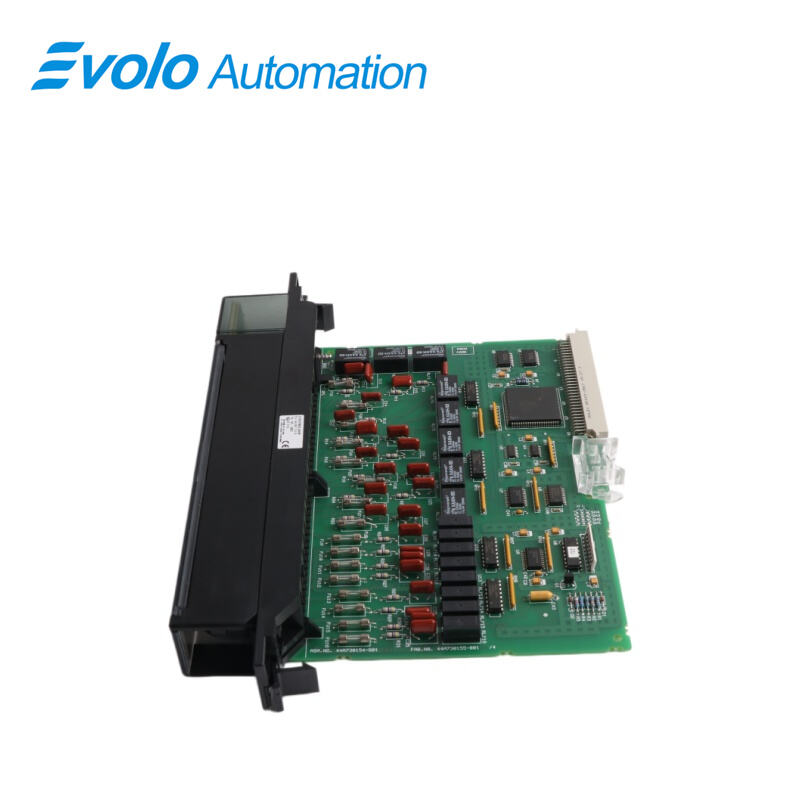

IC697MDL940는 시리즈 90-70 프로그래밍 가능한 논리 제어기 (PLC) 모듈이며, 특히 총 16개의 릴레이 출력 채널을 가진 릴레이 출력 모듈이다. 특히, 8 (8) 형식 C 연락 출력 및 8 (8) 형식 A 또는 일반적으로 개방 (NO) 이 있으며, 각 채널에 4 (4) 형식 A 연락을 두 (2) 그룹으로 구성되어 있습니다. 이 모듈은 120/240 VAC 또는 5/24/125 VDC의 명소 전압을 가지고 있으며, AC 부하에 480 VA 또는 DC 부하에 60 와트의 최대 전력 소비를 합니다. 최대 부하 전류는 47-63 Hz에서 5 ~ 265 VAC에서 2.0 amp; 5 ~ 30 VDC에서 2.0 amp; 31 ~ 125 VDC에서 0.2 amp 및 Form A 접촉 출력에서만 적용되는 31 ~ 150 VDC에서 0.2 amp이며 모듈의 최소 부하 전류는 10 mA입니다. 각 출력 채널은 가동 및 끄는 신호 전환과 인덕티브 로드에서 사용될 때 초당 20 사이클의 스위치 주파수를 모두 10ms의 최대 응답 시간을 갖는다.
응용 분야
대규모 제련소: 고분진 환경에서 AC 접점기, DC 솔레노이드 밸브 및 지시등을 구동하는 데 사용됨.
제지 및 펄프 공장: 자동화된 생산 라인에서 다양한 전압 등급의 모터 스타터 간 인터록을 관리함.
석유 및 화학 공장: 폭발 방지가 필요하지 않은 구역에서 복잡한 논리 스위칭을 수행하고 다양한 펌프 세트를 제어함.
특징
16개 포인트 – 8개 독립형 Form C
- 2개 그룹, 각각 4개의 Form A
포인트당 2A 스위칭 용량
포인트당 RC 서프레서 및 퓨즈 보호 장치
사용자 전원 불필요
탈착식 현장 배선 단자
기능
16채널 릴레이 출력 모듈은 다용도이며, 견고하고 사용이 간편합니다. 이 모듈은 릴레이, 컨택터, 램프 등 다양한 저전력에서 중전력 부하를 제어할 수 있습니다. 모듈의 저항성 정격은 120/240 VAC 또는 24 VDC 기준으로 채널당 2A이고, 125 VDC 기준으로는 채널당 0.2A입니다. 릴레이 코일을 작동시키기 위한 전원은 모듈 자체에서 공급되며, 각 출력은 개별적으로 퓨즈 보호 및 RC 서너버(suppressor)로 과전압을 억제합니다. 회로의 논리(PLC) 측에서 각 채널의 ON-OFF 상태를 표시하는 LED 지시등이 모듈 상단에 배치되어 있습니다.
모듈 기계식 키잉
이 모듈에는 특정 슬롯에서 한 종류의 모듈이 다른 종류의 모듈로 실수로 교체되는 것을 방지하는 기계식 키가 포함되어 있습니다. 이 키는 커넥터 하부 보드의 고유한 형상의 영역에 맞물립니다. 각 모듈에는 해당 모듈 전용 키가 동봉되어 있습니다. 모듈을 최초로 설치할 때, 이 키는 백플레인 중앙 레일에 걸려 고정됩니다. 모듈을 추출할 경우, 키는 중앙 레일에 그대로 남아 해당 슬롯이 동일한 종류의 모듈만 수용하도록 구성됩니다. 키가 랙의 중앙 레일에 고정된 후 랙 내에서 모듈의 위치를 변경해야 할 경우, 키를 위쪽으로 밀어 래치를 해제하면서 레일에서 빼내면 키를 제거할 수 있습니다. 이후 키를 다시 모듈에 장착하고, 원하는 위치의 랙에 모듈을 삽입할 수 있습니다.
자주 묻는 질문(FAQ)
Q: IC697MDL940 모듈은 보증 서비스가 제공되나요?
A: 네, IC697MDL940 모듈은 1년 보증을 제공합니다.
Q: 이 모듈의 출력 접점 형태는 무엇인가요?
A: 이 모듈은 2개의 채널 그룹(각 그룹 4채널)으로 구성되며, 총 8개의 격리된 Form C 접점과 8개의 Form A 접점을 갖습니다.
Q: IC697MDL940 출력 채널의 최대 부하 전류는 얼마입니까?
A: 채널당 최대 부하 전류는 다음과 같습니다: 5~265 VAC(최대), 47~63 Hz에서 2.0A; 5~30 VDC(최대)에서 2.0A; 31~125 VDC(최대)에서 0.2A; 31~150 VDC(최대, Form A 전용)에서 0.2A.
Q: 릴레이 출력 채널의 작동 전압은 얼마입니까?
A: IC697MDL940 릴레이 출력 채널은 120/240 VAC 또는 5/24/125 VDC에서 작동합니다.
Q: IC697MDL940의 출력 구성은 어떻게 되어 있습니까?
A: IC697MDL940의 출력 구성은 8개의 개별적으로 격리된 Form C 릴레이 출력과 2개의 그룹(각 그룹 4채널)으로 구성된 Form A 출력으로 이루어져 있습니다.
Q: IC697MDL940의 최대 전류 정격은 얼마입니까?
A: IC697MDL940의 최대 전류 정격은 5~265 VAC(최대), 47~63 Hz에서 2.0A, 5~30 VDC(최대)에서 2.0A, 31~125 VDC(최대)에서 0.2A, 31~150 VDC(최대, Form A 전용)입니다.
Q: IC697MDL940에는 개별 출력 퓨즈가 포함되어 있습니까?
A: 예. IC697MDL940의 각 채널에는 내장된 3A 퓨즈가 있습니다.
