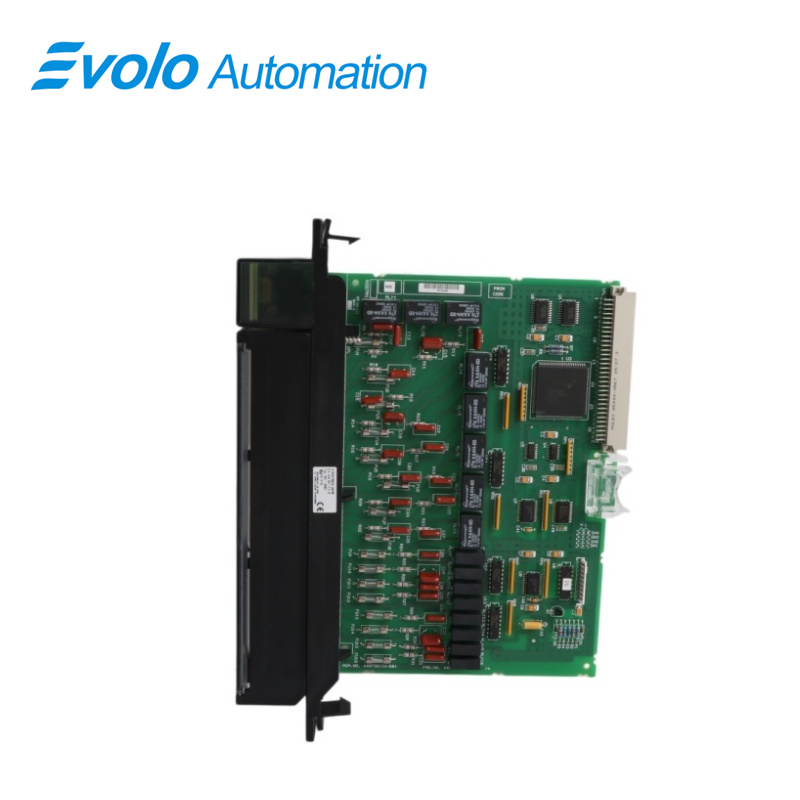

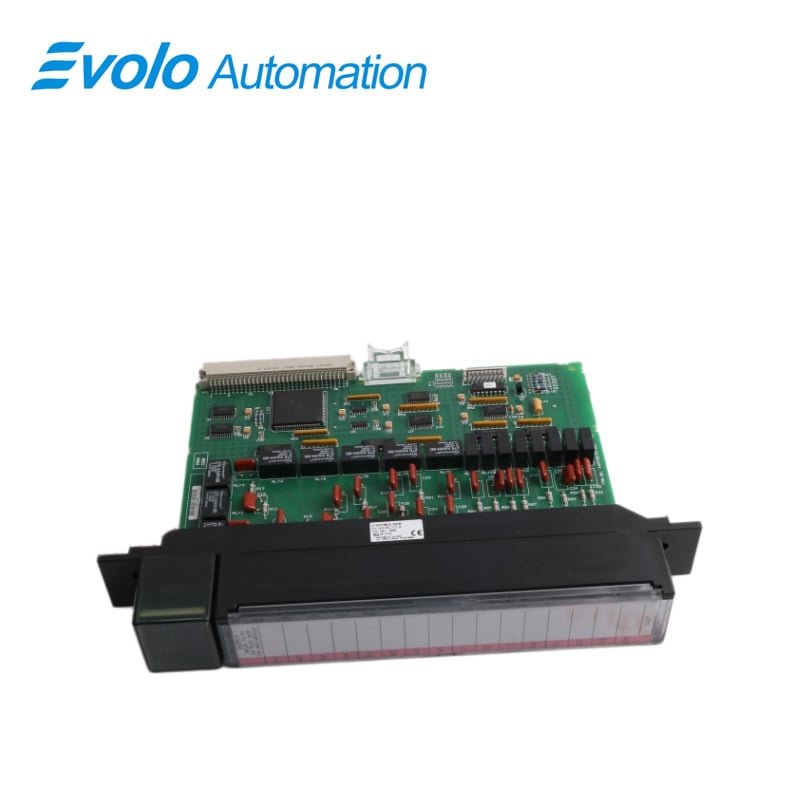

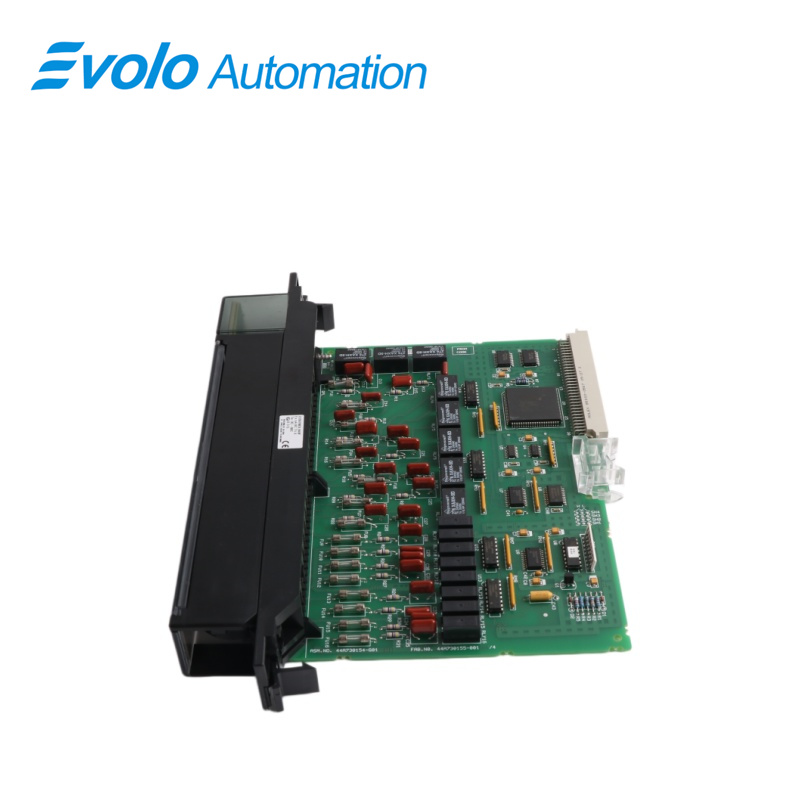

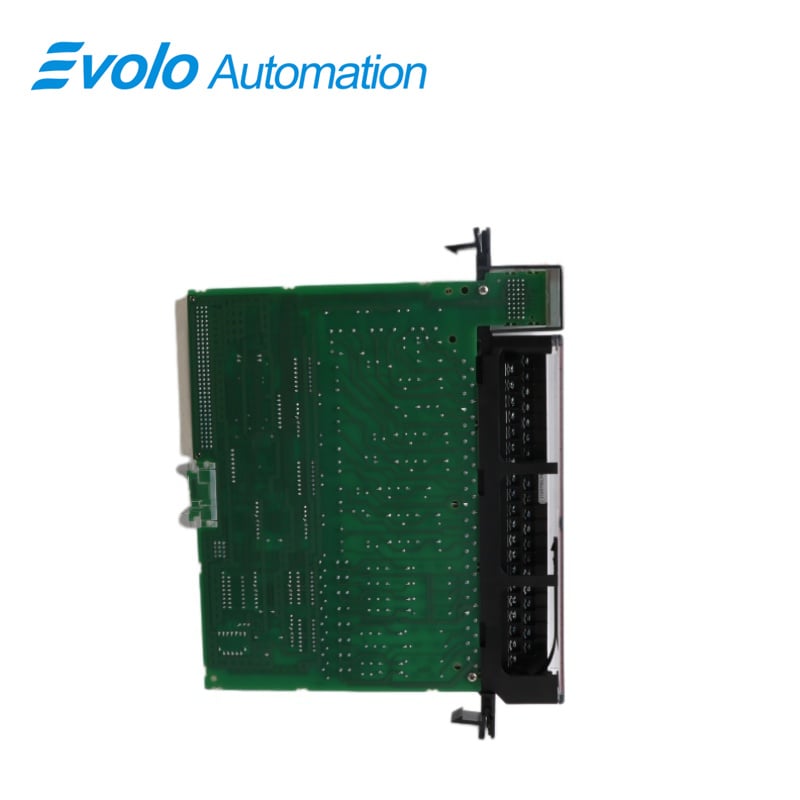

IC697MDL940 Modulo di uscita a relè

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IC697MDL940
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Specifiche

Descrizione

L'IC697MDL940 è un modulo PLC (Programmable Logic Controller) della serie 90-70, specificamente un modulo di uscita a relè con un totale di sedici (16) canali di uscita a relè. In particolare, dispone di otto (8) uscite con contatti di tipo C e di otto (8) uscite con contatti di tipo A o normalmente aperti (N.O.), raggruppati in due (2) gruppi da quattro (4) contatti di tipo A ciascuno. Questo modulo ha una tensione nominale di 120/240 VCA oppure 5/24/125 VCC, con un assorbimento massimo di potenza pari a 480 VA per carichi in corrente alternata o 60 watt per carichi in corrente continua. I valori massimi di corrente di carico ammessi sono: 2,0 A da 5 a 265 VCA alla frequenza di 47–63 Hz; 2,0 A da 5 a 30 VCC; 0,2 A da 31 a 125 VCC e 0,2 A da 31 a 150 VCC, applicabili esclusivamente alle uscite con contatti di tipo A; la corrente minima di carico del modulo è invece di 10 mA. Ogni canale di uscita presenta un tempo di risposta massimo di 10 ms sia per la transizione di accensione che di spegnimento del segnale, nonché una frequenza di commutazione di 20 cicli al minuto quando utilizzato con un carico induttivo.

Applicazioni

Grandi impianti metallurgici: utilizzati per azionare contattori CA, elettrovalvole CC e spie luminose in ambienti ad alta concentrazione di polvere.

Cartiere e cartotecniche: gestiscono gli interblocchi degli avviatori di motori a diversi livelli di tensione nelle linee di produzione automatizzate.

Impianti petroliferi e chimici: eseguono commutazioni logiche complesse e controllano vari gruppi di pompe in aree non antideflagranti.

Caratteristiche

16 punti – 8 contatti Forma C isolati

– 2 gruppi da 4 contatti Forma A

capacità di commutazione di 2 A per punto

Protezione con snubber RC e fusibile per ogni punto

Nessuna alimentazione esterna richiesta per l’utente

Terminale di collegamento per cavi di campo rimovibile

Funzioni

Il modulo di uscita a relè da 16 punti è versatile, robusto e di facile utilizzo. Può commutare una varietà di carichi a bassa e media potenza, come relè, contattori e lampade. La portata resistiva del modulo è di 2 A per punto a 120/240 VCA o 24 VCC e di 0,2 A per punto a 125 VCC. L’alimentazione necessaria per eccitare le bobine dei relè è fornita dal modulo stesso; ogni uscita è protetta individualmente da un fusibile ed è dotata di un circuito snubber RC. Gli indicatori LED, posizionati nella parte superiore del modulo, visualizzano lo stato di ACCESO/SPENTO di ciascun punto sul lato logico (PLC) del circuito.

Incastro meccanico del modulo

Questo modulo include una chiave meccanica che impedisce la sostituzione involontaria di un tipo di modulo con un altro in uno slot specifico. La chiave si inserisce in un’area dalla forma univoca presente sulla scheda, al di sotto del connettore. Ogni modulo è fornito con una chiave dedicata. Al momento della prima installazione del modulo, la chiave si aggancia alla rotaia centrale della backplane. Quando il modulo viene estratto, la chiave rimane fissata alla rotaia centrale, configurando lo slot in modo da accettare esclusivamente moduli dello stesso tipo. Se, dopo che la chiave è stata agganciata alla rotaia centrale del rack, è necessario modificare la posizione del modulo all’interno del rack, la chiave può essere rimossa spingendola verso l’alto per sganciare il fermo, mentre la si estrae dalla rotaia. Successivamente, può essere reinserita sul modulo e quest’ultimo installato nel rack nella posizione desiderata.

Domande frequenti

D: Il modulo IC697MDL940 è coperto da garanzia?
R: Sì, il modulo IC697MDL940 è coperto da una garanzia di 1 anno.

D: Qual è la forma dei contatti di uscita di questo modulo?
A: Questo modulo ha otto (8) contatti isolati di tipo C e otto (8) contatti di tipo A in due (2) gruppi di quattro (4) canali.

D: Qual è la corrente di carico massima dei canali di uscita IC697MDL940?
A: La corrente di carico massima per canale è di 2,0 ampere da 5 a 265 VAC (massimo), 47-63 Hz; 2,0 ampere da 5 a 30 VDC (massimo); 0,2 ampere da 31 a 125 VDC (massimo); 0,2 ampere da 31 a 150 VDC (massimo, solo per la forma A

D: Qual è la tensione di funzionamento dei canali di uscita dei relè?
A: I canali di uscita del relè IC697MDL940 sono operabili con 120/240 VAC o 5/24/125 VDC.

D: Qual è la configurazione di uscita dell'IC697MDL940?
R: La configurazione di uscita dell'IC697MDL940 è costituita da otto (8) uscite di relè di forma C isolate individualmente e da due (2) gruppi di quattro (4) uscite di forma A.

D: Quali sono i valori massimi di corrente dell'IC697MDL940?
A: Le correnti massime ammesse per l'IC697MDL940 sono 2,0 A da 5 a 265 VCA (massimo), 47-63 Hz; 2,0 A da 5 a 30 VCC (massimo); 0,2 A da 31 a 125 VCC (massimo); 0,2 A da 31 a 150 VCC (massimo, solo versione Forma A).

D: L'IC697MDL940 è dotato di fusibile di protezione individuale per ciascuna uscita?
R: Sì. Ogni canale dell'IC697MDL940 è dotato di un fusibile integrato da 3 A.
