개요
원산지: |
미국 |
브랜드명: |
GE |
모델 번호: |
IC697BEM713 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
사양
|
파라미터 |
값 |
|
모듈 이름 |
IC697BEM713 버스 송신기 모듈 |
|
모듈 유형 |
버스 송신 모듈 |
|
치수 |
4 × 22 × 29.1 cm |
|
무게 |
0.46kg |
|
제품 라인 |
시리즈 90-70 |
|
전압 입력 |
5 V DC |
|
5V 버스에서 소비되는 전류 |
1.4 A |
|
전류 소비 |
1.4 A |
|
호환성 |
IC697 PLC |
|
모듈 설치 위치 |
슬롯 1을 제외한 모든 슬롯 |
|
프로그래머 인터페이스 |
1 |
|
프로그래머 인터페이스 사양 |
유효 데이터 전송 속도: 500 Kbytes/초; 16 Kbyte 프로그램 저장 시간: 20–30초 |
|
확장 인터페이스 |
1 |
|
확장 인터페이스 사양 |
전기적 절연: 비절연 차동 통신; VME 시스템은 VME 표준 C.1을 지원함 |
|
최대 케이블 길이 |
50피트(15미터) |
|
상태 LED |
정상, 프로그래머, 마지막 랙 |
|
인터페이스 |
병렬 포트 1개; 확장 포트 1개 |

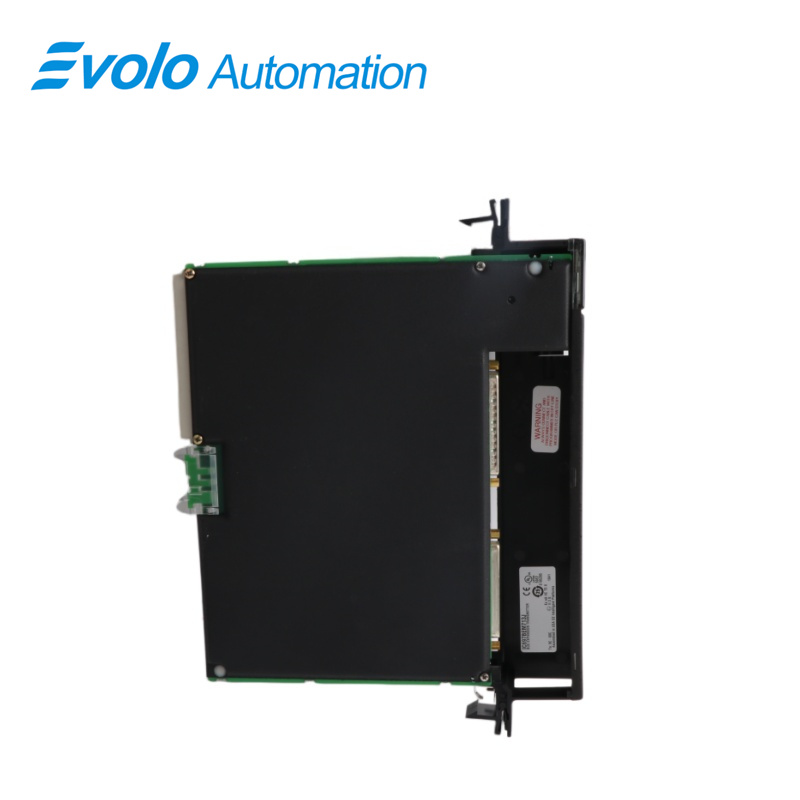

제품 설명
카탈로그 번호 IC697BEM713인 시리즈 90-70 모듈은 버스 송신기 모듈입니다. 이 모듈은 중앙 처리 장치(CPU)가 설치된 로컬 버스에 사용되며, 추가적인 입출력(I/O) 및 옵션 모듈을 시스템에 설치할 수 있도록 합니다. 이 버스 송신기 모듈은 최대 7개의 버스 수신기 모듈(IC697BEM711)을 지원할 수 있습니다. 로컬 버스 확장을 구현할 경우, IC697BEM713 버스 송신기 모듈(BEM)에서 마지막 IC697BEM711 버스 수신기 모듈(BRM)까지의 최대 거리는 50피트(약 15.24m)를 초과해서는 안 됩니다. 또한, 마지막 BRM에는 다이시 체인(daisy-chain) 네트워크를 완성하기 위해 카탈로그 번호 IC697ACC702의 종단 저항기를 반드시 설치해야 하며, 이 종단 저항기는 마지막 BRM의 확장 포트 아웃(Expansion Port Out)에 연결됩니다. IC697BEM713은 프로그래밍 및 설정 기능을 위한 1개의 병렬 포트와 네트워크의 첫 번째 BRM에 연결되는 1개의 확장 포트를 갖추고 있습니다. IC697BEM713의 설정을 구성하고 구성 데이터를 다운로드하기 위한 적절한 프로그래밍 소프트웨어는 MS-DOS 또는 Windows 기반의 프로그래밍 소프트웨어 구성 기능입니다. IC697BEM713은 챠시스의 단일 슬롯을 차지하며, 시리즈 90-30 CPU 전용으로 예약된 슬롯 1을 제외한 임의의 슬롯에 설치할 수 있습니다. 이 모듈의 전류 소비량은 1.4A이며, 유효 데이터 전송 속도는 500K바이트/초이고, 16K바이트 크기의 프로그램을 저장하는 데 소요되는 시간은 20~30초입니다. 이 모듈은 ME 표준 C.1과 호환되도록 설계되었습니다.
응용 분야
강철/금속 제련소: 수백 미터에 이르는 압연기 라인 제어. 분석: 고온 내성, 간섭 내성, 분산 원격 I/O 연결.
발전소/변전소: 보일러 및 증기 터빈의 보조 제어에 사용. 분석: 저수준 버스 캐스케이딩, 극도로 빠른 전송 속도, 실시간 보호 요구 사항 충족.
석유/화학 공장: 중앙 제어실과 탱크 농장 간 장거리 연결 관리. 분석: 배선 비용 절감 및 안전 구역의 중앙 집중식 모니터링 지원.
특징
고성능 병렬 프로그래머 인터페이스
버스 확장 인터페이스
최대 7개의 확장 랙 지원
세 개의 LED 표시등으로 모듈, 프로그래머 포트, 확장 포트 상태를 확인 가능
DIP 스위치 없음, 소프트웨어를 통한 간편한 PLC 시스템 설정
기능
버스 송신기 모듈(BTM)은 시스템에 필요한 모듈 수가 CPU 랙에 수용 가능한 수를 초과할 경우, 주 CPU 랙으로부터 확장이 가능하도록 해줍니다. BTM을 사용하면 CPU 랙에서 최대 7개의 추가 IC697 PLC 랙으로 확장할 수 있습니다. 또한 프로그래밍 장치에 대한 고성능 병렬 인터페이스를 제공합니다.

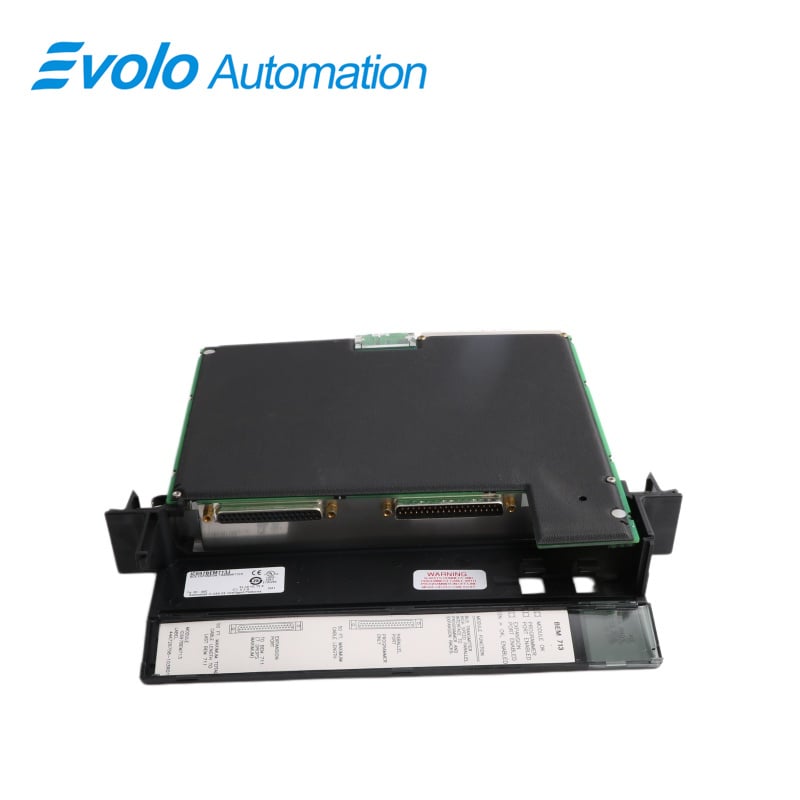

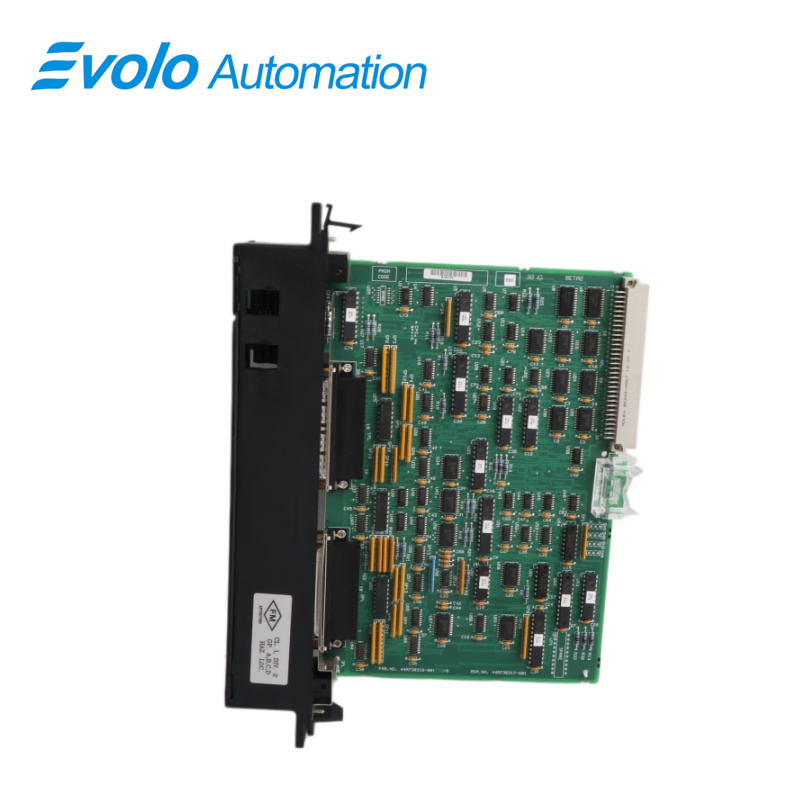

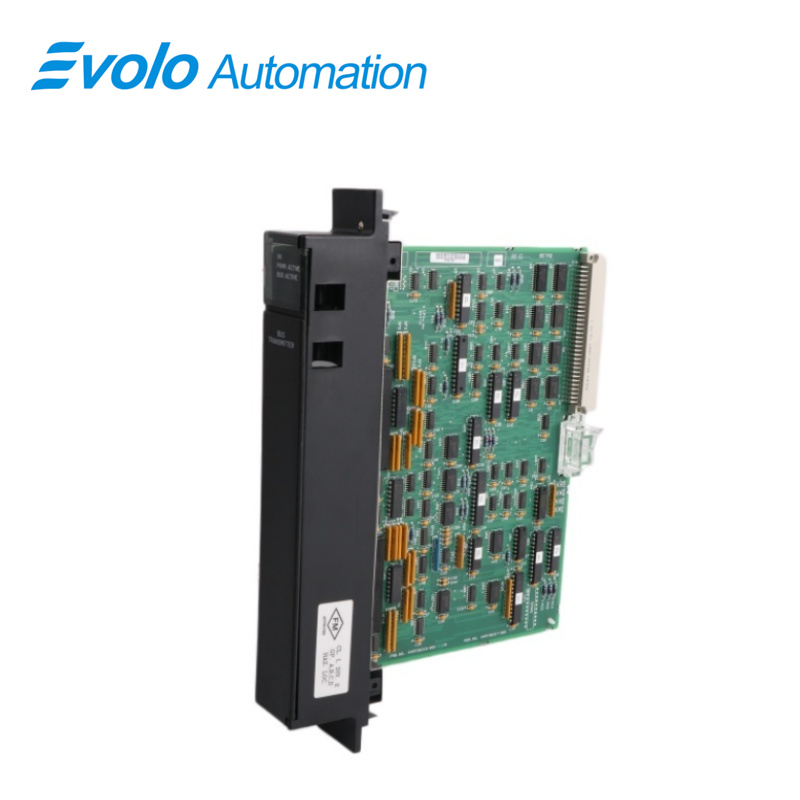

해당 모듈은 단일 슬롯을 차지하며 두 개의 커넥터를 갖습니다. 상단 커넥터는 프로그래밍 장치에 연결하기 위한 것이고, 하단 커넥터는 버스 수신기 모듈(Bus Receiver Modules)을 통해 확장 랙으로 이어지는 다이시 체인(daisychained) 방식의 연결을 위한 것입니다.
세 개의 녹색 LED가 각 포트 및 모듈 상태를 표시합니다.
BTM은 MS-DOS 또는 Windows 프로그래밍 소프트웨어의 구성 기능을 사용하여 IC697 PLC 시스템에 구성되어야 합니다.
설치
해당 프로그래머 컨트롤러 설치 매뉴얼을 참조하지 않고는 설치를 시도해서는 안 됩니다.
랙 전원이 꺼져 있는지 확인하십시오.
주 CPU 랙의 임의의 슬롯(슬롯 1 제외)에 설치하십시오.
전원을 켜십시오.
자주 묻는 질문(FAQ)
Q: IC697BEM713에는 보증이 포함되어 있습니까?
A: 예, IC697BEM713은 1년 보증을 포함합니다.
Q: IC697BEM713에는 몇 개의 확장 포트가 있습니까?
A: IC697BEM713에는 하나(1개)의 확장 포트가 있습니다.
Q: 모듈의 병렬 포트 기능은 무엇입니까?
A: 병렬 포트는 모듈 프로그래밍에 사용됩니다.
Q: IC697BEM713은 챠시에서 몇 개의 슬롯을 차지합니까?
A: IC697BEM713은 챠시의 단일 슬롯을 차지합니다.
