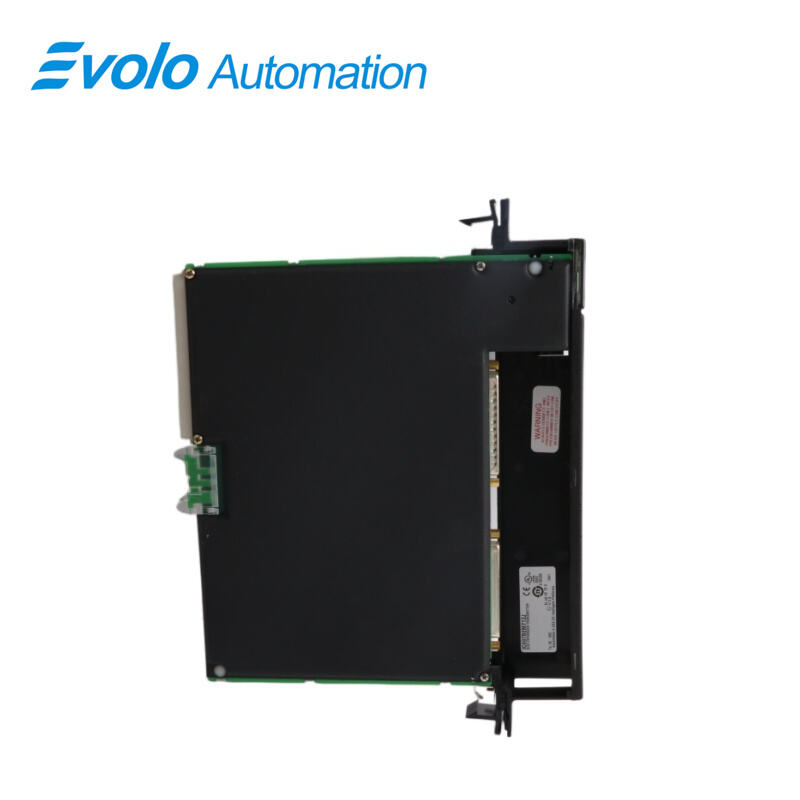

IC697BEM713 Bus-oorbrengingsmodule

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IC697BEM713
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

Die Series 90-70-module met katalogusnommer IC697BEM713 is ’n Bus-oorbrengingsmodule. Hierdie module word gebruik op die plaaslike bus waar die sentrale verwerkingseenheid (CPU) geïnstalleer is, wat dit moontlik maak om addisionele inset-/uitset- (I/O-) en opsie-modules aan die stelsel te voeg. Hierdie bus-oorbrengingsmodule kan tot sewe (7) bus-ontvangermodules met katalogusnommer IC697BEM711 hanteer. By die implementering van plaaslike busuitbreiding mag die maksimum afstand vanaf die IC697BEM713 bus-oorbrengingsmodule (BEM) na die laaste IC697BEM711 bus-ontvangermodule (BRM) nie meer as 50 ft wees nie. Daarby moet die laaste BRM met ’n eindweerstand met katalogusnommer IC697ACC702 geïnstalleer word om die kettingverbindingsnetwerk te sluit. Hierdie eindweerstand word aan die Uitgangspoort vir uitbreiding van die laaste BRM vasgemaak. Die IC697BEM713 word saam met een (1) parallelle poort vir programmeer- en konfigurasiefunksies en een (1) uitbreidingspoort wat aan die eerste BRM van die netwerk gekoppel word, verskaf. Die toepaslike programmeerprogrammatuur om instellings te konfigureer en die konfigurasie na die IC697BEM713 te aflaai, is die MS-DOS- of Windows-programmeerprogrammatuur se konfigurasiefunksie. Die IC697BEM713 beset een enkele gleuf van die behuising, spesifiek geïnstalleer in enige gleuf behalwe gleuf 1, wat gereserveer is vir die Series 90-30 CPU. Hierdie module het ’n stroomtrek van 1,4 A, ’n effektiewe datatempo van 500 Kbytes/sec en ’n tydperk om ’n 16 Kbyte-program te stoor van 20–30 sekondes. Hierdie module is ontwerp vir kompatibiliteit met ME-standaard C.1.

Toepassings

Staal/Metallurgiese aanlegte: Beheer van rolstaanlyne wat honderde meter lank is. Analise: Hoë temperatuurweerstand, steuringsweerstand, verbind verspreide afgeleë I/O.

Kragaanlegte/Transformatorstasies: Gebruik vir bykomende beheer van ketels en stoomturbinies. Analise: Lae-vlak bus-kaskadereing, baie vinnige oordrag, voldoen aan eise vir werklike tyd-beskerming.

Olief-/Chemiese aanlegte: Bestuur van langafstandverbindings tussen die sentrale beheerkamer en tenkvelde. Analise: Verminder bedradingkoste en ondersteun gesentraliseerde monitering van veilige areas.

Eienskappe

Hoëprestasie-parallelprogrammeerderkoppelvlak

Busuitbreidingkoppelvlak

Steun tot 7 uitbreidingsrakke

Drie LED-aanduiers verskaf module-, programmeerderpoort- en uitbreidingspoortstatus

Geen DIP-skerms om te stel nie; maklike sagtewarekonfigurasie in die PLC-stelsel

Funksies

Die Bus-oorbrengmodule (BTM) maak uitbreiding vanaf die hoof-CPU-rak moontlik wanneer meer modules in 'n stelsel benodig word as wat in die CPU-rak kan pas. Die BTM laat uitbreiding vanaf die CPU-rak na 'n maksimum van 7 addisionele IC697 PLC-rakke toe. Dit verskaf ook 'n hoëprestasie parallelle koppelvlak na die programmeertoestel.

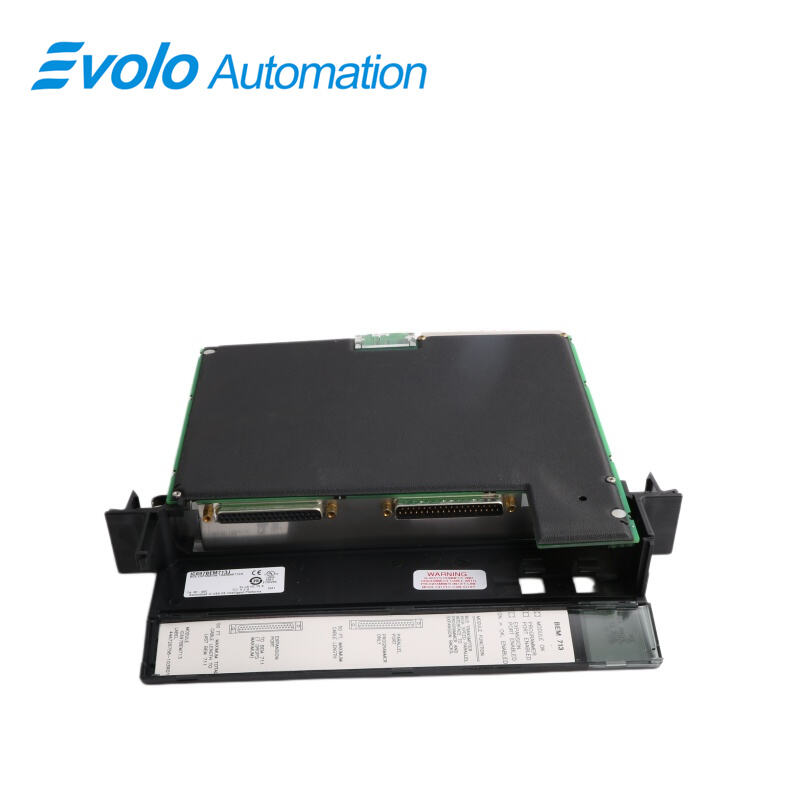

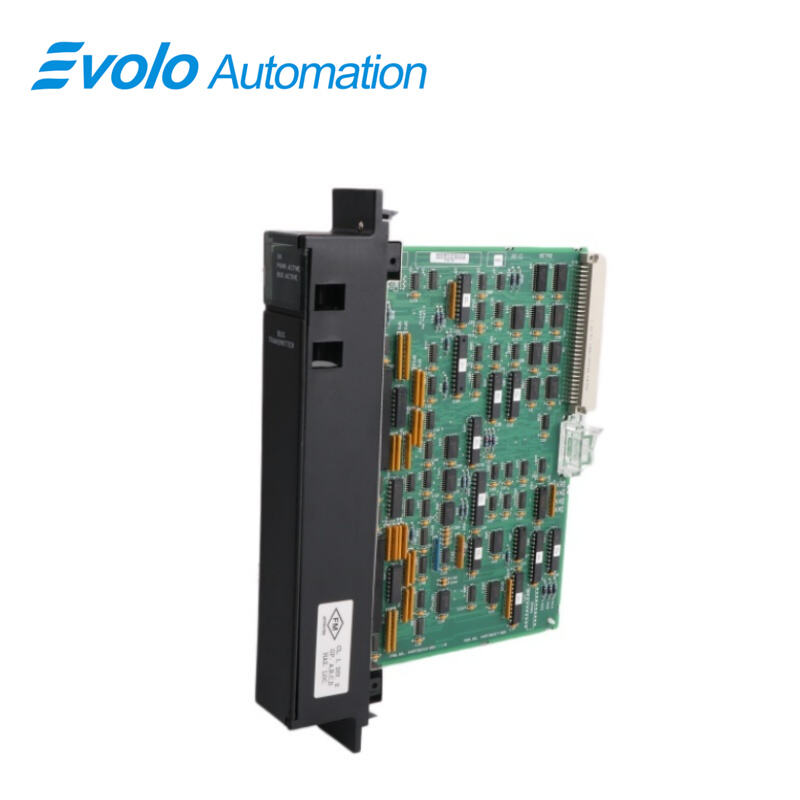

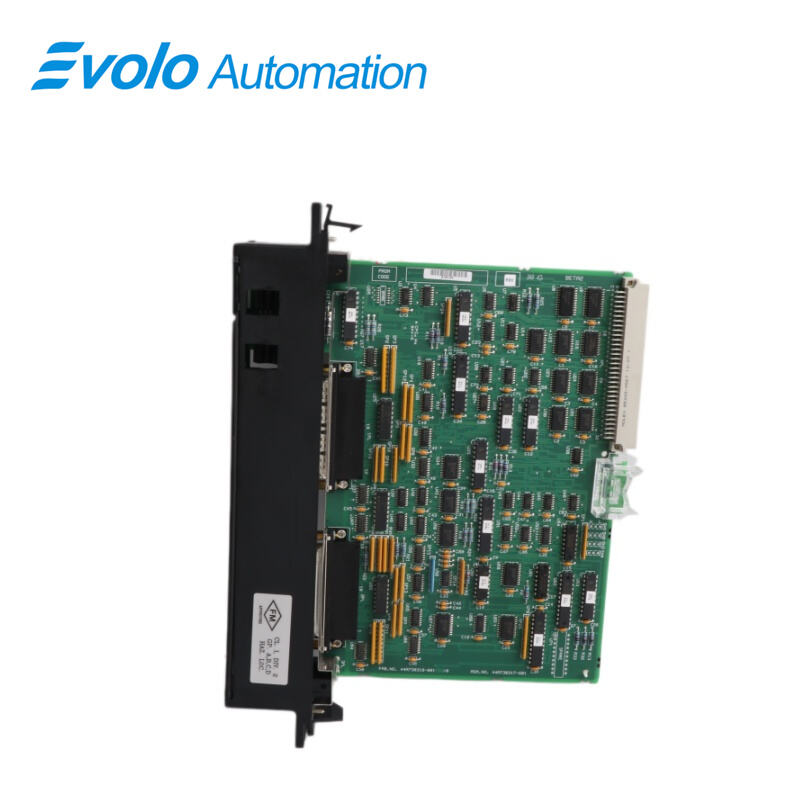

Die module beset een enkele gleuf en het twee verbindingsstukke. Die boonste een is vir aansluiting aan die programmeertoestel. Die onderste een is vir 'n kettingverbinding deur Bus-ontvangermodules na uitbreidingsrakke.

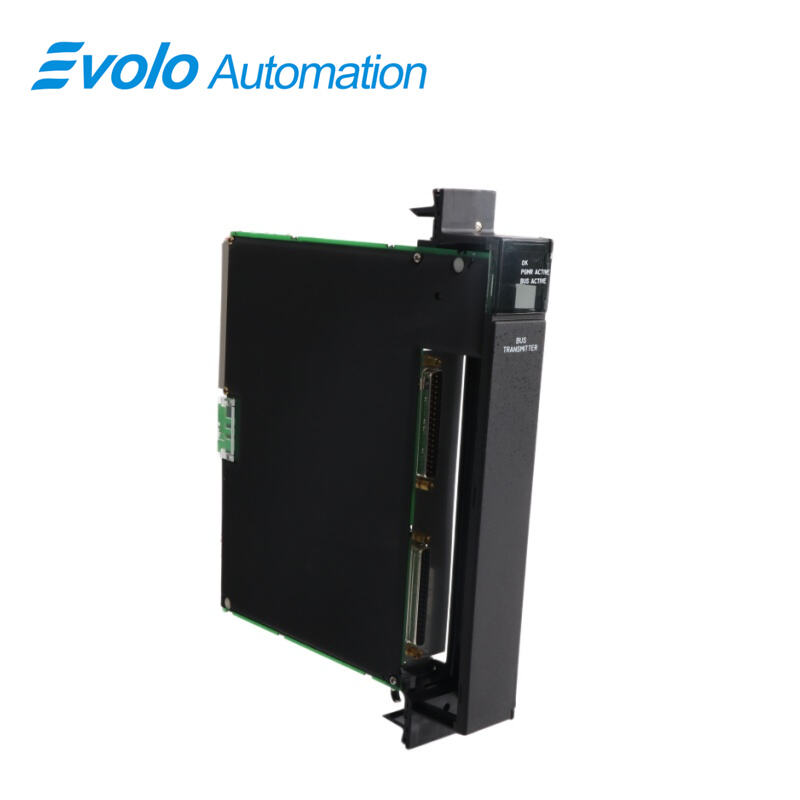

Drie groen LED-ligte verskaf statusaanduiding vir elke poort en vir die modulestatus.

Die BTM moet in die IC697 PLC-stelsel gekonfigureer word met behulp van die MS-DOS- of Windows-programmeersagteware se konfigurasiefunksie.

Installasie

Installasie moet nie probeer word sonder om na die toepaslike Programmerkontroleerder-installasiehandboek te verwys nie.

Maak seker dat die rakvoeding af is.

Installeer dit in enige gleuf (behalwe gleuf 1) in die hoof-CPU-rak.

Skakel die voeding aan

VEE

V: Kom die IC697BEM713 met 'n waarborg?
A: Ja, die IC697BEM713 sluit ’n 1-jaar waarborg in.

V: Hoeveel uitbreidingspoorte het die IC697BEM713?
A: Die IC697BEM713 het een (1) uitbreidingspoort.

V: Wat is die funksie van die module se parallelle poort?
A: Die parallelle poort word gebruik om die module te programmeer.

V: Hoeveel gleuwe beset die IC697BEM713 in die kas?
A: Die IC697BEM713 beset een enkele gleuf van die kas.
