NMBP-01 Modbus Plus адаптерлік модулі, Қытайдың NMBP-01 Modbus Plus адаптерлік модулін өндірушілері, таратушылары, зауыты

Шолу

Шығу орны:	Швеция
Бренд атауы:	АББ
Модель нөмірі:	NMBP-01
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Параметр	Техникалық спекция
Модель	NMBP-01
Құрылғы түрі	Modbus Plus адаптерлік модулі
Совместимые устройства	ABB өрістік шинасы адаптерлік модульдері, ABB ACS 300, ACS/H 400, ACS/ACPIACF 600, DCS 500 жетектері
Байланыс өлшемі	2 станция (көпжетекті басқаруда ең көп дегенде 9)
Орташа	Оптикалық талшықты кабель
Кабель құрылымы	Пластикалық өзек, диаметрі 1 мм, пластик қабықшамен қапталған
Кабельдің өшіруі	0,31 дБ/м
Станциялар арасындағы ең ұзын арақашықтық	10 м
Топология	Нүктеден нүктеге (Көп қозғалтқышты басқаруда сақиналық қосылу)
Тізбектік байланыс түрі	Синхронды, жартылай дуплекс
Трансфер жылдамдығы	4 Мбит/с
Протокол	Дистрибуцияланған қозғалтқыштар байланыс жүйесі (DDCS)

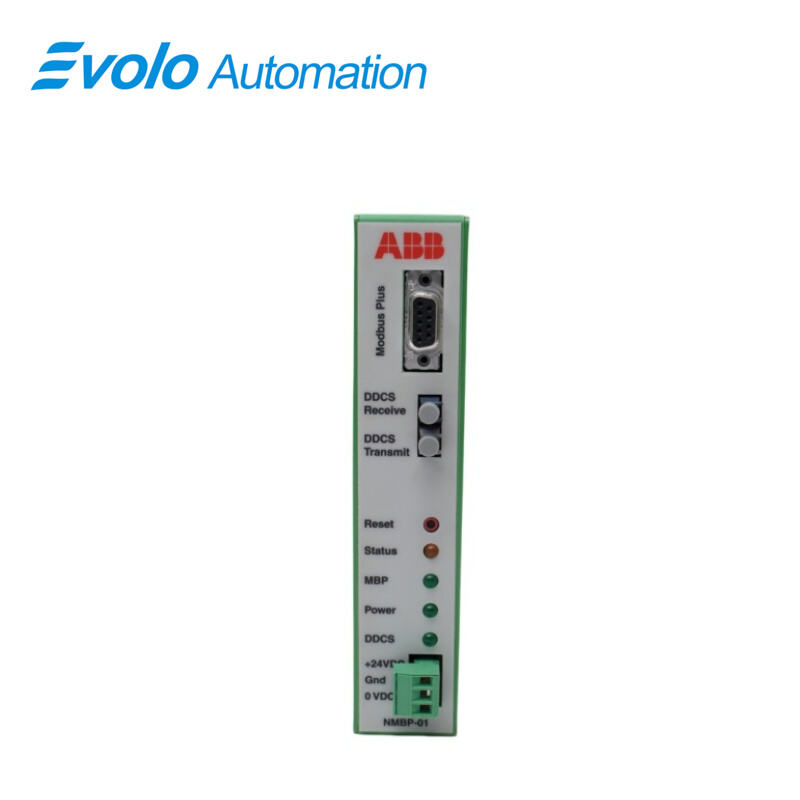

Коннекторлар	Көк – қабылдағыш; Сұр – бергіш

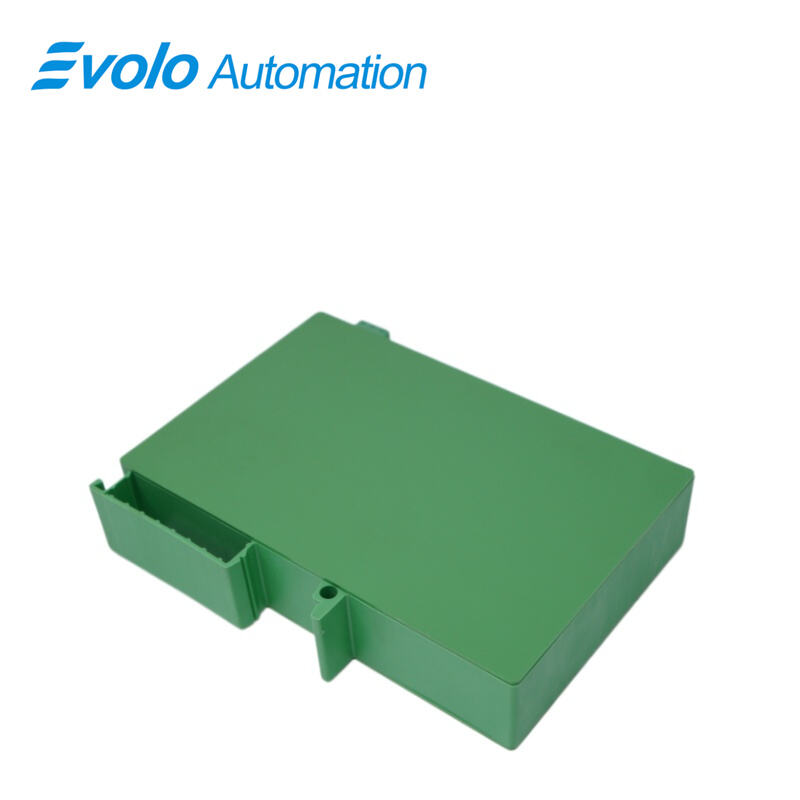

Корпус	Пластикалық, 71 × 35 × 140 мм (Б×Е×Т), IP20
Орнату	Стандартты DIN орнату рейкасы
Баптаулар	Қозғалтқыш интерфейсі арқылы (басқару панелі)
Ағымдағы тұтыну	24 В тұрақты токта 80 мА
Жұмыс шамамен температура	0 °C – +50 °C
Жұмыс шамамдылығы	5–95 %, конденсация болмауы керек (коррозиялық газдар болғанда ең көп дегенде 60 %)
Сақтау температурасы	-40 °C – +70 °C
Сақтау ылғалдылығы	95 %-тан кем, конденсация болмауы керек
Атмосфералық басындылық	70–106 кПа
Діріл	Макс. 0,3 мм (2–9 Гц), макс. 1 м/с² (9–200 Гц, синусоидалық)
Шок	Макс. 100 м/с², 11 мс
Қысқа мерзімді созылу күші	50 Н
Қысқа мерзімді иілу радиусы	25 мм
Ұзақ мерзімді иілу радиусы	35 мм
Иілу	1000 цикл

Сипаттама

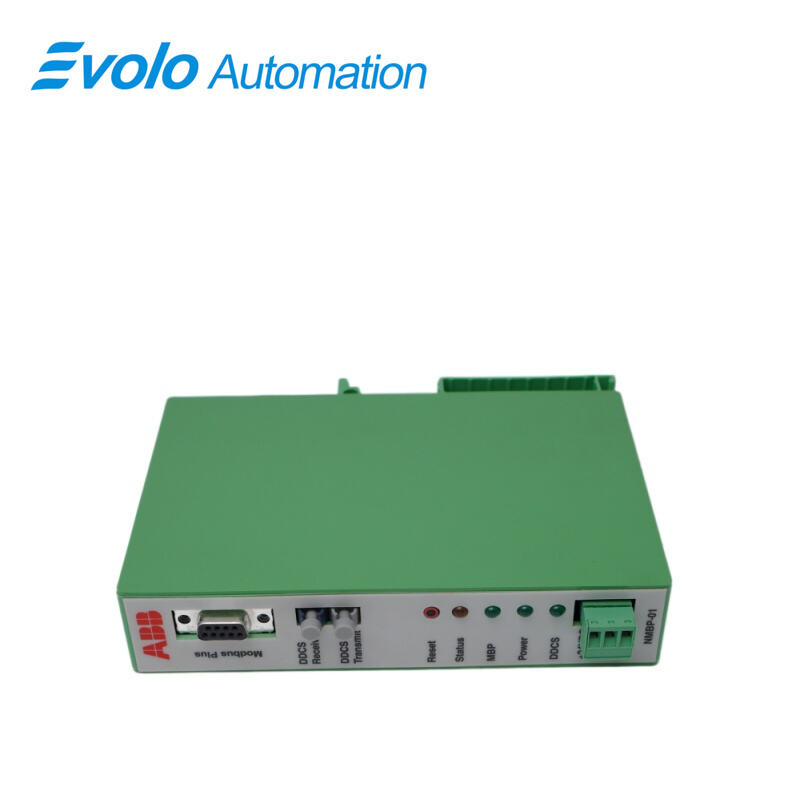

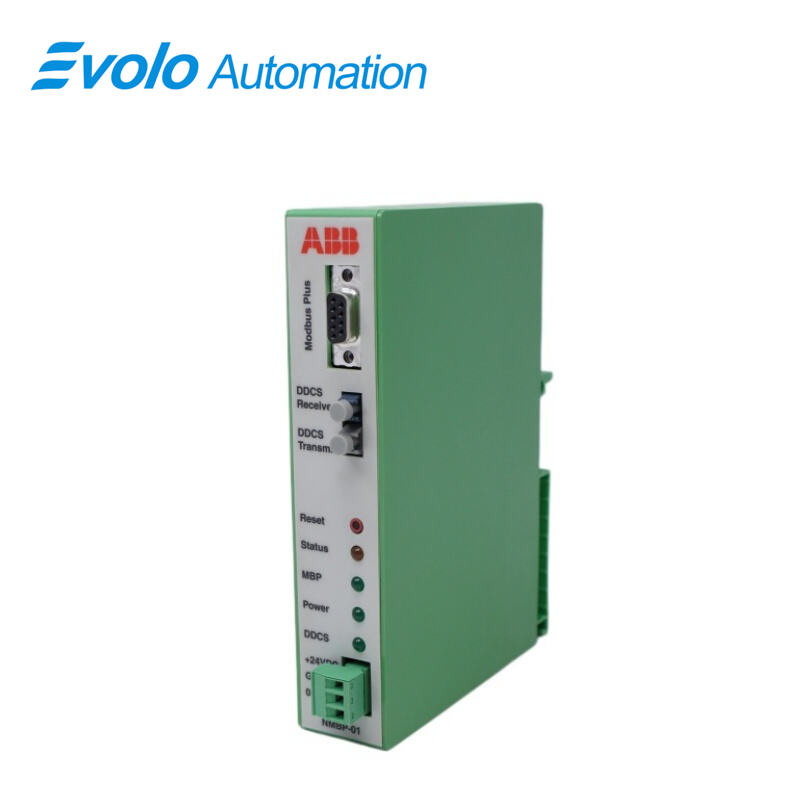

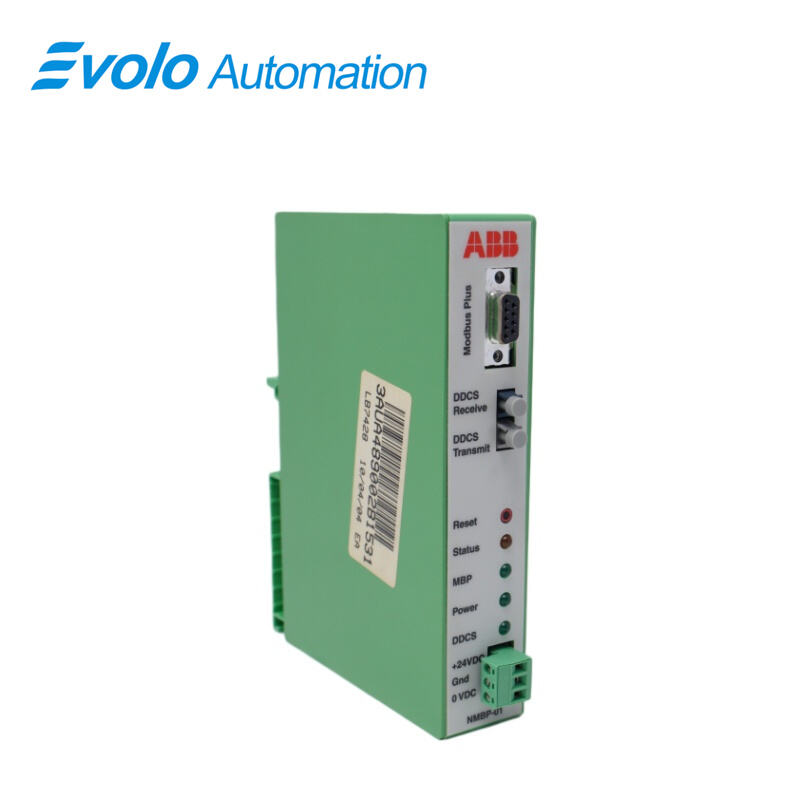

NMBP-01 Modbus Plus адаптер модулі ABB жетегін тікелей Modicon Modbus Plus желісіне қосу үшін арналған. NMBP-01 модулі жетектің параметрлері мен деректер жиынтарына оқу және жазу қатысуын қамтамасыз етеді, сонымен қатар маңызды жетек басқаруы мен кері байланыс мәндері үшін глобалды деректерді қабылдау мен жіберуді қамтамасыз етеді. NMBP-01 Modbus Plus адаптер модулі — ABB жетектері үшін опциялық құрылғы, ол жетекті Modbus Plus жүйесіне қосуға мүмкіндік береді. Жетек желіде Modicon PLC сияқты істейді. Адаптер модулі жетек типі мен конфигурациясына байланысты жетек құрылғысының ішінде немесе сыртында орнатылатын стандартты орнату рейкасына орнатылады. Модульді орналастыру нұсқалары үшін жетектің пайдаланушылық нұсқаулығына қараңыз.

Қолданбалар

Болат/металлургия зауыттары: Балқыту пешінің негізгі жетегі, прокаттау станының басқару шкафтары.

Қағаз/қағаз массасы зауыттары: Үлкен қағаз машиналарының жетек жүйелері үшін инверторлық құрылғылар.

Мұнай/химиялық зауыттар: Жоғары қуатты компрессорлар мен су инжекциялық сорғыларды іске қосу үшін айнымалы жиілікті басқару жүйелері.

СӘЙКЕСТІК

NMBP-01 модулі Modicon компаниясының ModConnect бағдарламасының қабылдау шарттары бойынша сынақтан өткізіліп, расталған. NMBP-01 модулі келесі құрылғылармен сәйкес келеді:

ACS 400

ACS 600 SingleDrive

ACS 600 MultiDrive

ACS 600 MotionControl (ACP 600)

ACS 600 CraneDrive (ACC 600)

ACS 600 Pump and Fan Drive

(ACF 600)

DCS 500 (бағдарламалық жасақтама нұсқасы 21x 226 немесе одан кейінгі)

Орнату нұсқаулығы

Қозғалтқыш ішіне орнату:

1. Қозғалтқышты тоқтатыңыз.

2. Қозғалтқыштың және кірістер мен шығыстарға қосылған барлық қауіпті кернеулердің электр қоректендіруін өшіріңіз.

3. Аралық тізбектегі конденсаторлардың разрядталғанына көз жеткізу үшін бес минут күтіңіз.

4. Қозғалтқыштың алдыңғы қаптамасын алып тастаңыз.

5. Кіріс электр сымы, электр қозғалтқышының сымы және конденсаторлық банк (UDC+ және UDC–) электрмен қоректендірілмейтініне көз жеткізіңіз.

6. Модуль үшін орналасу орнын анықтаңыз (қозғалтқыштың пайдаланушылық нұсқаулығын қараңыз). Егер орнатылмаған болса, монтаждық рейканы орнына бекітіңіз. Модуль үшін қажетті бос кеңістікті ескеріңіз (қатар орналасқан жабдықтардан/қабырғадан кемінде 10 мм).

7. Модульді рейкаға итеріңіз. Модульді блоктау серіппесін шегелермен тартып, оны босатуға болады.

Жиі қойылатын сұрақтар

С: Зақымданған NMBP-01 модулін бөлшектеп жөндеуге бола ма?
Ж: Ұсынылмайды. Базалық плата көпқабатты схемалық дизайнымен жасалған, сондықтан ішкі ашық тізбектерді визуалды анықтау қиын. Жоғары қуатты жабдықтардың қауіпсіздігін қамтамасыз ету үшін, әдетте толық алмастыру ұсынылады.

Сұрақ: NMBP-01-ді алмастырған кезде DIP ауыстырғыштарды реттеу керек пе?
Жауап: Жоқ. Негізгі плата өзінде әдетте логикалық орнатулар болмайды; барлық параметрлер мен адрес анықтамалары оған қосылған қосымша платалар немесе негізгі басқару платалары арқылы анықталады.

Сұрақ: Инверторым «INT тақтасы қатесі» деп хабарлайды, бірақ NINT тақтасын алмастырғаннан кейін NMBP-01 туралы мәселе шешілмейді?
Жауап: Бұл жағдайда ақау, ықтимал, NMBP-01 негізгі платасында орналасқан, яғни сигнал негізгі платаның берілу жолында жоғалған.

Сұрақ: NMBP-01 және NMBP-02 бір-бірімен ауыстырылуға бола ма?
Жауап: Жоқ. Әртүрлі модельдердің физикалық өлшемдері мен слот анықтамалары әртүрлі болады; сіз міндетті түрде түпнұсқалық қосымша бөлшектер тізімімен салыстыруыңыз керек.

Сұрақ: NMBP-01-ді орнатқан кезде ерекше талаптар бар ма?
Жауап: Сіз барлық бекіту бұрандаларының орнатылғанын қамтамасыз етуіңіз керек. Кейбір бұрандалар сонымен қатар жерге қосу (GND) өткізгіштері ретінде қызмет етеді; оларды орнатпау күшті электромагниттік кедергіге әкелуі мүмкін.
