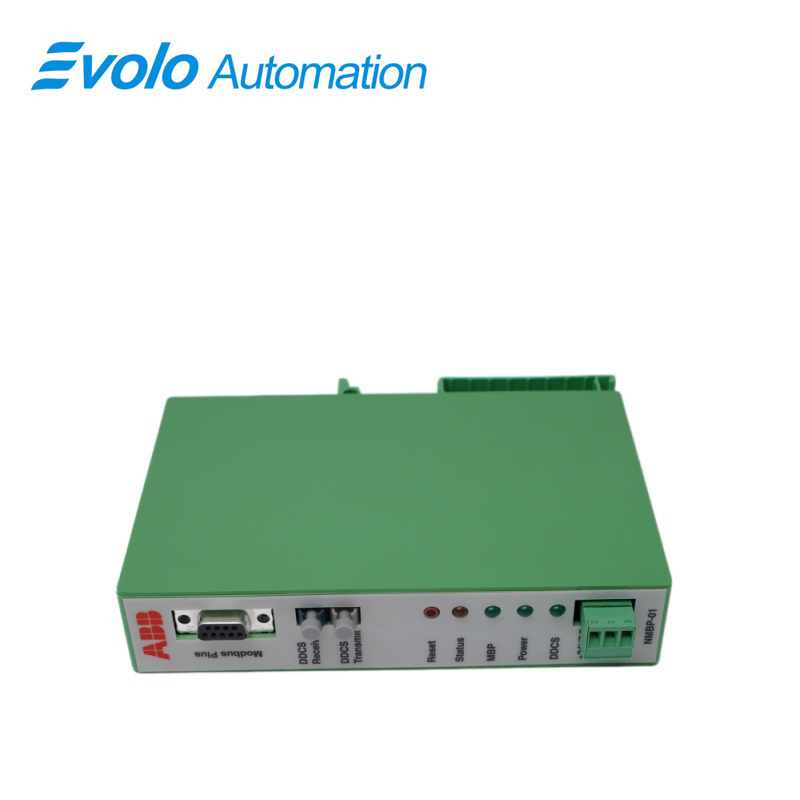

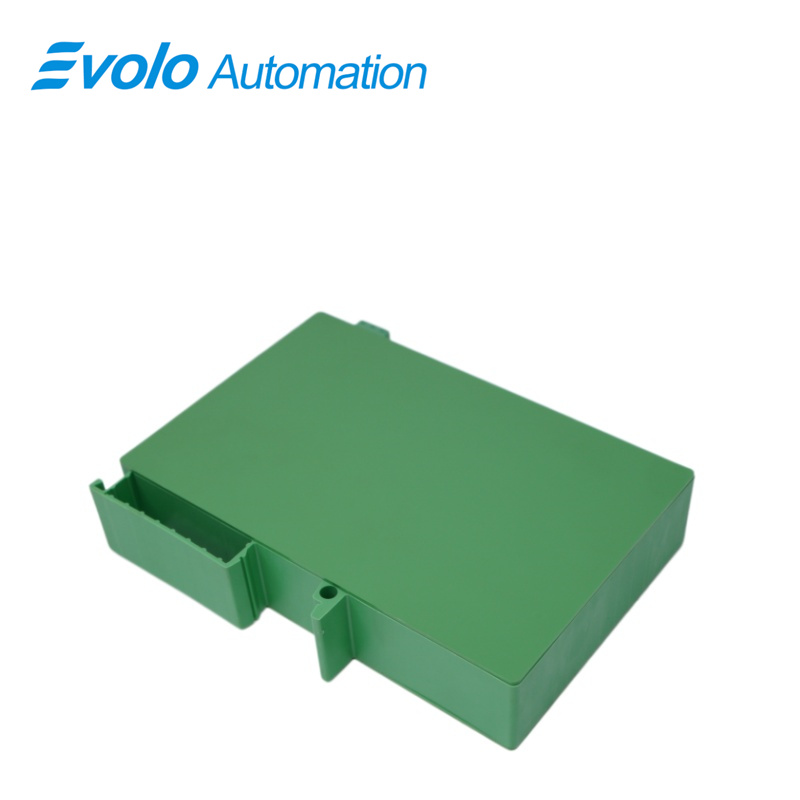

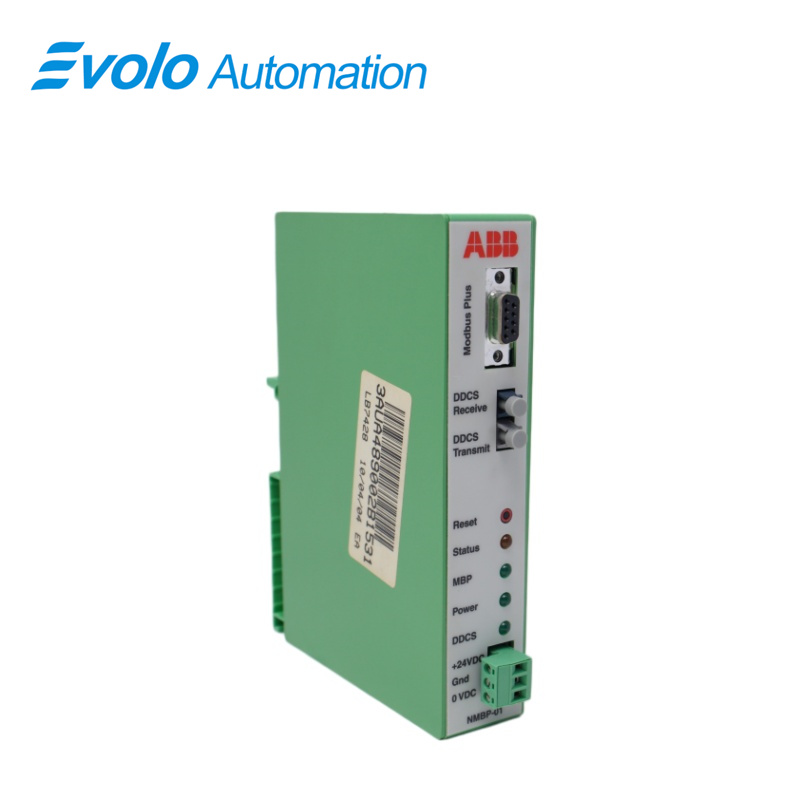

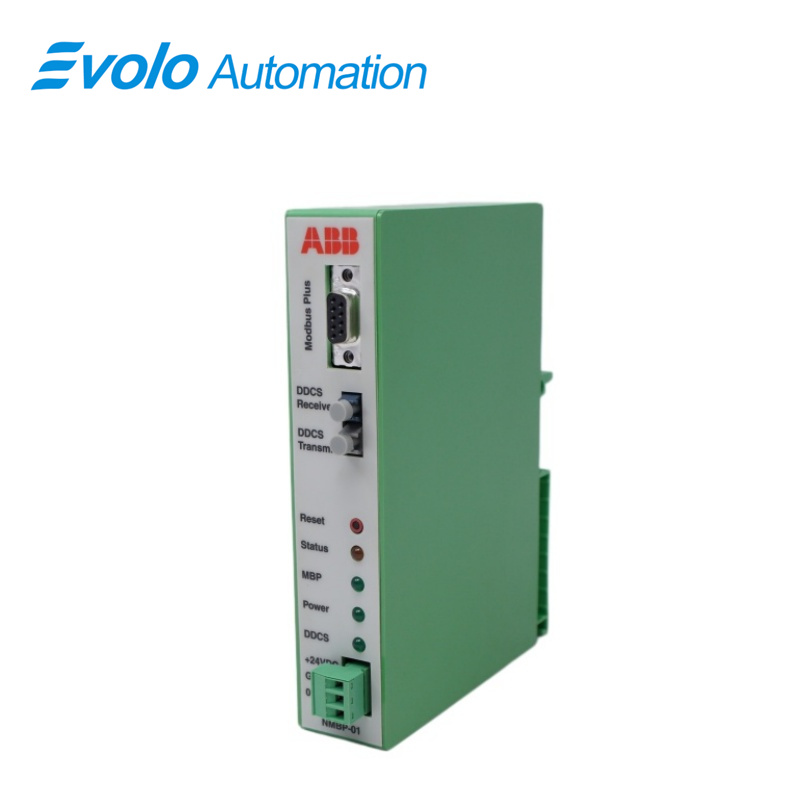

NMBP-01 মডবাস প্লাস অ্যাডাপ্টার মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	এনএমবিপি-০১
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

এনএমবিপি-০১ মডবাস প্লাস অ্যাডাপ্টার মডিউলটি এবিবি ড্রাইভকে সরাসরি মোডিকন মডবাস প্লাস নেটওয়ার্কের সাথে সংযুক্ত করার জন্য ব্যবহৃত হয়। এনএমবিপি-০১ ড্রাইভ প্যারামিটার ও ডেটা সেটগুলির পাঠ ও লেখার পাশাপাশি গুরুত্বপূর্ণ ড্রাইভ নিয়ন্ত্রণ ও ফিডব্যাক মানগুলির জন্য বৈশ্বিক ডেটা গ্রহণ ও প্রেরণ সমর্থন করে। এনএমবিপি-০১ মডবাস প্লাস অ্যাডাপ্টার মডিউল হল এবিবি ড্রাইভগুলির জন্য একটি ঐচ্ছিক ডিভাইস যা ড্রাইভকে মডবাস প্লাস সিস্টেমের সাথে সংযুক্ত করতে সক্ষম করে। নেটওয়ার্কে ড্রাইভটি একটি মোডিকন পিএলসি-এর মতো আচরণ করে। অ্যাডাপ্টার মডিউলটি ড্রাইভ টাইপ ও কনফিগারেশনের উপর নির্ভর করে ড্রাইভ ইউনিটের ভিতরে বা বাইরে একটি স্ট্যান্ডার্ড মাউন্টিং রেলে মাউন্ট করা হয়। মডিউল স্থাপনের বিকল্পগুলির জন্য ড্রাইভের ব্যবহারকারী নির্দেশিকা দেখুন।

প্রয়োগ

ইস্পাত/ধাতুবিদ্যা কারখানা: ব্লাস্ট ফার্নেসের প্রধান ড্রাইভ, রোলিং মিল নিয়ন্ত্রণ ক্যাবিনেট।

কাগজ/কাঠের খুরে কারখানা: বৃহৎ কাগজ মেশিনের ড্রাইভ সিস্টেমের জন্য ইনভার্টার ইউনিট।

তেল/রাসায়নিক কারখানা: উচ্চ-ক্ষমতা সংকোচক এবং জল ইনজেকশন পাম্প চালনার জন্য পরিবর্তনশীল ফ্রিক uency ড্রাইভ সিস্টেম।

সামঞ্জস্যতা

এনএমবিপি-০১ মডিকন দ্বারা মডকানেক্ট প্রোগ্রাম গ্রহণের অংশ হিসাবে পরীক্ষা করা হয়েছে এবং অনুমোদিত হয়েছে। এনএমবিপি-০১ নিম্নলিখিতগুলির সাথে সামঞ্জস্যপূর্ণ:

ACS 400

ACS 600 সিঙ্গেলড্রাইভ

ACS 600 মাল্টিড্রাইভ

ACS 600 মোশনকন্ট্রোল (ACP 600)

ACS 600 ক্রেনড্রাইভ (ACC 600)

ACS 600 পাম্প এবং ফ্যান ড্রাইভ

(ACF 600)

DCS 500 (সফটওয়্যার সংস্করণ 21x 226 বা তার পরে)

মাউন্টিং নির্দেশাবলী

ড্রাইভের ভিতরে মাউন্ট করা:

1. ড্রাইভটি বন্ধ করুন।

2. ড্রাইভ এবং ইনপুট ও আউটপুটে সংযুক্ত সমস্ত বিপজ্জনক ভোল্টেজের পাওয়ার সাপ্লাই বন্ধ করুন।

3. মধ্যবর্তী সার্কিটের ক্যাপাসিটরগুলি ডিসচার্জ হওয়া নিশ্চিত করতে পাঁচ মিনিট অপেক্ষা করুন।

4. ড্রাইভের সামনের কভারটি সরিয়ে ফেলুন।

5. ইনপুট পাওয়ার কেবল, মোটর কেবল এবং ক্যাপাসিটর ব্যাঙ্ক (UDC+ এবং UDC-) বিদ্যুৎ-বিহীন আছে কিনা তা নিশ্চিত করুন।

6. মডিউলটির জন্য স্থানটি খুঁজে বার করুন (ড্রাইভের ব্যবহারকারী ম্যানুয়াল দেখুন)। যদি ইতিমধ্যে ইনস্টল না করা থাকে, তবে মাউন্টিং রেলটি তার স্থানে স্থাপন করুন। মডিউলটির জন্য প্রয়োজনীয় মুক্ত স্থানের প্রতি লক্ষ্য রাখুন (পাশের সরঞ্জাম/দেয়াল থেকে ন্যূনতম ১০ মিমি)।

7. মডিউলটিকে রেলের উপর ঠেলুন। মডিউলটিকে একটি স্ক্রুড্রাইভার দিয়ে লকিং স্প্রিংটি টেনে মুক্ত করা যায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: ক্ষতিগ্রস্ত NMBP-01 কি আংশিকভাবে মেরামত করা যায়?
উত্তর: এটি সুপারিশ করা হয় না। বেসবোর্ডটিতে বহু-স্তরযুক্ত সার্কিট ডিজাইন রয়েছে, যার ফলে অভ্যন্তরীণ ওপেন সার্কিটগুলি দৃশ্যত শনাক্ত করা কঠিন। উচ্চ-ক্ষমতা সম্পন্ন সরঞ্জামের নিরাপত্তা নিশ্চিত করতে সাধারণত সম্পূর্ণ প্রতিস্থাপনই সুপারিশ করা হয়।

প্রশ্ন: এনএমবিপি-০১ প্রতিস্থাপন করার সময় আমাকে ডিআইপি সুইচগুলি সামঞ্জস্য করতে হবে?
উত্তর: না। বেসবোর্ডটির নিজস্ব কোনো লজিক সেটিং সাধারণত থাকে না; সমস্ত প্যারামিটার এবং ঠিকানা সংজ্ঞাগুলি এতে সংযুক্ত ডটারবোর্ড বা মূল নিয়ন্ত্রণ বোর্ড দ্বারা নির্ধারিত হয়।

প্রশ্ন: আমার ইনভার্টারটি "ইন্ট বোর্ড এরর" রিপোর্ট করছে, কিন্তু এনআইএনটি বোর্ড প্রতিস্থাপন করা এনএমবিপি-০১-এর সমস্যা সমাধানে সাহায্য করছে না কেন?
উত্তর: এই ক্ষেত্রে, ত্রুটিটি সম্ভবত এনএমবিপি-০১ বেসবোর্ডে অবস্থিত, অর্থাৎ বেসবোর্ডের ট্রান্সমিশন পথে সংকেত হারিয়ে যাচ্ছে।

প্রশ্ন: এনএমবিপি-০১ এবং এনএমবিপি-০২ পারস্পরিকভাবে বিনিময়যোগ্য কি?
উত্তর: না। বিভিন্ন মডেলের ভৌত মাত্রা এবং স্লট সংজ্ঞাগুলি ভিন্ন; আপনাকে অবশ্যই মূল স্পেয়ার পার্টস তালিকার সাথে সামঞ্জস্য পরীক্ষা করতে হবে।

প্রশ্ন: এনএমবিপি-০১ ইনস্টল করার সময় কোনো বিশেষ প্রয়োজনীয়তা আছে কি?
উত্তর: আপনাকে সকল ফিক্সিং স্ক্রু সঠিকভাবে স্থাপন করতে হবে। কিছু স্ক্রু গ্রাউন্ডিং (জি.এন.ডি.) লিড হিসাবেও কাজ করে; এগুলি স্থাপন না করলে শক্তিশালী ইলেকট্রোম্যাগনেটিক ইন্টারফেরেন্স দেখা দিতে পারে।
