DS200RTBAG3AEB Реле терминалдық модулі

Шолу

Шығу орны:	АҚШ
Бренд атауы:	ГЭ
Модель нөмірі:	DS200RTBAG3AEB
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Сипаттама

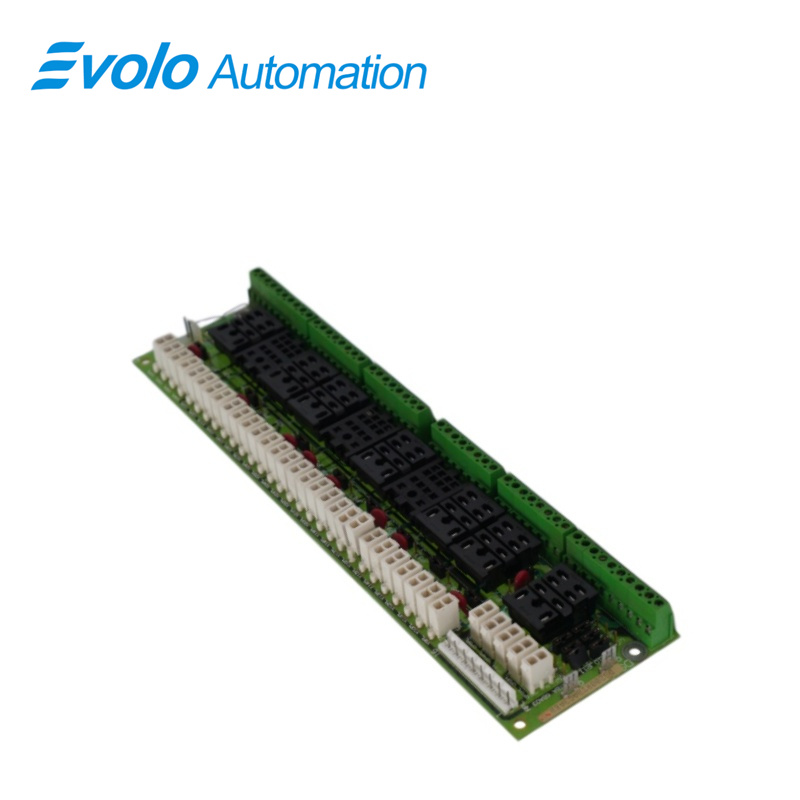

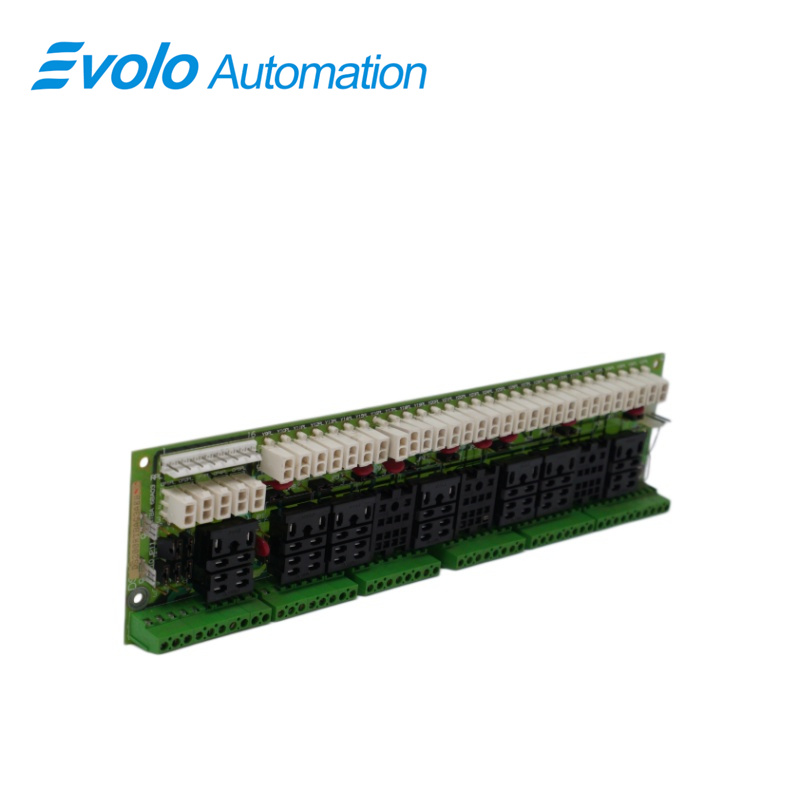

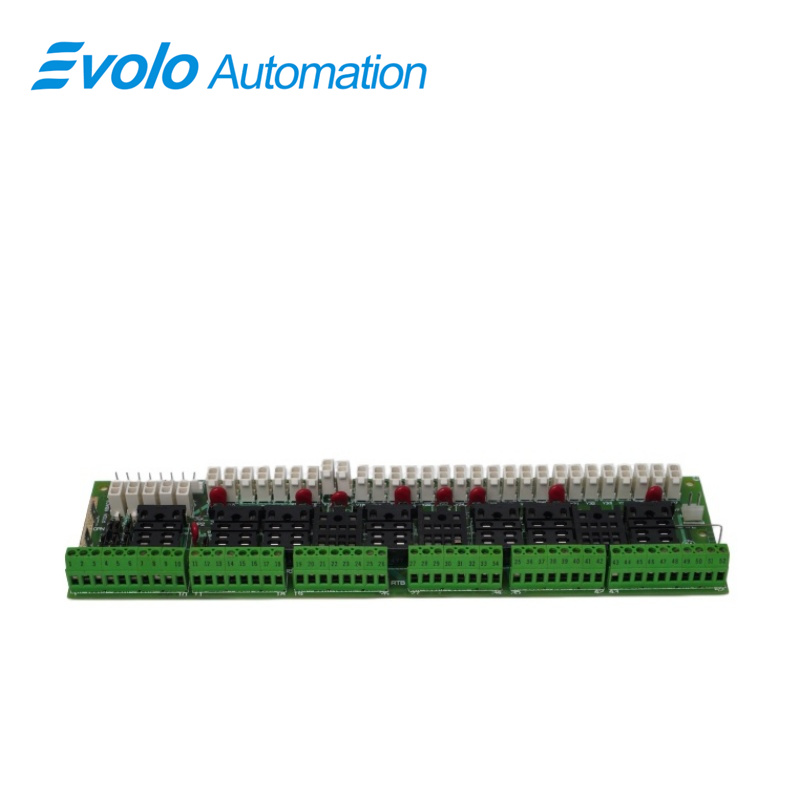

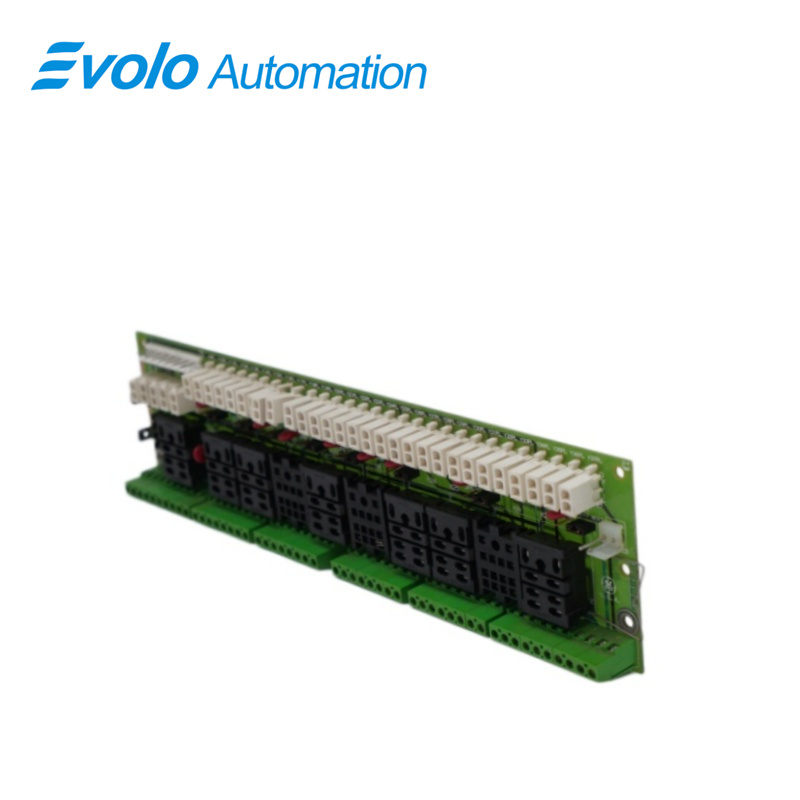

DS200RTBAG3AEB — GE компаниясының жасаған реле терминалды модулі. Ол EX2000 экситациялық жүйесінің бір бөлігі болып табылады. Бұл тақта қозғалтқыш (немесе экситатор) шкафы ішінде орналасқан опциялық тақта. Тақтада он реле бар, олар LAN I/O терминалды тақтасындағы (LTB) пилот релелерінен тікелей немесе пайдаланушының қашықтан берген командалары бойынша іске қосылуы мүмкін. Осы релелердің жетісі екі Form C контактісі бар, яғни DPDT релелері деп аталады, ал қалған үшеуі әрқайсысында төрт Form C контактісі бар.

Қолданбалар

Энергетика саласы:

Турбиналарды басқару: Газдық немесе бу турбиналарының көмекші жабдықтарын (мысалы, май сорғылары мен желдеткіштер) қозғау үшін GE Mark V жүйесіне интеграцияланған.

Генератордың экситациясы: EX2000 жүйесіндегі маңызды блоктау қорғаныс логикасы мен өшіргіш құрылғы сигналдарын өңдейді.

Ауыр өнеркәсіптік кәсіпорындар:

Сигналды изоляциялау: Өрістегі жоғары қуатты электр қозғалтқыштары немесе соленоидтік клапандар (жоғары кернеу/индуктивтік жүктемелер) әсерінен туындайтын кернеу шамасының секірісінен әлсіз микропроцессорлық басқару тізбектерін (төмен кернеу) қорғайды.

Қашықтан басқару интерфейсі: Операторларға өрістегі жабдықтың жұмыс режимін басқару бөлмесінен қашықтан қосуға мүмкіндік береді.

Басқа да мәліметтер

1. I/O коннекторлары LTBA тақтасымен: RTBA тақтасы өзінің жұмысын қамтамасыз ету үшін LTBA тақтасымен екі негізгі коннектор арқылы маңызды байланыс орнатады: RPL деп белгіленген 16-шықты коннектор және OPTPL деп аталатын 2-шықты коннектор. Бұл коннекторлар кіріс/шығыс (I/O) сигналдары мен деректерді екі тақта арасында алмасу үшін канал ретінде қызмет етеді. RPL коннекторындағы кейбір сигналдар қосылуға арналған қысқыштар арқылы таңдалатынын ескеру қажет, бұл пайдаланушыларға белгілі бір жұмыс талаптарына сәйкес осы сигналдарды конфигурациялауға мүмкіндік береді.

2. Басқару қуатын қосу қосқыштары: Белгіленген алынатын тізбектерге басқару қуатын беру үшін RTBA платасында екі стаб-қосқыш орналасқан – CPH (басқару қуатының ыстығы, оң) және CPN (басқару қуатының терісі). Бұл стаб-қосқыштардың қызметі тұрақты емес, бірақ қысқыштар арқылы таңдалады, сондықтан пайдаланушылар алынатын тізбектердің нақты талаптарына сәйкес басқару қуатының көзін өзгерте алады.

3. Алынатын тізбектер мен реле қатынасы: RTBA платасы алынатын тізбектерге және K27–K29 релелеріне арналған жеке қосқыштар арқылы қатынас қамтамасыз етеді. Алынатын тізбектер C1PL–C5PL және Y9PL–Y37PL қосқыштары арқылы қолжетімді. Бұл қосқыштар сыртқы қосылулар мен қосымша перифериялық құрылғылар үшін кіріс нүктелері болып табылады, олар RTBA платасының мүмкіндіктерін кеңейтеді. Маңыздысы, бұл алынатын тізбектер үшін басқару қуатының көзі де қысқыштар арқылы таңдалады, бұл пайдаланушыларға өз талаптарына сәйкес конфигурациялауға тағы бір мүмкіндік береді.

4. Реле кіріс/шығыс қосылулары: RTBA тақтасындағы реле K20–K26 және сыртқы сигналдар арасындағы кіріс/шығыс қосылулары үшін тақта 1-ден 52-ге дейін нөмірленген терминалдармен жабдықталған. Бұл терминалдар релелерге арналған интерфейс нүктелері болып табылады және сыртқы сигналдарды RTBA тақтасымен үйлесімді түрде біріктіруге мүмкіндік береді. Басқа функциялар сияқты, бұл релелердің басқару қоректендіру көзі де қысқыш арқылы таңдалады, ол қолданушыларға өз қолданыстарының нақты талаптарына сәйкес қоректендіру көзінің конфигурациясын өзгертуге мүмкіндік береді.

Ауыстыру тәртібі

1. Қуатты өшіру және қауіпсіздік шаралары: Қозғалтқыштың қуатын өшіріңіз және конденсаторлардың разрядталуы үшін бірнеше минут күтіңіз. Толық қуат өшірілгенін қамтамасыз ету үшін кез келген жұмыс істеуден бұрын электр тізбегін тексеріңіз.

2. RTBA тақтасына қатынас орнату: RTBA тақтасына қатынас орнату үшін қозғалтқыштың шкафының есігін ашыңыз; ол әдетте қозғалтқыштың тақталары орналасқан рейкасының астында орналасқан.

3. Кабельді ажырату: RTBA тақтасынан барлық кабельдерді ұқыпты түрде ажыратыңыз: ленталық кабельдер үшін кабельдің қосқышын екі жағынан ұстап, оның қосылуын жұмсартыңыз. Сырғыту тілі бар кабельдер үшін тілді ұқыпты тартыңыз. RTB терминалдарына қосылған сымдар үшін әрбір терминалдың жоғарғы бөлігіндегі бұранданы босатыңыз да, әрбір сымды босатыңыз. Қайта қосу кезінде оңай бағдарлану үшін сымдарды белгілеңіз.

4. Екі өткізгішті қосқыштар (CP1PL–CP5PL және Y9PL–Y37PL) интегралды ұстағыш клиптерге ие; қосқышты шығару үшін қосқыш рычагын басыңыз.

5. RTBA тақтасын алып тастау: RTBA тақтасын төрт стойкаға бекітетін төрт бұранданы және сақиналарды алып тастаңыз. Тақтаны ұқыпты көтеріңіз, бекітпе құрылғыларын құрылғы ішіне түсіріп алмаңыз, өйткені бұл зақымдануға әкелуі мүмкін.

6. Конфигурацияланатын элементтердің орналасуы: Алмастыруға арналған (жаңа) тақтадағы барлық конфигурацияланатын элементтерді алмастырылатын (ескі) тақтадағы элементтердің дәл орнына орнатыңыз.

7. Жаңа тақтаны орнату: 5-қадамда алынған төрт бұранда мен сақиналарды пайдаланып, жаңа тақтаны төрт стойкаға орнатыңыз.

8. Кабельді қайта қосу: 3-қадамда ажыратылған барлық кабельдерді қайта қосыңыз, әрбір коннектордың екі ұшында да дұрыс орналасқанын қамтамасыз етіңіз.

9. Жеке сымдарды қайта қосу: 3-қадамда (белгіленгендей) ажыратылған барлық жеке сымдарды қайта қосыңыз, әрбір сымның терминалға дұрыс бекітілгенін қамтамасыз етіңіз.

Жиі қойылатын сұрақтар

С: DS200RTBAG3AEB дегеніміз не?

Ж: Бұл General Electric компаниясының EX2000 сериясы бойынша әзірлеген реле терминалды модулі.

С: DS200RTBAG3AEB-де қосылатын тізбектер үшін басқару электр қорегін конфигурациялауға бола ма?

Ж: Иә, қосылатын тізбектер үшін басқару электр қорегі жампер арқылы таңдалады. Бұл мүмкіндік пайдаланушыларға қолданыстағы нақты талаптарына сәйкес қосылатын тізбектер үшін қажетті басқару электр қорегін таңдауға және конфигурациялауға мүмкіндік береді.

С: DS200RTBAG3AEB модулінде жамперлерді конфигурациялау немесе коннекторларды алмастыру кезінде қандай ескертулерді ескеру керек?

А: Иә, құрылғының зақымдануын болдырмау үшін және қауіпсіздікті қамтамасыз ету үшін жамперлерді орнатқан кезде немесе ток көзінің қосылуын өзгерткен кезде дұрыс әдістерді қолдану маңызды. Нақты нұсқаулар үшін тақтаның қосымшасы ретінде берілген пайдаланушылық нұсқаулығына немесе құжаттамаға қараңыз және бұл операцияларды әрқашан жүйенің электр қорегі сөндірілген кезде орындаңыз.
