DS200RTBAG3AEB रिले टर्मिनल मॉड्यूल

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200RTBAG3AEB
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

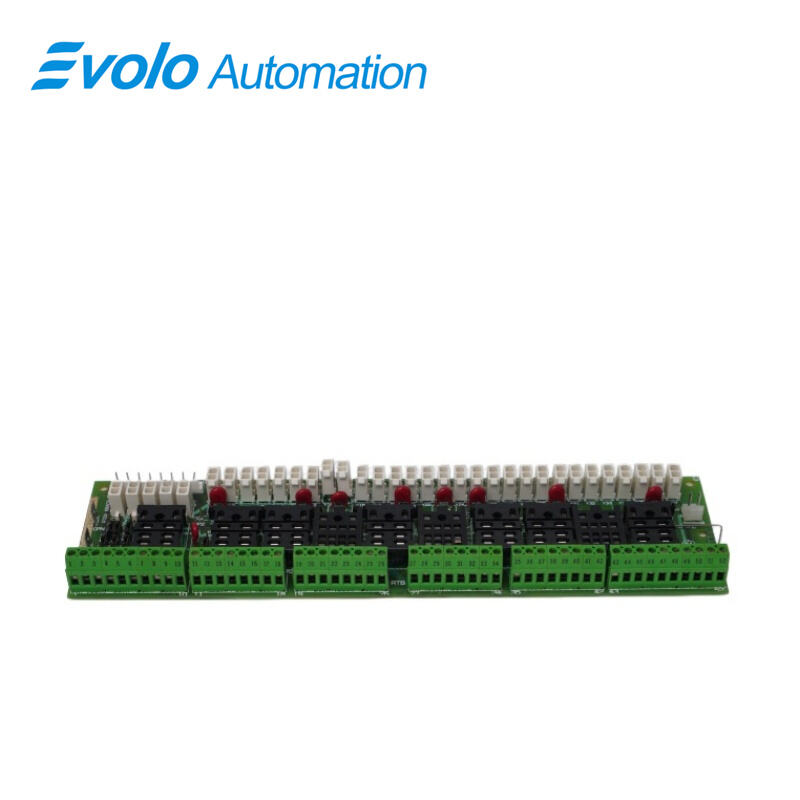

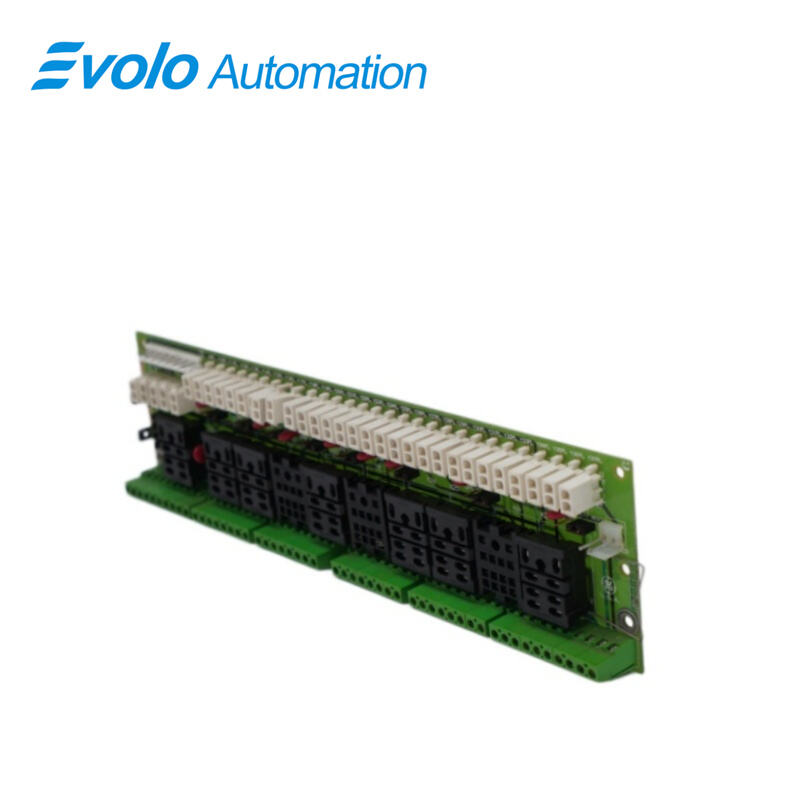

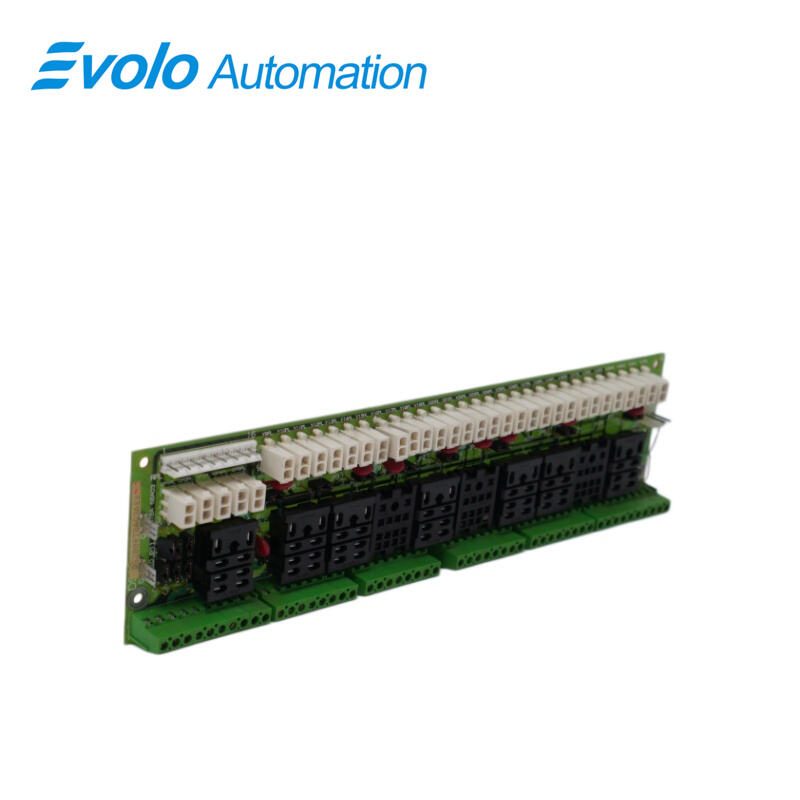

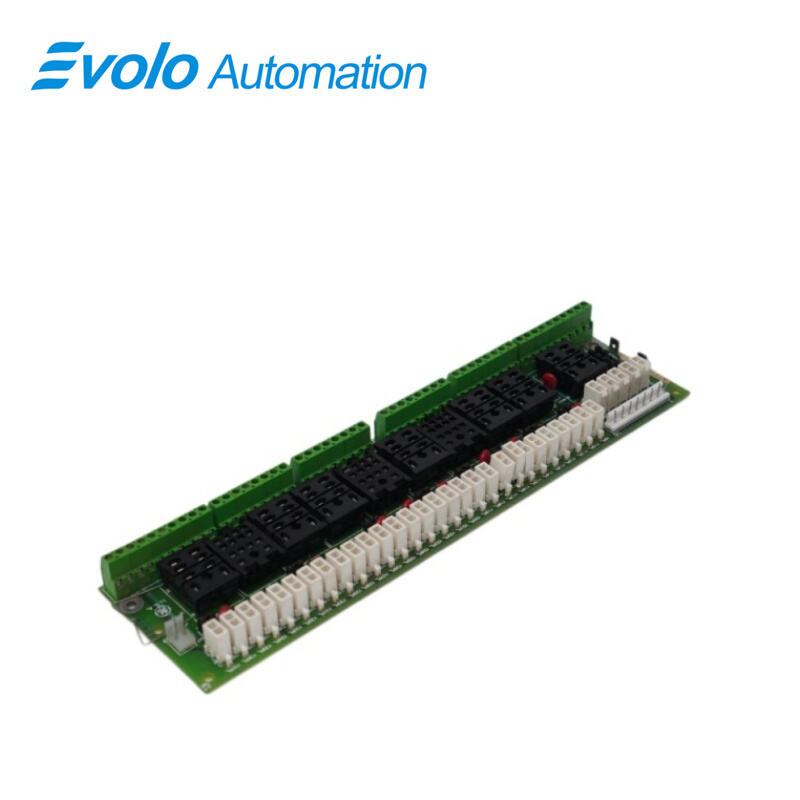

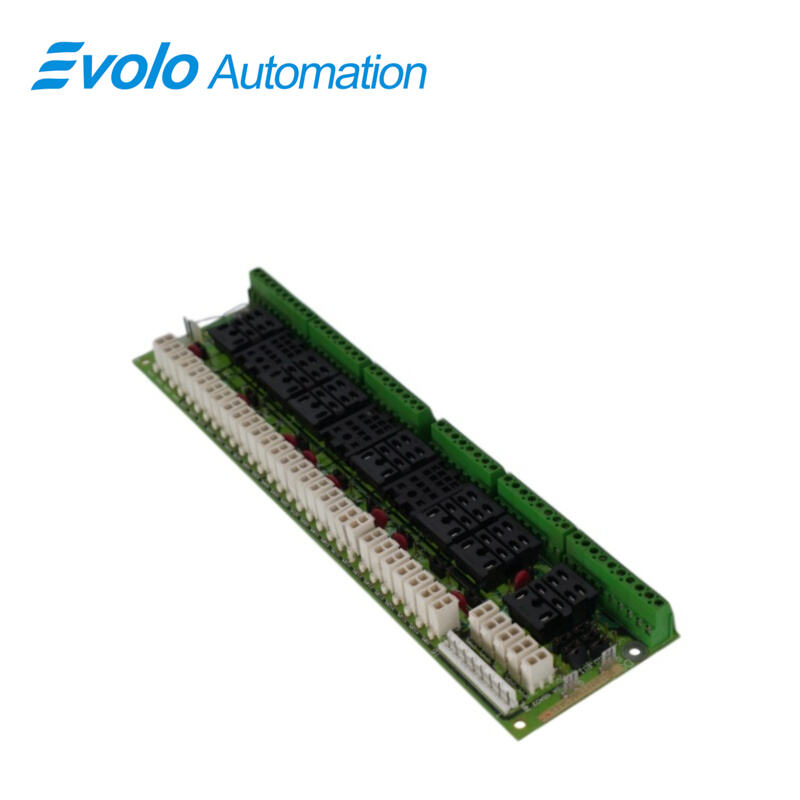

DS200RTBAG3AEB जनरल इलेक्ट्रिक (जीई) द्वारा विकसित एक रिले टर्मिनल मॉड्यूल है। यह EX2000 एक्साइटेशन सिस्टम का एक हिस्सा है। यह ड्राइव (या एक्साइटर) कैबिनेट के अंदर स्थित एक वैकल्पिक बोर्ड है। यह बोर्ड दस रिले प्रदान करता है, जिन्हें या तो LAN I/O टर्मिनल बोर्ड (LTB) पर स्थित पायलट रिले से सीधे, या उपयोगकर्ता द्वारा दूर से सक्रिय किया जा सकता है। इनमें से सात रिले में दो फॉर्म सी संपर्क हैं, जिन्हें DPDT रिले के रूप में जाना जाता है, जबकि शेष तीन रिले में प्रत्येक में चार फॉर्म सी संपर्क हैं।

अनुप्रयोग

विद्युत उद्योग:

टर्बाइन नियंत्रण: गैस टर्बाइन या स्टीम टर्बाइन के सहायक उपकरणों (जैसे तेल पंप और पंखे) को चलाने के लिए GE मार्क V प्रणाली में एकीकृत।

जनरेटर एक्साइटेशन: EX2000 प्रणाली में महत्वपूर्ण इंटरलॉक सुरक्षा लॉजिक और सर्किट ब्रेकर ट्रिप सिग्नल्स को संभालता है।

भारी औद्योगिक संयंत्र:

सिग्नल अलगाव: क्षेत्र में उच्च-शक्ति वाली मोटरों या सॉलनॉइड वाल्वों (उच्च-वोल्टेज/प्रेरक लोड) के कारण होने वाले वोल्टेज झटकों से संवेदनशील माइक्रोप्रोसेसर नियंत्रण परिपथों (कम वोल्टेज) की रक्षा करता है।

दूरस्थ नियंत्रण इंटरफ़ेस: ऑपरेटरों को नियंत्रण कक्ष से क्षेत्र में स्थित उपकरणों की कार्यात्मक स्थिति को दूर से स्विच करने की अनुमति प्रदान करता है।

अन्य विवरण

1. I/O कनेक्टर्स और LTBA बोर्ड के साथ: RTBA बोर्ड, LTBA बोर्ड के साथ महत्वपूर्ण संचार स्थापित करता है, जो दो प्राथमिक कनेक्टर्स के माध्यम से होता है—एक 16-पिन कनेक्टर जिसे 'RPL' कहा गया है और एक 2-पिन कनेक्टर जिसे 'OPTPL' कहा गया है। ये कनेक्टर्स इनपुट/आउटपुट (I/O) के लिए मार्ग प्रदान करते हैं, जिससे दोनों बोर्डों के बीच सिग्नल और डेटा के आदान-प्रदान को सुविधाजनक बनाया जाता है। यह ध्यान देने योग्य है कि RPL कनेक्टर पर कुछ सिग्नल जम्पर-चयनीय (जम्पर सिलेक्टेबल) के रूप में निर्दिष्ट किए गए हैं, जो उपयोगकर्ताओं को विशिष्ट संचालन आवश्यकताओं के आधार पर इन सिग्नलों के कॉन्फ़िगरेशन की लचीली सुविधा प्रदान करता है।

2. नियंत्रण शक्ति स्टैब कनेक्टर: निर्दिष्ट प्लग-इन परिपथों को नियंत्रण शक्ति की आपूर्ति करने के लिए, RTBA बोर्ड में दो स्टैब कनेक्टर हैं, अर्थात् CPH (नियंत्रण शक्ति हॉट, धनात्मक) और CPN (नियंत्रण शक्ति ऋणात्मक)। इन स्टैब कनेक्टरों का कार्य निश्चित नहीं है, बल्कि जम्पर-चयनीय है, जिससे उपयोगकर्ता प्लग-इन परिपथों की विशिष्ट आवश्यकताओं के अनुरूप नियंत्रण शक्ति स्रोत को अनुकूलित कर सकते हैं।

3. प्लग-इन परिपथ और रिले एक्सेस: RTBA बोर्ड प्लग-इन परिपथों और रिले K27 से K29 तक को विशिष्ट कनेक्टरों के माध्यम से सुलभ बनाता है। प्लग-इन परिपथ कनेक्टर C1PL से C5PL और Y9PL से Y37PL के माध्यम से सुलभ हैं। ये कनेक्टर बाहरी कनेक्शन और अतिरिक्त पेरिफेरल्स के लिए प्रवेश बिंदु के रूप में कार्य करते हैं, जिससे RTBA बोर्ड की क्षमताओं में वृद्धि होती है। महत्वपूर्ण बात यह है कि इन प्लग-इन परिपथों के लिए नियंत्रण शक्ति स्रोत भी जम्पर-चयनीय है, जो उपयोगकर्ताओं को अपनी आवश्यकताओं के अनुसार कॉन्फ़िगर करने के लिए एक अतिरिक्त लचीलापन प्रदान करता है।

4. रिले I/O कनेक्शन: RTBA बोर्ड के रिले K20 से K26 और बाहरी संकेतों के बीच I/O कनेक्शन के लिए, बोर्ड में 1 से 52 तक अंकित टर्मिनल प्रदान किए गए हैं। ये टर्मिनल रिले के इंटरफ़ेस बिंदुओं के रूप में कार्य करते हैं, जिससे बाहरी संकेतों को RTBA बोर्ड के साथ सुग्राही रूप से एकीकृत किया जा सकता है। अन्य सुविधाओं के समान, इन रिले के नियंत्रण विद्युत् स्रोत को जम्पर द्वारा चयनीय बनाया गया है, जिससे उपयोगकर्ता अपने विशिष्ट अनुप्रयोग की आवश्यकताओं के आधार पर विद्युत् स्रोत कॉन्फ़िगरेशन को अनुकूलित कर सकते हैं।

प्रतिस्थापन प्रक्रिया

1. विद्युत् बंद करना और सुरक्षा सावधानियाँ: ड्राइव की विद्युत् बंद कर दें और कैपेसिटर्स को निरावेशित होने के लिए कई मिनट का समय दें। किसी भी हेरफेर से पहले विद्युत् परिपथों का परीक्षण करें ताकि पूर्ण विद्युत् बंद होने की पुष्टि की जा सके।

2. RTBA बोर्ड तक पहुँचना: RTBA बोर्ड तक पहुँचने के लिए ड्राइव के कैबिनेट का दरवाज़ा खोलें, जो आमतौर पर ड्राइव के बोर्ड रैक के नीचे स्थित होता है।

3. केबल डिस्कनेक्शन: RTBA बोर्ड से सभी केबल्स को सावधानीपूर्वक डिस्कनेक्ट करें: रिबन केबल्स के लिए, कनेक्टर को दोनों ओर से पकड़कर हल्के से खींचकर ढीला करें। पुल टैब वाली केबल्स के लिए, टैब को सावधानीपूर्वक खींचें। RTB टर्मिनलों से जुड़े तारों के लिए, प्रत्येक टर्मिनल के ऊपर स्थित स्क्रू को ढीला करें और प्रत्येक तार को मुक्त करें। पुनः कनेक्शन के लिए आसानी के लिए तारों पर लेबल अवश्य लगाएं।

4. दो-चालक प्लग (CP1PL-CP5PL और Y9PL-Y37PL) में अंतर्निहित धारण क्लिप होती हैं; कनेक्टर को जारी करने के लिए कनेक्टर लीवर को दबाएं।

5. RTBA बोर्ड को हटाना: RTBA बोर्ड को चार स्टैंडऑफ़ से सुरक्षित करने वाले चार स्क्रू और वॉशर को हटाएं। बोर्ड को सावधानीपूर्वक उठाएं, यह सुनिश्चित करते हुए कि माउंटिंग हार्डवेयर इकाई के अंदर न गिरे, जिससे क्षति की रोकथाम हो सके।

6. कॉन्फ़िगर करने योग्य आइटम की संरेखण: प्रतिस्थापन (नया) बोर्ड पर सभी कॉन्फ़िगर करने योग्य आइटम को उन्हीं स्थितियों में सेट करें जो प्रतिस्थापित किए जा रहे बोर्ड (पुराना बोर्ड) पर हैं।

7. नए बोर्ड की स्थापना: चरण 5 में हटाए गए चार स्क्रू और वॉशर का उपयोग करके नए बोर्ड को चार स्टैंडऑफ़ पर स्थापित करें।

8. केबल पुनः कनेक्शन: चरण 3 में डिस्कनेक्ट किए गए सभी केबल्स को पुनः कनेक्ट करें, यह सुनिश्चित करते हुए कि प्रत्येक कनेक्टर दोनों सिरों पर उचित रूप से लगाया गया है।

9. व्यक्तिगत तारों का पुनः कनेक्शन: चरण 3 में डिस्कनेक्ट किए गए सभी व्यक्तिगत तारों (जैसा कि लेबल किया गया है) को पुनः कनेक्ट करें, यह सुनिश्चित करते हुए कि प्रत्येक तार टर्मिनल में उचित रूप से सुरक्षित है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: DS200RTBAG3AEB क्या है?

उत्तर: यह EX2000 श्रृंखला के अंतर्गत जनरल इलेक्ट्रिक द्वारा विकसित एक रिले टर्मिनल मॉड्यूल है।

प्रश्न: DS200RTBAG3AEB पर प्लगेबल सर्किट्स के लिए नियंत्रण शक्ति स्रोत कॉन्फ़िगर करने योग्य है?

उत्तर: हाँ, प्लगेबल सर्किट्स के लिए नियंत्रण शक्ति स्रोत जम्पर-चयन योग्य है। यह सुविधा उपयोगकर्ताओं को अपने अनुप्रयोग की विशिष्ट आवश्यकताओं के आधार पर प्लगेबल सर्किट्स के लिए उपयुक्त नियंत्रण शक्ति स्रोत का चयन और कॉन्फ़िगर करने की अनुमति प्रदान करती है।

प्रश्न: DS200RTBAG3AEB पर जम्पर्स कॉन्फ़िगर करते समय या कनेक्टर्स को बदलते समय कोई सावधानियाँ ध्यान में रखने योग्य हैं?

A: हाँ, उपकरण के क्षतिग्रस्त होने को रोकने और सुरक्षा सुनिश्चित करने के लिए, जंपर कॉन्फ़िगर करने या कनेक्टर्स को बदलने के समय उचित प्रक्रियाओं का पालन करना महत्वपूर्ण है। विशिष्ट दिशानिर्देशों के लिए बोर्ड के साथ प्रदान किए गए उपयोगकर्ता मैनुअल या दस्तावेज़ीकरण का संदर्भ लें, और हमेशा इन कार्यों को सिस्टम बिजली बंद करने के बाद ही करें।
