Modulo di alimentazione per eccitatore IS200EPSMG1A

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IS200EPSMG1A
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Rapido dettaglio

Descrizione

IS200EPSMG1A è un modulo di alimentazione per eccitatrice sviluppato da GE. Fa parte del sistema di controllo turbina EX2100. Sia il sistema di controllo dell’eccitazione EX2100 sia il sistema di controllo del regolatore EX2100 utilizzano questo modulo di alimentazione per eccitatrice (EPSM). I moduli del gruppo EPSM 1 (EPSMG1) sono impiegati nel sistema di controllo dell’eccitazione, mentre EPSM

I moduli del Gruppo 2 (EPSMG2) sono utilizzati nel controllo del regolatore. La scheda figlia di alimentazione del regolatore di eccitazione (EPSD) è montata sull’EPSMG2. L’EPSM è composto da due parti principali: un regolatore step-down (buck-regulator) e un invertitore push-pull. Il regolatore step-down converte la tensione di ingresso in una tensione intermedia di 50 V cc. Questa tensione intermedia

viene quindi inviata a un invertitore push-pull, che genera le necessarie tensioni di uscita multiple. Il trasformatore dell’invertitore push-pull fornisce un’isolamento ad alta tensione tra la sorgente di tensione di ingresso e l’uscita fornita al sistema di controllo.

Caratteristiche

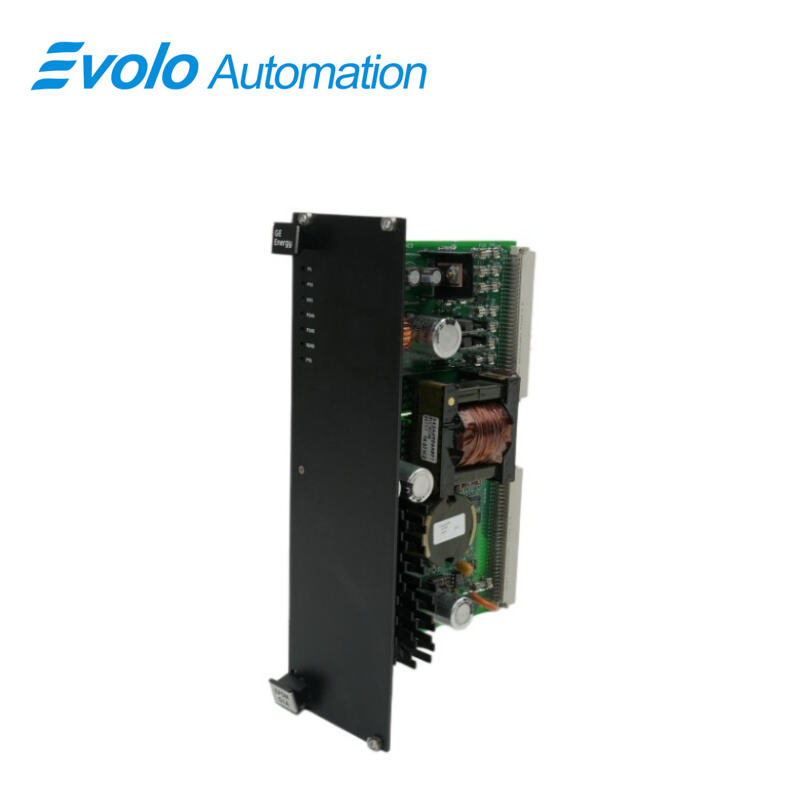

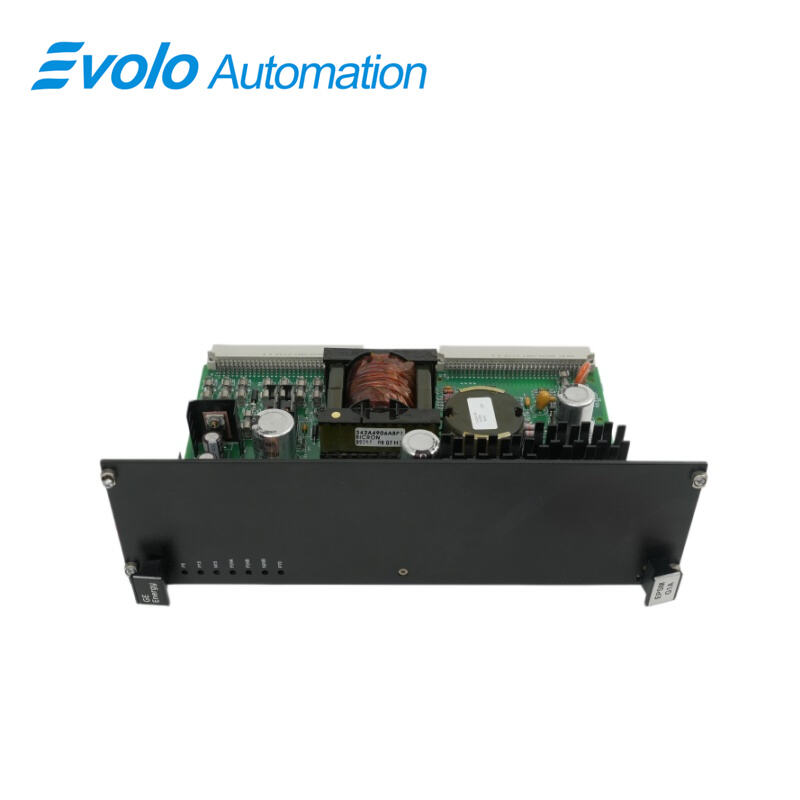

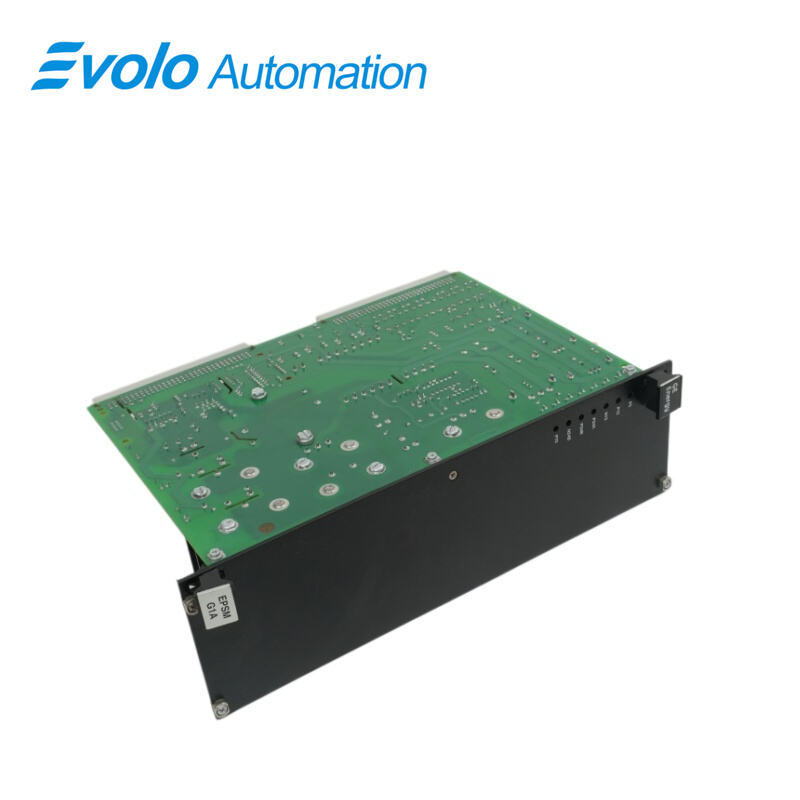

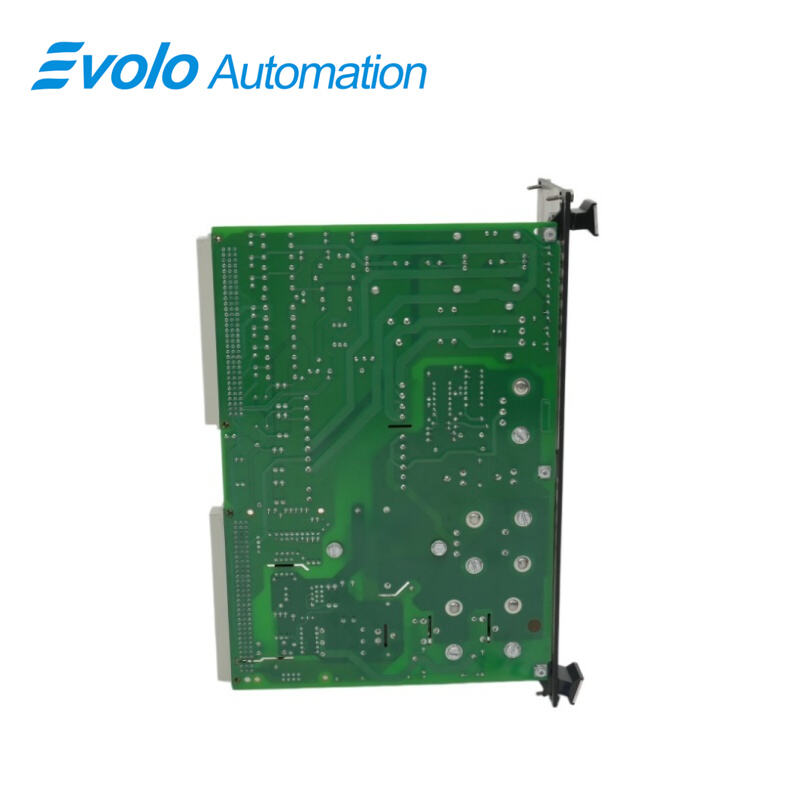

La piastra frontale della scheda è piuttosto grande. Sulla superficie di questa piastra sono presenti sette LED. Ciascun LED è dotato di una propria etichetta. Il numero identificativo della scheda e il logo del produttore sono inoltre riportati sul pannello frontale.

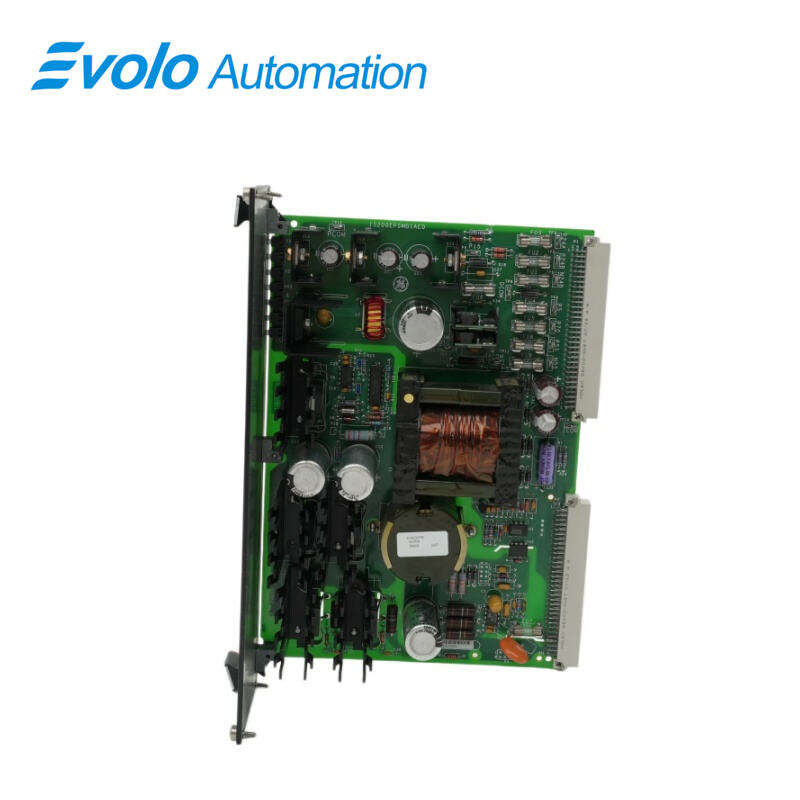

Il modulo ha un trasformatore, un induttore Bicron (B9309 0912), una bobina induttiva più piccola in L2 e cinque transistor con dissipatori di calore. Sulla scheda sono presenti anche quattro componenti aggiuntivi per dissipatori di calore in varie posizioni

Vengono utilizzati condensatori elettrolitici assiali e condensatori elettrolitici ad alta tensione. Sulla scheda sono impiegati anche altri condensatori, tra cui un condensatore a disco nel quadrante in alto a destra. Vengono utilizzati sia resistori a film metallico che resistori compositi al carbonio.

Sulla scheda sono presenti nove fusibili. Sebbene otto di essi siano raggruppati insieme, il fusibile FU7 è separato dagli altri. Sulla scheda sono inoltre utilizzati circuiti integrati e punti di prova TP. Sono inoltre presenti due connettori per scheda backplane.

Applicazioni

Applicazione di controllo del regolatore

L'EPSMG2 converte la tensione del bus in corrente continua (dc link) nelle tensioni necessarie per controllare il regolatore EX2100. Un modulo EPSMG2 è installato nel pannello posteriore del regolatore di eccitazione ERBPH A nei sistemi semplici (ERBP). Nei sistemi ridondanti, un EPSMG2 è installato nell'ERBP (M1) e un altro nell'ERRBH A, pannello posteriore ridondante del regolatore di eccitazione (ERRB M2/C). Aumentando le distanze di strisciamento (creep) e di isolamento (clearance), l'EPSD montato sull'EPSMG2 modifica il percorso di ingresso dell'alimentazione, consentendo all'EPSMG2 di accettare tensioni più elevate. L'EPSD funge inoltre da fusibile tra la sorgente di alimentazione del regolatore (dc link) e il buck-regolatore. L'EPSMG2 fornisce all'ERBP e all'ERRB le seguenti tensioni in corrente continua: +5 V cc, 15 V cc e 24 V cc. Anche i moduli esterni sono alimentati come segue:

24 volt in corrente continua (P24B/N24B) per alimentare ventilatori, relè e la scheda di retroazione in corrente continua ，

70 V in corrente continua isolati con funzione di 'contact-wetting' (+70 V cc) (P70) sulla scheda di terminazione, sulla scheda di scarica dinamica e sulla scheda di relè ridondante ，

20 V in corrente alternata isolati (AC17) per alimentare il gate degli IGBT e la scheda di scarica dinamica ，

55 V cc (P55/N55) ai circuiti rilevatori di massa della scheda opzioni .

Applicazione del sistema di controllo dell’eccitazione

L’EPSMG1 converte i 125 V cc provenienti dal modulo di distribuzione di potenza (PDM) nelle tensioni necessarie per il controllo dell’eccitazione EX2100. Ciascuno dei controller M1, M2 e C è alimentato da tre EPSMG1 indipendenti. Questi sono installati nel backplane di alimentazione dell’eccitatore (EPBP) A nell’armadio di controllo, denominato EPBPG, posizionato al di sotto del backplane dell’eccitatore (EBKP) A EBKPG. L’alimentazione viene trasferita dall’EPSMG1 all’EPBP tramite i connettori P1 e P2, ai quali sono collegati i cavi destinati all’EBKP e ad altre schede. L’EPSMG1 fornisce alimentazione al backplane dell’assieme di controllo alle tensioni di +5 V cc, ±15 V cc e 24 V cc. I moduli esterni sono inoltre alimentati come segue: 24 volt in corrente continua per ventilatori, modulo di diseccitazione, modulo di by-pass (crowbar), modulo rilevatore di massa e modulo di tensione/corrente di campo.

Sostituzione offline

1. Assicurarsi che l’eccitatore sia stato disattivato.

2. Aprire lo sportello del quadro di controllo e verificare che gli indicatori di alimentazione delle alimentazioni EPDM ed EPSMG1 non siano accesi.

3. Rimuovere con attenzione l’EPSMG1 dall’EPBP come segue:

1. Allentare le viti vicino alle linguette di espulsione nella parte superiore e inferiore della facciata (le viti sulla facciata sono fissate e non devono essere rimosse).

2. Rimuovere il modulo sollevando le linguette di espulsione.

3. Estrarlo delicatamente dal suo slot nell’EPBP utilizzando entrambe le mani.

4. Inserire il nuovo EPSMG1 nello slot appropriato nella sezione EPBP (sezione M1 per eccitatori in configurazione semplice, oppure sezioni M1, M2 o C per eccitatori ridondanti).

5. Iniziare l’inserimento della scheda premendo saldamente, contemporaneamente con i pollici, la parte superiore e quella inferiore della facciata.

6. Completare l’inserimento del modulo nello slot serrando alternativamente le viti nella parte superiore e inferiore della facciata. Per garantire un corretto allineamento del modulo, serrare le viti in modo uniforme.

7. Collegare l'alimentazione alla sezione M1 dell'EPBP proveniente dall'EPDM e verificare che i LED indicatore di alimentazione dell'EPSMG1 si accendano. Verificare inoltre che i LED verdi di alimentazione sulle schede controller M1 siano anch'essi accesi.

Sostituzione online (ridondante)

È possibile sostituire un EPSMG1 guasto mentre l'eccitatore è in funzione in un sistema di controllo dell'eccitazione ridondante. È possibile lasciare l'EPSMG1 guasto al suo posto e far funzionare l'eccitatore sugli EPSMG1 rimanenti. Tuttavia, se si verifica un secondo guasto in un'altra sezione di controllo, l'eccitatore si arresterà. Se si desidera sostituire l'EPSMG1, seguire i passaggi riportati di seguito per sostituire l'EPSMG1 in un sistema di controllo ridondante in esercizio.

1. Aprire lo sportello del quadro di controllo e controllare gli indicatori presenti sulla parte anteriore dei tre moduli EPSMG1 per identificare l'EPSMG1 guasto. Alcuni o tutti gli indicatori verdi del modulo guasto

risulteranno spenti, così come gli indicatori associati alla relativa scheda controller

2. Verificare che il controllo sia stato trasferito all'altro master controllando i LED sulla scheda Selettore di Eccitatrice IS200ESELH A (ESEL) montata nel modulo EBKP.

3. Disalimentare la sezione EPBP contenente l'EPSMG1 da sostituire. Questa sezione viene disalimentata spegnendo l'uscita corrispondente del modulo di distribuzione dell'alimentazione per l'eccitatrice (EPDM).

4. Verificare che l'indicatore LED sulla sezione corrispondente dell'EPDM sia spento, nonché gli indicatori sull'EPSMG1 e sul relativo controller:

5. Rimuovere l'EPSMG1 dal modulo EPBP con attenzione come segue:

Allentare le viti vicino alle linguette di espulsione nella parte superiore e inferiore della facciata. (Le viti sulla facciata sono a incastro e non devono essere rimosse.)

Rimuovere il modulo sollevando le linguette di espulsione.

Estrarlo delicatamente dal suo slot tenendolo con entrambe le mani.

6. Inserire l'EPSMG1 di sostituzione nello slot appropriato del modulo EPBP.

7. Iniziare l'inserimento della scheda premendo saldamente, contemporaneamente con i pollici, la parte superiore e quella inferiore della facciata.

8. Completare il posizionamento del modulo nello slot serrando alternativamente le viti in alto e in basso sulla piastra frontale. Per garantire che il modulo sia inserito correttamente, serrare le viti in modo uniforme,

9. Collegare l'alimentazione alla sezione appropriata dell'EPBP proveniente dall'EPDM e verificare che i LED indicatore di alimentazione dell'EPSMG1 si accendano. Assicurarsi che i LED di alimentazione verdi sulle relative schede di controllo si accendano.

Domande frequenti

Che cos'è l'IS200EPSMG1A?

L'IS200EPSMG1A è un modulo di alimentazione per eccitatore sviluppato da GE nell'ambito del sistema di controllo per turbine Mark VI

Quali sono i componenti principali dell'IS200EPSMG1A?

L'EPsM è composto da due sezioni principali: un regolatore step-down (buck-regulator) e un invertitore push-pull. Queste sezioni operano congiuntamente per regolare la tensione di ingresso e generare le diverse tensioni di uscita richieste.

Qual è la funzione del regolatore step-down (buck-regulator)? informazioni sull'IS200EPSMG1A ?

Il regolatore in discesa è responsabile della conversione della tensione di ingresso in una tensione intermedia continua di 50 V. Questa tensione intermedia costituisce una fase cruciale nel processo di conversione della potenza all'interno dell'EPSM,

In che modo l'invertitore push-pull contribuisce alle funzionalità dell'IS200EPSMG1A?

L'invertitore push-pull utilizza la tensione intermedia generata dal regolatore in discesa per produrre le multiple tensioni di uscita richieste. Opera in sinergia con il regolatore in discesa per garantire una fornitura di potenza stabile e affidabile al sistema di controllo.

Qual è il ruolo del trasformatore nell'invertitore push-pull? informazioni sull'IS200EPSMG1A ?

Il trasformatore impiegato nell'invertitore push-pull fornisce l'isolamento ad alta tensione tra la sorgente di tensione di ingresso e l'uscita fornita al sistema di controllo. Tale isolamento garantisce la sicurezza e previene eventuali danni ai componenti del sistema di controllo.
