Modul Catu Daya Eksitator IS200EPSMG1A

Ikhtisar

Tempat Asal:	Amerika Serikat
Nama Merek:	GE
Nomor Model:	IS200EPSMG1A
Detail Kemasan:	Baru, Segel Pabrik Asli
Waktu Pengiriman:	5-7 hari
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	Tersedia

Detil Cepat

Deskripsi

IS200EPSMG1A adalah Modul Catu Daya Eksiter yang dikembangkan oleh GE. Modul ini merupakan bagian dari Sistem Kontrol Turbin EX2100. Baik Sistem Kontrol Eksitasi EX2100 maupun Sistem Kontrol Regulator EX2100 menggunakan modul catu daya eksiter (EPSM) ini. Modul Kelompok EPSM 1 (EPSMG1) digunakan dalam sistem kontrol eksitasi, sedangkan EPSM

Modul Grup 2 (EPSMG2) digunakan dalam pengendali regulator. Papan catu daya pengatur eksitator (EPSD) dipasang pada EPSMG2. EPSM terdiri dari dua bagian utama: buck-regulator dan inverter push-pull. Buck-regulator mengubah tegangan masukan menjadi tegangan menengah sebesar 50 V dc. Tegangan menengah ini kemudian diumpankan ke inverter push-pull, yang menghasilkan beberapa tegangan keluaran yang diperlukan. Transformator inverter push-pull menyediakan isolasi tegangan tinggi antara sumber tegangan masukan dan tegangan keluaran yang diberikan ke sistem pengendali.

tegangan menengah ini kemudian diumpankan ke inverter push-pull, yang menghasilkan beberapa tegangan keluaran yang diperlukan. Transformator inverter push-pull menyediakan isolasi tegangan tinggi antara sumber tegangan masukan dan tegangan keluaran yang diberikan ke sistem pengendali.

Fitur

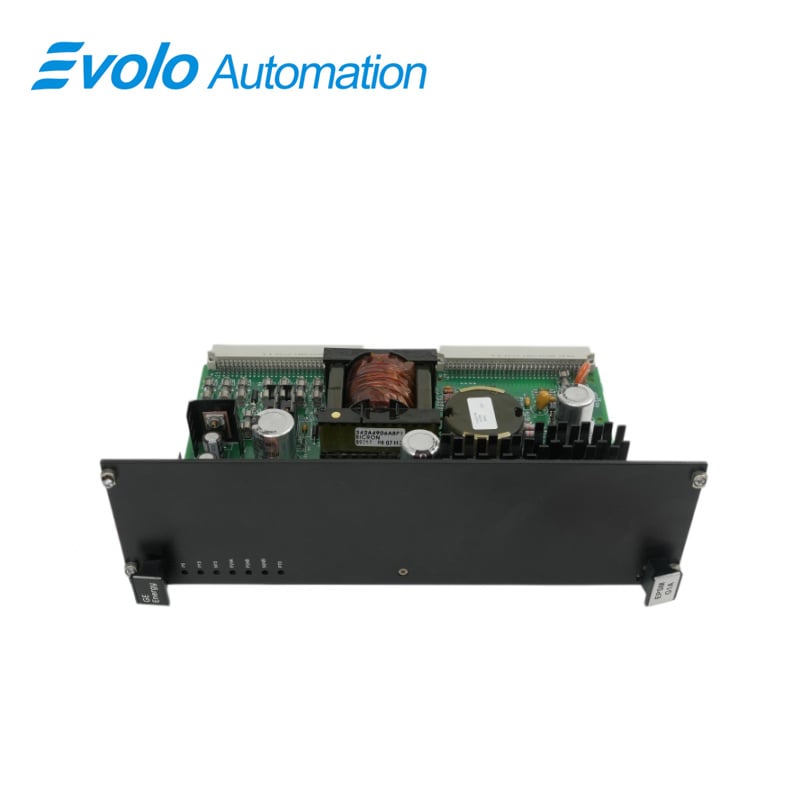

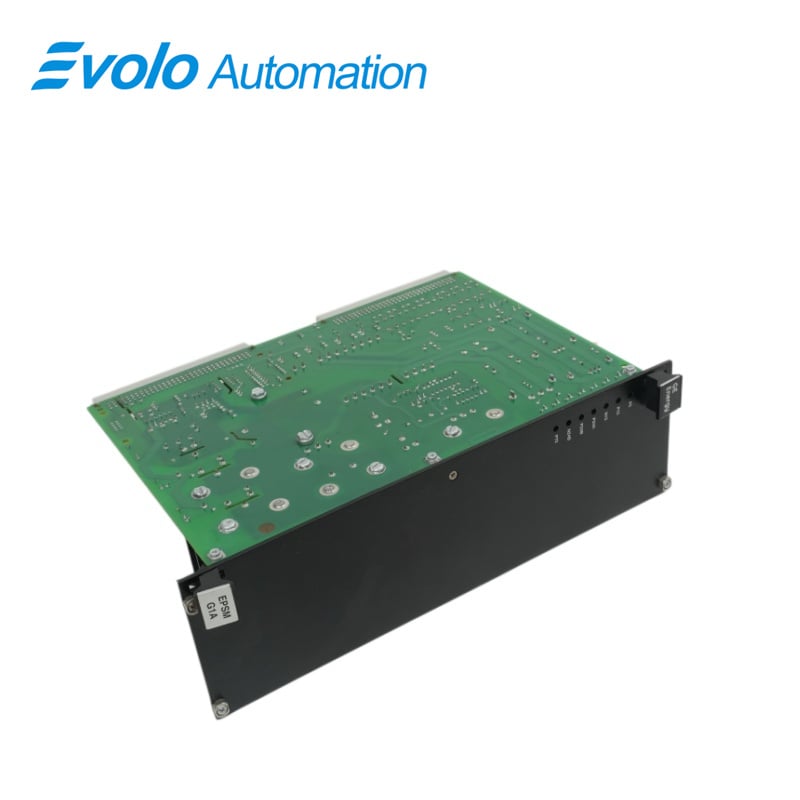

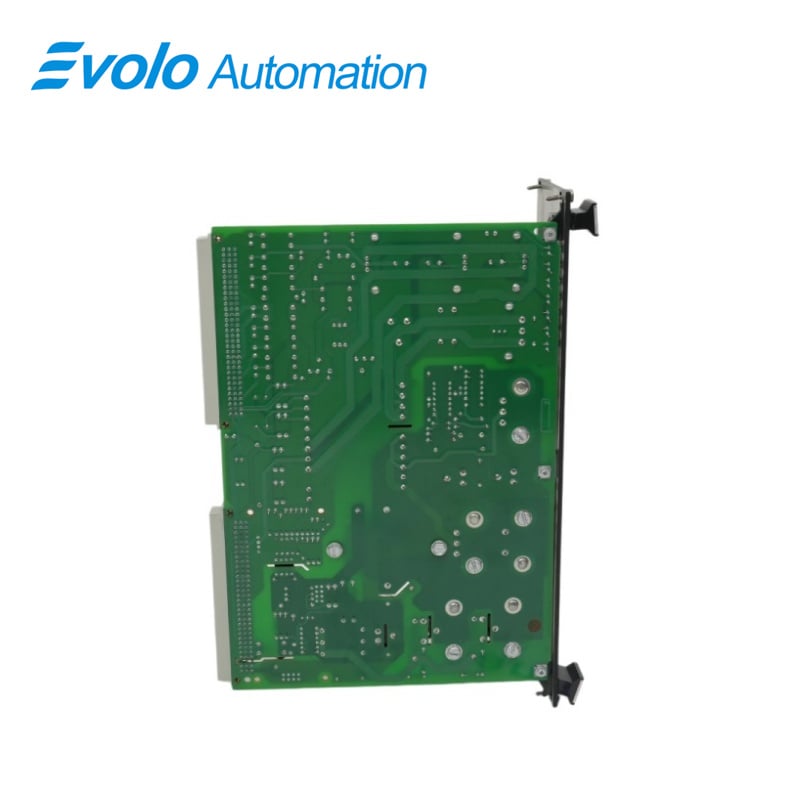

Permukaan depan papan ini cukup besar. Pada permukaan pelat mukanya terdapat tujuh lampu LED. Masing-masing lampu memiliki label tersendiri. Nomor identifikasi papan serta logo produsen juga ditampilkan pada panel depan.

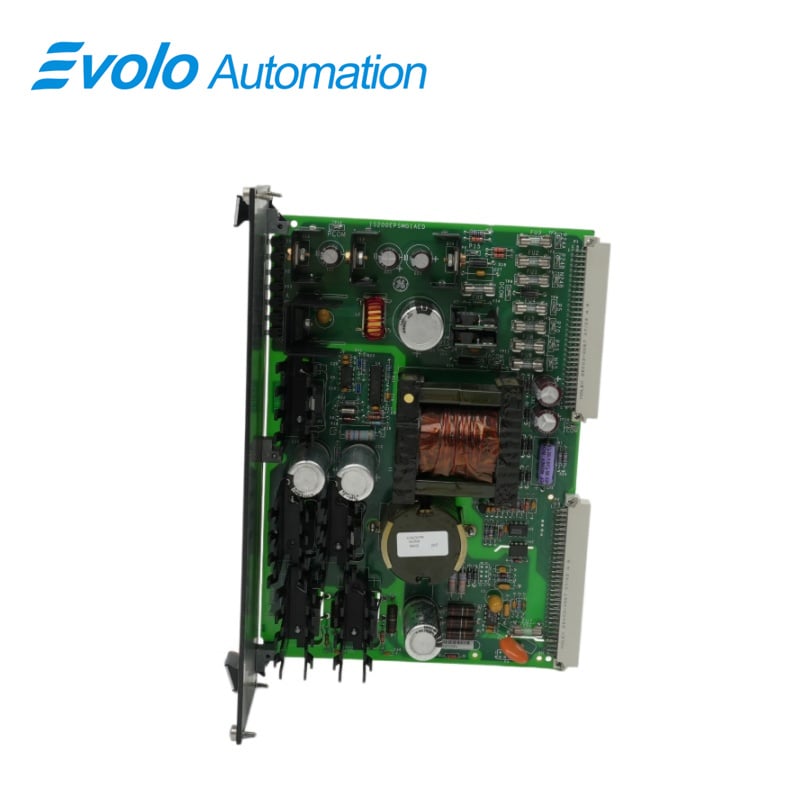

Modul ini memiliki trafo, induktor Bicron (B9309 0912), kumparan induktor yang lebih kecil di L2, dan lima transistor dengan heatsink. Empat komponen heatsink tambahan dapat ditemukan pada papan dalam berbagai posisi

Digunakan kapasitor elektrolit aksial dan kapasitor elektrolit tegangan tinggi. Kapasitor lain juga digunakan pada papan, termasuk kapasitor cakram di kuadran kanan atas. Digunakan pula resistor film logam dan resistor komposit karbon.

Terdapat sembilan sekering pada papan. Meskipun delapan di antaranya dikelompokkan bersama, sekering FU7 terpisah dari yang lain. Sirkuit terpadu (IC) dan titik uji TP juga digunakan pada papan. Selain itu, terdapat dua konektor papan backplane pada papan tersebut.

Aplikasi

Aplikasi Pengendali Regulator

EPSMG2 mengubah tegangan bus tautan dc menjadi tegangan-tegangan yang diperlukan untuk mengendalikan regulator EX2100. Satu unit EPSMG2 dipasang pada Backplane Regulator Eksiter ERBPH A dalam sistem simplex (ERBP). Pada sistem redundan, satu unit EPSMG2 dipasang pada ERBP (M1) dan unit lainnya dipasang pada Backplane Redundan Regulator Eksiter ERRBH A (ERRB M2/C). Dengan meningkatkan jarak merayap (creep) dan jarak bebas (clearance), modul EPSD yang terpasang pada EPSMG2 memodifikasi jalur masukan daya, sehingga EPSMG2 mampu menerima tegangan yang lebih tinggi. Modul ini juga berfungsi sebagai sekering antara sumber daya regulator (tautan dc) dan buck-regulator. EPSMG2 menyediakan tegangan +5 V dc, 15 V dc, dan 24 V dc bagi ERBP dan ERRB. Modul eksternal juga dialiri daya sebagai berikut:

24 volt arus searah (P24B/N24B) untuk menggerakkan kipas, relai, dan papan umpan balik arus searah ，

Arus searah +70 V terisolasi dengan kontak basah (P70) pada papan terminal, papan pelepasan dinamis, dan papan relai redundan ，

20 V arus bolak-balik terisolasi (AC17) untuk menggerakkan gerbang IGBT dan papan pelepasan dinamis ，

55 V dc (P55/N55) ke sirkuit detektor tanah pada kartu opsi .

Aplikasi Sistem Pengendali Eksitasi

EPSMG1 mengubah 125 V dc dari modul distribusi daya (PDM) menjadi tegangan-tegangan yang dibutuhkan untuk pengendali eksitasi EX2100. Masing-masing pengendali M1, M2, dan C diberi daya oleh tiga unit EPSMG1 yang terpisah. EPSMG1 dipasang di EPBPG (Exciter Power Backplane Group) dalam kabinet pengendali, yaitu A Exciter Power Backplane (EPBP), yang berada di bawah EBKPG A Exciter Backplane (EBKP). Daya ditransfer dari EPSMG1 ke EPBP melalui konektor P1 dan P2 untuk kabel-kabel ke EBKP dan papan-papan lainnya. EPSMG1 menyediakan daya ke backplane rakitan pengendali pada +5 V dc, 15 V dc, dan 24 V dc. Modul-modul eksternal juga diberi daya sebagai berikut: 24 volt arus searah untuk kipas, modul de-eksitasi, modul crowbar, modul detektor tanah, serta modul tegangan/arus medan.

Penggantian Offline

1. Pastikan eksitator telah dinonaktifkan.

2. Buka pintu kabinet kontrol dan pastikan indikator daya pada catu daya EPDM dan EPSMG1 tidak menyala.

3. Lepaskan EPSMG1 dari EPBP dengan hati-hati sebagai berikut:

1. Kendurkan sekrup di dekat tab pencabut (ejector tabs) di bagian atas dan bawah pelat muka. (Sekrup pada pelat muka bersifat terkunci/captive dan tidak boleh dilepas.)

2. Lepaskan modul dengan mengangkat tab pencabut (ejector tabs).

3. Tarik modul secara perlahan dari slotnya di EPBP menggunakan kedua tangan.

4. Masukkan EPSMG1 pengganti ke dalam slot yang sesuai di bagian EPBP (bagian M1 untuk eksiter simplex, atau bagian M1, M2, atau C untuk eksiter redundan).

5. Mulailah memasukkan papan ke posisinya dengan menekan bagian atas dan bawah pelat muka secara kuat menggunakan ibu jari secara bersamaan.

6. Selesaikan pemasangan modul ke dalam slot dengan mengencangkan sekrup di bagian atas dan bawah pelat muka secara bergantian. Untuk memastikan modul terpasang secara rata, kencangkan sekrup secara merata.

7. Hubungkan catu daya ke bagian M1 EPBP dari EPDM dan pastikan LED indikator daya EPSMG1 menyala. Periksa juga apakah LED indikator daya berwarna hijau pada papan pengendali M1 juga menyala.

Penggantian Online (Redundan)

Dimungkinkan untuk mengganti EPSMG1 yang gagal saat eksiter sedang beroperasi dalam sistem kontrol eksitasi redundan. Anda dapat membiarkan EPSMG1 yang gagal tetap terpasang dan menjalankan eksiter menggunakan EPSMG1 lain yang masih berfungsi. Namun, jika terjadi kegagalan kedua pada bagian kontrol lainnya, eksiter akan berhenti beroperasi. Jika Anda ingin mengganti EPSMG1, ikuti langkah-langkah berikut untuk mengganti EPSMG1 dalam sistem kontrol redundan yang sedang beroperasi (online).

1. Buka pintu kabinet pengendali dan periksa indikator di bagian depan ketiga modul EPSMG1 guna memastikan modul EPSMG1 yang gagal. Sebagian atau seluruh indikator berwarna hijau pada modul yang gagal

akan padam, begitu pula indikator pada pengendali terkait

2. Verifikasi bahwa kontrol telah dialihkan ke master lain dengan memeriksa LED pada papan Pemilih Eksitator IS200ESELH A (ESEL) yang terpasang di EBKP.

3. Matikan pasokan daya pada bagian EPBP yang berisi EPSMG1 yang akan diganti. Bagian ini dimatikan dengan mematikan keluaran modul distribusi daya eksitator (EPDM) yang sesuai.

4. Verifikasi bahwa indikator LED pada bagian EPDM yang sesuai telah padam, demikian pula indikator pada EPSMG1 dan pengendali terkait:

5. Lepaskan EPSMG1 dari EPBP secara hati-hati sebagai berikut:

Kendurkan sekrup di dekat tab penekan (ejector tabs) di bagian atas dan bawah pelat muka. (Sekrup pada pelat muka bersifat terkunci/captive dan tidak boleh dilepas.)

Lepaskan modul dengan mengangkat tab penekan (ejector tabs).

Tarik perlahan modul tersebut dari slot-nya menggunakan kedua tangan.

6. Masukkan EPSMG1 pengganti ke dalam slot yang sesuai di EPBP.

7. Mulailah memasang papan dengan menekan bagian atas dan bawah pelat muka secara mantap menggunakan ibu jari Anda secara bersamaan.

8. Selesaikan pemasangan modul ke dalam slot dengan mengencangkan sekrup di bagian atas dan bawah pelat muka secara bergantian. Untuk memastikan modul terpasang secara rata, kencangkan sekrup secara merata,

9. Hubungkan catu daya ke bagian yang sesuai pada EPBP dari EPDM dan pastikan indikator LED daya EPSMG1 menyala. Pastikan LED daya berwarna hijau pada papan pengendali yang sesuai juga menyala.

Pertanyaan yang Sering Diajukan

Apa itu IS200EPSMG1A?

IS200EPSMG1A adalah Modul Catu Daya Eksiter yang dikembangkan oleh GE di bawah Sistem Pengendali Turbin Mark VI

Apa saja komponen utama IS200EPSMG1A?

EPsM terdiri atas dua bagian utama: regulator buck dan inverter push-pull. Kedua bagian ini bekerja bersama untuk mengatur tegangan masukan serta menghasilkan beberapa tegangan keluaran sesuai kebutuhan.

Apa fungsi regulator buck? tentang IS200EPSMG1A ?

Regulator buck bertanggung jawab untuk mengubah tegangan masukan menjadi tegangan arus searah (dc) perantara sebesar 50 V. Tegangan perantara ini berfungsi sebagai langkah penting dalam proses konversi daya di dalam EPSM,

Bagaimana inverter push-pull berkontribusi terhadap fungsi IS200EPSMG1A?

Inverter push-pull memanfaatkan tegangan perantara yang dihasilkan oleh regulator buck untuk menghasilkan berbagai tegangan keluaran yang dibutuhkan. Inverter ini beroperasi secara bersamaan dengan regulator buck guna memastikan pengiriman daya yang stabil dan andal ke sistem kontrol.

Peran apa yang dimainkan trafo dalam inverter push-pull? tentang IS200EPSMG1A ?

Trafo yang digunakan dalam inverter push-pull berfungsi memberikan isolasi tegangan tinggi antara sumber tegangan masukan dan tegangan keluaran yang diberikan ke sistem kontrol. Isolasi ini menjamin keselamatan serta mencegah kemungkinan kerusakan pada komponen sistem kontrol.
