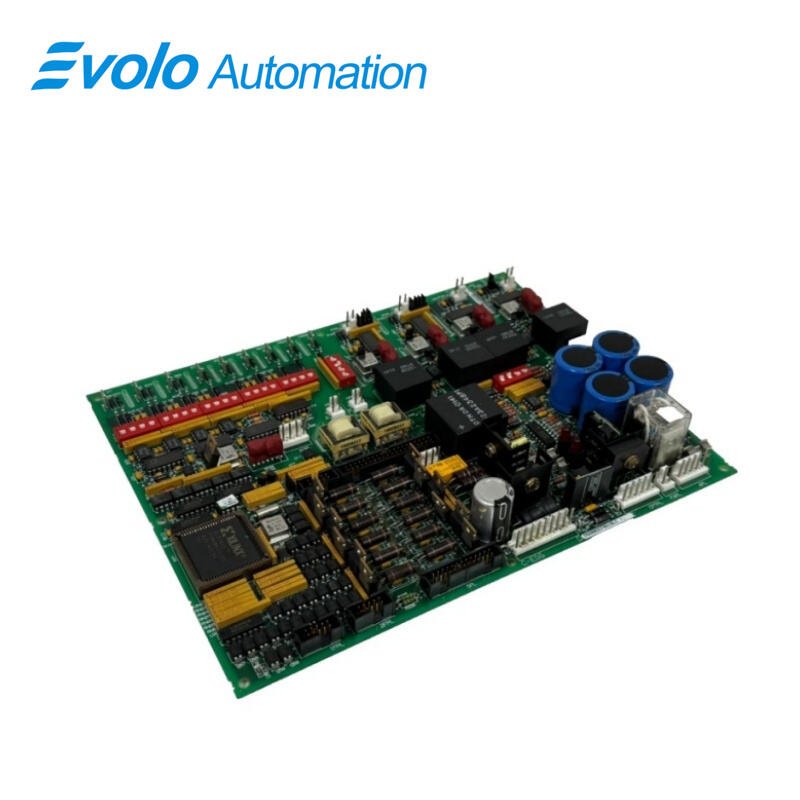

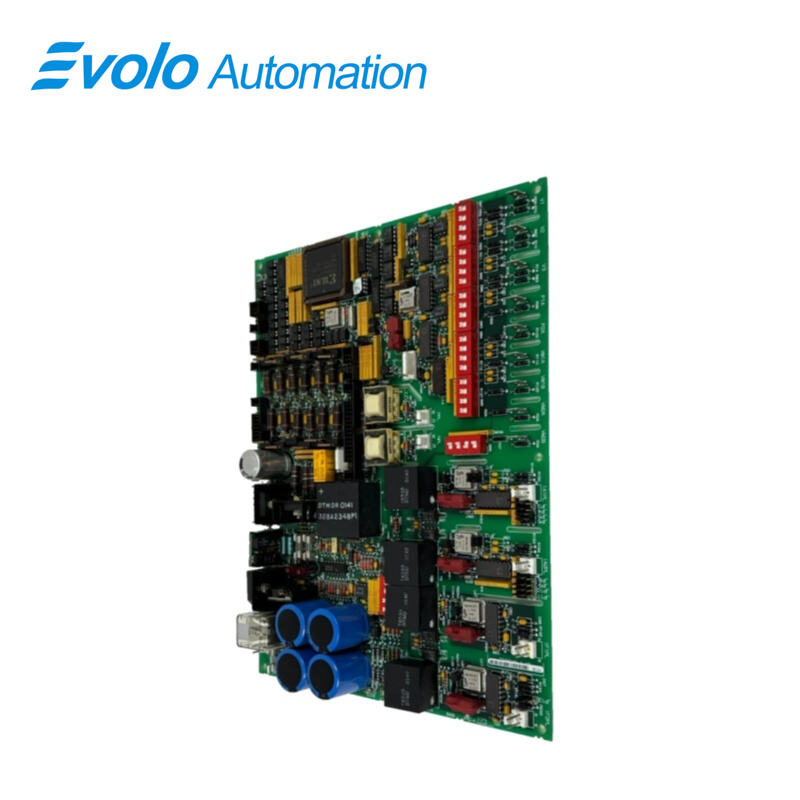

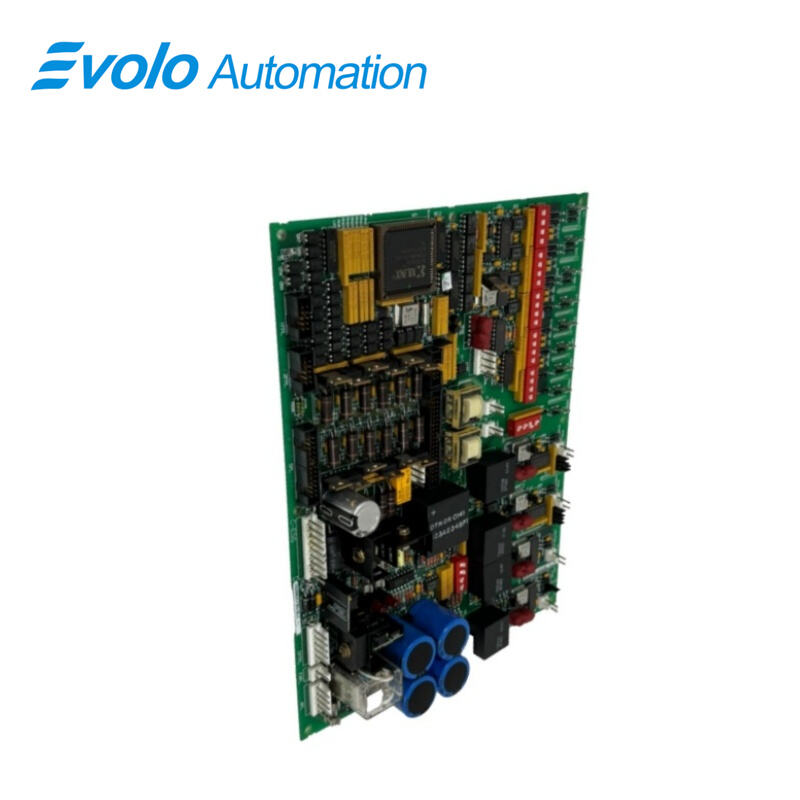

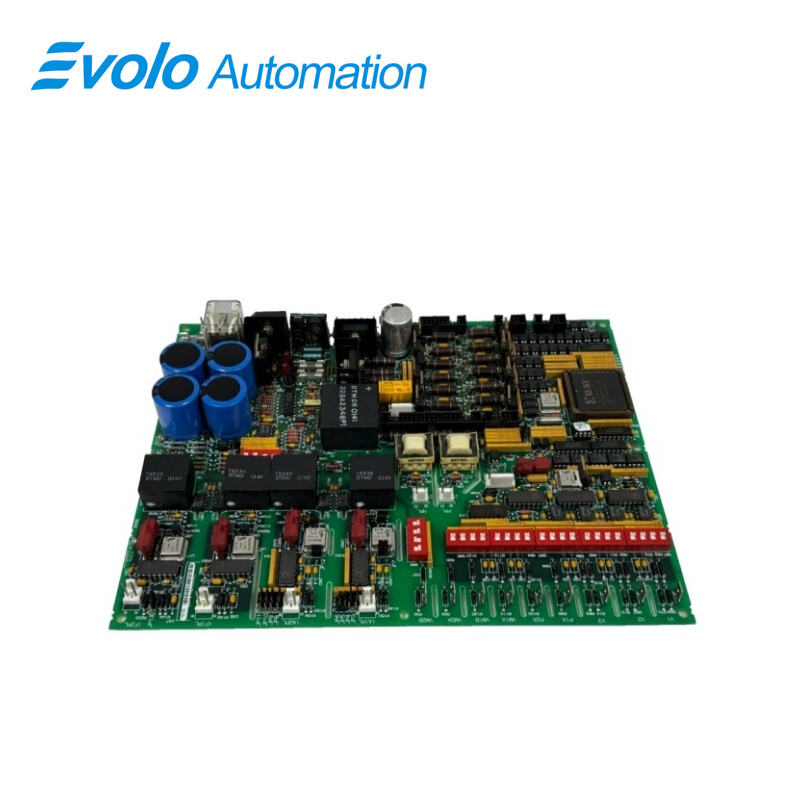

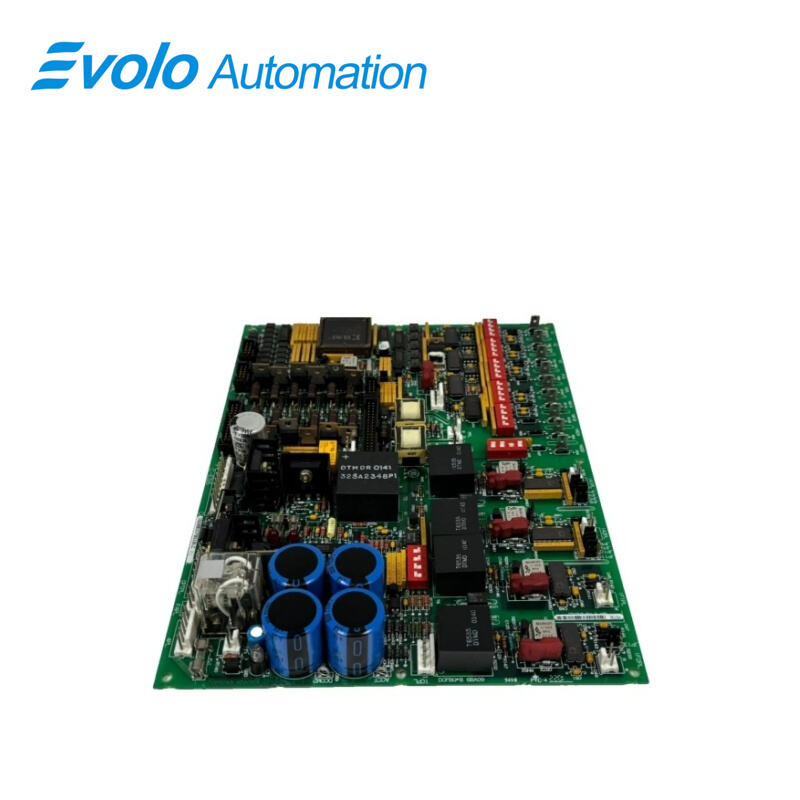

Scheda di alimentazione DS200DCFBG1BLC

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	DS200DCFBG1BLC
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Specifiche

Descrizione

DS200DCFBG1BLC è una scheda di retroazione per alimentatore in corrente continua prodotta e progettata da General Electric, utilizzata nelle applicazioni EX2000, DC2000, CB2000, FC2000, GF2000, ME2000 e AC2000, nonché nei sistemi di comando IGBT. L’EX2000 utilizza la scheda per uno scopo diverso rispetto a quello per cui viene impiegata nel sistema di comando. La scheda di alimentazione (DCFB) riceve l’alimentazione in ingresso in corrente alternata da 38 V e 115 V (oppure in corrente continua da 24 V) dal trasformatore di alimentazione di controllo (CPT) e fornisce l’alimentazione di livello di controllo al sistema di comando e un’alimentazione in corrente alternata da 115 V (NA) ai ventilatori dell’involucro. La scheda DCFB include i seguenti circuiti:

Alimentatori di livello di controllo (+5, ±15 e ±24 Vcc)

Circuiti di alimentazione del campo motore (escluso il modulo SCR)

Circuiti di pilotaggio per i generatori di impulsi di gate del campo motore SCR.

Aree di Applicazione

Questo modulo è ampiamente utilizzato nell’automazione industriale, nei sistemi elettrici, nel controllo di processo, nella produzione industriale, nel settore ferroviario e nel controllo del traffico, nonché in altri ambiti. Le applicazioni specifiche includono:

Alimentazione del circuito di eccitazione in un sistema di eccitazione.

Regolazione della tensione del generatore.

Controllo del sistema di azionamento.

Sistemi di controllo per l'automazione industriale.

Circuiti VCO con retroazione di tensione e corrente

La scheda DCFB include circuiti oscillatori controllati in tensione (VCO) che convertono le tensioni di ingresso in segnali di frequenza. Ciascun VCO ha una frequenza di uscita nominale di 250 kHz. La frequenza di uscita varia da 0 a 500 kHz, in funzione della tensione di ingresso. Le uscite dei VCO vengono inviate alla scheda SDcc/1 Dcc tramite il connettore 1PL per fornire il feedback sui seguenti parametri:

Tensione di ingresso CA del ponte SCR

Tensione del ponte di uscita

Tensione del motore (NA)

Segnali in millivolt provenienti dai derivatori di campo

Segnali in millivolt provenienti dai derivatori dell'armatura

Il circuito VCO del ponte di uscita fornisce un segnale di retroazione alla scheda SDCC/LDCC attraverso il connettore 1PL, piedino 13 (1PL-13). L'interruttore DIP SW4 viene utilizzato per scalare la tensione applicata al circuito. Un circuito di ricostruzione frequenza-tensione fornisce un segnale diagnostico per il punto di prova TP37 sulla scheda SDCC/LDCC attraverso il collegamento 1PL-37. Il segnale di tensione del ponte diagnostico può essere visualizzato utilizzando un oscilloscopio con accoppiamento in alternata (AC). Il secondo VCO fornisce una retroazione relativa alla tensione del motore alla scheda SDCC/LDCC attraverso il collegamento 1PL-39. L'interruttore DIP SW5 viene utilizzato per scalare la tensione applicata al circuito.

Alimentatori

La scheda DCFB riceve 38 V ca (±10%) dal trasformatore di potenza CPT (24 V cc). Questa tensione viene raddrizzata a onda intera e filtrata per produrre le uscite non regolate ±24 V cc. L'uscita +24 V cc è tarata a 3 A, mentre l'uscita -24 V cc è tarata a 1 A. I regolatori presenti sulla scheda DCFB derivano ±15 V cc dagli alimentatori ±24 V cc. Le uscite ±15 V cc sono ciascuna tarata a 0,8 A, di cui 0,25 A è disponibile per carichi esterni. La scheda DCFB genera inoltre un'uscita +5 V cc, 4 A, partendo dall'alimentatore +24 V cc. Il segnale /PSEN sul connettore 2PL passa allo stato logico basso TTL quando l'alimentatore +5 V cc è in regolazione, mentre passa allo stato alto se l'alimentatore +5 V cc esce dalla regolazione. Quando è alto, il segnale /PSEN genera un reset del microprocessore sulla scheda di controllo motore (SDCC/LDCC).

La scheda DCFB fornisce alimentazioni in corrente continua isolate a +5 V e ±15 V per alimentare i circuiti di retroazione della corrente di armatura. Le uscite dell'alimentatore sono protette contro i cortocircuiti mediante i fusibili FU2 e FU3 (7 A, 2AG). I diodi a emissione luminosa (LED) CR51 e CR55 indicano il fusibile interrotto per questi fusibili. L'uscita in corrente alternata a 115 V è protetta dal fusibile FU1 (1/2 A, 2AG). La lampada al neon LT1 indica il fusibile interrotto per FU1.

Domande frequenti

Qual è il significato della larghezza di banda in un sistema di controllo a retroazione? circa DS200DCFBG1BLC?

La larghezza di banda in un sistema di controllo a retroazione determina la rapidità con cui l'alimentatore può rispondere alle variazioni del carico o della tensione di ingresso. Una larghezza di banda maggiore consente tempi di risposta più rapidi, ma può anche introdurre problemi di stabilità se non opportunamente compensata. D’altra parte, una larghezza di banda minore comporta una risposta più lenta, ma garantisce una maggiore stabilità.

Cos’è la compensazione del ciclo in un sistema di retroazione di un alimentatore in corrente continua? circa DS200DCFBG1BLC?

La compensazione del loop è una tecnica utilizzata per stabilizzare il sistema di retroazione in un alimentatore DC, prevenendo oscillazioni e garantendo una regolazione fluida. Essa prevede l’aggiunta di componenti di compensazione, come resistori e condensatori, nel loop di retroazione per controllare la risposta in fase e in guadagno.

Qual è il ruolo degli amplificatori operazionali (op-amp) in una scheda di retroazione? circa DS200DCFBG1BLC?

Gli amplificatori operazionali (op-amp) sono un componente fondamentale nelle schede di retroazione, utilizzati principalmente per l’amplificazione del segnale e il rilevamento degli errori. Essi confrontano la tensione o la corrente in uscita con il segnale di riferimento e generano una tensione d’errore in base alla differenza.
