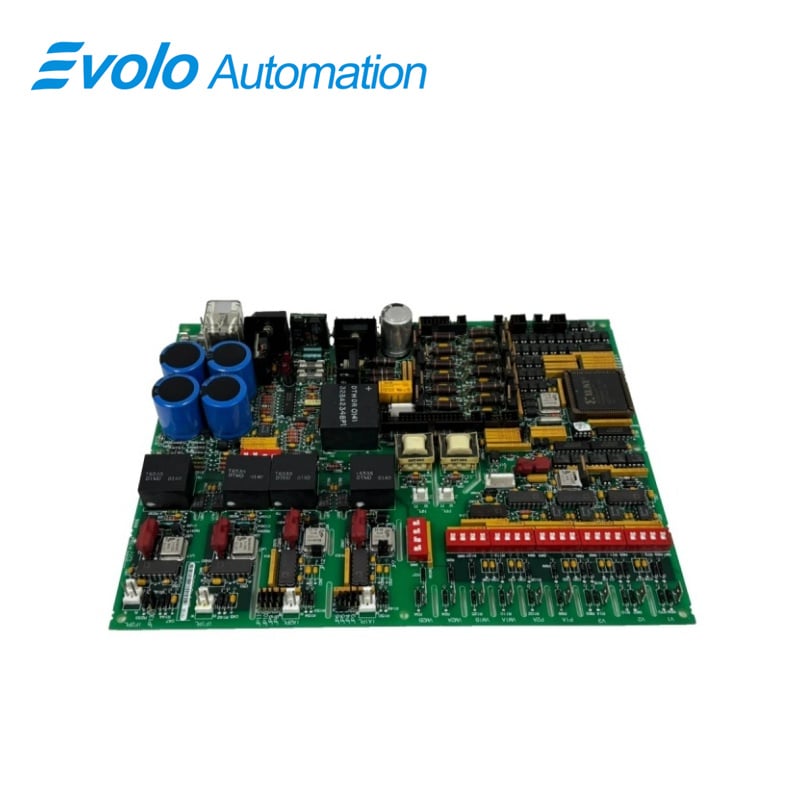

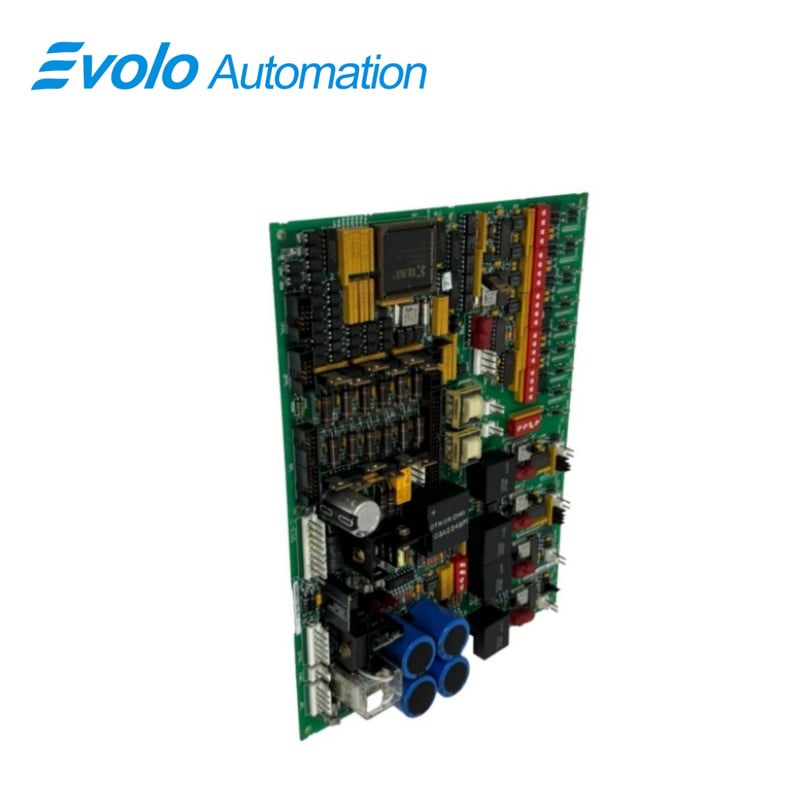

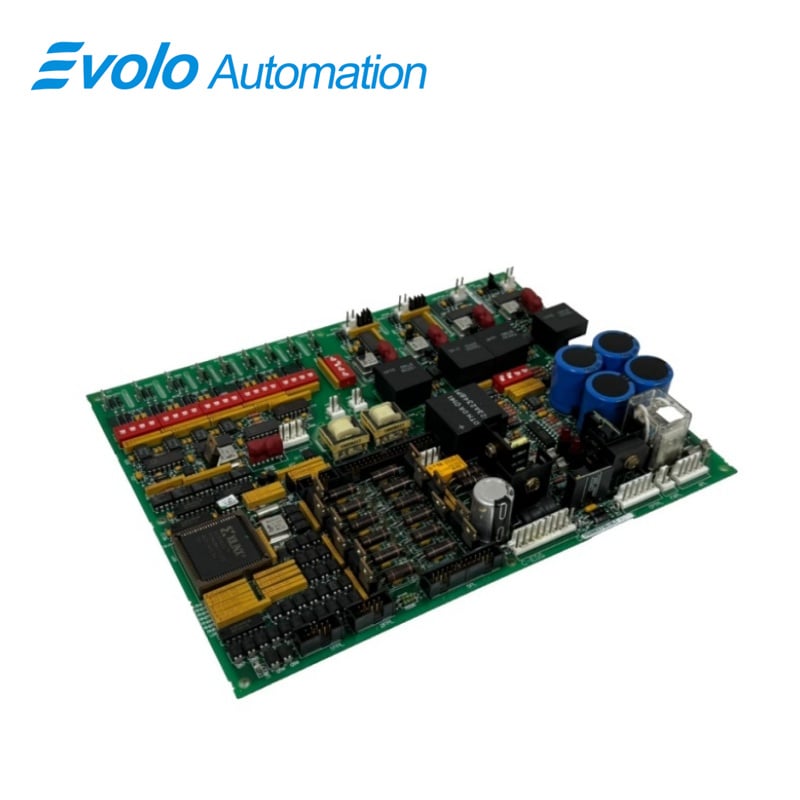

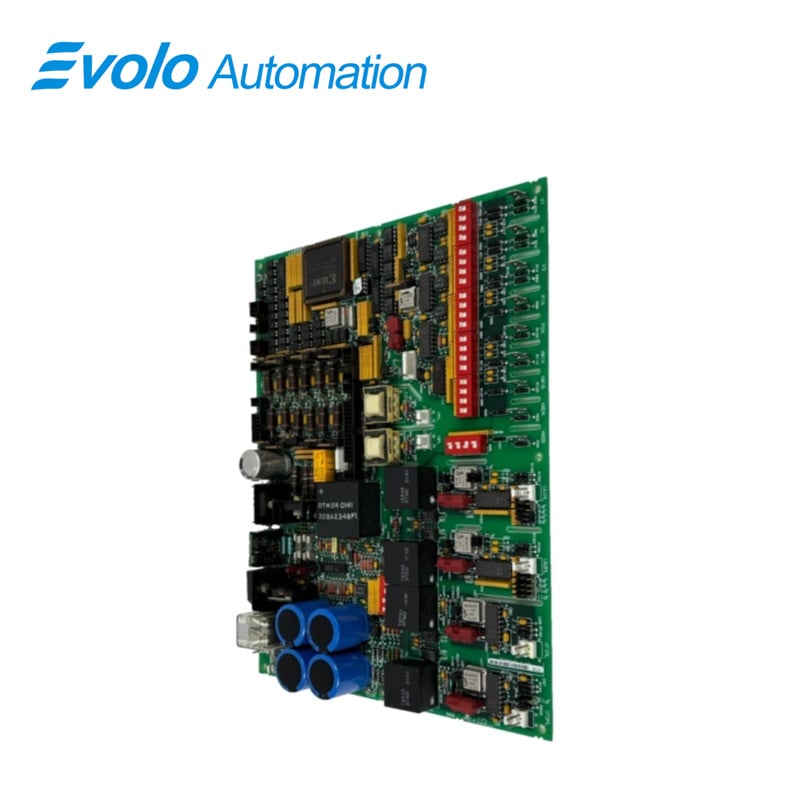

Papan Catu Daya DS200DCFBG1BLC

Ikhtisar

Tempat Asal:	Amerika Serikat
Nama Merek:	GE
Nomor Model:	DS200DCFBG1BLC
Detail Kemasan:	Baru, Segel Pabrik Asli
Waktu Pengiriman:	5-7 hari
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	Tersedia

Spesifikasi

Deskripsi

DS200DCFBG1BLC adalah Papan Umpan Balik Catu Daya DC yang diproduksi dan didesain oleh General Electric, digunakan dalam aplikasi EX2000, DC2000, CB2000, FC2000, GF2000, ME2000, dan AC2000 serta penggerak IGBT. EX2000 menggunakan papan ini untuk tujuan yang berbeda dibandingkan penggerak. Papan Catu Daya (DCFB) menerima daya masukan AC 38 V dan 115 V (atau DC 24 V) dari transformator daya kontrol (CPT), serta menyediakan daya tingkat kontrol untuk penggerak dan daya AC 115 V (NA) untuk kipas penyejuk enclosure. Papan DCFB mencakup rangkaian-rangkaian berikut:

Catu daya tingkat kontrol (+5, +/−15, dan +/−24 VDC)

Rangkaian catu daya medan motor (kecuali Modul SCR)

Rangkaian penggerak untuk generator pulsa gerbang SCR medan motor.

Bidang Aplikasi

Modul ini banyak digunakan dalam otomasi industri, sistem tenaga, kendali proses, manufaktur, kendali kereta api dan lalu lintas, serta bidang lainnya. Aplikasi spesifik meliputi:

Menghidupkan rangkaian eksitasi dalam suatu sistem eksitasi.

Pengaturan tegangan generator.

Pengendalian sistem penggerak.

Sistem kontrol otomasi industri.

Sirkuit VCO Umpan Balik Tegangan dan Arus

Papan DCFB mencakup rangkaian osilator terkendali tegangan (VCO) yang mengubah tegangan masukan menjadi sinyal frekuensi. Setiap VCO memiliki frekuensi keluaran nominal sebesar 250 kHz. Frekuensi keluaran bervariasi dari 0 hingga 500 kHz, tergantung pada tegangan masukan. Keluaran VCO dikirim ke papan SDCC/1 DCC melalui konektor 1PL untuk memberikan umpan balik mengenai hal-hal berikut:

Tegangan masukan AC jembatan SCR

Tegangan jembatan keluaran

Tegangan motor (NA)

Sinyal milivolt dari shunt medan

Sinyal milivolt dari shunt jangkar

Rangkaian VCO jembatan keluaran memberikan umpan balik ke papan SDCC/LDCC melalui konektor 1PL, pin 13 (1PL-13). Saklar DIP SW4 digunakan untuk menskalakan tegangan yang diberikan ke rangkaian. Rangkaian rekonstruksi frekuensi-ke-tegangan menyediakan sinyal diagnosis untuk titik uji TP37 pada papan SDCC/LDCC melalui 1PL-37. Sinyal tegangan jembatan diagnosis dapat dilihat menggunakan osiloskop yang dikopel AC. VCO kedua memberikan umpan balik mengenai tegangan motor ke papan SDCC/LDCC melalui 1PL-39. Saklar DIP SW5 digunakan untuk menskalakan tegangan yang diberikan ke rangkaian.

Sumber daya listrik

Papan DCFB menerima 38 V ac (±10%) dari CPT (24 V dc). Tegangan ini disearahkan gelombang penuh dan difilter untuk menghasilkan keluaran ±24 V dc tak teratur. Keluaran +24 V dc memiliki rating arus 3 A, sedangkan keluaran -24 V dc memiliki rating arus 1 A. Regulator pada papan DCFB menurunkan tegangan ±15 V dc dari pasokan ±24 V dc. Keluaran ±15 V dc masing-masing memiliki rating arus 0,8 A, di mana 0,25 A tersedia untuk beban eksternal. Papan DCFB juga menghasilkan keluaran +5 V dc, 4 A dari pasokan +24 V dc. Sinyal /PSEN pada 2PL berubah ke kondisi TTL rendah ketika pasokan +5 V dc berada dalam kondisi teratur (regulasi), dan sinyal ini berubah ke kondisi tinggi jika pasokan +5 V dc keluar dari kondisi teratur. Ketika berada dalam kondisi tinggi, /PSEN memicu reset mikroprosesor pada Kartu Pengendali Penggerak (SDCC/LDCC).

Papan DCFB menyediakan catu daya arus searah terisolasi +5 V dan ±15 V untuk mengoperasikan rangkaian umpan balik arus jangkar. Keluaran catu daya dilindungi terhadap hubung singkat oleh sekering FU2 dan FU3 (7 A, 2AG). Dioda pemancar cahaya (LED) CR51 dan CR55 memberikan indikasi sekering putus untuk sekering-sekering ini. Keluaran arus bolak-balik 115 V dilindungi oleh sekering FU1 (1/2 A, 2AG). Lampu neon LT1 memberikan indikasi sekering putus untuk FU1.

Pertanyaan yang Sering Diajukan

Apa signifikansi bandwidth dalam sistem kendali umpan balik? tentang DS200DCFBG1BLC?

Bandwidth dalam sistem kendali umpan balik menentukan seberapa cepat catu daya dapat merespons perubahan beban atau tegangan masukan. Bandwidth yang lebih tinggi memungkinkan waktu respons yang lebih cepat, tetapi juga dapat menimbulkan masalah stabilitas jika tidak dikompensasi secara memadai. Sebaliknya, bandwidth yang lebih rendah menghasilkan respons yang lebih lambat namun menjamin stabilitas yang lebih besar.

Apa itu kompensasi loop dalam sistem umpan balik catu daya arus searah? tentang DS200DCFBG1BLC?

Kompensasi loop adalah teknik yang digunakan untuk menstabilkan sistem umpan balik pada catu daya DC, mencegah osilasi serta memastikan regulasi yang halus. Teknik ini melibatkan penambahan komponen kompensasi, seperti resistor dan kapasitor, ke dalam loop umpan balik guna mengendalikan respons fasa dan penguatan.

Peran penguat operasional (op-amp) dalam papan umpan balik apa? tentang DS200DCFBG1BLC?

Penguat operasional (op-amp) merupakan komponen krusial dalam papan umpan balik, terutama digunakan untuk penguatan sinyal dan deteksi kesalahan. Op-amp membandingkan tegangan atau arus keluaran dengan sinyal acuan dan menghasilkan tegangan kesalahan berdasarkan selisihnya.
