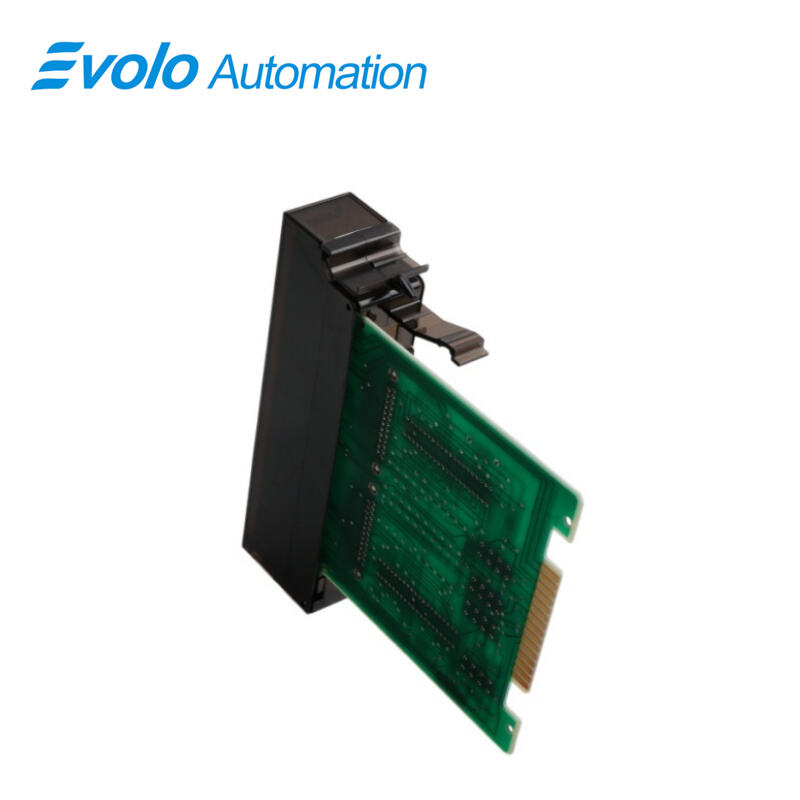

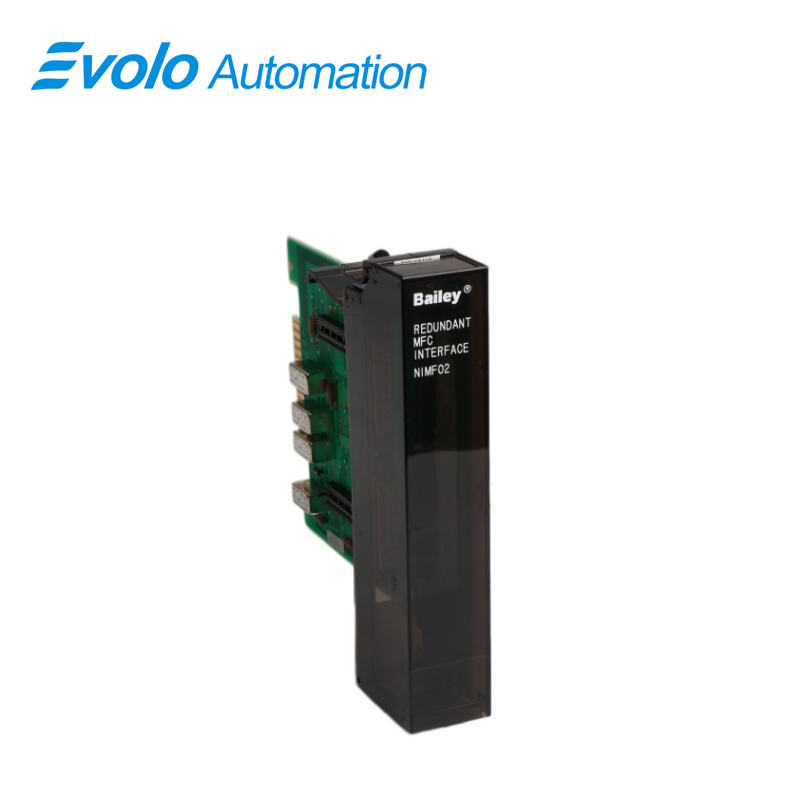

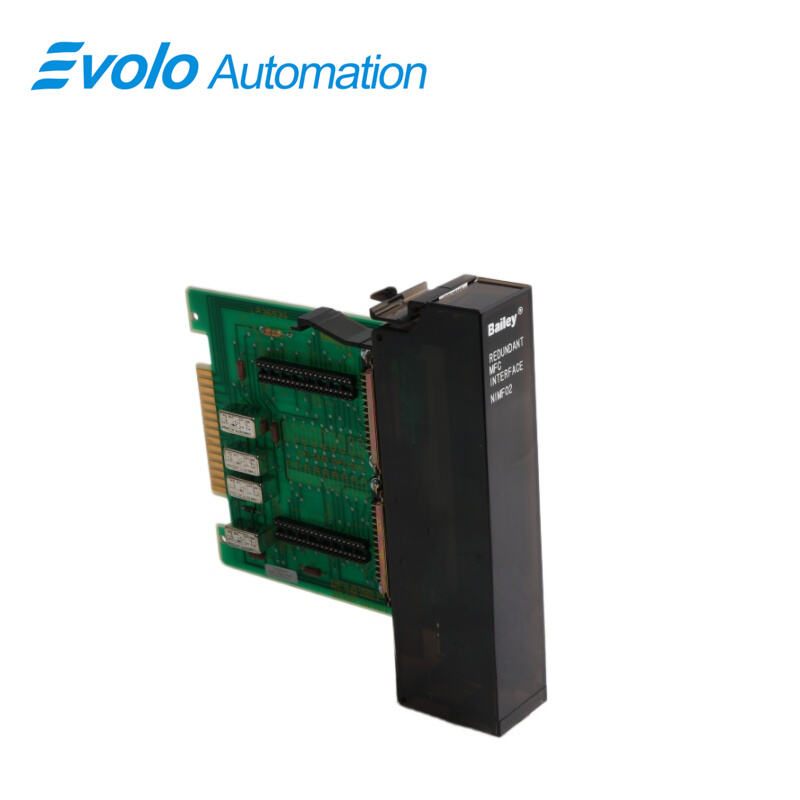

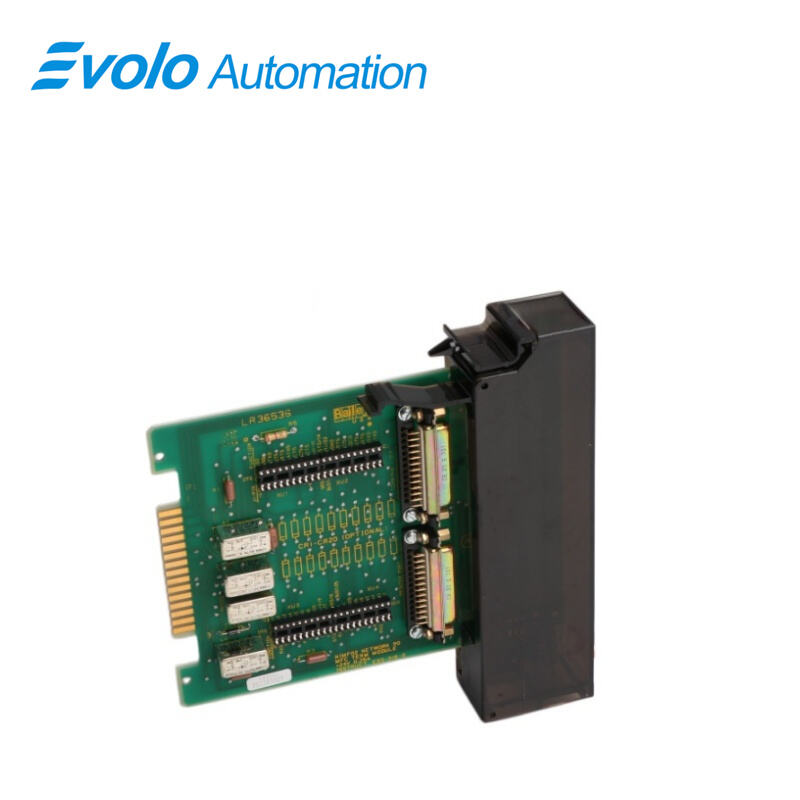

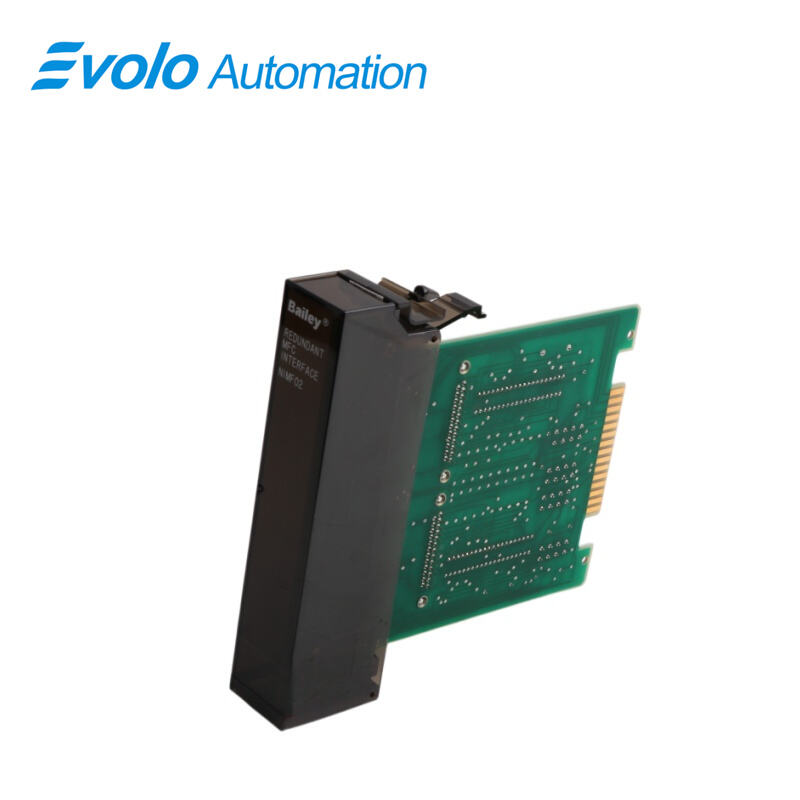

Modul Terminasi Pengendali Multi-Fungsi Bailey NIMF02

Ikhtisar

Tempat Asal:	Swedia
Nama Merek:	ABB
Nomor Model:	NIMF02
Detail Kemasan:	Baru, Segel Pabrik Asli
Waktu Pengiriman:	5-7 hari
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	Tersedia

Spesifikasi

Deskripsi

Modul terminasi menyediakan koneksi dari peralatan pabrik ke modul proses INFI 90®. Modul Terminasi Pengendali Multi-Fungsi NIMF02 digunakan bersamaan dengan modul terminasi NIMF01 saat mengakhiri (terminasi) modul redundan. Instruksi produk ini menjelaskan cara memasang dan menggunakan Modul Terminasi Pengendali Multi-Fungsi NIMF01 dan NIMF02. Modul terminasi NIMF02 digunakan bersamaan dengan modul terminasi NIMF01 saat mengakhiri (terminasi) modul redundan. NIMF02 dilengkapi relay bawaan yang memungkinkan satu modul MFC berkomunikasi melalui tautan RS-232-C selama operasi redundan.

Aplikasi

Pembangkit listrik tenaga termal skala besar: Pengendalian pembakaran boiler dan sistem pengendalian terkoordinasi turbin (CCS).

Kilang minyak: Pengendalian loop tertutup proses inti seperti kolom distilasi dan reaktor.

Pabrik baja: Regulasi suhu dan tekanan presisi tinggi pada tanur tiup dan konverter.

Pabrik pengolahan kimia: Proses otomatis dengan persyaratan keselamatan interlock yang sangat tinggi serta produksi yang berkelanjutan.

Penanganan khusus

1. Gunakan Kantong Pelindung Elektrostatik. Simpan modul-modul tersebut di dalam kantong pelindung elektrostatik hingga Anda siap memasangnya ke dalam sistem. Simpan kantong tersebut untuk penggunaan di masa mendatang.

2. Hubungkan Kantong ke Tanah Sebelum Dibuka. Sebelum membuka kantong yang berisi perakitan dengan perangkat CMOS, sentuhkan kantong tersebut ke rangka peralatan atau ke titik pentanahan guna menyeimbangkan muatan.

3. Hindari Menyentuh Komponen Sirkuit. Pegang rakitan dari tepinya; hindari menyentuh komponen sirkuit.

4. Hindari Koneksi Sebagian pada Perangkat CMOS. Pastikan semua perangkat yang terhubung ke modul telah dipentanahkan dengan benar sebelum digunakan.

5. Grounding Alat Uji.

6. Gunakan Vacuum Layanan Lapangan Antistatik. Bersihkan debu dari modul jika diperlukan.

7. Gunakan Tali Pergelangan Tangan yang Dipentanahkan. Hubungkan tali pergelangan tangan ke soket pentanahan yang sesuai pada panel masukan daya. Soket pentanahan pada panel masukan daya terhubung ke sistem elektroda pentanahan bumi melalui ground keselamatan AC.

8. Jangan Gunakan Pensil Grafit untuk Mengatur Saklar DIP. Untuk menghindari kontaminasi pada kontak saklar DIP yang dapat menyebabkan kerusakan tidak disengaja pada papan sirkuit, jangan gunakan pensil grafit untuk mengatur saklar DIP.

Penggantian modul

1. Tarik modul terminasi keluar dari TMU sehingga kabel RS-232-C dan kabel daya dapat diakses.

2. Matikan catu daya ke kabinet dan lepaskan kabel +24 VDC, kabel common, serta kabel ground rangka dari TB1, TB2, dan TB3 pada modul terminasi. Beri tanda pada kabel-kabel tersebut sesuai dengan penugasan terminalnya saat Anda melepaskannya.

3. Jika terdapat tautan serial ke modul terminasi stasiun, lepaskan tautan serial dari TB29 dan TB30. Beri tanda pada kabel-kabel tersebut sesuai dengan penugasan terminalnya saat Anda melepaskannya. Modul NIMF02 tidak memiliki koneksi tautan serial.

4. Jika terdapat modul terminasi redundan (yaitu NIMF01 dan NIMF02), lepaskan kabel pita dari soket J3 pada modul terminasi yang rusak.

5. Lepaskan kabel RS-232-C dari konektor DB-25 pada modul terminasi IMF yang rusak. Beri tanda pada kabel-kabel tersebut sesuai dengan penugasan konektornya saat Anda melepaskannya.

6. Setelah semua kabel dilepaskan dari modul terminasi, tarik modul tersebut keluar dari unit TMU.

7. Sejajarkan modul terminasi pengganti dengan rel panduan slot yang ditentukan untuknya dalam unit TMU.

8. Masukkan sebagian modul terminasi pengganti, lalu hubungkan kabel RS-232-C, kabel daya, tautan serial, dan kabel pita.

9. Setelah semua kabel dan kawat terpasang kembali, geser modul terminasi ke dalam unit TMU hingga tepi kartunya terpasang sempurna pada konektor tepi kartu kabel modul terminasi di backplane unit TMU.

10. Nyalakan kembali daya ke komputer, modem, atau terminal diagnosis. Nyalakan kembali daya ke kabinet yang berisi modul terminasi IMF.

Pertanyaan yang Sering Diajukan

P: Apa itu NIMF02?
J: Ini adalah Modul Terminasi Pengendali Multi-Fungsi Bailey.

P: Apakah NIMF02 dapat menggantikan NIMF01 secara langsung?
A: NIMF02 biasanya merupakan versi yang ditingkatkan dengan memori yang lebih besar atau kecepatan pemrosesan yang lebih cepat serta kompatibilitas mundur yang lebih baik. Namun, persyaratan versi firmware harus diperiksa terlebih dahulu sebelum penggantian.

Q: Mengapa program tidak berjalan di papan baru NIMF02?
A: Program biasanya disimpan dalam EPROM yang dapat dipasang. Jika papan baru tidak memiliki chip dengan program asli, maka papan tersebut tidak akan mampu menjalankan logika pabrik tertentu.

Q: Berapa banyak slave I/O yang dapat didukung oleh NIMF02?
A: Hal ini tergantung pada konfigurasi sistem. Secara umum, 10–64 modul I/O dapat dipasang dalam rak kontrol.

Q: Bagaimana cara melakukan cold start pada NIMF02?
A: Gunakan tombol Reset di panel depan dikombinasikan dengan saklar DIP tertentu. Lihat manual perawatan sistem untuk langkah-langkah spesifik.
