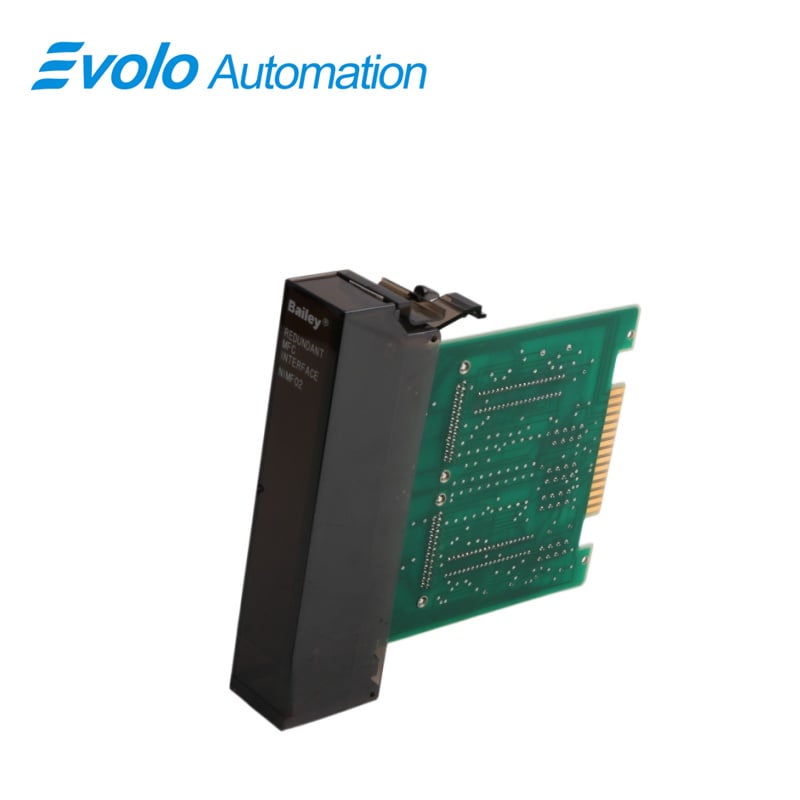

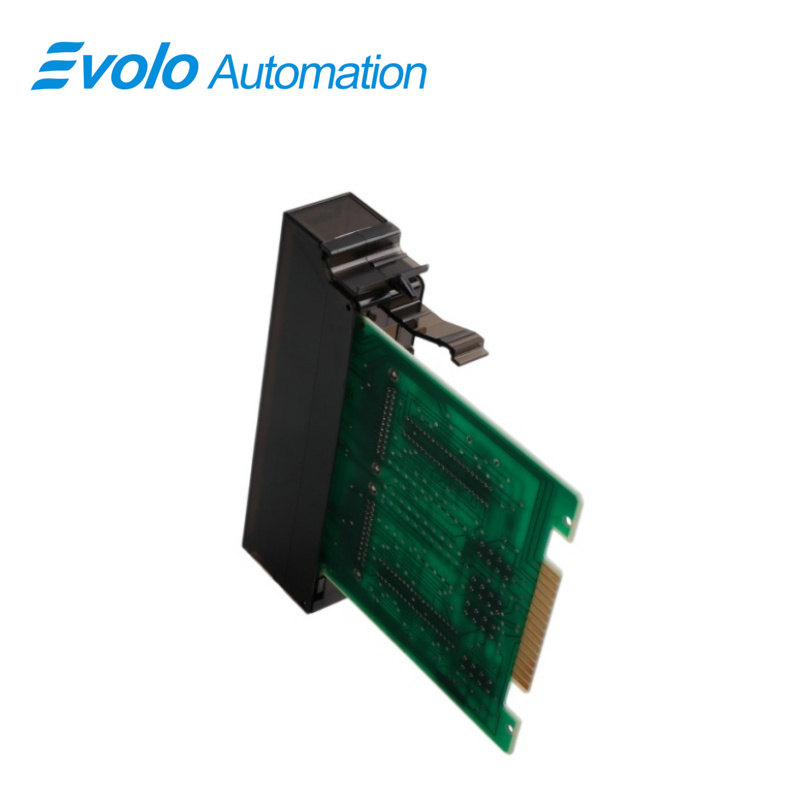

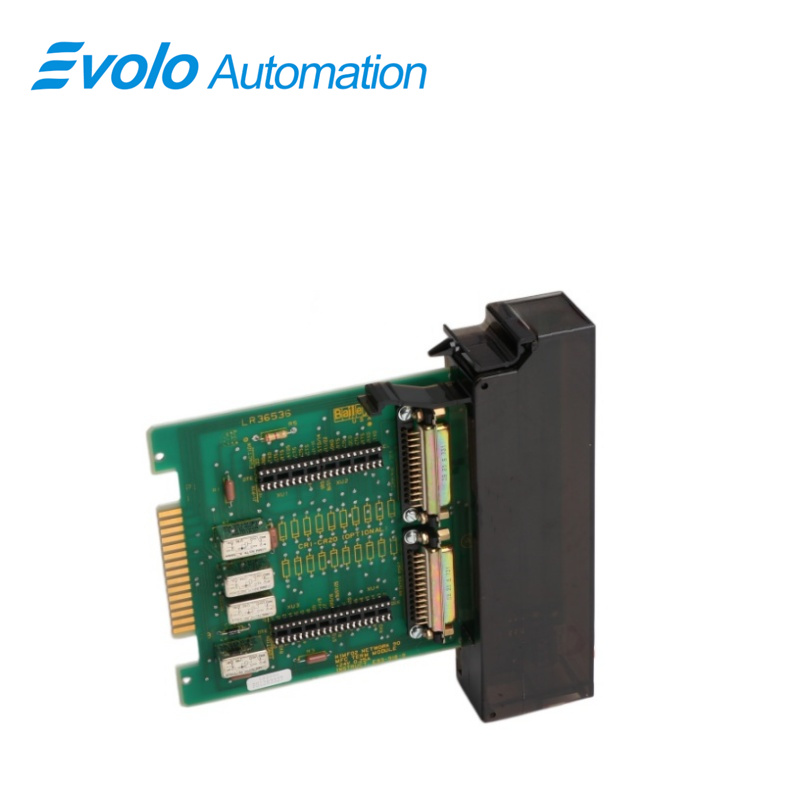

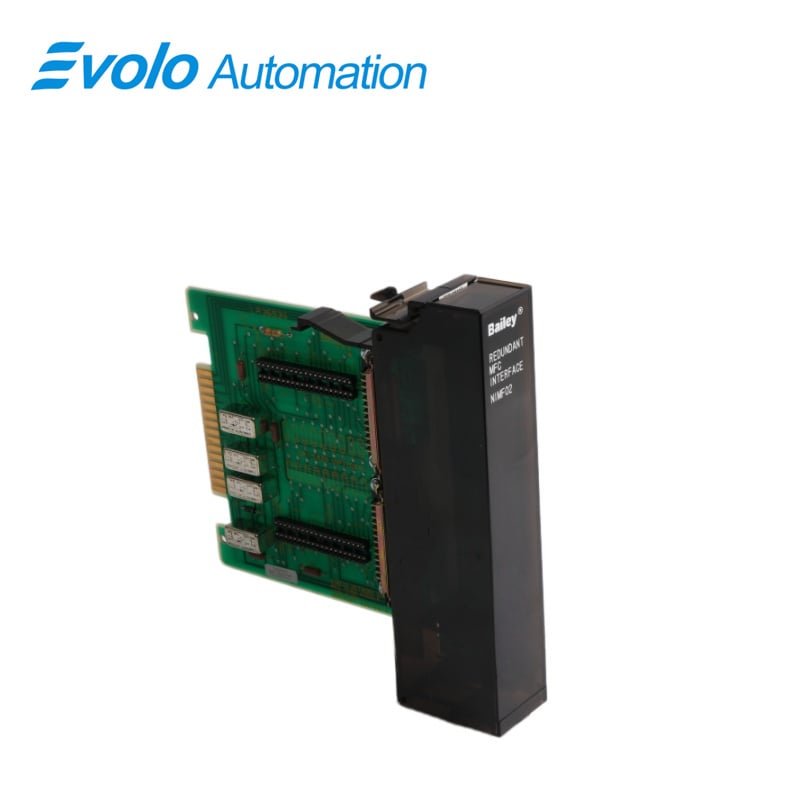

NIMF02 বেইলি মাল্টি-ফাংশন কন্ট্রোলার টার্মিনেশন মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	NIMF02
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

টার্মিনেশন মডিউলগুলি চার্জ সরঞ্জাম থেকে INFI 90® প্রক্রিয়া মডিউলগুলিতে সংযোগ প্রদান করে। NIMF02 মাল্টি-ফাংশন কন্ট্রোলার টার্মিনেশন মডিউলটি NIMF01 টার্মিনেশন মডিউলের অতিরিক্ত হিসাবে রেডান্ড্যান্ট মডিউলগুলি টার্মিনেট করার সময় ব্যবহার করা হয়। এই পণ্য নির্দেশিকাটি NIMF01 এবং NIMF02 মাল্টি-ফাংশন কন্ট্রোলার টার্মিনেশন মডিউলগুলি ইনস্টল করা এবং ব্যবহার করা সম্পর্কে ব্যাখ্যা করে। NIMF02 টার্মিনেশন মডিউলটি NIMF01 টার্মিনেশন মডিউলের অতিরিক্ত হিসাবে রেডান্ড্যান্ট মডিউলগুলি টার্মিনেট করার সময় ব্যবহার করা হয়। NIMF02-এ অন-বোর্ড রিলে রয়েছে যা রেডান্ড্যান্ট অপারেশনের সময় RS-232-C লিঙ্কের মাধ্যমে একটি MFC মডিউলকে যোগাযোগ করতে সক্ষম করে।

প্রয়োগ

বৃহৎ তাপ বিদ্যুৎ কেন্দ্র: বয়লার দহন নিয়ন্ত্রণ এবং টারবাইন সমন্বিত নিয়ন্ত্রণ সিস্টেম (CCS)।

তেল পরিশোধন কারখানা: আস্তরণ স্তম্ভ এবং রিয়াক্টর সহ মূল প্রক্রিয়াগুলির বন্ধ-লুপ নিয়ন্ত্রণ।

ইস্পাত কারখানা: ব্লাস্ট ফার্নেস এবং কনভার্টারগুলির উচ্চ-নির্ভুলতার তাপমাত্রা এবং চাপ নিয়ন্ত্রণ।

রাসায়নিক প্রক্রিয়াকরণ কারখানা: নিরাপত্তা ইন্টারলক এবং অবিচ্ছিন্ন উৎপাদনের জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ স্বয়ংক্রিয় প্রক্রিয়া।

বিশেষ হ্যান্ডলিং

১. স্ট্যাটিক শিল্ডিং ব্যাগ ব্যবহার করুন। মডিউলগুলি সিস্টেমে ইনস্টল করার আগ পর্যন্ত স্ট্যাটিক শিল্ডিং ব্যাগের মধ্যে রাখুন। ভবিষ্যতে ব্যবহারের জন্য ব্যাগটি সংরক্ষণ করুন।

২. ব্যাগ খোলার আগে গ্রাউন্ড করুন। সিএমওএস ডিভাইস সহ কোনও অ্যাসেম্বলি ধারণকারী ব্যাগ খোলার আগে, চার্জগুলি সমান করতে এটিকে সরঞ্জামের হাউজিং বা গ্রাউন্ডের সঙ্গে স্পর্শ করুন।

৩. সার্কিট্রি স্পর্শ এড়িয়ে চলুন। অ্যাসেম্বলিগুলি কিনারা ধরে হ্যান্ডেল করুন; সার্কিট্রি স্পর্শ করবেন না।

৪. সিএমওএস ডিভাইসের আংশিক সংযোগ এড়িয়ে চলুন। মডিউলগুলি ব্যবহার করার আগে যাবতীয় সংযুক্ত ডিভাইসগুলি সঠিকভাবে গ্রাউন্ড করা হয়েছে কিনা তা যাচাই করুন।

৫. টেস্ট ইকুইপমেন্ট গ্রাউন্ড করুন।

৬. এন্টিস্ট্যাটিক ফিল্ড সার্ভিস ভ্যাকুয়াম ব্যবহার করুন। প্রয়োজন হলে মডিউল থেকে ধূলিকণা অপসারণ করুন।

৭. গ্রাউন্ডেড কবজি স্ট্র্যাপ ব্যবহার করুন। কবজি স্ট্র্যাপটি পাওয়ার এন্ট্রি প্যানেলের উপযুক্ত গ্রাউন্ডিং প্লাগের সাথে সংযুক্ত করুন। পাওয়ার এন্ট্রি প্যানেলের গ্রাউন্ডিং প্লাগটি এসি সেফটি গ্রাউন্ডের মাধ্যমে পৃথিবীর গ্রাউন্ডিং ইলেকট্রোড সিস্টেমের সাথে সংযুক্ত থাকে।

৮. ডিপসুইচ সেট করতে লেড পেনসিল ব্যবহার করবেন না। ডিপসুইচ কন্টাক্টগুলির দূষণ এড়াতে, যা অপ্রয়োজনীয় সার্কিট বোর্ড বিকল্পতা ঘটাতে পারে, ডিপসুইচ সেট করতে লেড পেনসিল ব্যবহার করবেন না।

মডিউল প্রতিস্থাপন

১. টিএমইউ-এর থেকে টার্মিনেশন মডিউলটি টেনে বার করুন যাতে RS-232-C এবং পাওয়ার কেবলগুলি প্রবেশযোগ্য হয়।

২. ক্যাবিনেটের পাওয়ার বন্ধ করুন এবং টার্মিনেশন মডিউলের TB1, TB2 এবং TB3 থেকে +24 VDC, কমন এবং চ্যাসিস গ্রাউন্ড ওয়্যারিং বিচ্ছিন্ন করুন। কেবলগুলি অপসারণ করার সময় তাদের টার্মিনাল বরাদ্দ অনুযায়ী চিহ্নিত করুন।

৩. যদি কোনও স্টেশন টার্মিনেশন মডিউলের সাথে সিরিয়াল লিঙ্ক থাকে, তবে TB29 এবং TB30 থেকে সিরিয়াল লিঙ্কটি বিচ্ছিন্ন করুন। কেবলগুলি অপসারণ করার সময় তাদের টার্মিনাল বরাদ্দ অনুযায়ী চিহ্নিত করুন। NIMF02-এ কোনও সিরিয়াল লিঙ্ক সংযোগ নেই।

৪. যদি একটি অপ্রয়োজনীয় টার্মিনেশন মডিউল (একটি NIMF01 এবং NIMF02) থাকে, তবে ত্রুটিপূর্ণ টার্মিনেশন মডিউলের J3 সকেট থেকে রিবন কেবলটি বিচ্ছিন্ন করুন।

৫. ত্রুটিপূর্ণ IMF টার্মিনেশন মডিউলের DB-25 কানেক্টরগুলি থেকে RS-232-C কেবলগুলি সরিয়ে ফেলুন। কেবলগুলি সরানোর সময় তাদের কানেক্টর বরাদ্দ অনুযায়ী চিহ্নিত করুন।

৬. যখন টার্মিনেশন মডিউল থেকে সমস্ত কেবল সরানো হয়ে যায়, তখন এটিকে TMU ইউনিট থেকে বার করুন।

৭. প্রতিস্থাপনকৃত টার্মিনেশন মডিউলটিকে TMU ইউনিটের নির্ধারিত স্লটের গাইড রেলগুলির সাথে সামঞ্জস্য করুন।

৮. প্রতিস্থাপনকৃত টার্মিনেশন মডিউলটিকে আংশিকভাবে প্রবেশ করান এবং RS-232-C কেবল, পাওয়ার ওয়্যারিং, সিরিয়াল লিঙ্ক এবং রিবন কেবল সংযুক্ত করুন।

৯. সমস্ত কেবল এবং তারগুলি পুনরায় সংযুক্ত করার পর, টার্মিনেশন মডিউলটিকে TMU ইউনিটের ভিতরে সরান যতক্ষণ না এর কার্ড এজ কানেক্টরটি TMU ইউনিটের ব্যাকপ্লেনে অবস্থিত টার্মিনেশন মডিউল কেবলের কার্ড এজ কানেক্টরে সঠিকভাবে স্থাপিত হয়।

১০. কম্পিউটার, মডেম বা ডায়াগনস্টিক টার্মিনালে বিদ্যুৎ পুনরায় সরবরাহ করুন। IMF টার্মিনেশন মডিউল যুক্ত ক্যাবিনেটে বিদ্যুৎ পুনরায় সরবরাহ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এনআইএমএফ০২ কী?
উত্তর: এটি বেইলি মাল্টি-ফাংশন কন্ট্রোলার টার্মিনেশন মডিউল।

প্রশ্ন: এনআইএমএফ০২ কি সরাসরি এনআইএমএফ০১-এর পরিবর্তে ব্যবহার করা যায়?
উত্তর: এনআইএমএফ০২ সাধারণত বৃহত্তর মেমরি, দ্রুততর প্রসেসিং গতি এবং উন্নত ব্যাকওয়ার্ড কম্প্যাটিবিলিটি সহ একটি উন্নত সংস্করণ। তবে প্রতিস্থাপনের আগে ফার্মওয়্যার সংস্করণের প্রয়োজনীয়তা পরীক্ষা করা আবশ্যিক।

প্রশ্ন: নতুন বোর্ড এনআইএমএফ০২-এ প্রোগ্রামটি কেন চালু হচ্ছে না?
উত্তর: প্রোগ্রামটি সাধারণত প্লাগেবল ইপিআরওএম-এ সংরক্ষিত থাকে। যদি নতুন বোর্ডে মূল প্রোগ্রাম সহ চিপটি না থাকে, তবে এটি নির্দিষ্ট কারখানা-নির্দিষ্ট লজিক সম্পাদন করতে পারবে না।

প্রশ্ন: এনআইএমএফ০২ কয়টি আই/ও স্লেভ সমর্থন করতে পারে?
উত্তর: এটি সিস্টেম কনফিগারেশনের উপর নির্ভর করে। সাধারণত একটি কন্ট্রোল র্যাকে ১০-৬৪টি আই/ও মডিউল সংযুক্ত করা যায়।

প্রশ্ন: এনআইএমএফ০২-এর জন্য কীভাবে কোল্ড স্টার্ট সম্পাদন করা যায়?
উত্তর: ফ্রন্ট প্যানেলের রিসেট বোতাম এবং একটি নির্দিষ্ট ডিআইপি সুইচ একসাথে ব্যবহার করুন। বিশদ পদক্ষেপের জন্য সিস্টেমের রক্ষণাবেক্ষণ ম্যানুয়াল দেখুন।
