PDP800 DP-V2 Profibus DP V0/V1/V2 mestermodul

Áttekintés

Származási hely:	Svédország
Márkanév:	ABB
Modellszám:	PDP800 DP-V2
A csomagolás részletei:	Eredeti, új, gyári zárású
Szállítási idő:	5-7 Nap
Kifizetési feltételek:	T/T
Szállítási kapacitás:	Készleten

Specifikációk

Leírás

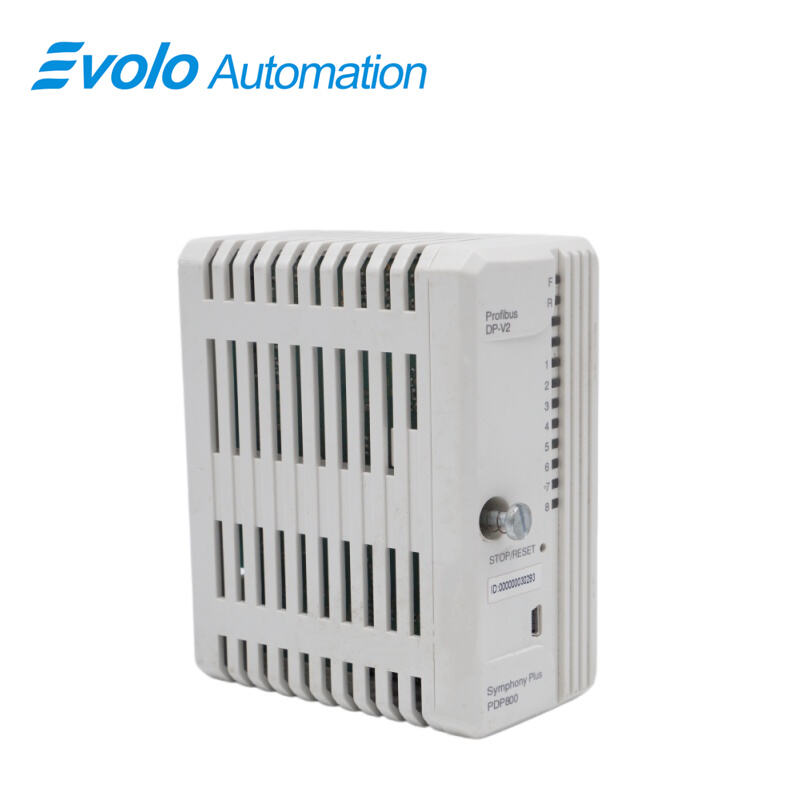

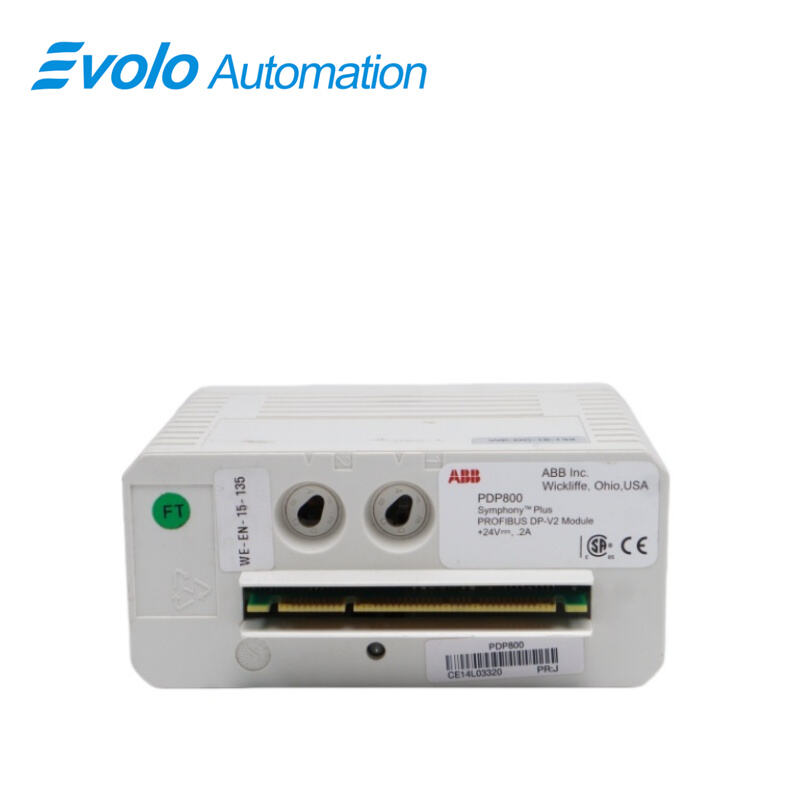

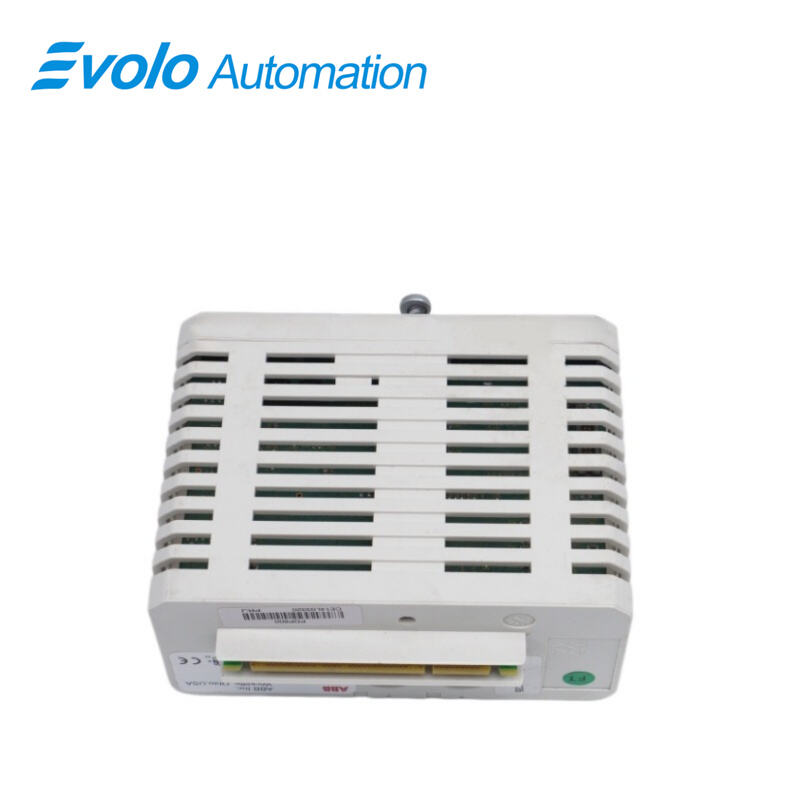

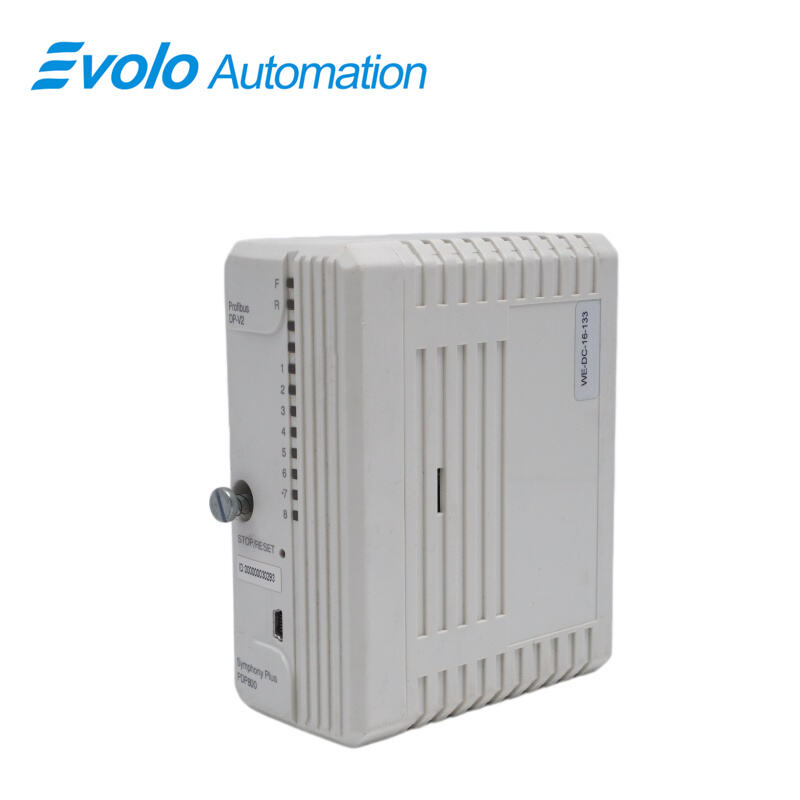

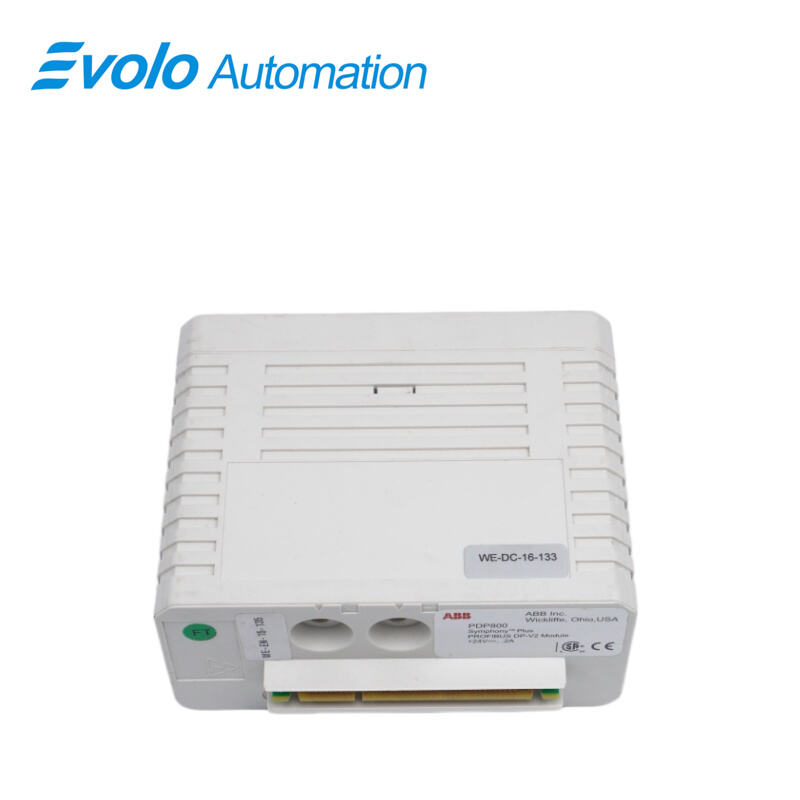

ABB PDP800 DP-V2 ez egy nagy teljesítményű Profibus DP V0/V1/V2 Master modul. A modul lehetővé teszi a Symphony Plus vezérlők csatlakoztatását az S800 I/O-hoz PROFIBUS DPV2 protokollon keresztül. Az S800 I/O minden típusú jel feldolgozására nyújt lehetőséget, a legalapvetőbb analóg és digitális bemenetekről és kimenetekről kezdve a impulzus-számlálókon és a robbanásbiztos alkalmazásokon át. Az S800 I/O eseménysorozat-funkciója támogatott a PROFIBUS DP V2-n keresztül, ahol az események időbélyegezése 1 ms pontossággal történik a forrásnál. Ezen felül a modul támogatja a Symphony Plus vezérlők csatlakozását az S+ Turbine speciális moduljaihoz. Konkrétan a PROFIBUS DP V2 segítségével az HPC800 erőteljes turbinavezérlési megoldásokat támogat a turbinavédelemhez (TP800), szelephelyzetvezérléshez (VP800), generátor automatikus szinkronizálásához (AS800) és állapotfelügyelethez (MCM800).

Alkalmazások

Erőművek: Több egységből származó szinkronizálási adatok összegyűjtése az gerjesztőrendszerben (UNITROL 6000).

Acélgyárak: Nagy pontosságú szinkron vezérlés többtengelyes hengerlőberendezésekhez.

Papírgyárak: Különböző hajtási rendszerek lineáris sebességének szinkronizálása papírgépeken.

Alumínium-elektrolízis gyárak: Nagy egyenirányító szekrényekhez kialakított elosztott vezérlőhálózatok.

Pontos megmunkáló üzemek: Összetett mozgásvezérlési rendszerekhez kialakított elosztott csomópont-kommunikáció.

Funkció

A PDP800 PROFIBUS interfész jellemzői:

- Támogatja a PROFIBUS DP V0, V1 és V2 protokollt

- PROFIBUS PA eszközök támogatása DP/PA kapcsolóeszközön keresztül

- PROFIBUS DPV2 által biztosított 1 ms-os időbélyegzés támogatása az eszközökön

- Elektromos és fényvezetős közeg támogatása a PROFIBUS DP-linkhez

- Legfeljebb 12 Mbps sebesség a PROFIBUS DP-linknél

- Legfeljebb 15 km távolság fényvezetős PROFIBUS DP-link esetén

Versenyképesség

Versenyképesség

Zavarmentes intelligens mezőeszköz-integráció

Kimerítő I/O-támogatás

Magas megbízhatóság és rendelkezésre állás

Az adatok elérhetők a vezérlőalkalmazásból

Intelligens mezőeszközök kezelése

GYIK

K: Támogatja-e a PDP800 DP-V2 támogatja a gyakori PROFIBUS DP-V1-eszközöket?
A: Igen. A DP-V2 visszafelé kompatibilis a V0 és V1 protokollokkal, de szinkronizációhoz a szolgaállomásnak is támogatnia kell a V2 verziót.

K: Miért villog a BF lámpa a PDP800 DP-V2 modul paneljén?
A: A villogás általában azt jelzi, hogy a modul helyesen van konfigurálva, de nem tud csatlakozni a buszon lévő többi eszközhöz. Ellenőrizze a kábelt vagy a baudráta-beállításokat.

K: Támogatja-e a PDP800 DP-V2 szükséges-e a modulhoz egy külön GSD-fájl?
Igen. Amikor nem ABB gyártmányú mesterrendszerekben használják, a modul felismeréséhez importálni kell a megfelelő GSD-konfigurációs fájlt.

Kérdés: Miért kell a DP kábelcsatlakozónak PDP800 DP-V2 termináló ellenállással ellátott modellnek lennie?
Válasz: Ha az ellenállás nincs illesztve a busz végén, jelek visszaverődése léphet fel, amely akadályozhatja az egész hálózati kommunikációt. Ez a PROFIBUS fizikai rétegének alapvető követelménye.

K: A PDP800 DP-V2 cserélhetők-e a rendszer üzemelése közben?
Válasz: Ez a modul támogatja a forró cserét, de mivel ez rövid ideig megszakíthatja a buszkommunikációt, ajánlott a cserét leállított állapotban elvégezni, vagy redundáns rendszerben használni.
