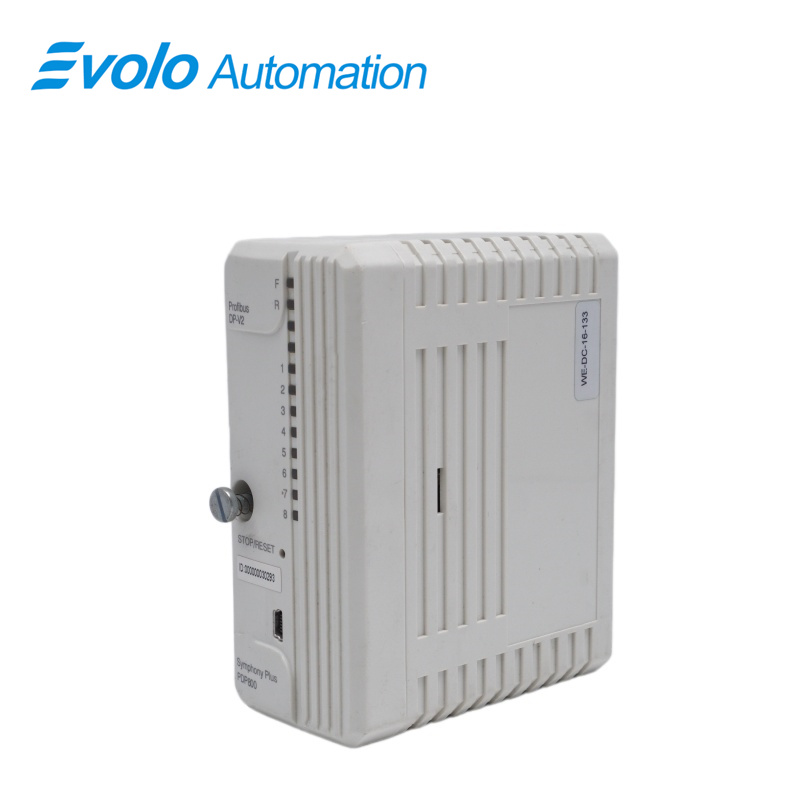

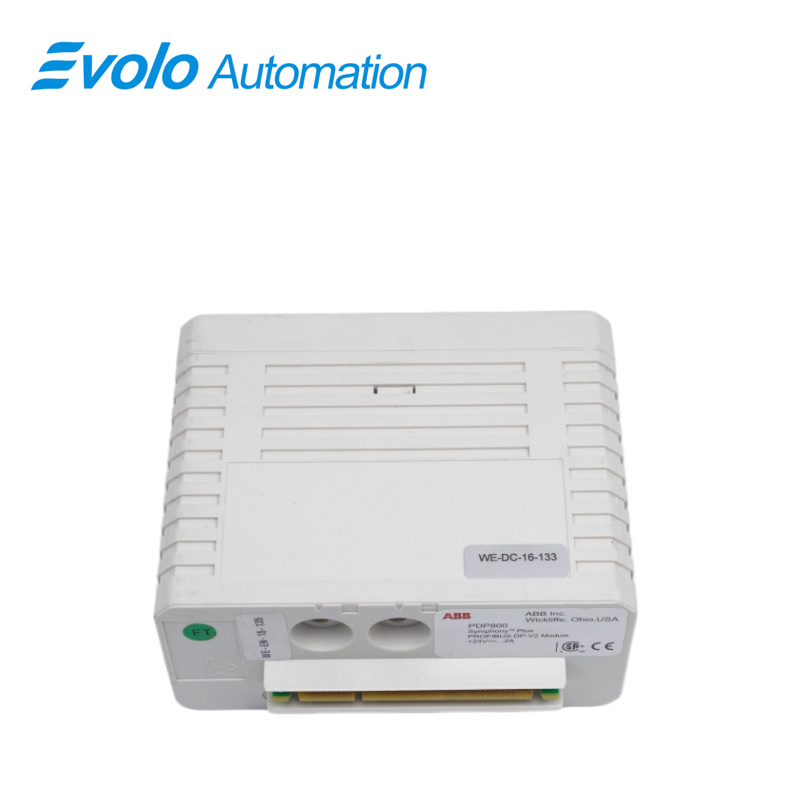

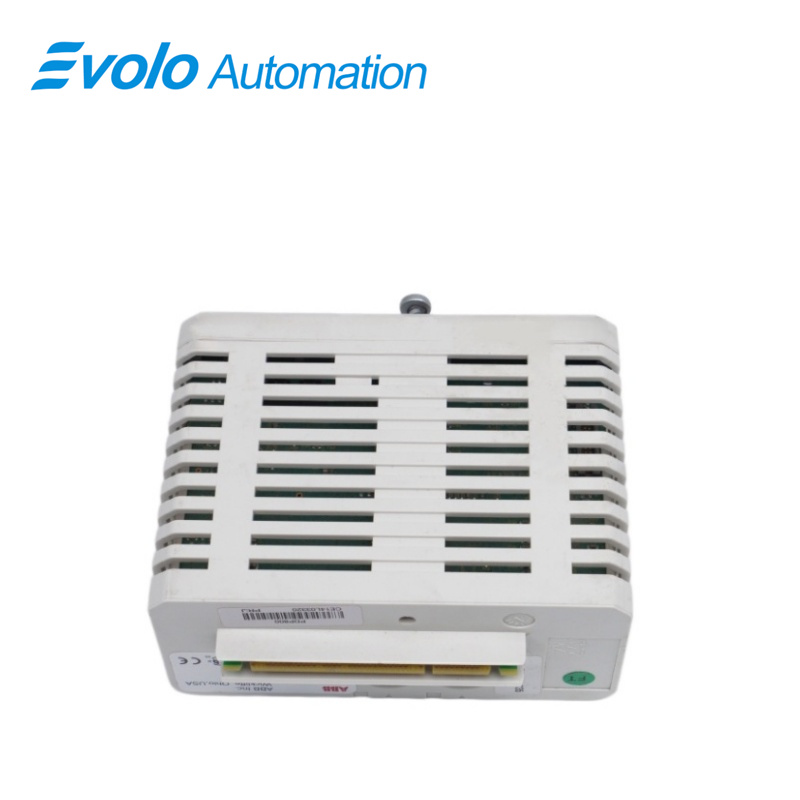

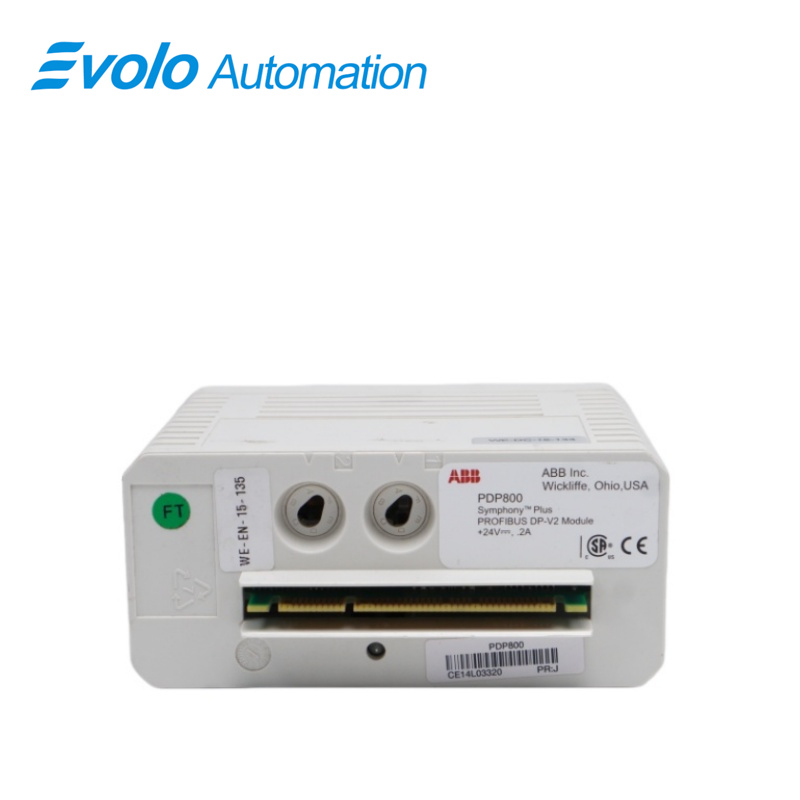

PDP800 DP-V2 Profibus DP V0/V1/V2 মাস্টার মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	PDP800 DP-V2
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

এবিবি PDP800 DP-V2 এটি একটি উচ্চ-কার্যক্ষমতাসম্পন্ন Profibus DP V0/V1/V2 মাস্টার মডিউল। এই মডিউলটি Symphony Plus কন্ট্রোলারগুলিকে S800 I/O-এর সাথে PROFIBUS DPV2 এর মাধ্যমে সংযুক্ত করতে সক্ষম করে। S800 I/O সকল প্রকার সিগন্যালের জন্য বিকল্পগুলি প্রদান করে, যা মৌলিক অ্যানালগ ও ডিজিটাল ইনপুট ও আউটপুট থেকে শুরু করে পালস কাউন্টার এবং অন্তর্নিহিতভাবে নিরাপদ (intrinsically safe) অ্যাপ্লিকেশন পর্যন্ত বিস্তৃত। S800 I/O-এর ঘটনা ক্রম (sequence of events) ফাংশনালিটি PROFIBUS DP V2 দ্বারা সমর্থিত, যেখানে ঘটনার সময় টাইমস্ট্যাম্পিং ১ মিলিসেকেন্ড নির্ভুলতায় উৎসে ঘটে। এছাড়াও, এই মডিউলটি Symphony Plus কন্ট্রোলারগুলির S+ Turbine-এর বিশেষায়িত মডিউলগুলির সাথে সংযোগ সমর্থন করে। বিশেষত, PROFIBUS DP V2 এর মাধ্যমে HPC800 টারবাইন সুরক্ষা (TP800), ভাল্ভ পজিশনিং (VP800), জেনারেটর অটো সিঙ্ক্রোনাইজেশন (AS800) এবং অবস্থা মনিটরিং (MCM800) এর মতো শক্তিশালী টারবাইন নিয়ন্ত্রণ সমাধানগুলি সমর্থন করতে পারে।

প্রয়োগ

বিদ্যুৎ কেন্দ্র: এক্সাইটেশন সিস্টেমে (UNITROL 6000) একাধিক বিদ্যুৎ ইউনিট থেকে সিঙ্ক্রোনাইজেশন ডেটা সংগ্রহ।

ইস্পাত কারখানা: বহু-অক্ষ রোলিং মিলের জন্য উচ্চ-নির্ভুলতাসম্পন্ন সিঙ্ক্রোনাস নিয়ন্ত্রণ।

কাগজ কল: কাগজ মেশিনগুলিতে বিভিন্ন ড্রাইভ সিস্টেমের রৈখিক গতি সমন্বয় করা।

অ্যালুমিনিয়াম ইলেকট্রোলাইসিস প্লান্ট: বৃহৎ রেকটিফায়ার ক্যাবিনেটগুলির জন্য বিতরণকৃত নিয়ন্ত্রণ নেটওয়ার্ক।

প্রিসিশন মেশিনিং প্লান্ট: জটিল মোশন কন্ট্রোল সিস্টেমের জন্য বিতরণকৃত নোড যোগাযোগ।

বৈশিষ্ট্য

PDP800 PROFIBUS ইন্টারফেসের বৈশিষ্ট্যগুলির মধ্যে রয়েছে:

-PROFIBUS DP V0, V1 এবং V2 সমর্থন করে

-DP/PA লিঙ্কিং ডিভাইসের মাধ্যমে PROFIBUS PA ডিভাইসগুলি সমর্থন করে

-PROFIBUS DPV2 দ্বারা ডিভাইসগুলির ১ মিলিসেকেন্ড সময়-স্ট্যাম্পিং সমর্থন করে

-PROFIBUS DP লিঙ্কের জন্য বৈদ্যুতিক এবং ফাইবার অপটিক মিডিয়া সমর্থন করে

-PROFIBUS DP লিঙ্কের সর্বোচ্চ হার ১২ এমবিপিএস

-ফাইবার অপটিক PROFIBUS DP লিঙ্কের মাধ্যমে সর্বোচ্চ ১৫ কিমি

প্রতিযোগিতামূলক সুবিধা

প্রতিযোগিতামূলক সুবিধা

চিকন বুদ্ধিমান ফিল্ড ডিভাইস একীকরণ

ব্যাপক I/O সমর্থন

উচ্চ নির্ভরযোগ্যতা ও উপলব্ধতা

নিয়ন্ত্রণ অ্যাপ্লিকেশন দ্বারা ডেটা অ্যাক্সেসযোগ্য

বুদ্ধিমান ফিল্ড ডিভাইস পরিচালনা করুন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এই PDP800 DP-V2 সাধারণ PROFIBUS DP-V1 ডিভাইসগুলির সমর্থন করে?
উত্তর: হ্যাঁ। DP-V2 প্রোটোকল V0 এবং V1-এর সাথে পিছনের দিকে সামঞ্জস্যপূর্ণ, কিন্তু সিঙ্ক্রোনাইজেশনের জন্য স্লেভ স্টেশনটিও V2 সমর্থন করতে হবে।

প্রশ্ন: মডিউল প্যানেলের ঝিকমিক করা BF আলোটির অর্থ কী? PDP800 DP-V2 মডিউল প্যানেল
উত্তর: ঝিকমিক করা সাধারণত নির্দেশ করে যে মডিউলটি সঠিকভাবে কনফিগার করা হয়েছে, কিন্তু বাসের অন্যান্য ডিভাইসগুলির সাথে সংযোগ স্থাপন করতে পারছে না। অনুগ্রহ করে কেবল বা বড় রেট সেটিংস পরীক্ষা করুন।

প্রশ্ন: এই PDP800 DP-V2 মডিউলটির জন্য পৃথক GSD ফাইল প্রয়োজন?
উত্তর: হ্যাঁ। অ-ABB মাস্টার সিস্টেমে ব্যবহারের সময়, মডিউলটি চিহ্নিত করার জন্য সংশ্লিষ্ট GSD কনফিগারেশন ফাইলটি আমদানি করা আবশ্যিক।

প্রশ্ন: কেন PDP800 DP-V2 এর জন্য DP কেবল কানেক্টরটি টার্মিনেটিং রেজিস্টরযুক্ত মডেল হতে হবে?
উত্তর: যদি বাসের শেষ প্রান্তে রেজিস্টরটি মিলিত না হয়, তবে সিগন্যাল প্রতিফলন ঘটতে পারে, যার ফলে সমগ্র নেটওয়ার্ক যোগাযোগ ব্যর্থ হতে পারে। এটি PROFIBUS ফিজিক্যাল লেয়ারের একটি মৌলিক প্রয়োজনীয়তা।

প্রশ্ন: এটি PDP800 DP-V2 সিস্টেম চলাকালীন প্রতিস্থাপন করা যেতে পারে?
উত্তর: এই মডিউলটি হট-সোয়াপিং সমর্থন করে, কিন্তু যেহেতু এটি বাস যোগাযোগের একটি সংক্ষিপ্ত বিঘ্ন সৃষ্টি করতে পারে, তাই এটি বন্ধ অবস্থায় প্রতিস্থাপন করা বা রিডান্ড্যান্ট সিস্টেমে ব্যবহার করা সুপারিশ করা হয়।
