अवलोकन
मूल स्थान: |
स्वीडन |
ब्रांड का नाम: |
एबीबी |
मॉडल नंबर: |
PDQ22-FBP.0 |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
विशिष्टताएँ
|
पैरामीटर |
मूल्य |
|
मॉडल |
PDQ22-FBP.0 |
|
प्रकार |
PROFIBUS DP-V0/V1 फील्डबस प्लग क्वाड |
|
आयाम |
15.2 x 5.9 x 3.1 सेमी |
|
वजन |
0.2 किग्रा |
|
कनेक्टर प्रकार |
M12 A-कोडेड प्लग |
|
डेटा दर |
12 मेगाबिट प्रति सेकंड तक |
|
नियंत्रण आपूर्ति वोल्टेज |
24 V डीसी (अंकित) |
|
सुरक्षा स्तर |
IP65 |
|
डायगनोस्टिक्स |
नैदानिक LED संकेतक |
|
संगतता |
FBP मोटर स्टार्टर और टर्मिनल उपकरण |
|
संचार इंटरफेस |
तैयार-निर्मित PROFIBUS DP/V1 फील्डबस इंटरफ़ेस (4 उपकरण) |
|
माउंटिंग प्रकार |
डीआईएन रेल (थीएच35-7.5 / थीएच35-15, आईईसी 60715) |
|
स्थापना मोड |
एकल माउंटिंग |
|
प्रमाणपत्र |
सीई, सीयूएल |
विवरण

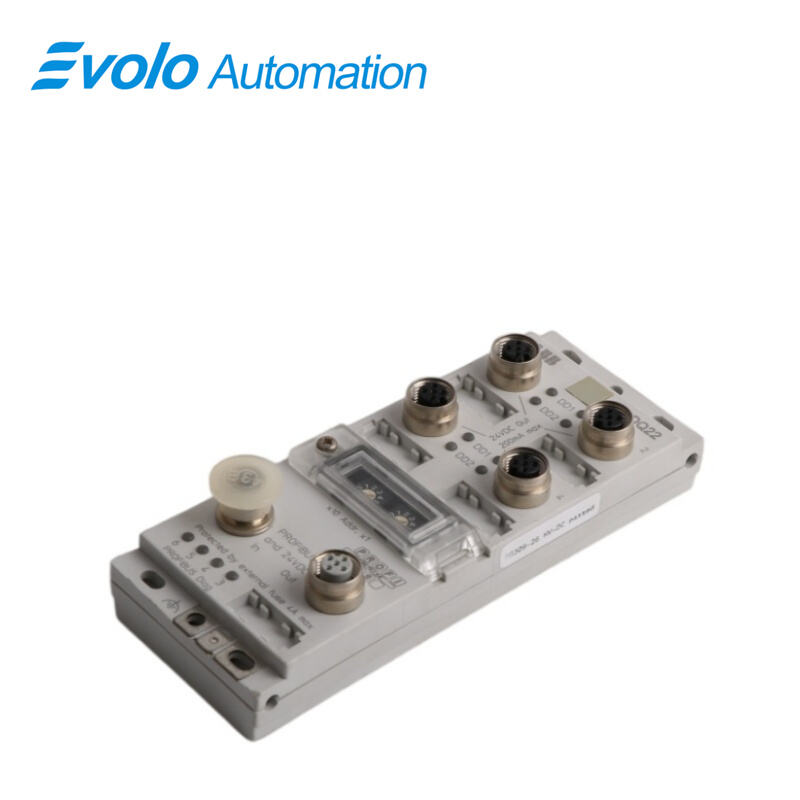

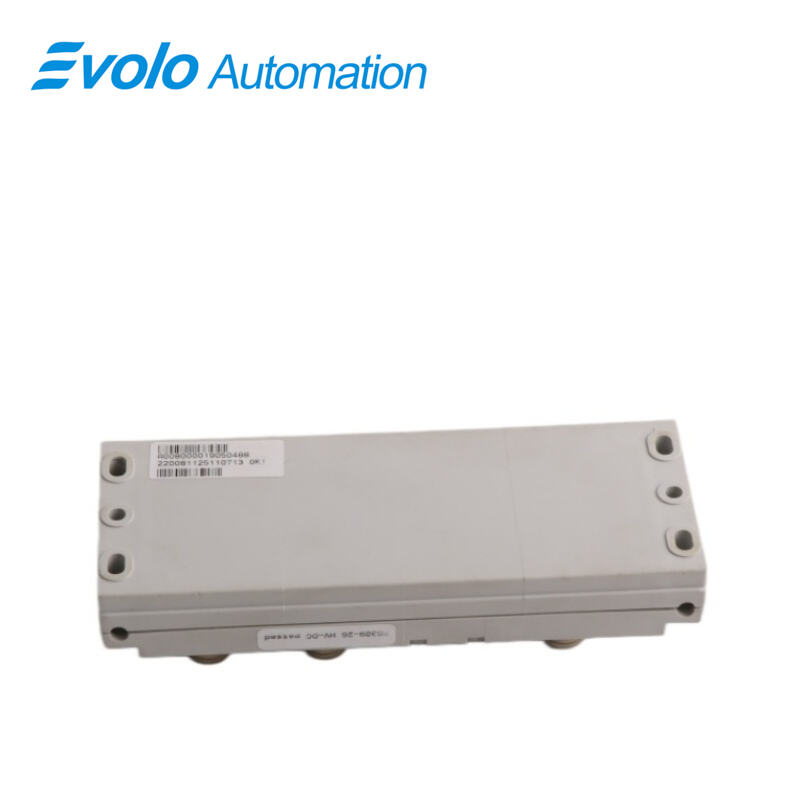

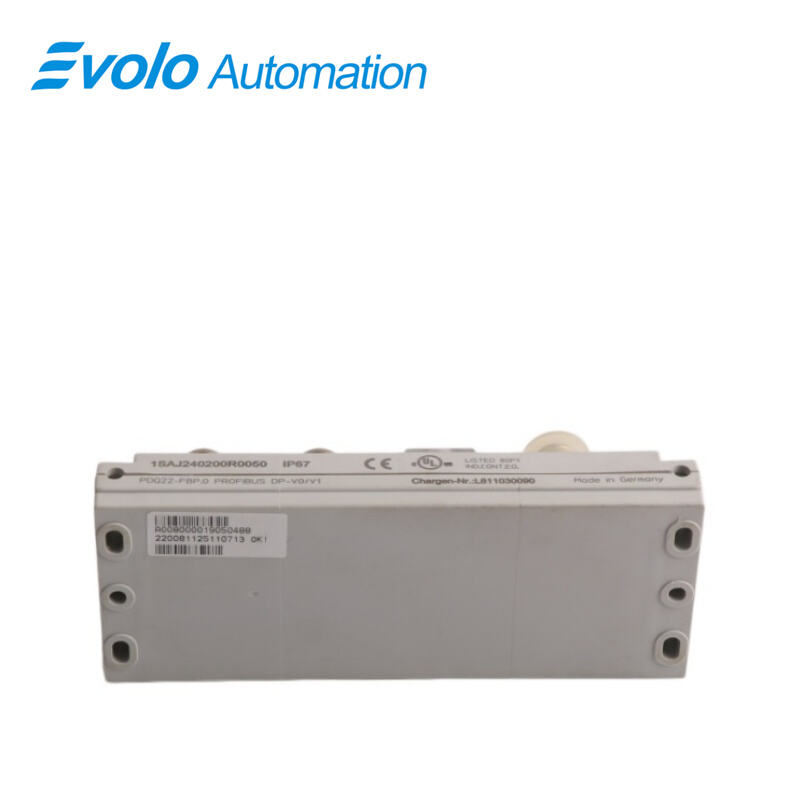

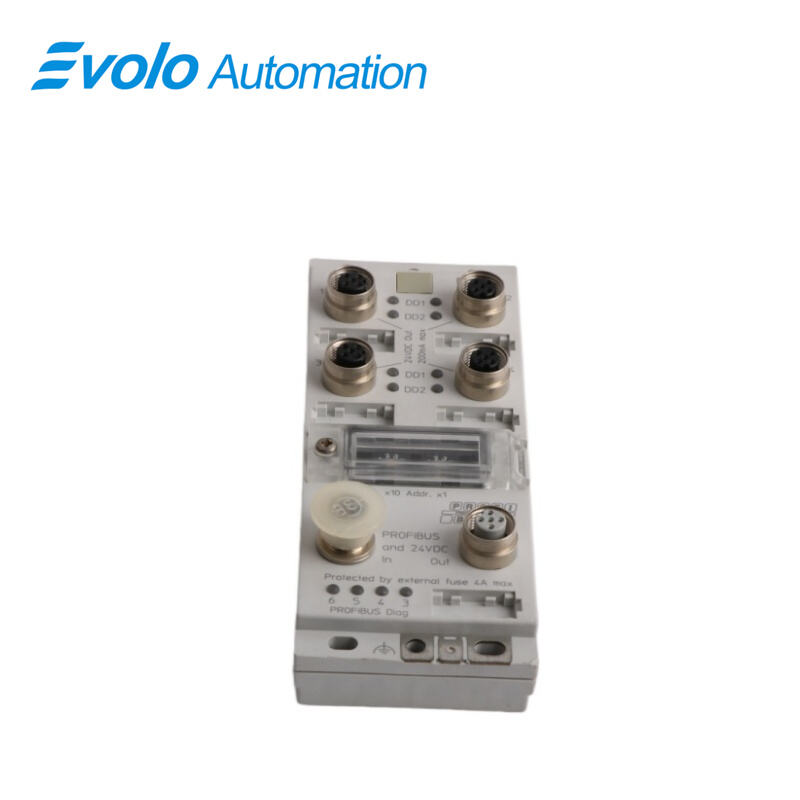

द PDQ22-FBP.0 प्रोफीबस डीपी-वी0/वी1 फील्डबसप्लग क्वाड एबीबी फील्डबसप्लग परिवार का एक सदस्य है, जिसका उपयोग एफबीपी उपकरणों (जैसे यूएमसी) को प्रोफीबस डीपी नेटवर्क से कनेक्ट करने के लिए किया जाता है। यह कई लो-वोल्टेज उपकरणों (जैसे मोटर नियंत्रक और सॉफ्ट स्टार्टर) को प्रोफीबस नेटवर्क में एकीकृत कर सकता है, जो वितरित मोटर नियंत्रण को लागू करने के लिए एक मुख्य घटक है।
अनुप्रयोग
रासायनिक संयंत्र: पंप सेट और मिक्सर मोटर सुरक्षा उपकरणों के लिए केंद्रीकृत संचार।
सीमेंट संयंत्र: कन्वेयर बेल्ट प्रणाली में कई सॉफ्ट स्टार्टर्स से डेटा का एकीकरण।
वेस्टवाटर ट्रीटमेंट प्लांट: एमसीसी कैबिनेट के भीतर बार स्क्रीन और डोजिंग पंप की संचालन स्थिति का एकीकृत प्रबंधन।
पेपर मिल: रिफाइनर और ड्राई वायर ड्राइव प्रणाली में वितरित मोटर इकाइयों का नियंत्रण।
फूड प्रोसेसिंग प्लांट: उत्पादन लाइन के विभिन्न खंडों में वितरित लो-वोल्टेज नियंत्रण उपकरणों की समकालिक निगरानी।
मुख्य विशेषताएँ
डेटा ट्रांसफर दर: अधिकतम 12 मेगाबिट/सेकंड
प्रमाणित PROFIBUS उपयोगकर्ता
सुरक्षा ग्रेडिंग: IP65
निदान एलईडी
टाइप A कोडित M12 कनेक्टर
प्रमाणन: सीई, सीयूएल
प्रतिस्पर्धात्मक लाभ
बस एडाप्टर को डिवाइस (मोटर नियंत्रण केंद्र) से अलग किया जा सकता है।
ड्रॉअर्स को बदलते समय बस नोड संचालन में बना रहता है।
एलईडी स्थिति संकेतक बस की स्थिति और जुड़े हुए डिवाइस के बारे में जानकारी प्रदर्शित करते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या PDQ22-FBP.0 विभिन्न शक्ति रेटिंग के UMC100 डिवाइस से कनेक्ट कर सकते हैं?
उत्तर: हाँ। FBP प्रोटोकॉल के अनुरूप कोई भी डिवाइस, चाहे उसकी शक्ति रेटिंग कुछ भी हो, इसके चारों पोर्ट्स में से किसी एक से कनेक्ट किया जा सकता है।
प्रश्न: यदि PDQ22-FBP.0 यदि मॉड्यूल विफल हो जाता है, तो क्या चार जुड़े हुए मोटर्स अभी भी संचालित होंगे?
A: मोटर का स्वयं का सुरक्षा तर्क (जैसे UMC100) आमतौर पर काम करता रहेगा, लेकिन PLC संचार खो देगा और शुरू/रोकने के आदेश जारी नहीं कर पाएगा।
प्रश्न: मैं PDQ22-FBP.0 ?

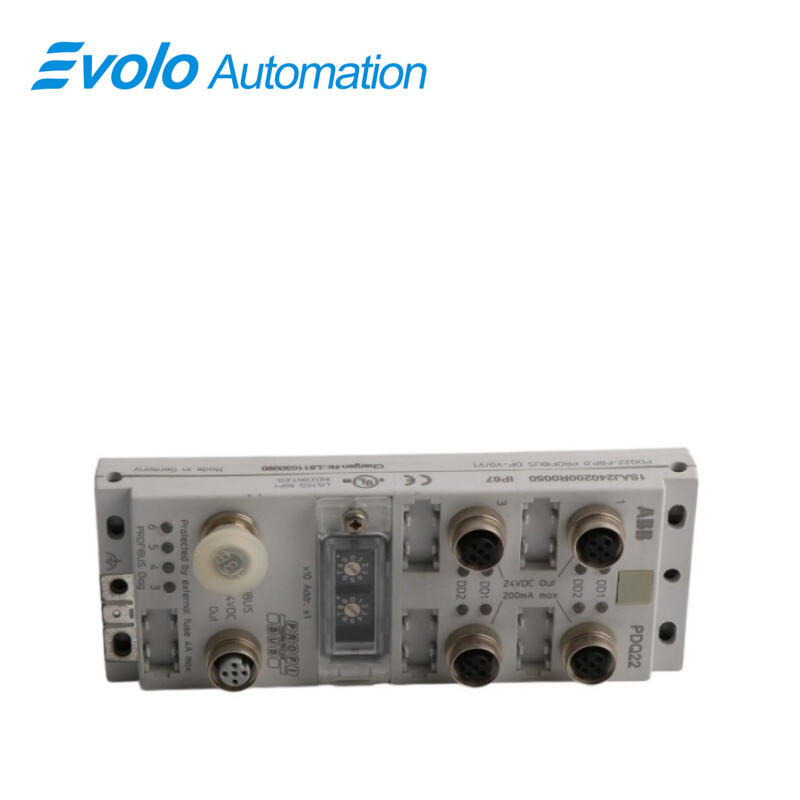

उत्तर: मॉड्यूल के सामने दो घुमावदार स्विच (x10 और x1) हैं। ये स्विच आपको स्टेशन पता 00 से 99 तक सेट करने की अनुमति देते हैं।
प्रश्न: के द्वारा समर्थित M12 केबल की अधिकतम लंबाई क्या है? PDQ22-FBP.0 " मॉड्यूल को क्यों पहचान नहीं पा रहा है?
उत्तर: सिग्नल की गुणवत्ता सुनिश्चित करने के लिए, FBP स्लेव स्टेशन से PDQ22-FBP.0 5 मीटर से अधिक नहीं होनी चाहिए।
प्रश्न: यदि केवल दो उपकरणों को PDQ22-FBP.0 से जोड़ा गया है, तो शेष M12 पोर्ट्स को प्लग करने की आवश्यकता है?
उत्तर: कोई भौतिक प्लग की आवश्यकता नहीं है, लेकिन संचार त्रुटियों को रोकने के लिए अउपयोग किए गए चैनलों को PLC कॉन्फ़िगरेशन सॉफ़्टवेयर में अक्षम कर देना आवश्यक है।
