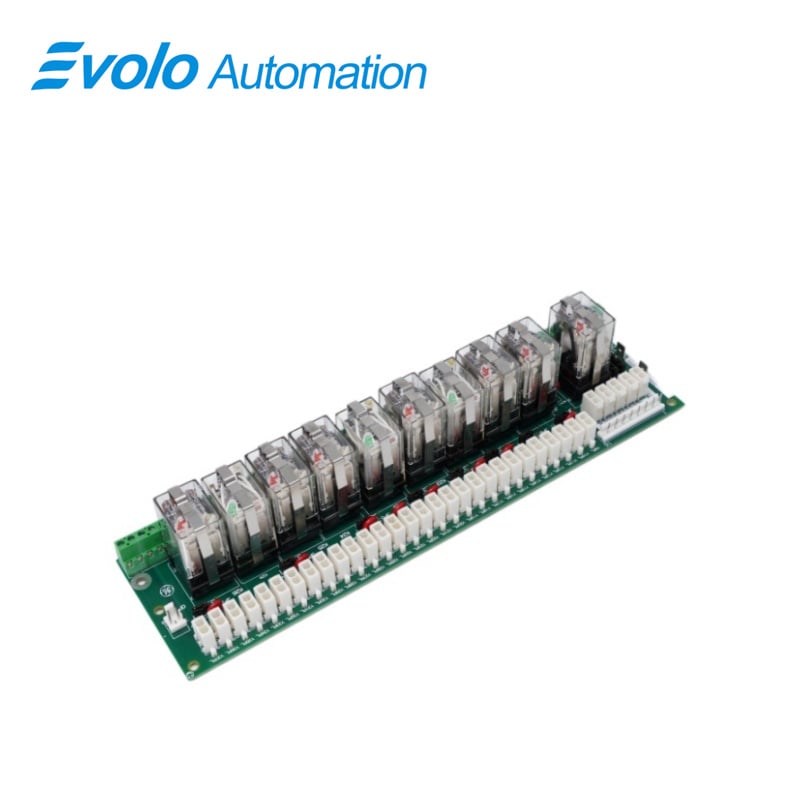

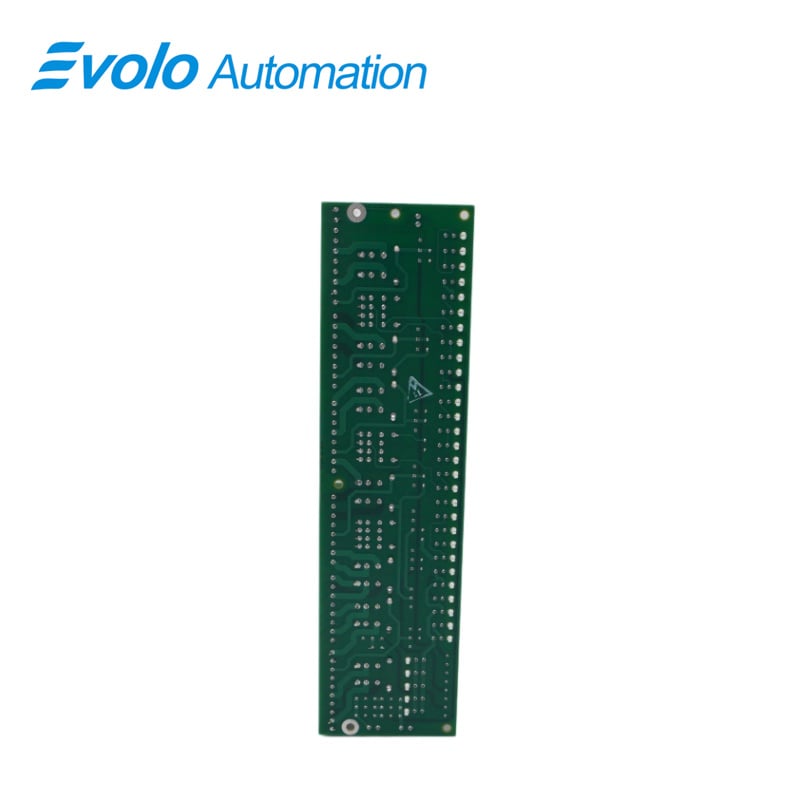

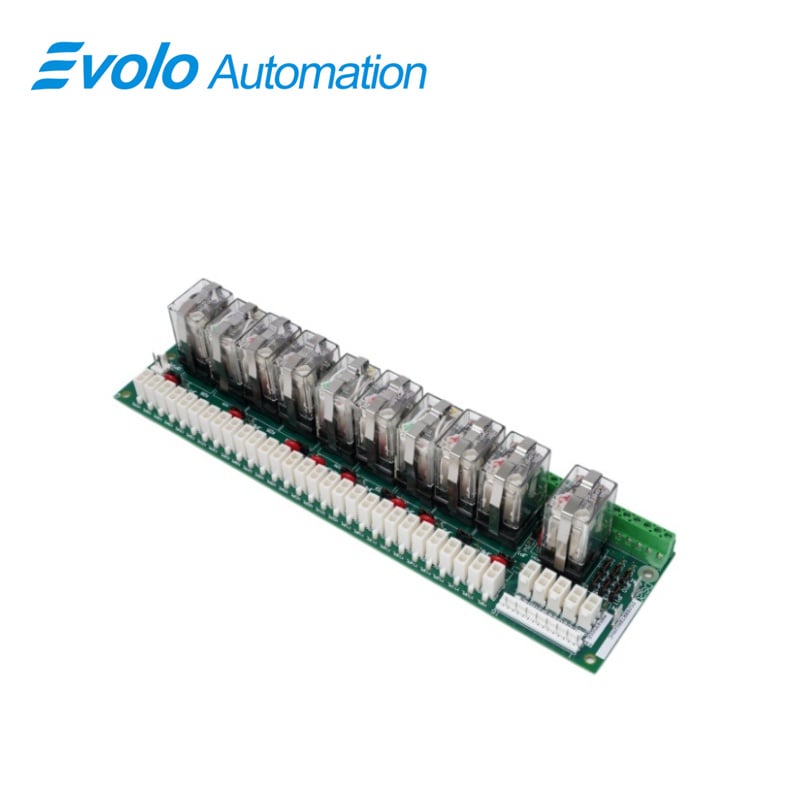

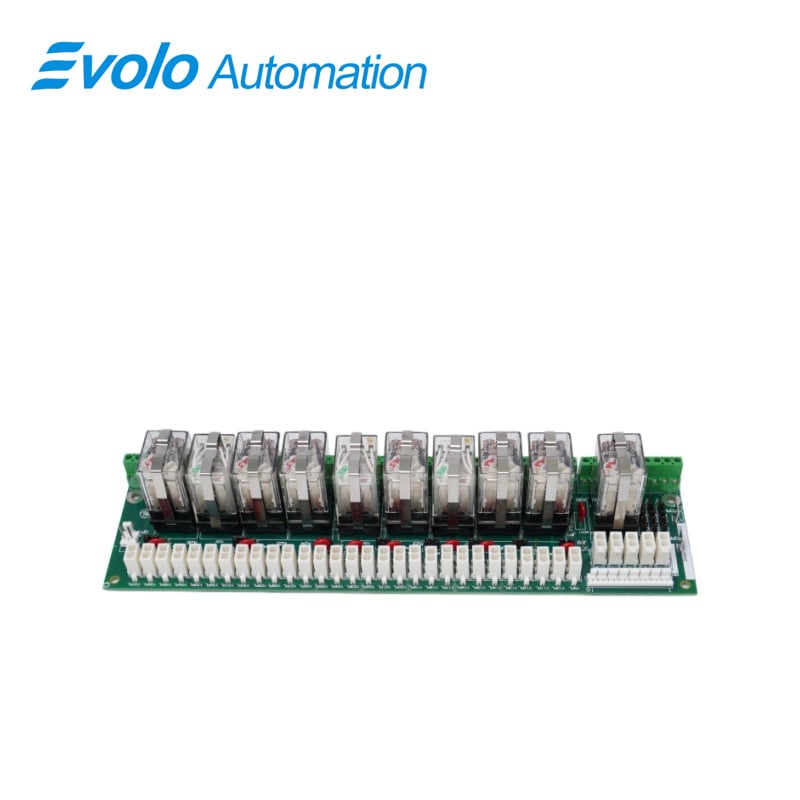

DS200RTBAG2A DS200RTBAG2AHC रिले टर्मिनल बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200RTBAG2A DS200RTBAG2AHC
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

DS200RTBAG2A DS200RTBAG2AHC जनरल इलेक्ट्रिक (जीई) द्वारा विकसित एक रिले टर्मिनल बोर्ड है। यह EX2000 उत्तेजना प्रणाली का एक भाग है। यह ड्राइव (या उत्तेजक) कैबिनेट के अंदर स्थित एक वैकल्पिक घटक है। यह बोर्ड प्रणाली की कार्यक्षमता और नियंत्रण क्षमताओं को बढ़ाने में महत्वपूर्ण भूमिका निभाता है। RTBA बोर्ड में दस रिले हैं, जिनमें से प्रत्येक का एक विशिष्ट उद्देश्य है। इन रिले को LAN I/O टर्मिनल बोर्ड (LTB) पर स्थित पायलट रिले से प्रत्यक्ष रूप से सक्रिय किया जा सकता है या उपयोगकर्ता द्वारा दूरस्थ रूप से सक्रिय किया जा सकता है, जिससे नियंत्रण विकल्पों में लचीलापन प्रदान किया जाता है।

विशेषताएँ

1. रिले के प्रकार और संपर्क विन्यास: बोर्ड पर उपलब्ध दस रिले में से सात रिले दो फॉर्म सी संपर्कों (डबल पोल, डबल थ्रो – DPDT रिले) के साथ डिज़ाइन किए गए हैं, जबकि शेष तीन रिले चार फॉर्म सी संपर्कों (फोर पोल, डबल थ्रो – 4PDT रिले) के साथ हैं। यह विविध विन्यास विभिन्न संचालन आवश्यकताओं को पूरा करने के लिए लचीले अनुप्रयोगों की अनुमति प्रदान करता है।

2. कॉइल वोल्टेज विनिर्देश: बोर्ड पर स्थित रिले के लिए कॉइल वोल्टेज मानकीकृत रूप से 24 V dc है। इससे समग्र बिजली प्रणाली के साथ संगतता सुनिश्चित होती है तथा बोर्ड के विश्वसनीय और कुशल कार्य को सुदृढ़ करने में सहायता मिलती है।

3. LAN I/O टर्मिनल बोर्ड के साथ एकीकरण: RTBA बोर्ड LAN I/O टर्मिनल बोर्ड के साथ सुग्घटित रूप से अंतरफलकित होता है और पायलट रिले का उपयोग प्रत्यक्ष सक्रियण के लिए करता है। यह एकीकरण प्रणाली के विभिन्न घटकों के बीच संचार और समन्वय को बढ़ाता है।

4. उपयोगकर्ता-संचालित दूरस्थ सक्रियण: पायलट रिले से प्रत्यक्ष सक्रियण के अतिरिक्त, उपयोगकर्ताओं के पास RTBA बोर्ड पर रिले को दूरस्थ रूप से नियंत्रित करने का विकल्प भी है। यह सुविधा ऑपरेटरों और सिस्टम प्रशासकों को विशिष्ट संचालन आवश्यकताओं के आधार पर रिले कॉन्फ़िगरेशन को अनुकूलित करने और अनुकूलित करने में सक्षम बनाती है।

5. संपर्क प्रकार और कार्य: रिले पर फॉर्म C संपर्क एक बहुमुखी स्विचिंग क्षमता प्रदान करते हैं, जिससे बोर्ड ड्राइव या एक्साइटर सिस्टम के भीतर विभिन्न कार्यों में शामिल हो सकता है। DPDT और 4PDT रिले कॉन्फ़िगरेशन विभिन्न प्रकार के अनुप्रयोगों को संबोधित करते हैं, जिससे समग्र सिस्टम की अनुकूलन क्षमता और बहुमुखी प्रकृति में वृद्धि होती है।

6. रिले का वर्णन और प्रकार: बोर्ड में दस रिले शामिल हैं, जिनमें से प्रत्येक को K20 से K29 तक के विशिष्ट पहचानकर्ता से चिह्नित किया गया है। ये रिले दो प्रकारों में वर्गीकृत हैं: K20 से K26 तक के रिले डबल पोल, डबल थ्रो (DPDT) रिले हैं, जबकि K27 से K29 तक के रिले फोर पोल, डबल थ्रो (4PDT) रिले हैं, जैसा कि चित्र 1 में दर्शाया गया है। ध्यान देने योग्य बात यह है कि प्रत्येक रिले के अंदर केस के ऊपरी भाग पर एक LED संकेतक लगा हुआ है, जो रिले के उत्तेजित होने पर दृश्य पुष्टि प्रदान करता है।

7. सुरक्षा तंत्र: रिले के I/O (इनपुट/आउटपुट) की अखंडता सुनिश्चित करने के लिए, प्रणाली में 130 V ac धातु ऑक्साइड वैरिस्टर (MOV) शामिल किए गए हैं। ये सुरक्षात्मक घटक वोल्टेज उतार-चढ़ाव और रिले सर्किट्री को होने वाले संभावित क्षति से बचाते हैं।

रिले प्रतिस्थापन प्रक्रिया

बिजली बंद करने की प्रक्रिया: प्रतिस्थापन प्रक्रिया के लिए सुरक्षित वातावरण सुनिश्चित करने के लिए ड्राइव की बिजली बंद कर दें।

बोर्ड तक पहुँचना: आरटीबीए बोर्ड तक पहुँच प्राप्त करने के लिए ड्राइव के कैबिनेट दरवाज़े को खोलें। आमतौर पर ड्राइव के बोर्ड रैक के नीचे स्थित, आरटीबीए बोर्ड रखरखाव के लिए आसानी से सुलभ है।

धारण क्लिप को हटाना: प्रतिस्थापन के लिए निर्धारित रिले के लिए धारण क्लिप को हटाएँ। इसमें क्लिप के शीर्ष पर दबाना और इसे अपनी स्थिति से मुक्त करने के लिए दोनों ओर से खींचना शामिल है।

रिले को हटाना: पुराने रिले को रिले सॉकेट से सीधे बाहर खींचकर निकालें, जिससे यह सर्किट से डिस्कनेक्ट हो जाता है।

नए रिले की अभिविन्यास और स्थापना: नए रिले को सॉकेट पर सही ढंग से अभिविन्यासित करें, जिससे यह केवल एक ही तरीके से फिट हो सके। रिले को सॉकेट के भीतर एक सुरक्षित स्थिति में दबाकर एक मज़बूत कनेक्शन स्थापित करें।

धारण क्लिप की पुनः स्थापना: नए रिले पर धारण क्लिप को रिले के ऊपर केंद्रित करके रखें और तब तक शीर्ष पर दबाएँ जब तक कि क्लिप का निचला भाग रिले सॉकेट पर अच्छी तरह से लग न जाए। यह चरण सुनिश्चित करता है कि नया रिले सुरक्षित रूप से जगह पर लगा रहे।

कॉन्फ़िगर करने योग्य हार्डवेयर

1. उपयोगकर्ता-अनुकूल और अनुकूलनीय डिज़ाइन को शामिल करते हुए, आरटीबीए में बर्ग-प्रकार (मैनुअल रूप से स्थानांतरित करने योग्य) हार्डवेयर जंपर्स के रूप में कॉन्फ़िगर करने योग्य हार्डवेयर घटकों से सुसज्जित है। ये जंपर्स बोर्ड की कार्यक्षमता निर्धारित करने में महत्वपूर्ण भूमिका निभाते हैं और विशिष्ट अनुप्रयोग आवश्यकताओं के अनुरूप सही ढंग से सेट किए जाने चाहिए। जे.पी. (JP) नामकरण द्वारा पहचाने जाने वाले इन जंपर्स के माध्यम से अनुकूलन का एक लचीला साधन प्रदान किया जाता है, जिससे उपयोगकर्ता अपनी विशिष्ट संचालन आवश्यकताओं को पूरा करने के लिए बोर्ड को अनुकूलित कर सकते हैं।

2. मैनुअल समायोजन और जे.पी. (JP) नामकरण: बोर्ड पर स्थित बर्ग-प्रकार के हार्डवेयर जंपर्स को मैनुअल समायोजन के लिए डिज़ाइन किया गया है, जो ऑपरेटरों को अनुप्रयोग की आवश्यकताओं के अनुसार बोर्ड को कॉन्फ़िगर करने की लचीलापन प्रदान करता है। प्रत्येक जंपर पर जे.पी. (JP) नामकरण अंकित होता है, जो पहचान प्रक्रिया को सरल बनाता है और सटीक कॉन्फ़िगरेशन सेटिंग्स सुनिश्चित करता है।

3. कारखाने द्वारा पूर्व-निर्धारित जंपर चयन: कॉन्फ़िगरेशन प्रक्रिया को सरल बनाने और उपयोग की सुविधा को बढ़ावा देने के लिए, बोर्ड पर अधिकांश जंपर चयन कारखाने में ही पूर्व-कॉन्फ़िगर किए जाते हैं। यह पूर्व-सेटिंग प्रारंभिक स्थापना की जटिलता को कम करती है, जिससे सुनिश्चित होता है कि बोर्ड स्थापना के तुरंत बाद ही संचालन के लिए तैयार हो जाता है। इन कारखाने द्वारा पूर्व-निर्धारित स्थितियों के बारे में विस्तृत जानकारी प्रत्येक कंट्रोलर के साथ प्रदान किए गए डेटा शीट्स में उपलब्ध है। ये डेटा शीट्स, जो सुविधावश ड्राइव/एक्साइटर दरवाज़े के पॉकेट में संग्रहीत की गई हैं, उपयोगकर्ताओं के लिए मूल्यवान संदर्भ का काम करती हैं और डिफ़ॉल्ट सेटिंग्स तथा कॉन्फ़िगरेशन्स पर स्पष्ट निर्देश प्रदान करती हैं।

4. डेटा शीट्स से उपयोगकर्ता मार्गदर्शन: प्रत्येक कंट्रोलर के साथ प्रदान की गई डेटा शीट्स में उपलब्ध कॉन्फ़िगरेशन विकल्पों पर व्यापक मार्गदर्शन दिया गया है। उपयोगकर्ता इन दस्तावेज़ों का संदर्भ लेकर बर्ग-प्रकार के जम्पर्स की कारखाने में सेट की गई स्थितियों का पता लगा सकते हैं। यह जानकारी प्रारंभिक कॉन्फ़िगरेशन को समझने और विशिष्ट कंट्रोलर तथा अनुप्रयोग के साथ इसकी संगतता सुनिश्चित करने के लिए अत्यंत महत्वपूर्ण है।

5. अनुप्रयोग-विशिष्ट अनुकूलन: यद्यपि कई जम्पर चयन कारखाने में पहले से सेट किए जाते हैं, बर्ग-प्रकार के जम्पर्स की मैनुअल रूप से समायोज्यता विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर और अधिक अनुकूलन की अनुमति देती है। यह अनुकूलन क्षमता उपयोगकर्ताओं को RTBA बोर्ड को विविध संचालन परिदृश्यों में इसके प्रदर्शन को अनुकूलित करने के लिए सूक्ष्म रूप से समायोजित करने में सक्षम बनाती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: DS200RTBAG2A DS200RTBAG2AHC क्या है?

उत्तर: यह जनरल इलेक्ट्रिक द्वारा EX2000 श्रृंखला के अंतर्गत विकसित एक रिले टर्मिनल बोर्ड है।

प्रश्न: RTBA और LTBA के बीच इनपुट/आउटपुट (I/O) संचार के लिए कौन से कनेक्टर जिम्मेदार हैं?

उत्तर: यह LTBA बोर्ड के साथ I/O संचार को सुविधाजनक बनाने के लिए एक 16-पिन कनेक्टर (RPL) और एक 2-पिन कनेक्टर (OPTPL) का उपयोग करता है। ये कनेक्टर दोनों बोर्डों के बीच बिना रुकावट के कनेक्टिविटी और डेटा आदान-प्रदान सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं।

प्रश्न: क्या RPL कनेक्टर पर DS200RTBAG2A DS200RTBAG2AHC की आवेदन आवश्यकताओं के आधार पर कॉन्फ़िगर किए जा सकने वाले विशिष्ट सिग्नल हैं?

उत्तर: हाँ, RPL कनेक्टर पर कुछ सिग्नल जम्पर-चयनीय हैं, जो उपयोगकर्ताओं को विशिष्ट आवेदन आवश्यकताओं के अनुसार उन्हें कॉन्फ़िगर करने की लचीलापन प्रदान करते हैं।

प्रश्न: DS200RTBAG2A DS200RTBAG2AHC पर स्टैब कनेक्टर CPH और CPN का उद्देश्य क्या है?

उत्तर: स्टैब कनेक्टर CPH (नियंत्रण शक्ति हॉट, धनात्मक) और CPN (नियंत्रण शक्ति ऋणात्मक) को कुछ प्लग-इन सर्किट्स को नियंत्रण शक्ति प्रदान करने के लिए डिज़ाइन किया गया है। इन स्टैब कनेक्टरों के उपयोग को भी जम्पर-चयनीय बनाया गया है, जिससे उपयोगकर्ता अपनी आवश्यकताओं के आधार पर नियंत्रण शक्ति स्रोत को अनुकूलित कर सकते हैं।

प्रश्न: मैं DS200RTBAG2A DS200RTBAG2AHC पर प्लगेबल सर्किट्स और रिले K27 से K29 तक कैसे पहुँच सकता हूँ?

उत्तर: यह कनेक्टर्स C1PL से C5PL और Y9PL से MY37PL के माध्यम से प्लगेबल सर्किट्स और रिले K27 से K29 तक पहुँच प्रदान करता है। ये कनेक्टर्स बाहरी कनेक्शन के लिए प्रवेश बिंदुओं के रूप में कार्य करते हैं और बोर्ड के साथ अतिरिक्त घटकों या पेरिफेरल्स के एकीकरण को सक्षम करते हैं।
