برد ترمینال رله DS200RTBAG2A و DS200RTBAG2AHC

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200RTBAG2A DS200RTBAG2AHC
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

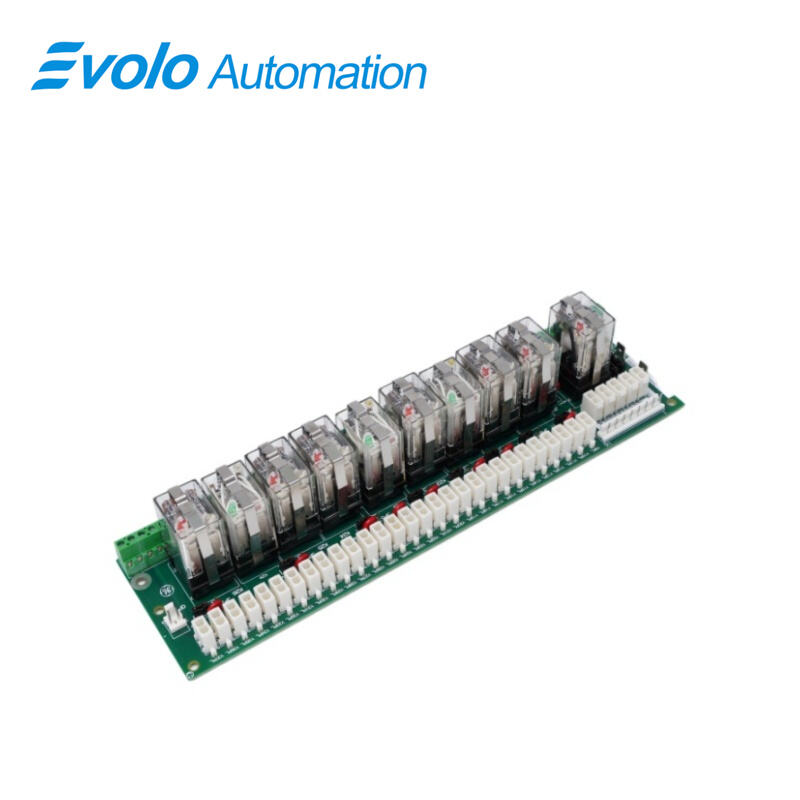

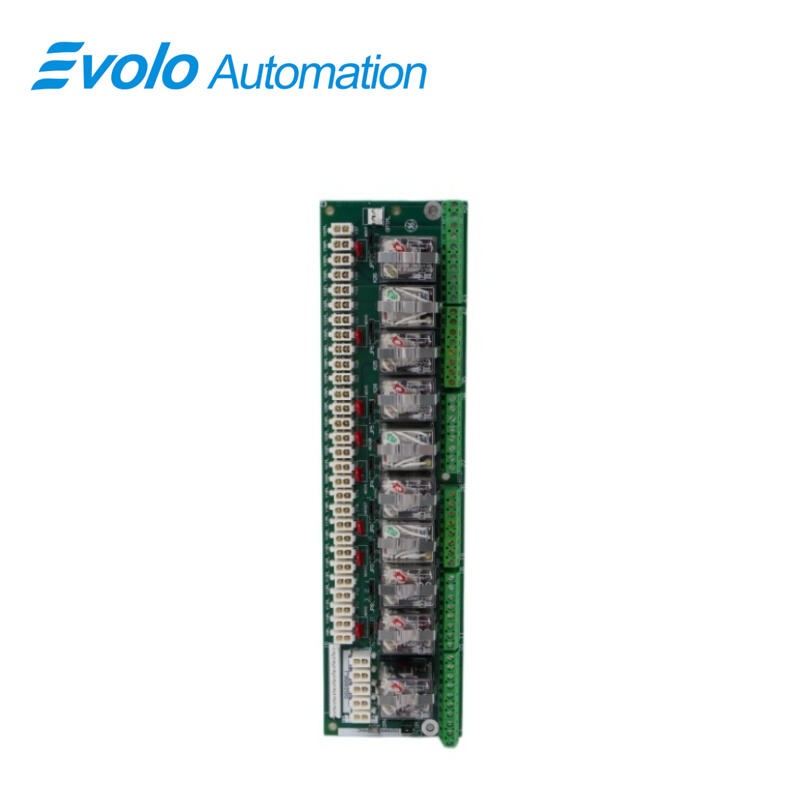

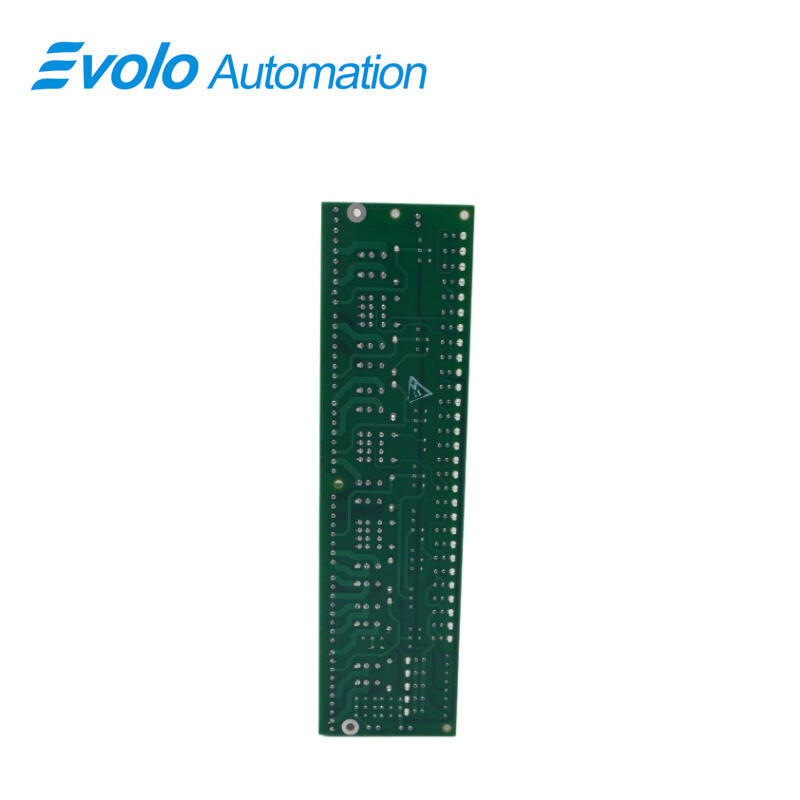

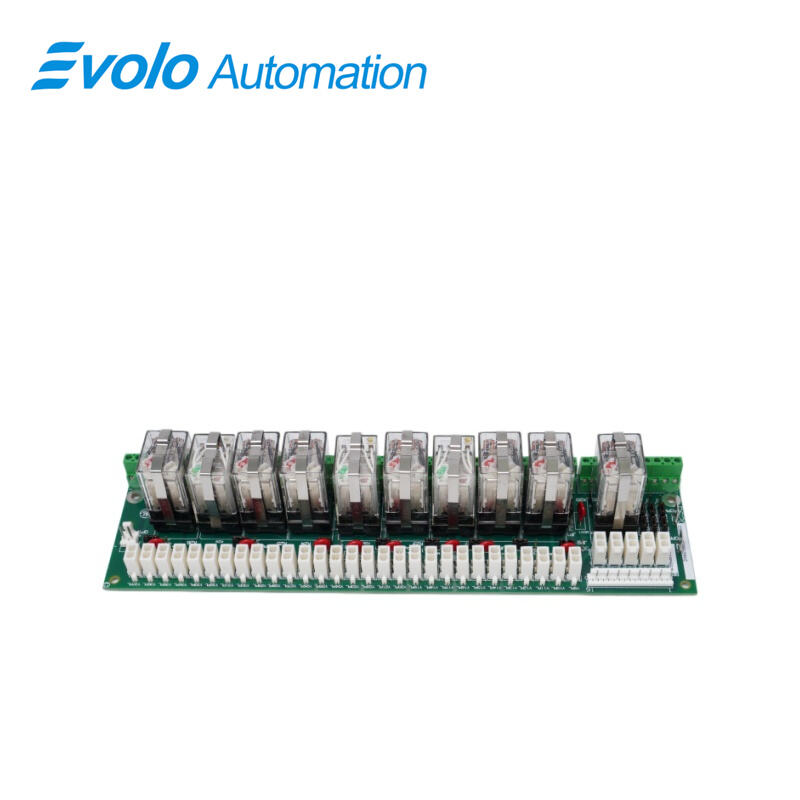

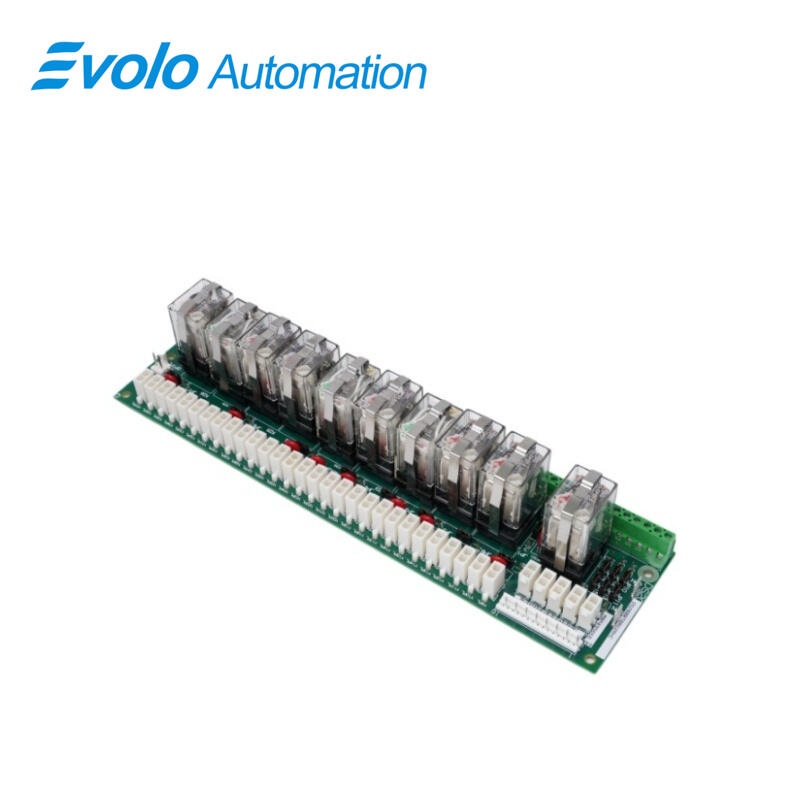

DS200RTBAG2A و DS200RTBAG2AHC یک برد ترمینال رله توسعه‌یافته توسط شرکت GE هستند. این برد بخشی از سیستم تحریک EX2000 می‌باشد و یک جزء اختیاری است که درون کابینت درایو (یا تحریک‌کننده) قرار می‌گیرد. این برد نقشی اساسی در بهبود قابلیت‌های عملکردی و کنترلی سیستم ایفا می‌کند. برد RTBA مجهز به ده رله است که هر یک از آنها کاربردهای خاصی دارد. این رله‌ها می‌توانند یا به‌صورت مستقیم از طریق رله‌های پایلوت موجود روی برد ترمینال LAN I/O (LTB) یا به‌صورت از راه دور توسط کاربر فعال‌سازی شوند که این امر انعطاف‌پذیری لازم را در گزینه‌های کنترل فراهم می‌کند.

ویژگی‌ها

۱. انواع رله‌ها و پیکربندی تماس‌ها: از میان ده رله موجود روی برد، هفت عدد با دو تماس فرم C (رله‌های دو قطبی دو حالتی – DPDT) طراحی شده‌اند، در حالی که سه رله باقی‌مانده دارای چهار تماس فرم C (رله‌های چهار قطبی دو حالتی – 4PDT) هستند. این پیکربندی متنوع امکان استفاده‌های متعددی را فراهم می‌کند و نیازهای عملیاتی مختلف را برآورده می‌سازد.

۲. مشخصات ولتاژ سیم‌پیچ: ولتاژ سیم‌پیچ رله‌های موجود روی برد به‌صورت استاندارد ۲۴ ولت جریان مستقیم (dc) تعیین شده است. این امر سازگاری آن‌ها با سیستم تغذیه کلی را تضمین کرده و به عملکرد قابل‌اطمینان و کارآمد برد کمک می‌کند.

۳. ادغام با برد ترمینال LAN I/O: برد RTBA به‌صورت یکپارچه با برد ترمینال LAN I/O رابطه برقرار می‌کند و از رله‌های پایلوت برای فعال‌سازی مستقیم استفاده می‌نماید. این ادغام ارتباط و هماهنگی بین اجزای مختلف سیستم را بهبود می‌بخشد.

۴. فعال‌سازی از راه دور توسط کاربر: علاوه بر فعال‌سازی مستقیم از طریق رله‌های پایلوت، کاربران امکان کنترل از راه دور رله‌ها روی برد RTBA را نیز دارند. این قابلیت به اپراتورها و مدیران سیستم اجازه می‌دهد تا پیکربندی رله‌ها را بر اساس نیازهای عملیاتی خاصی تنظیم و شخصی‌سازی کنند.

۵. انواع تماس و عملکردها: تماس‌های نوع Form C در رله‌ها قابلیت جابجایی انعطاف‌پذیری را ارائه می‌دهند و امکان انجام عملکردهای مختلفی را درون سیستم درایو یا اکسایتر فراهم می‌سازند. پیکربندی‌های رله‌های DPDT و 4PDT برای طیف گسترده‌ای از کاربردها مناسب هستند و باعث افزایش انطباق‌پذیری و همه‌جانبه‌بودن کل سیستم می‌شوند.

۶. توضیحات و انواع رله‌ها: این برد ده رله را در بر می‌گیرد که هر یک با یک شناسهٔ خاص از K20 تا K29 مشخص شده‌اند. این رله‌ها به دو نوع تقسیم می‌شوند: رله‌های K20 تا K26 از نوع دو قطبی، دو حالت (DPDT) و رله‌های K27 تا K29 از نوع چهار قطبی، دو حالت (4PDT) هستند که در شکل ۱ نشان داده شده‌اند. قابل توجه است که هر رله دارای یک نشانگر LED در بالای خود داخل پوشش است که در صورت فعال‌شدن رله، تأیید بصری ارائه می‌دهد.

۷. مکانیسم حفاظتی: برای اطمینان از سلامت ورودی/خروجی (I/O) رله‌ها، سیستم از واریستورهای اکسید فلزی (MOV) با ولتاژ ۱۳۰ ولت AC استفاده می‌کند. این اجزای حفاظتی در برابر نوسانات ولتاژ و آسیب احتمالی به مدار رله‌ها محافظت می‌کنند.

روش جایگزینی رله

روش خاموش‌کردن منبع تغذیه: برای ایجاد محیطی ایمن جهت فرآیند تعویض، منبع تغذیهٔ درایو را خاموش کنید.

دسترسی به برد: درب کابینت درایو را باز کنید تا به برد RTBA دسترسی پیدا کنید. این برد معمولاً در زیر رک درایو قرار دارد و به‌راحتی برای انجام تعمیرات در دسترس است.

برداشتن کلیپ نگهدارنده: کلیپ نگهدارنده رله‌ای که قرار است تعویض شود را بردارید. این کار با فشار دادن روی بالای کلیپ و کشیدن آن از هر دو طرف برای آزادسازی از جایگاهش انجام می‌شود.

برداشتن رله: رله قدیمی را با کشیدن مستقیم آن از سوکت رله خارج کنید تا از مدار قطع شود.

جهت‌گیری و نصب رله جدید: رله جدید را به‌درستی روی سوکت قرار دهید؛ به‌گونه‌ای که تنها در یک جهت منطبق شود. رله را به‌صورت محکم در سوکت فشار دهید تا اتصال ایمنی برقرار شود.

نصب مجدد کلیپ نگهدارنده: کلیپ نگهدارنده را روی رله جدید قرار دهید؛ بدین‌صورت که آن را دقیقاً روی مرکز رله متمرکز کرده و از بالای آن فشار وارد کنید تا بخش پایینی کلیپ در سوکت رله قفل شود. این مرحله اطمینان حاصل می‌کند که رله جدید به‌طور ایمن در جای خود ثابت شده است.

سخت‌افزار قابل پیکربندی

۱. با ادغام طراحیی کاربرپسند و انعطاف‌پذیر، برد RTBA مجهز به عناصر سخت‌افزاری قابل پیکربندی به‌صورت جامپر‌های سخت‌افزاری نوع Berg (قابل جابجایی دستی) است. این جامپرها نقشی اساسی در تعیین عملکرد برد ایفا می‌کنند و باید به‌درستی بر اساس نیازهای خاص کاربرد تنظیم شوند. این جامپرها با نام‌گذاری JP شناسایی می‌شوند و روشی انعطاف‌پذیر برای سفارشی‌سازی فراهم می‌کنند تا کاربران بتوانند برد را مطابق با نیازهای عملیاتی منحصربه‌فرد خود تنظیم کنند.

۲. تنظیم دستی و نام‌گذاری JP: جامپرهای سخت‌افزاری نوع Berg روی برد برای تنظیم دستی طراحی شده‌اند و به اپراتورها انعطاف لازم را برای پیکربندی برد مطابق با الزامات کاربرد می‌دهند. هر جامپر با نام‌گذاری JP برچسب‌گذاری شده است که شناسایی آن‌ها را ساده‌تر کرده و اطمینان حاصل می‌کند که تنظیمات پیکربندی با دقت انجام شوند.

۳. انتخاب‌های پیش‌تنظیم‌شده جامپر در کارخانه: برای ساده‌سازی فرآیند پیکربندی و تسهیل استفاده، اکثر انتخاب‌های جامپر روی برد از سوی کارخانه به‌صورت پیش‌فرض تنظیم شده‌اند. این تنظیمات اولیه پیش‌تعیین‌شده، پیچیدگی راه‌اندازی اولیه را به حداقل می‌رسانند و اطمینان حاصل می‌کنند که برد پس از نصب آمادهٔ عملیات است. اطلاعات دقیق‌تر دربارهٔ این موقعیت‌های پیش‌تنظیم‌شده در کارخانه در صفحات داده‌های هر کنترلر ارائه شده است. این صفحات داده که به‌صورت مناسب در جیب درِ درایو/اکسایتر قرار داده شده‌اند، منابع ارزشمندی برای کاربران محسوب می‌شوند و دستورالعمل‌های واضحی دربارهٔ تنظیمات و پیکربندی‌های پیش‌فرض ارائه می‌دهند.

۴. راهنمایی کاربر از طریق برگه‌های داده: برگه‌های داده ارائه‌شده همراه با هر کنترلر، راهنمایی جامعی درباره گزینه‌های پیکربندی موجود ارائه می‌دهند. کاربران می‌توانند به این اسناد مراجعه کنند تا موقعیت‌های تنظیم‌شده در کارخانه برای جامپرهای نوع Berg را مشخص نمایند. این اطلاعات برای درک پیکربندی اولیه و اطمینان از سازگاری با کنترلر و کاربرد خاص مورد نظر بسیار حیاتی است.

۵. سفارشی‌سازی متناسب با کاربرد خاص: اگرچه بسیاری از انتخاب‌های جامپر در کارخانه تنظیم می‌شوند، قابلیت تنظیم دستی جامپرهای نوع Berg امکان سفارشی‌سازی بیشتر را بر اساس نیازهای خاص کاربرد فراهم می‌کند. این انعطاف‌پذیری به کاربران اجازه می‌دهد تا برد RTBA را به‌طور دقیق تنظیم کنند تا عملکرد آن در سناریوهای عملیاتی متنوعی بهینه شود.

سوالات متداول

سوال: DS200RTBAG2A و DS200RTBAG2AHC چیست؟

پاسخ: این یک برد ترمینال رله است که توسط شرکت جنرال الکتریک در سری EX2000 توسعه یافته است.

سوال: کدام اتصال‌دهنده‌ها مسئول ارتباط ورودی/خروجی (I/O) بین برد RTBA و برد LTBA هستند؟

پاسخ: این مورد از یک اتصال‌دهنده ۱۶ پینه (RPL) و یک اتصال‌دهنده ۲ پینه (OPTPL) برای تسهیل ارتباط ورودی/خروجی با برد LTBA استفاده می‌کند. این اتصال‌دهنده‌ها نقش حیاتی در تضمین اتصال بی‌درز و تبادل داده بین دو برد ایفا می‌کنند.

سوال: آیا سیگنال‌های خاصی روی اتصال‌دهنده RPL وجود دارد که بر اساس نیازهای کاربردی DS200RTBAG2A و DS200RTBAG2AHC قابل پیکربندی هستند؟

پاسخ: بله، برخی از سیگنال‌های موجود روی اتصال‌دهنده RPL از طریق جامپر قابل انتخاب هستند و به کاربران انعطاف‌پذیری لازم را برای پیکربندی آن‌ها مطابق با نیازهای خاص کاربردی فراهم می‌کنند.

سوال: هدف اتصال‌دهنده‌های تیغه‌ای CPH و CPN در DS200RTBAG2A و DS200RTBAG2AHC چیست؟

پاسخ: اتصال‌دهنده‌های تیغه‌ای CPH (منبع تغذیه کنترلی مثبت) و CPN (منبع تغذیه کنترلی منفی) برای تأمین توان کنترلی به برخی از مدارهای قابل اتصال (پلاگین) طراحی شده‌اند. استفاده از این اتصال‌دهنده‌های تیغه‌ای نیز از طریق جامپر قابل انتخاب است و به کاربران امکان می‌دهد منبع توان کنترلی را مطابق با نیازهای خود تنظیم کنند.

سوال: چگونه می‌توانم به مدارهای قابل اتصال و رله‌های K27 تا K29 در برد DS200RTBAG2A و DS200RTBAG2AHC دسترسی پیدا کنم؟

پاسخ: این برد از طریق اتصال‌دهنده‌های C1PL تا C5PL و Y9PL تا MY37PL، دسترسی به مدارهای قابل اتصال و رله‌های K27 تا K29 را فراهم می‌کند. این اتصال‌دهنده‌ها به‌عنوان نقاط ورود برای اتصالات خارجی عمل کرده و امکان ادغام اجزای یا لوازم جانبی اضافی با این برد را فراهم می‌سازند.
